SINOMACH CHANGLIN 937 wheel loader parts catalog 08

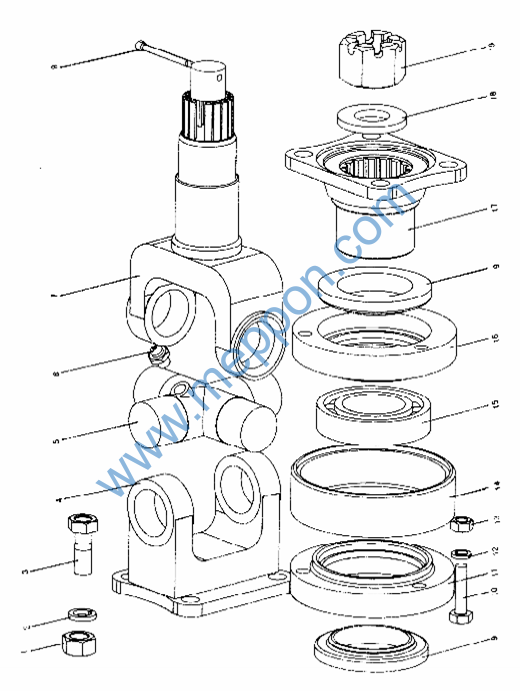

Z30E.5 前传动轴( Ⅱ ) Front Drive Shaft ( Ⅱ )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G008890-00005 |
1 |
螺母 M14×1.5 ZnD Nut |
4 |
|||
2 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
4 |
||
3 |
B-G057860-00019 |
1 |
螺栓 M14×1.5×45 ZnD Bolt |
4 |
|||
4 |
Z30.3B-2 |
1 |
突缘叉 |
Flange Fork |
1 |
||
5 |
W-04-00012 |
1 |
十字轴总成 Gross shaft ass’y |
1 |
|||
6 |
B-J07940A-00001 |
1 |
油杯 M10×1 Grease cup |
2 |
|||
7 |
Z30E.5.2.1 |
1 |
万向节叉及花键轴 Joint fork & Splined shaft |
1 |
|||
8 |
B-G000910-00051 |
1 |
销 5×50ZnD |
Pin |
1 |
||
9 |
W-04-00027 |
1 |
支架轴承油封总成 Seal ass’y |
2 |
|||
10 |
Z30.5.2-2 |
1 |
螺栓 M10×1×82 Bolt |
3 |
|||
11 |
W-04-00011 |
1 |
前盖 |
Cover |
1 |
||
12 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
3 |
||
13 |
B-G061710-00002 |
1 |
螺母 M10×1 |
Nut |
3 |
||
14 |
W-04-00004 |
1 |
垫环 |
Ring |
1 |
||
15 |
B-G002760-00019 |
1 |
滚动轴承 6210 Bearing |
1 |
|||
16 |
W-04-00006 |
1 |
后盖 |
Cover |
1 |
||
17 |
Z30.5A.1-2 |
1 |
突缘 |
Flange |
1 |
||
18 |
Z30.5.2-1 |
1 |
垫圈 |
Washer |
1 |
||
19 |
B-Q020440-00003 |
1 |
螺母 M27×1.5 ZnD Nut |
1 |

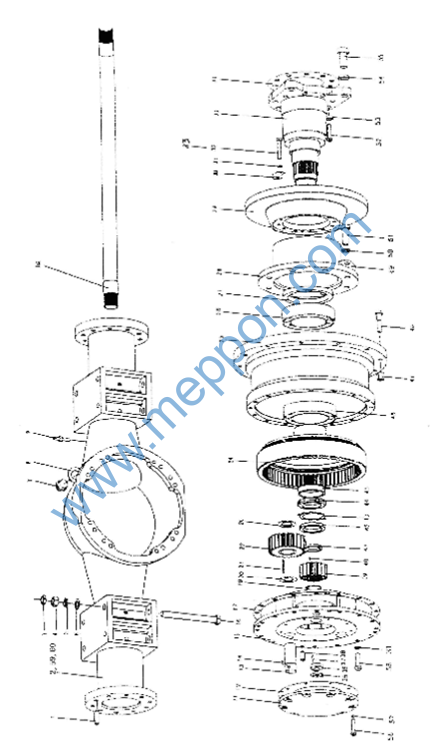

Z30H.6B 前桥 Front Axle
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G001190-00008 |
1 |
销 A16×50 |
Pin |
2 |
||
2 |
Z30E.6-1 |
1 |
前桥壳 |
Front axle Case |
1 |
||
3 |
B-G061730-00010 |
1 |
螺母 M20×1.5ZnD |
Nut |
8 |
||
4 |
B-G061710-00013 |
1 |
螺母 M20×1.5-10ZnD |
Nut |
8 |
||
5 |
B-G000930-00008 |
1 |
垫圈 20 |
Washer |
8 |
||
6 |
B-G00097B-00010 |
1 |
垫圈 20ZnD |
Washer |
8 |
||
7 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
4 |
||
8 |
B-J009820-00008 |
1 |
垫圈 27 |
Washer |
4 |
||
9 |
W-03-00023 |
1 |
透气塞|NJ-130 |
Vent-plug |
2 |
||
10 |
Z30.6E-2 |
1 |
半轴 |
Side shaft |
2 |
||
11 |
Z30E.6-15 |
1 |
行星轮架盖板 |
Cover |
2 |
||
12 |
Z30E.6-16 |
1 |
垫 |
Gasket |
2 |
||
13 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Shaft |
6 |
||
14 |
B-G003080-00001 |
1 |
钢球 10.0000-G100-b |
Ball |
6 |
||
15 |
Z30E.6-9 |
1 |
行星轮架 |
Planet carrier |
2 |
||
16 |
B-G057850-00028 |
1 |
螺栓M20×1.5×260-10.9ZnD |
Bolt |
8 |
||
17 |
Z30E.6-8 |
1 |
垫 |
Gasket |
2 |
||
19 |
B-G00894A-00016 |
1 |
挡圈 48 |
Washer |
2 |
||
20 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Spacer |
12 |
||
21 |
B-G003090-00002 |
1 |
滚针 5×49.8 |
Needle |
168 |
||
22 |
Z30E.6-10 |
1 |
行星齿轮 |
Planet gear |
6 |
||
23 |
B-G001190-00004 |
1 |
销 A12×30 |
Pin |
4 |
||
24 |
Z30E.6-7A |
1 |
内齿圈 |
Gear ring |
2 |
||
25 |
Z30E.6-6A |
1 |
轮壳 |
Wheel hub |
2 |
||
26 |
B-G002970-00015 |
1 |
轴承 32021 |
Bearing |
2 |
||
27 |
B-G09877A-00015 |
1 |
油封 FB140×170×16 |
Oil seal |
2 |
||
29 |
Z30E.6-18 |
1 |
制动盘 |
Brake disk |
2 |
||
30 |
Z30.6-5 |
1 |
止动垫片 |
Check spacer |
12 |
||
31 |
B-G000930-00005 |
1 |
垫圈 14 |
Spacer |
56 |
||
32 |
B-G057860-00050 |
1 |
螺栓 M14×1.5×50-10.9ZnD |
Blot |
24 |
||
33 |
Z30E.6-3A |
1 |
前桥左轮边支承轴 |
Supporting shaft (L) |
1 |
||
Z30E.6-4A |
1 |
前桥右轮边支承轴 |
Supporting shaft (R) |
1 |
|||
34 |
Z30.6-30 |
1 |
垫 |
Gasket |
2 |
||
Z30.6-19A |
1 |
调整垫 |
Shim |
2 |
|||
35 |
Z30.6-19B Z30.6-19C |
1 1 |
调整垫 调整垫 |
Shim Shim |
2 2 |
||
36 |
Z30.6-18 |
1 |
半轴定位堵 |
Dowel |
2 |
||
37 |
B-G001190-00015 |
1 |
销 A5×25 |
Pin |
2 |
||
38 |
B-G001190-00007 |
1 |
销 A16×32 |
Pin |
4 |
||
39 |
Z30E.6-14 |
1 |
太阳齿轮 |
Sun gear |
2 |
||
40 |
B-G001190-00014 |
1 |
销 A5×10 |
Pin |
4 |
||
41 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Washer |
2 |
||
42 |
B-G008100-00001 |
1 |
螺母 M68×2 |
Nut |
2 |
||
43 |
B-G008580-00002 |
1 |
垫圈 68 |
Washer |
2 |
||
44 |
Z30.6-33 |
1 |
螺母 M68×2 |
Nut |
2 |
||
45 |
Z30.6-24 |
1 |
衬套 |
Bush |
2 |
||
46 |
B-G002970-00016 |
1 |
轴承 32022 |
Bearing |
2 |
Z30H.6B 前桥 Front Axle
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
47 |
Z30.6-27A |
1 |
螺母 |
M16×1.5 |
Nut |
24 |
||
48 |
Z30.6-28A |
1 |
螺栓 |
Bolt |
24 |
|||
52 |
B-G057820-00097 |
1 |
螺栓 |
M18×50-10.9 |
Bolt |
18 |
||
53 |
B-Q020490-00009 |
1 |
垫圈 |
18 |
Washer |
18 |
||
54 |
B-G000930-00010 |
1 |
垫圈 |
24 |
Washer |
4 |
||
55 |
Z30.6-31 |
1 |
螺栓 |
M24×1.5 |
Bolt |
4 |
||
56 |
B-G057830-00006 |
1 |
螺栓 |
M10×25ZnD |
Bolt |
18 |
||
57 |
B-G000930-00001 |
1 |
垫圈 |
10 |
Washer |
18 |
||
58 |
B-G057830-00056 |
1 |
螺栓 |
M14×35-10.9ZnD |
Bolt |
32 |
||
59 |
B-G008270-00004 |
1 |
铆钉 |
2×5 |
Pin |
4 |
||
60 |
Z30H.6.1-1 |
1 |
标牌 |
Name plate |
1 |

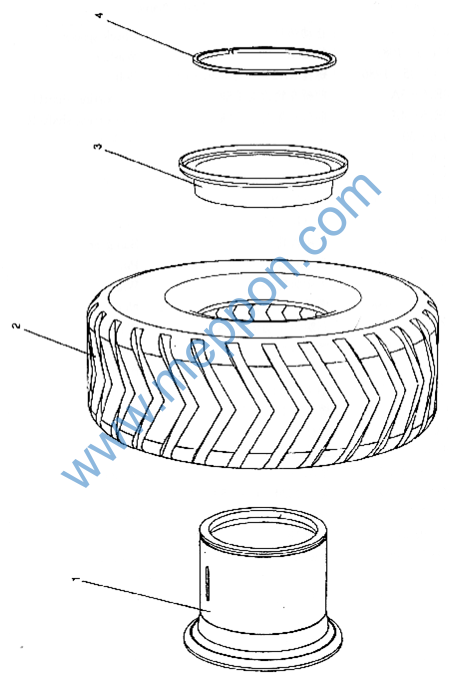

Z30H.6B.1A 轮辋总成 Wheel Ass’y
