SINOMACH CHANGLIN 937 wheel loader parts catalog 09
Z30H.6B.1A 轮辋总成 Wheel Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30H.6B.1A-1 W-14-00007 |
1 1 |
轮辋体 17 5-25-12PR L-3 |
Rim-Spoke Ass’ |
y |
4 |
||
. |
||||||||
. . |
||||||||

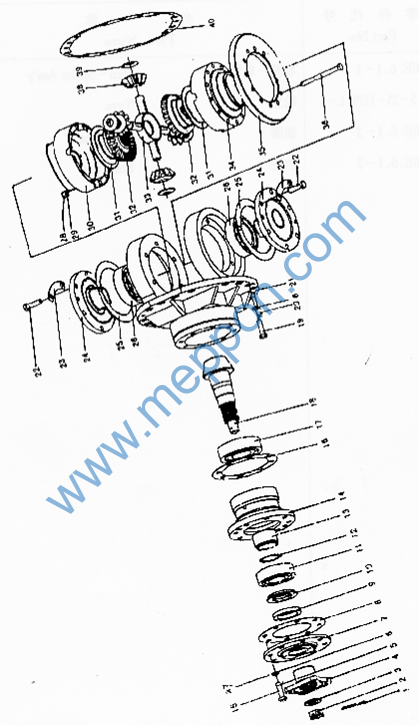

Z30H.6.1.1 前桥主传动 Front Axle Main Drive
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G000910-00059 |
1 |
销 6.3×60ZnD |
Cotter pin |
1 |
||
2 |
Z30.6.1-25 |
1 |
螺母 M30×1.5 |
Nut |
1 |
||
3 |
Z30.6.1-26 |
1 |
垫圈 |
Washer |
1 |
||
4 |
Z30.6.1-24 |
1 |
法兰盘 |
Flange |
1 |
||
5 |
B-G057820-00063 |
1 |
螺栓 M14×50ZnD |
Bolt |
7 |
||
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
23 |
||
7 |
Z30.6.1-23 |
1 |
压盖 |
Cover |
1 |
||
8 |
Z30.6.1-22 |
1 |
垫 |
Gasket |
1 |
||
9 |
W-15-00113 |
1 |
密封圈 AE 3409 A0(NOK) |
Oil seal |
1 |
||
10 |
Z30.6.1-21 |
1 |
甩油盘 |
Oil thrower pan |
1 |
||
11 |
B-G002970-00008 |
1 |
滚动轴承 31311 |
Bearing |
1 |
||
12 |
Z30.6.1-18A Z30.6.1-18B Z30.6.1-18C Z30.6.1-18D |
1 1 1 1 |
调整垫圈 调整垫圈 调整垫圈 调整垫圈 |
Spacer Spacer Spacer Spacer |
1 1 1 1 |
||
13 |
Z30.6.1-17 |
1 |
支撑套 |
Sleeve |
1 |
||
14 |
Z30.6.1-20 |
1 |
轴承座 |
Bearing seat |
1 |
||
15 |
B-G057820-00041 |
1 |
螺栓 M12×50ZnD |
Bolt |
1 |
||
16 |
Z30.6.1-19A Z30.6.1-19B Z30.6.1-19C Z30.6.1-19D |
1 1 1 1 |
调整垫圈 调整垫圈 调整垫圈 调整垫圈 |
Spacer Spacer Spacer Spacer |
1 1 1 1 |
||
17 |
B-G002970-00010 |
1 |
滚动轴承 31313 |
Bearing |
1 |
||
18 |
Z30.6.1-16L |
1 |
主动螺伞齿轮 |
Drive pinion |
1 |
||
19 |
B-G057830-00062 |
1 |
螺栓 M14×45ZnD |
Bolt |
16 |
||
20 |
B-G001190-00007 |
1 |
销 A16×32 |
Pin |
1 |
||
21 |
Z30.6.1-15 |
1 |
托架 |
Bracket |
1 |
||
22 |
B-G057830-00058 |
1 |
螺栓 M14×40 |
Bolt |
12 |
||
23 |
Z30.6.1-8 |
1 |
止动垫片 |
Check spacer |
6 |
||
24 |
Z30.6E.1-11 |
1 |
轴承座 |
Bearing seat |
2 |
||
25 |
Z30.6.1-12A Z30.6.1-12B Z30.6.1-12C Z30.6.1-12D |
1 1 1 1 |
调整垫 调整垫 调整垫 调整垫 |
Spacer Spacer Spacer Spacer |
2 2 2 2 |
||
26 |
B-G002970-00020 |
1 |
滚动轴承 32215 |
Bearing |
2 |
||
27 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
1 |
||
28 |
B-G000910-00032 |
1 |
销 3.2×30 |
Cotter pin |
12 |
||
29 |
B-G061780-00003 |
1 |
螺母 M12 |
Nut |
12 |
||
30 |
Z30.6E.1-4 |
1 |
差速器半壳 |
Half case |
1 |
||
31 |
Z30.6E.1-9 |
1 |
半轴齿轮垫 |
Washer |
2 |
||
32 |
Z30.6E.1-6 |
1 |
半轴齿轮 |
Side gear |
2 |
||
33 |
Z30.6E.1-3 |
1 |
十字轴 |
Spider |
1 |
||
34 |
Z30.6E.1-2 |
1 |
差速器壳体 |
Case |
1 |
||
35 |
Z30.6.1-1L |
1 |
从动螺伞齿轮 |
Gear bevel |
1 |
||
36 |
Z30.6.1-13 |
1 |
螺栓 |
Bolt |
12 |
||
38 |
Z30.6E.1-5 |
1 |
锥齿轮 |
Pinion |
4 |
||
39 |
Z30.6E.1-10 |
1 |
锥齿轮垫板 |
Washer |
4 |
Z30H.6.1.1 前桥主传动 Front Axle Main Drive
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
40 |
Z30.6.1-14 |
1 |
垫 |
Gasket |
1 |

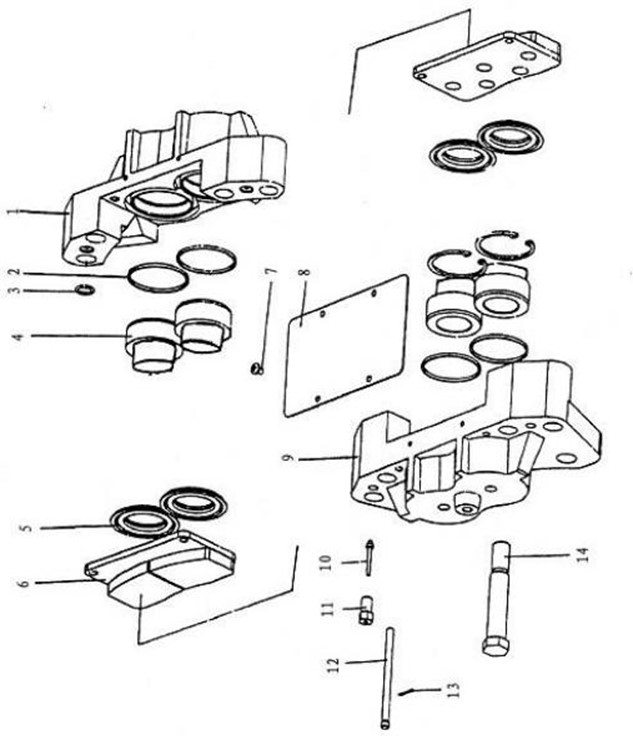

Z30.6.3B 制动器总成 Brake Ass’y
Z30.6.3B 制动器总成 Brake Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.6.3B-8 |
1 |
副钳桥 |
Auxiliary pincers |
6 |
|||
2 |
Z30.6.3B-1 |
1 |
密封圈 |
Seal ring |
24 |
|||
3 |
B-Q020710-00028 |
1 |
O 形圈 20×2.4 |
O-ring |
12 |
|||
4 |
Z30.6.3B-2 |
1 |
活塞 |
Piston |
24 |
|||
5 |
Z30.6.3B-4 |
1 |
防尘罩 |
Dust hood |
24 |
|||
6 |
Z30.6.3.2 |
1 |
衬块总成 |
Filler block ass’y |
12 |
|||
7 |
B-G008180-00032 |
1 |
螺钉 M6x8ZnD |
Screw |
24 |
|||
8 |
Z30.6.3-6 |
1 |
盖板 |
Covet |
6 |
|||
9 |
Z30.6.3B-5 |
1 |
主钳桥 |
Main pincers |
6 |
|||
10 |
Z30.6.3B-10 |
1 |
放气螺钉 |
Screw |
12 |
|||
11 |
Z50F.6-36 |
1 |
放气阀盖 |
Valve stem |
12 |
|||
12 |
Z30.6.3-9 |
1 |
销轴 |
Pin |
12 |
|||
13 |
B-G000910-00018 |
1 |
开口销 2×16ZnD |
Cotter pin |
12 |
|||
14 |
Z30.6.3-7 |
1 |
螺栓 |
Bolt |
24 |
