SINOMACH CHANGLIN 937 wheel loader parts catalog 10

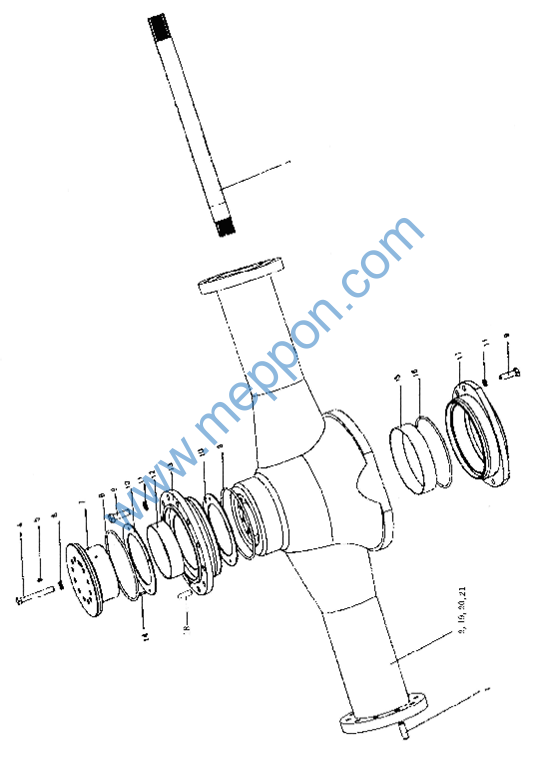

Z30H.8B 后 桥 ( Ⅰ ) Rear Axle ( Ⅰ )
Z30H.8B 后 桥 ( Ⅰ ) Rear Axle ( Ⅰ )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G001190-00008 |
1 |
销 A16×50 |
Pin |
2 |
|||
2 |
Z30.8-1 |
1 |
后桥壳 |
Rear axle Case |
1 |
|||
3 |
Z30.6E-2 |
1 |
半轴 |
Side shaft |
2 |
|||
4 |
B-G057820-00060 |
1 |
螺栓 M14×100ZnD |
Bolt |
10 |
|||
5 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
1 |
|||
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
10 |
|||
7 |
Z30.8-7 |
1 |
法兰 |
Flange |
1 |
|||
8 |
B-Q020710-00034 |
1 |
O 形圈 220×5.7 |
O-ring |
2 |
|||
9 |
B-G057830-00076 |
1 |
螺栓 M16×45ZnD |
Bolt |
20 |
|||
10 |
Z30.8-5 |
1 |
铜片 |
Copper washer |
4 |
|||
11 |
B-G000930-00006 |
1 |
垫圈 16 |
Washer |
20 |
|||
12 |
Z30.8-4B |
1 |
衬套 |
Sleeve |
1 |
|||
13 |
Z30.8-6 |
1 |
后支撑环 |
Rear-back-up ring |
1 |
|||
14 |
B-G001190-00021 |
1 |
销 A8×45 |
Pin |
2 |
|||
15 |
Z30.8-3B |
1 |
衬套 |
Sleeve |
1 |
|||
16 |
B-Q020710-00035 |
1 |
O 形圈 230×5.7 |
O-ring |
2 |
|||
17 |
Z30.8-2 |
1 |
前支撑环 |
Front-back-up ring |
1 |
|||
18 |
B-G001190-00007 |
1 |
销 A16×32 |
Pin |
1 |
|||
19 |
W-03-00023 |
1 |
透气塞|NJ-130 |
Vent-plug |
1 |
|||
20 |
Z30H.8.1-1 |
1 |
标牌 |
Name plate |
1 |
|||
21 |
B-G008270-00004 |
1 |
铆钉2×5 |
Pin |
4 |

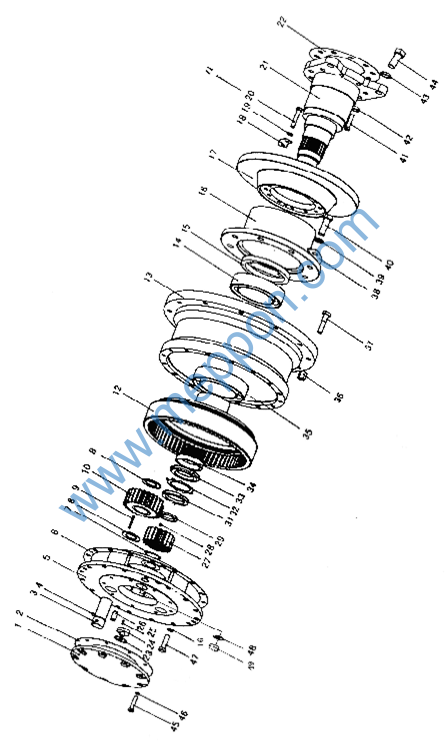

Z30H.8B 后 桥 ( Ⅱ ) Rear Axle ( Ⅱ )
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
Z30E.6-15 |
1 |
行星轮架盖板 |
Cover |
2 |
|||
2 |
Z30E.6-16 |
1 |
垫 |
Gasket |
2 |
|||
3 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Shaft |
6 |
|||
4 |
B-G003080-00001 |
1 |
钢球 10.0000-G100-b |
Ball |
6 |
|||
5 |
Z30E.6-9 |
1 |
行星轮架 |
Planet carrier |
2 |
|||
6 |
Z30E.6-8 |
1 |
垫 |
Gasket |
2 |
|||
7 |
B-G00894A-00016 |
1 |
挡圈 48 |
Washer |
2 |
|||
8 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Spacer |
12 |
|||
9 |
B-G003090-00002 |
1 |
滚针 5×49.8 |
Needle |
168 |
|||
10 |
Z30E.6-10 |
1 |
行星齿轮 |
Planet gear |
6 |
|||
11 |
B-G001190-00004 |
1 |
销 A12×30 |
Pin |
4 |
|||
12 |
Z30E.6-7A |
1 |
内齿圈 |
Gear ring |
2 |
|||
13 |
Z30E.6-6A |
1 |
轮壳 |
Wheel hub |
2 |
|||
14 |
B-G002970-00015 |
1 |
轴承 32021 |
Bearing |
2 |
|||
15 |
B-G09877A-00015 |
1 |
油封 FB140×170×16 |
Oil seal |
2 |
|||
17 |
Z30E.6-18 |
1 |
制动盘 |
Brake disk |
2 |
|||
18 |
Z30.6-5 |
1 |
止动垫片 |
Check spacer |
12 |
|||
19 |
B-G000930-00005 |
1 |
垫圈 14 |
Spacer |
56 |
|||
20 |
B-G057860-00050 |
1 |
螺栓 M14×1.5×50-10.9ZnD |
Blot |
24 |
|||
21 |
Z30E.6-3A Z30E.6-4A |
1 1 |
前桥左轮边支承轴 前桥右轮边支承轴 |
Supporting shaft Supporting shaft |
(L) (R) |
1 1 |
||
22 |
Z30.6-30 |
1 |
垫 |
Gasket |
2 |
|||
23 |
Z30.6-19A Z30.6-19B Z30.6-19C |
1 1 1 |
调整垫 调整垫 调整垫 |
Shim Shim Shim |
2 2 2 |
|||
24 |
Z30.6-18 |
1 |
半轴定位堵 |
Dowel |
2 |
|||
25 |
B-G001190-00015 |
1 |
销 A5×25 |
Pin |
2 |
|||
26 |
B-G001190-00007 |
1 |
销 A16×32 |
Pin |
4 |
|||
27 |
Z30E.6-14 |
1 |
太阳齿轮 |
Sun gear |
2 |
|||
28 |
B-G001190-00014 |
1 |
销 A5×10 |
Pin |
4 |
|||
29 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Washer |
2 |
|||
31 |
B-G008100-00001 |
1 |
螺母 M68×2 |
Nut |
2 |
|||
32 |
B-G008580-00002 |
1 |
垫圈 68 |
Washer |
2 |
|||
33 |
Z30.6-33 |
1 |
螺母 M68×2 |
Nut |
2 |
|||
34 |
Z30.6-24 |
1 |
衬套 |
Bush |
2 |
|||
35 |
B-G002970-00016 |
1 |
轴承 32022 |
Bearing |
2 |
|||
36 |
Z30.6-27A |
1 |
螺母 M16×1.5 |
Nut |
24 |
|||
37 |
Z30.6-28A |
1 |
螺栓 |
Bolt |
24 |
|||
41 |
B-G057820-00097 |
1 |
螺栓 M18×50-10.9 |
Bolt |
18 |
|||
42 |
B-Q020490-00009 |
1 |
垫圈 18 |
Washer |
18 |
|||
43 |
B-G000930-00010 |
1 |
垫圈 24 |
Washer |
4 |
|||
44 |
Z30.6-31 |
1 |
螺栓 M24×1.5 |
Bolt |
4 |
|||
45 |
B-G057830-00006 |
1 |
螺栓 M10×25ZnD |
Bolt |
18 |
|||
46 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
18 |
|||
47 |
B-G057830-00055 |
1 |
螺栓 M14×35-10.9ZnD |
Bolt |
32 |
|||
48 |
B-J009820-00008 |
1 |
垫圈 27 |
Washer |
4 |
|||
49 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Screw |
4 |

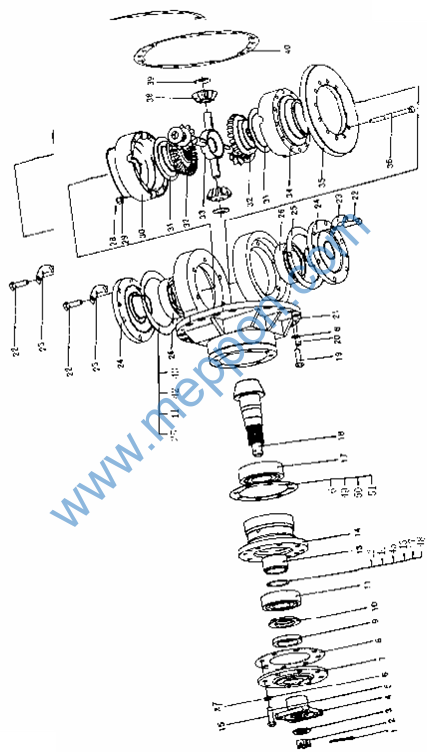

Z30H.8.1.1 后桥主传动 Rear Axle Main Drive
Z30H.8.1.1 后桥主传动 Rear Axle Main Drive
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G000910-00059 |
1 |
销 6.3×60ZnD |
Cotter pin |
1 |
||
2 |
Z30.6.1-25 |
1 |
螺母 M30×1.5 |
Nut |
1 |
||
3 |
Z30.6.1-26 |
1 |
垫圈 |
Washer |
1 |
||
4 |
Z30.6.1-24 |
1 |
法兰盘 |
Flange |
1 |
||
5 |
B-G057820-00063 |
1 |
螺栓 M14×50 ZnD |
Bolt |
7 |
||
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
23 |
||
7 |
Z30.8.1-6 |
1 |
压盖 |
Cover |
1 |
||
8 |
Z30.6.1-22 |
1 |
垫 |
Gasket |
1 |
||
9 |
W-15-00113 |
1 |
密封圈 AE 3409 A0(NOK) |
Oil seal |
1 |
||
10 |
Z30.6.1-21 |
1 |
甩油盘 |
Oil thrower pan |
1 |
||
11 |
B-G002970-00008 |
1 |
滚动轴承 31311 |
Bearing |
1 |
||
12 |
Z30.6.1-18A |
1 |
调整垫圈 |
Spacer |
1 |
||
13 |
Z30.6.1-17 |
1 |
支撑套 |
Sleeve |
1 |
||
14 |
Z30.8.1-5 |
1 |
轴承座 |
Bearing seat |
1 |
||
15 |
B-G057820-00041 |
1 |
螺栓 M12×50 ZnD |
Bolt |
1 |
||
16 |
Z30.8.1-4A |
1 |
调整垫圈 |
Spacer |
1 |
||
17 |
B-G002970-00010 |
1 |
滚动轴承 31313 |
Bearing |
1 |
||
18 |
Z30.8.1-3L |
1 |
主动螺伞齿轮 |
Drive pinion |
1 |
||
19 |
B-G057830-00062 |
1 |
螺栓 M14×45ZnD |
Bolt |
16 |
||
20 |
B-G001190-00007 |
1 |
销 A16×32 |
Pin |
1 |
||
21 |
Z30.8.1-2 |
1 |
托架 |
Bracket |
1 |
||
22 |
B-G057830-00058 |
1 |
螺栓 M14×40 |
Bolt |
12 |
||
23 |
Z30.6.1-8 |
1 |
止动垫片 |
Check spacer |
6 |
||
24 |
Z30.6E.1-11 |
1 |
轴承座 |
Bearing seat |
2 |
||
25 |
Z30.6.1-12A |
1 |
调整垫 |
Spacer |
2 |
||
26 |
B-G002970-00020 |
1 |
滚动轴承 32215 |
Bearing |
2 |
||
27 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
1 |
||
28 |
B-G000910-00032 |
1 |
销 3.2×30ZnD |
Cotter pin |
12 |
||
29 |
B-G061780-00003 |
1 |
螺母 M12 |
Nut |
12 |
||
30 |
Z30.6E.1-4 |
1 |
差速器半壳 |
Half case |
1 |
||
31 |
Z30.6E.1-9 |
1 |
半轴齿轮垫 |
Washer |
2 |
||
32 |
Z30.6E.1-6 |
1 |
半轴齿轮 |
Side gear |
2 |
||
33 |
Z30.6E.1-3 |
1 |
十字轴 |
Spider |
1 |
||
34 |
Z30.6E.1-2 |
1 |
差速器壳体 |
Case |
1 |
||
35 |
Z30.6.1-1L |
1 |
从动螺伞齿轮 |
Gear bevel |
1 |
||
36 |
Z30.6.1-13 |
1 |
螺栓 |
Bolt |
12 |
||
38 |
Z30.6E.1-5 |
1 |
锥齿轮 |
Pinion |
4 |
||
39 |
Z30.6E.1-10 |
1 |
锥齿轮垫板 |
Washer |
4 |
||
40 |
Z30.6.1-14 |
1 |
垫 |
Gasket |
1 |
||
41 |
Z30.6.1-12B |
1 |
调整垫 |
Spacer |
2 |
||
42 |
Z30.6.1-12C |
1 |
调整垫 |
Spacer |
2 |
||
43 |
Z30.6.1-12D |
1 |
调整垫 |
Spacer |
2 |
||
44 |
Z30.6.1-18B |
1 |
调整垫圈 |
Spacer |
1 |
||
45 |
Z30.6.1-18C |
1 |
调整垫圈 |
Spacer |
1 |
||
46 |
Z30.6.1-18D |
1 |
调整垫圈 |
Spacer |
1 |
||
47 |
Z30.6.1-18E |
1 |
调整垫圈 |
Spacer |
1 |
||
48 |
Z30.6.1-18F |
1 |
调整垫圈 |
Spacer |
1 |
