SINOMACH CHANGLIN 937 wheel loader parts catalog 11
Z30H.8.1.1 后桥主传动 Rear Axle Main Drive
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
49 |
Z30.8.1-4B |
1 |
调整垫圈 |
Spacer |
1 |
|||
50 |
Z30.8.1-4B |
1 |
调整垫圈 |
Spacer |
1 |
|||
51 |
Z30.8.1-4B |
1 |
调整垫圈 |
Spacer |
1 |
937.9 制动系统 Brake System
937.9 制动系统 Brake System
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
Z30E.9.1A |
1 |
前制动油管 |
Front brake line |
1 |
||
2 |
Z30.9.1-1 |
1 |
螺栓 M12x1.25×32 |
Bolt |
6 |
||
3 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
12 |
||
4 |
W-18-00004 |
1 |
加力器总成|CL20 |
Booster ass’y |
2 |
||
5 |
B-G057830-00028 |
1 |
螺栓 M12x20ZnD |
Bolt |
2 |
||
6 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
||
7 |
B-G00097B-00004 |
1 |
垫圈 12ZnD 制动软管总成 |
Washer |
4 |
||
8 |
W-13-00051 |
1 |
|120-3506085A4(L=1400) |
Brake hose assemblies |
1 |
||
9 |
W-18-00014 |
1 |
气制动阀|XM60C-3514002 |
Brake Valve |
1 |
||
10 |
B-G057830-00146 |
1 |
螺栓 M8x30ZnD |
Bolt |
6 |
||
11 |
B-G061700-00036 |
1 |
螺母 M8ZnD |
Nut |
8 |
||
12 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
8 |
||
13 |
937.9.2 |
1 |
前制动硬管 |
Pipe |
1 |
||
14 |
B-Q020710-00018 |
1 |
O 形圈 14×2.4 |
O-ring |
12 |
||
15 |
W-13-00023 |
1 |
气管|DH/G18(L=1500) |
Pipe |
1 |
||
16 |
Z30H.9B-1 |
1 |
接头 |
Joint |
1 |
||
17 |
Z30H.9B.5 |
1 |
气管 |
Pipe |
1 |
||
18 |
W-13-00019 |
1 |
气管|DH/G18(L=1200) |
Pipe |
1 |
||
19 |
Z30H.9B.2 |
1 |
储气筒 |
Air Container |
1 |
||
20 |
T-TB-18A |
1 |
标牌 |
Name plate |
1 |
||
21 |
Z30H.9B.3 |
1 |
接管 气管 |
Joint pipe |
1 |
||
22 |
W-13-00086 |
1 |
|DH/G90x18x1.5(L=1400) |
Pipe |
1 |
||
23 |
W-13-00082 |
1 |
气管|DH/G18(L=250) |
Pipe |
1 |
||
24 |
Z30E.9S-1 |
1 |
油水分离器连接板 |
Plate |
1 |
||
25 |
W-18-00073 |
1 |
油水分离器|SH380(CLM18) |
Oil-water separator |
1 |
||
26 |
B-G057830-00139 |
1 |
螺栓 M8x20ZnD |
Bolt |
4 |
||
27 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
2 |
||
28 |
Z30E.9S-2 |
1 |
接头 |
Joint |
1 |
||
29 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
8 |
||
30 |
Z30E.9S-3 |
1 |
支架 |
Bracket |
1 |
||
31 |
Z30E.9S-4 |
1 |
夹 |
Clip |
1 |
||
32 |
B-G057830-00003 |
1 |
螺栓 M10x20ZnD |
Bolt |
3 |
||
33 |
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
1 |
||
34 |
Z30E.9S.4A |
1 |
空压泵出气管 |
Pipe |
1 |
||
35 |
Z30E.11-8 |
1 |
紫铜垫 |
Washer |
1 |
||
36 |
Z30H.9B.6 |
1 |
后制动管路 |
Pipe |
1 |
||
37 |
Z30.9M-2 |
1 |
接头 |
Joint |
1 |
||
38 |
Z50B.9.2A-1 |
1 |
压板 制动胶管总成 |
Plate |
1 |
||
39 |
W-13-00103 |
1 |
|130-3506040AH (L=500) |
Brake hose assemblies |
2 |
937.9 制动系统 BRAKE SYSTEM
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
40 |
Z30.9M-1 |
1 |
接头 |
Joint |
1 |
||
41 |
Z30.9.11-1 |
1 |
管接头 |
joint |
1 |
||
42 |
Z30.9.11A.2 |
1 |
接头 |
Joint |
1 |
||
43 |
W-13-00053 |
1 |
制动软管总成 |120-3506085A4 |
Brake hose assemblies |
1 |
||
44 |
B-Q020710-00098 |
1 |
O形圈8×1.9 |
O-ring |
1 |
||
45 |
Z30H.9B.7 |
1 |
后加力器支架 |
Bracket |
1 |
||
46 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
2 |
||
47 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
||
48 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
||
49 |
Z50B.9.2-2 |
1 |
直角接头 |
Joint |
1 |
||
50 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
2 |
||
51 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
2 |
||
52 |
B-Q020710-00006 |
1 |
O形圈11×1.9 |
O-ring |
5 |
||
53 |
Z30.9.6.2 |
1 |
四通至档位阀管道 |
Pipe |
1 |
||
54 |
Z30.9.4-1 |
1 |
管接头 |
Joint |
2 |
||
55 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
||
56 |
Z30.9.6.3 |
1 |
接头体 |
Joint body |
1 |
||
57 |
W-11-00046 |
1 |
制动灯开关JN150 |
Brake lamp switch |
1 |
||
58 |
Z30E.9.7 |
1 |
支架 |
Bracket |
2 |
||
59 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
8 |
||
60 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
8 |
||
61 |
W-18-00057 |
1 |
自动放水阀|PY20-1305002 |
Auto drain valve |
1 |
||
62 |
YZ16.9C-2 |
1 |
接头 |
Joint |
3 |
||
63 |
YZ16.9C-1 |
1 |
铰接螺栓 |
Bolt |
1 |
||
64 |
YZ18J.9-1 |
1 |
铰接螺栓 |
Bolt |
2 |
||
65 |
B-Q020020-00004 |
1 |
箍90 |
Hoop |
2 |
||
66 |
B-G000960-00002 |
1 |
垫圈 8ZnD |
Washer |
2 |

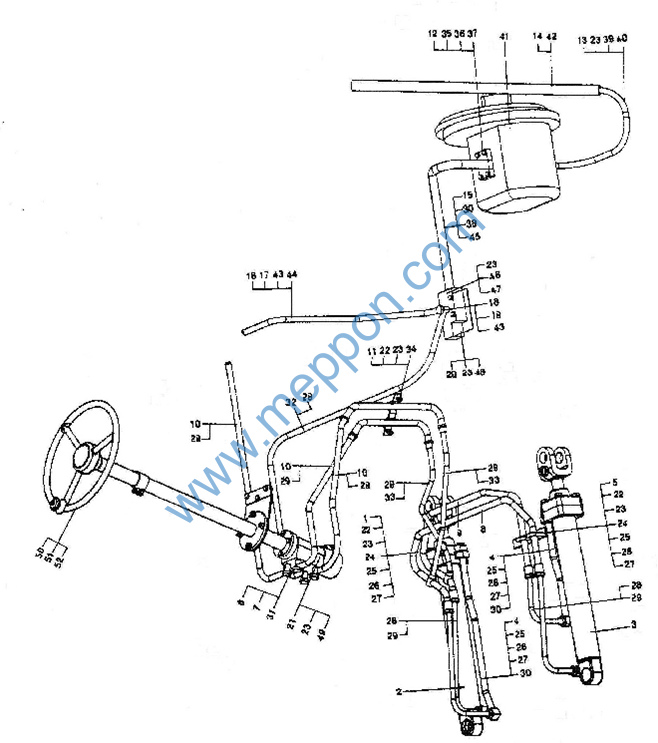

937.10 转向系统 Steering System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
Z30E.10-5 Z30H.10B.1 Z30H.10B.2 Z30E.10R.3 Z30E.10-1 Z30.10B-1 Z30.10M.2 Z30H.10B.3 Z30H.10B.4 Z30H.10.3 Z30H.10C.1 Z30H.10B.7 Z30E.10.11 Z30E.10-4 Z30E.10R-1 Z30.10A-8 Z30H.10-1 Z30.10M.5 Z30.10A.7-1 Z30H.10-2 W-19-00018 B-G057830-00006 B-G000930-00001 B-G00097B-00001 B-G061760-00001 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
板 左转向油缸 右转向油缸 油管 板 螺栓 接头体 油管 油管 胶管总成 油管 出油接管 泵进油管 φ32 低压胶管(L=285) 接头体 接头体 软管φ16×550 接头体 通油螺栓 板 转向器阀块总成 |BZZ1-E400C+FKA-143020 螺栓 M10×25ZnD 垫圈 10 垫圈 10 螺母 M10×1.25ZnD |
Plate Left steering cylinder Right steering cylinder Oil pipe Plate Bolt Joint Oil pipe Oil pipe Hose joint Oil pipe Oil pipe Oil pipe Hose Joint Joint Hose Joint Bolt Plate Steering-gear valve ass’y Bolt Washer Washer Nut |
1 1 1 2 1 4 4 1 1 3 1 1 1 1 1 1 1 1 1 1 1 6 19 4 12 |
