SINOMACH CHANGLIN 937 wheel loader parts catalog 12
937.10 转向系统 Steering System
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
26 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
12 |
||
27 |
B-Q020120-00002 |
1 |
U 形管夹 A22 |
U-clip |
6 |
||
28 |
B-Q020750-00020 |
1 |
胶管接头 13II-400 |
Hose joint |
4 |
||
29 |
B-Q020710-00023 |
1 |
O 形圈 16×2.4 |
O-ring |
21 |
||
30 |
B-Q020710-00039 |
1 |
O 形圈 24×2.4 |
O-ring |
6 |
||
31 |
B-J010020-00006 |
1 |
垫圈 20 |
Washer |
8 |
||
32 |
B-Q020750-00015 |
1 |
胶管接头 13I-800 |
Hose joint |
1 |
||
33 |
B-Q020750-00112 |
1 |
胶管接头 13II-720 |
Hose joint |
2 |
||
34 |
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
2 |
||
35 |
B-G057830-00143 |
1 |
螺栓 M8×25ZnD |
Bolt |
4 |
||
36 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
||
37 |
B-Q020710-00055 |
1 |
O 形圈 35×3.5 |
O-ring |
1 |
||
38 |
B-Q020750-00056 |
1 |
胶管接头 19II-800 |
Hose joint |
1 |
||
39 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD |
Bolt |
6 |
||
40 |
B-Q020710-00066 |
1 |
O 形圈 44×3.5 |
O-ring |
1 |
||
41 |
W-01-00008 |
1 |
齿轮油泵(左旋)|CBG2050 |
Gear Pump |
1 |
||
42 |
B-J088700-00016 |
1 |
喉箍 d50 |
Clamp |
4 |
||
43 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
3 |
||
44 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
4 |
||
45 |
B-J010020-00009 |
1 |
垫圈 27 |
Washer |
1 |
||
46 |
W-07-00006 |
1 |
单路稳定分流阀|FLD-D30H |
Demand valve |
1 |
||
47 |
B-G000700-00009 |
1 |
螺钉 M10×55 |
Bolt |
3 |
||
48 |
B-G057830-00003 |
1 |
螺栓 M10×20ZnD |
Bolt |
2 |
||
49 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD |
Bolt |
4 |
||
50 |
W-19-00001 |
1 |
方向盘 (花键) |TCM-2 |
Steering wheel |
1 |
||
51 |
B-G061710-00010 |
1 |
螺母 M16×1.5ZnD |
Nut |
1 |
||
52 |
B-G00097B-00007 |
1 |
垫圈 16 |
Washer |
1 |
Z30H.10B.1 左转向油缸 Left steering cylinder Z30H.10B.2 右转向油缸 Right steering cylinder
Z30H.10B.1 左转向油缸 Left steering cylinder
Z30H.10B.2 右转向油缸 Right steering cylinder
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
B-G00893A-00006 |
1 |
挡圈 47 |
Snap ring |
2 |
||
2 |
B-G091630-00001 |
1 |
关节轴承 GE30ES-2RS Bearing |
1 |
|||
3 |
Z30E.10.1-1 |
1 |
活塞杆 |
Piston rod |
1 |
||
4 |
B-G000910-00046 |
1 |
销 5×40 |
Pin |
1 |
||
5 |
B-G057820-00079 |
1 |
螺栓 M16×55 |
Bolt |
4 |
||
6 |
B-G000930-00006 |
1 |
垫圈 16 |
Washer |
4 |
||
7 |
Z30E.10R.1.1 |
1 |
缸头 |
Cylinder head |
1 |
||
8 |
B-G10708C-00008 |
1 |
防尘圈 FC40×48×5 Cust ring |
1 |
|||
9 |
B-G020710-00067 |
1 |
O 形圈 45×3.1 O-ring |
1 |
|||
10 |
W-15-00232 |
1 |
双唇轴用 Y 形圈MA39-40 Seal ring |
2 |
|||
11 |
B-Q020710-00103 |
1 |
O 形圈 90×3.1 O-ring |
1 |
|||
12 |
B-Q020710-00092 |
1 |
O 形圈 70×5.7 O-ring |
1 |
|||
13 |
B-Q020710-00046 |
1 |
O 形圈 30×3.1 O-ring |
1 |
|||
14 |
Z30E.10.1-5 |
1 |
衬套 |
Bushing |
1 |
||
15 |
Z30E.10.1-4 |
1 |
活塞 |
Piston |
1 |
||
16 |
Z30E.10.1-3 |
1 |
支承环 |
Support ring |
2 |
||
17 |
W-15-00231 |
1 |
四氟孔用密封 K30-70 O-ring |
1 |
|||
18 |
B-Q020430-00004 |
1 |
螺母 M27×1.5ZnD Nut |
1 |
|||
19 |
Z30E.10R.1.2 Z30E.10R.2.1 |
1 1 |
左缸体 右缸体 |
Left cylinder body Right cylinder body |
1 1 |

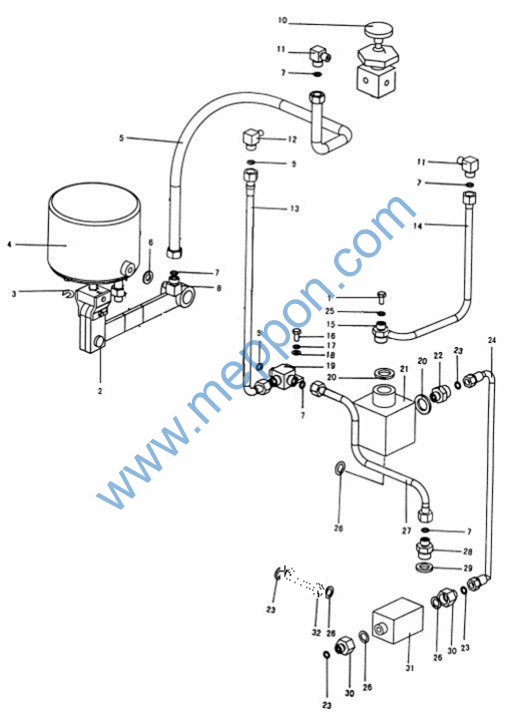

937.11 紧急制动系统 Emergency Brake System
937.11 紧急制动系统 Emergency Brake System
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Cho |
|
1 |
Z30E11F-3 |
1 |
铰接螺栓 |
Bolt |
1 |
||
2 |
B-G000910-00018 |
1 |
销 2×16ZnD |
Pin |
1 |
||
3 |
Z30E.11-7 |
1 |
调节片 |
Pad |
6 |
||
4 |
W-18-00025 |
1 |
驻车制动气室|CL30-3507002 Brake chamber |
1 |
|||
5 |
W-13-00018 |
1 |
气管|DH/G18(L=1100) Pipe |
1 |
|||
6 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
1 |
||
7 |
B-Q020710-00018 |
1 |
O 形圈 14×2.4 O-ring |
8 |
|||
8 |
Z30E.11-1 |
1 |
直角接头 |
Joint |
1 |
||
9 |
B-Q020710-00098 |
1 |
O 形圈 8×1.9 O-ring |
2 |
|||
10 |
W-18-00015 |
1 |
手控制动阀 QZ50-3526002 Control valve |
1 |
|||
11 |
Z30E.11-3 |
1 |
直角接头 |
Joint |
2 |
||
12 |
Z30E.11F-1 |
1 |
直角接头 |
Joint |
1 |
||
13 |
W-13-00006 |
1 |
气管|DH/G12×1.25(L=1600) Pipe |
1 |
|||
14 |
W-13-00102 |
1 |
气管|DH/G90x18x1.5(L=1600) Pipe |
1 |
|||
15 |
Z30E.11F-2 |
1 |
接头 |
Joint |
1 |
||
16 |
B-G057830-00001 |
1 |
螺栓 M10×16ZnD Bolt |
1 |
|||
17 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
1 |
||
18 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
1 |
||
19 |
Z30E.11F.2 |
1 |
三通接头 |
Joint |
1 |
||
20 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
2 |
||
21 |
W-18-00011 |
1 |
气控截止阀|QZ50-3516001 Stop valve |
1 |
|||
22 |
Z30E.11-5 |
1 |
接头 |
Joint |
1 |
||
23 |
B-Q020710-00023 |
1 |
O 形圈 16×2.4 O-ring |
1 |
|||
24 |
W-13-00038 |
1 |
气管|DH/G16(L=800) Pipe |
1 |
|||
25 |
B-Q020710-00006 |
1 |
O 形圈 11×1.9 |
O-ring |
3 |
||
26 |
Z30E.11-8 |
1 |
紫铜垫 |
Washer |
3 |
||
27 |
Z30E.9F.3 |
1 |
储气筒至三通管路 Pipe |
1 |
|||
28 |
Z30.9.4-1 |
1 |
接头 |
Joint |
1 |
||
29 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
1 |
||
30 |
Z30E.11-2 |
1 |
接头 |
Joint |
2 |
||
31 |
W-18-00020 |
1 |
双向换通阀 JN560-3527030A Valve |
1 |
|||
32 |
937.11.1 |
1 |
直角接头 |
Joint |
1 |

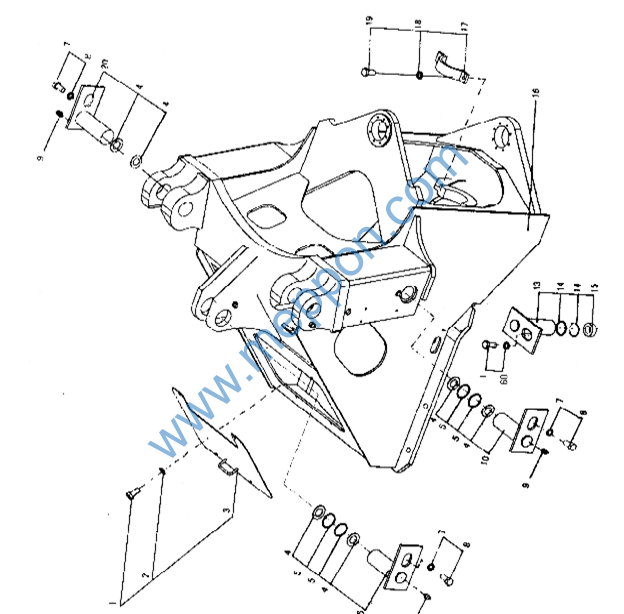

937.12 车架 Frame Ass’y
