SINOMACH CHANGLIN 955 wheel loader parts catalog 03

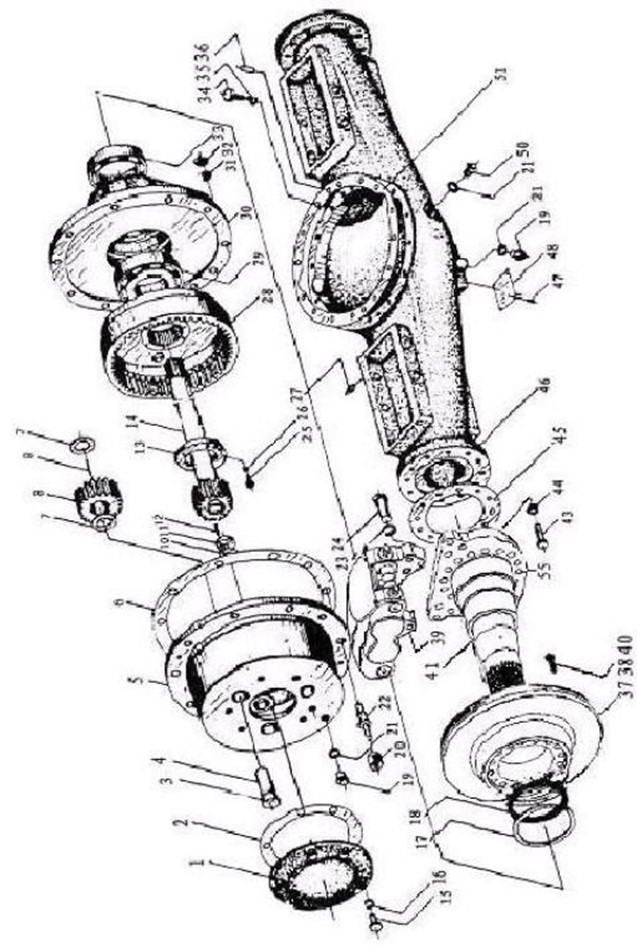

Z50F.6C/8C 前/后桥 Front/Rear Axle
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
44 45 46 47 48 49 50 51 55 |
B-Q020490-00011 Z50B.8-3 Z50F.6B-2 Z50F.8B-2 B-G008270-00004 Z50F.6C-1 Z50F.8C-1 Z50B.6-28 B-J010010-00006 Z50B.6-25 B-G001190-00008 |
1 1 1 1 1 1 1 1 1 |
垫圈 20 密封垫 前桥壳 后桥壳 钉 2×5 标牌 (前) 标牌 (后) 密封垫 螺塞 M27x2 密封垫 销 A16x50 |
Washer Gasket Front axle case Rear axle case Pin Name plate Gasket Plug Gasket Pin |
30 2 1 1 8 1 1 2 2 2 4 |
9550005- 9550005- 9550005-
9550005- 9550005-
9550005- 9550005- 9550005- 9550005- |

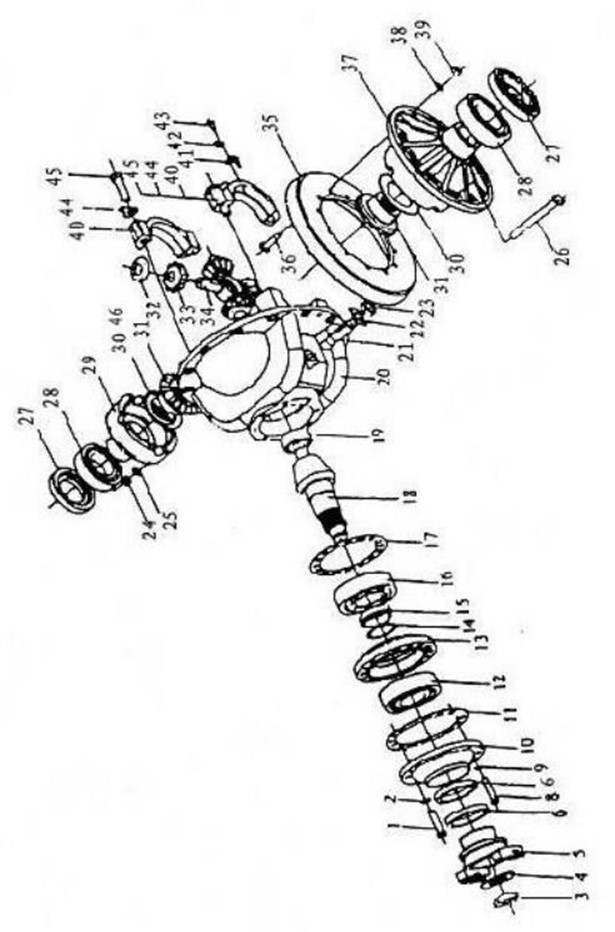

Z50F.6C.1 /8C.1 前/后桥主传动 Front /Rear Axle Main Drive
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
B-G057850-00015 |
1 |
螺栓 M14×1. 5×55-10.9ZnD Bolt |
14 |
9550005- |
|||
2 |
B-G000930-00005 |
1 |
垫圈 14 |
Spring washer |
14 |
9550005- |
||
3 |
Z50B.6.1-1 |
1 |
锁紧螺母 |
Retaining nut |
2 |
9550005- |
||
4 |
Z50B.6.1-2 |
1 |
垫圈 |
Washer |
2 |
9550005- |
||
5 |
Z50B.6.1.1A |
1 |
输入法兰组件 Flange ass’y |
2 |
9550005- |
|||
6 |
B-G09877A-00036 |
1 |
油封 B80×100×12B Oil seal |
2 |
9550005- |
|||
7 |
B-G09877A-00034 |
1 |
油封 FB80×100×12B Oil seal |
2 |
9550005- |
|||
8 |
B-G057850-00007 |
1 |
螺栓 M12×1. 5×55-10.9 ZnD Bolt |
2 |
9550005- |
|||
9 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
2 |
9550005- |
||
10 |
Z40E.6.1-1 |
1 |
端盖 |
Cover |
2 |
9550005- |
||
11 |
Z40E.6.1-3 |
1 |
密封垫 |
Gasket |
2 |
9550005- |
||
12 |
B-G002970-00010 |
1 |
轴承 31313 |
Bearing |
2 |
9550005- |
||
13 |
Z40E.6.1-2 |
1 |
轴承座 |
Bearing seat |
2 |
9550005- |
||
14 |
Z50B.6.1-25 |
1 |
调整垫片 |
Adjust washer |
2 组 |
9550005- |
||
15 |
Z50B.6.1-20 |
1 |
轴承隔套 |
Bearing sleeve |
2 |
9550005- |
||
16 |
B-G002970-00011 |
1 |
轴承 31314 |
Bearing |
2 |
9550005- |
||
17 |
Z50B.6.1-21 |
1 |
调整垫片 |
Adjust washer |
2 组 |
9550005- |
||
18 |
Z50B.6.1-18A Z50B.8.1-2A |
1 1 |
主动螺旋齿轮(后桥) 主动螺旋齿轮(前桥) |
Pinion gear (L) Pinion gear (R) |
1 1 |
9550005- 9550005- |
||
19 |
B-G002830-00004 |
1 |
轴承 NUP2307E Bearing |
2 |
9550005- |
|||
20 |
Z50B.6.1-3 |
1 |
托架 |
Bracket |
2 |
9550005- |
||
21 |
Z50B.6.1.2 |
1 |
止推螺栓 |
Bolt |
2 |
9550005- |
||
22 |
Z50B.6.1-4 |
1 |
锁紧垫片 |
Lock blade |
2 |
9550005- |
||
23 |
B-G061730-00014 |
1 |
螺母 M27×2 |
Nut |
2 |
9550005- |
||
24 |
B-G008890-00006 |
1 |
螺母 M16×1.5-4H Nut |
16 |
9550005- |
|||
25 |
B-G008480-00005 |
1 |
垫圈 16 |
Washer |
16 |
9550005- |
||
26 |
Z50B.6.1-13 |
1 |
螺栓 |
Bolt |
16 |
9550005- |
||
27 |
Z50B.6.1-5 |
1 |
差速器螺母 |
Nut |
4 |
9550005- |
||
28 |
B-G002970-00021 |
1 |
轴承 32216 |
Bearing |
4 |
9550005- |
||
29 |
Z50B.6.1-12 |
1 |
差速器半壳 Differential |
2 |
9550005- |
|||
30 |
Z50B.6.1-17 |
1 |
半轴齿轮垫片 Axle shaft gear |
4 |
9550005- |
|||
31 |
Z50B.6.1-15A |
1 |
半轴齿轮 |
Side gear |
4 |
9550005- |
||
32 |
Z50B.6.1-11 |
1 |
锥齿轮垫片 Bevel gear pad |
8 |
9550005- |
|||
33 |
Z50B.6.1-10A |
1 |
锥齿轮 |
Bevel gear |
8 |
9550005- |
||
34 |
Z50B.6.1-16A |
1 |
十字轴 |
Shaft |
2 |
9550005- |
||
35 |
Z50B.8.1-1A Z50B.6.1-9A |
1 1 |
从动螺旋伞齿轮(前桥) 从动螺旋伞齿轮(后桥) |
Gear (L) Gear (R) |
1 1 |
9550005- 9550005- |
||
36 |
Z50B.6.1-26 |
1 |
螺栓 |
Bolt |
24 |
9550005- |
||
37 |
Z50B.6.1-8 |
1 |
差速器壳体 Differential case body |
2 |
9550005- |
|||
38 |
B-G008480-00003 |
1 |
垫圈 14 |
Washer |
24 |
9550005- |
||
39 |
B-G008890-00004 |
1 |
螺母 M14×1.5-4H Nut |
24 |
9550005- |
|||
40 |
Z50B.6.1-14 |
1 |
瓦盖 |
Cover |
4 |
9550005- |
||
41 |
Z50B.6.1-6 |
1 |
锁紧片 |
Lock spacer |
4 |
9550005- |
Z50F.6C.1 /8C.1 前/后桥主传动 Front /Rear Axle Main Drive
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
42 |
B-G008550-00001 |
1 |
垫圈 10 |
Washer |
4 |
9550005- |
|
43 |
B-G057860-00001 |
1 |
螺栓 M10×1×20 |
Bolt |
4 |
9550005- |
|
44 |
B-G008550-00003 |
1 |
垫圈 22 |
Washer |
8 |
9550005- |
|
45 |
B-G057820-00239 |
1 |
螺栓 M22×85 |
Bolt |
8 |
9550005- |
|
46 |
B-G001190-00018 |
1 |
销 A6x8 |
Pin |
4 |
9550005- |
