SINOMACH CHANGLIN 955 wheel loader parts catalog 04

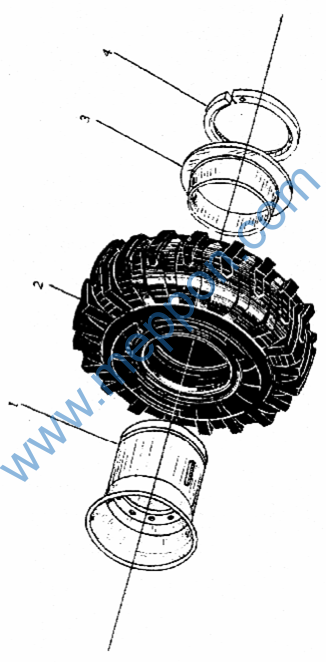

Z50B.6.2A 车 轮 Wheel Ass’y
Z50B.6.2A 车 轮 Wheel Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6.2A-1 |
1 |
轮辋体 |
Rim wheel |
4 |
9550005- |
||
2 |
W-14-00013 |
1 |
轮胎 23.5-25-16PR |
L-3 |
Tire |
4 |
9550005- |
|
3 |
Z50B.6.2A-3 |
1 |
挡座圈 |
Snap race ring |
4 |
9550005- |
||
4 |
Z50B.6.2A-2 |
1 |
锁圈 |
Lock ring |
4 |
9550005- |
Z50F.7 后传动轴 Rear Drive Shaft
Z50F.7 后传动轴 Rear Drive Shaft
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
24 |
9550005- |
|
2 |
B-G057850-00003 |
1 |
螺栓 M12×1.25×55-10.9ZnD |
Bolt |
16 |
9550005- |
|
3 |
JB/ZQ4447-86 |
1 |
油杯M10×1 |
Crease fitting |
1 |
9550005- |
|
4 |
GB/T3452.1-1992 |
1 |
O 形密封圈 75×5.7 |
O-ring |
1 |
9550005- |
|
5 |
B-G057860-00011 |
1 |
螺栓 M12×1.5×45-10.9ZnD |
Bolt |
8 |
9550005- |
|
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
8 |
9550005- |
|
7 |
B-G008890-00014 |
1 |
螺母 M12×1.5ZnD |
Nut |
8 |
9550005- |
|
8 |
T160A |
1 |
万向节总成 |
Cross shaft ass’y |
2 |
9550005- |
|
9 |
ZL50F.7-03 ZL50E3.3-4-1 ZL50F.7-02 |
1 1 1 |
花键轴 花键套叉 防尘套 |
Spline yoke Spline shaft Sleeve |
1 1 1 |
9550005- 9550005- 9550005- |
|
10 |
ZL50F.7-01 85Z.01.3.2-2 |
1 1 |
花键套 堵盖 |
Shaft Pipe Cover |
1 1 |
9550005- 9550005- |

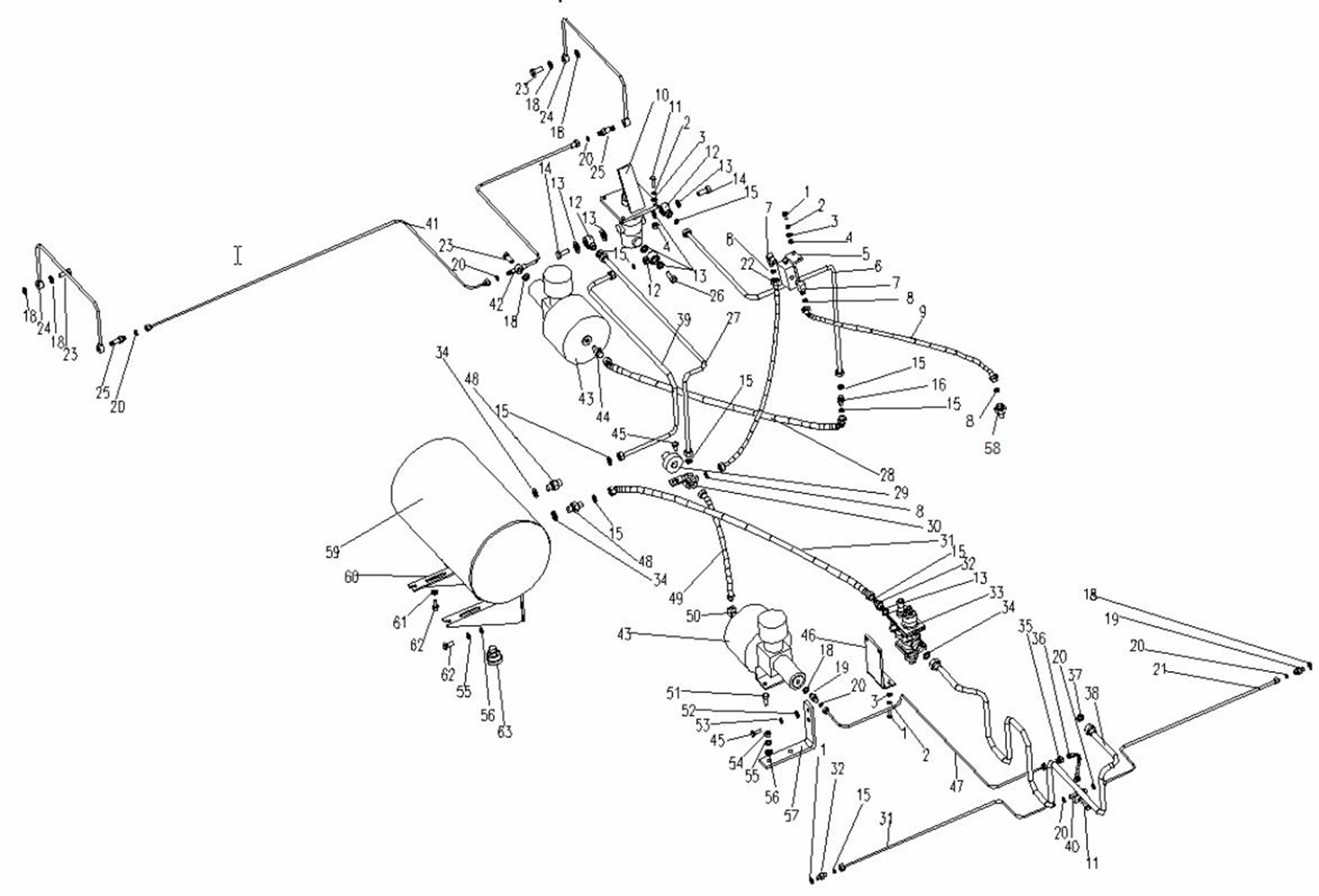

955.9 制动系统 Brake System (1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00139 |
1 |
螺栓 M8x20ZnD |
Bolt |
4 |
9550005- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
8 |
9550005- |
|
3 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
9 |
9550005- |
|
4 |
B-G061700-00036 |
1 |
螺母 M8ZnD |
Nut |
6 |
9550005- |
|
5 |
W-7-00059 |
1 |
选择阀总成|Q22-001A Valve |
1 |
9550005- |
||
6 |
Z50F.9.2 |
1 |
前制动气管 |
Pipe |
1 |
9550005- |
|
7 |
Z40E.9A-1 |
1 |
直角接头 |
Joint |
2 |
9550005- |
|
8 |
B-Q020710-00098 |
1 |
0 形圈 11×1.9 |
O-ring |
4 |
9550005- |
|
9 |
W-13-00057 |
1 |
气管|DH/G16 (L=1300) Rubber pipe |
1 |
9550005- |
||
10 |
W-18-00014 |
1 |
气制动阀|XM60C-3514002 Break valve |
1 |
9550005- |
||
11 |
B-G057830-00146 |
1 |
螺栓 M8x30ZnD |
Bolt |
6 |
9550005- |
|
12 |
YZ16.9C-2 |
1 |
接头 |
Joint |
3 |
9550005- |
|
13 |
B-J010020-00007 |
1 |
垫圈 22 |
Washer |
8 |
9550005- |
|
14 |
YZ18J.9-1 |
1 |
铰接螺栓 |
Bolt |
3 |
9550005- |
|
15 |
B-Q020710-00018 |
1 |
0 形圈 14×2.4 |
O-ring |
12 |
9550005- |
|
16 |
Z50F.9-1 |
1 |
接头 |
Joint |
1 |
9550005- |
|
17 |
Z40E.9A.3 |
1 |
直角接头 |
Joint |
1 |
9550005- |
|
18 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
13 |
9550005- |
|
19 |
Z50E.9N-1 |
1 |
接头 |
Joint |
3 |
9550005- |
|
20 |
B-Q020710-00098 |
1 |
0 形圈 8×1.9 |
O-ring |
10 |
9550005- |
|
21 |
Z50E.9N.6 |
1 |
后制动管道 |
Bolt |
2 |
9550005- |
|
22 |
W-13-00016 |
1 |
气管|DH/G16 (L=900) Rubber pipe |
1 |
9550005- |
||
23 |
Z30.9.1-1 |
1 |
螺栓 M12x1.25x30ZnD Bolt |
13 |
9550005- |
||
24 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
9550005- |
|
25 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
9550005- |
|
26 |
YZ16.9C-1 |
1 |
铰接螺栓 |
Bolt |
1 |
9550005- |
|
27 |
Z50F.9.1 |
1 |
后制动气管 |
Pipe |
1 |
9550005- |
|
28 |
W-13-00026 |
1 |
气管|DH/G18 (L=1800) Rubber pipe |
1 |
9550005- |
||
29 |
W-11-00046 |
1 |
制动灯开关 |
Watch |
1 |
9550005- |
|
30 |
Z40E.9B.3 |
1 |
四通接头 |
Joint |
1 |
9550005- |
|
31 |
W-13-00026 |
1 |
气管|DH/G90x18x (L=1400) Rubber pipe |
1 |
9550005- |
||
32 |
Z30E.9S-2 |
1 |
接头 |
Joint |
1 |
9550005- |
|
33 |
W-18-00023 |
1 |
油水分离器|SH380A-3511002A Segregator |
1 |
9550005- |
||
34 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
2 |
9550005- |
|
35 |
B-Q01202P-00001 |
1 |
接头体 M12x1.25 Joint |
1 |
9550005- |
||
36 |
W-13-00093 |
1 |
制动胶管 总成 |130-3506040A2 Rubber pipe |
1 |
9550005- |
||
37 |
Z30E.11-8 |
1 |
紫铜垫 |
Copper pipe |
1 |
9550005- |
|
38 |
Z50F.9.3 |
1 |
空压泵出气管 |
Pipe |
1 |
9550005- |
|
39 |
Z50F.9.4 |
1 |
制动阀到储气筒气管 Pipe |
1 |
9550005- |
||
40 |
Z50E.9N-2 |
1 |
三通接头 |
Joint |
1 |
9550005- |
|
41 |
Z50E.9T.2 |
1 |
前左制动油管 Front left break tube |
1 |
9550005- |
||
42 |
Z50E.9T.1 |
1 |
前右制动油管 Front right break tube |
1 |
9550005- |
||
43 |
W-18-00005 |
1 |
加力器总成|CL60 Booster |
2 |
9550005- |
||
44 |
Z50G.9D-1 |
1 |
接头 |
Joint |
3 |
9550005- |
|
45 |
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
3 |
9550005- |
