SINOMACH CHANGLIN 955 wheel loader parts catalog 06
955.12 (1) 车架总成 ( 一) Frame Ass’y (1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 Part |
称 Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Grease fitting |
11 |
9550005- |
|
2 |
B-G057830-00066 |
1 |
螺栓 M16×25 ZnD |
Bolt |
5 |
9550005- |
|
3 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
5 |
9550005- |
|
4 |
Z50B.12.13A |
1 |
上铰销组件 |
Upper hinge pin assembly |
2 |
9550005- |
|
5 |
B-Q01201C-00008 |
1 |
垫片 97×150 |
Pad |
4 |
9550005- |
|
7 |
Z50B.12B.2 |
1 |
铰销组 95×280A |
Hunger pin assembly |
1 |
9550005- |
|
8 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
4 |
9550005- |
|
9 |
B-G057830-00028 |
1 |
螺栓 M12×20 ZnD |
Bolt |
8 |
9550005- |
|
10 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
4 |
9550005- |
|
11 |
Z50B.12.1A |
1 |
前盖板 |
Front cover |
1 |
9550005- |
|
12 |
B-G057820-00144 |
1 |
螺栓 M24×280-10.9ZnD |
Bolt |
16 |
9550005- |
|
14 |
B-G00097B-00014 |
1 |
垫圈 24ZnD |
Washer |
48 |
9550005- |
|
15 |
B-G000930-00010 |
1 |
垫圈 24 |
Washer |
24 |
9550005- |
|
16 |
B-G061700-00023 |
1 |
螺母 M24 ZnD |
Nut |
48 |
9550005- |
|
17 |
Z50E.32.1 |
1 |
前车架 |
Front frame |
1 |
9550005- |
|
18 |
B-G057830-00066 |
1 |
螺栓 M16×25 ZnD |
Bolt |
1 |
9550005- |
|
19 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
1 |
9550005- |
|
20 |
Z50E.12Q.2 |
1 |
上铰接轴 |
Upper hinge shaft |
1 |
9550005- |
|
21 |
B-G000730-00003 |
1 |
螺钉 M6×8 |
Screw |
8 |
9550005- |
|
22 |
Z50B.12-11 |
1 |
轴套 |
Bushing |
2 |
9550005- |
|
23 |
B-G057830-00043 |
1 |
螺栓 M12×45 ZnD |
Bolt |
24 |
9550005- |
|
24 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
24 |
9550005- |
|
25 |
B-G10708C-00006 |
1 |
骨架防尘圈 FB80×90×7 |
Dust ring |
2 |
9550005- |
|
26 |
Z50B.12-2 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
9550005- |
|
27 |
B-G091630-00007 |
1 |
关节轴承 GE80ES |
Joint bearing |
2 |
9550005- |
|
28 |
Z50B.12A-5 |
1 |
上轴承座 |
Upper bearing seat |
1 |
9550005- |
|
29 |
Z50E.12Q-1 |
1 |
下铰接轴 |
Lower hinge shaft |
1 |
9550005- |
|
30 |
B-G10708C-00007 |
1 |
骨架防尘圈 FB90×100×7 |
Dust ring |
2 |
9550005- |
|
31 |
Z50B.12-6 |
1 |
下轴承盖 |
Lower hinge shaft |
1 |
9550005- |
|
32 |
Z50B.12A-4 |
1 |
下轴承座 |
Lower bearing cover |
1 |
9550005- |
|
33 |
Z50E.12Q-3 |
1 |
轴套 |
Bushing |
1 |
9550005- |
|
34 |
Z50E.12Q-2 |
1 |
板 |
Plate |
1 |
9550005- |
|
35 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
8 |
9550005- |
|
36 |
B-G057820-00042 |
1 |
螺栓 M12×55 10.9 ZnD |
Bolt |
8 |
9550005- |
|
37 |
Z50E.12Q-7 |
1 |
槽形螺母 |
Castle nut |
1 |
9550005- |
|
38 |
B-G000910-00068 |
1 |
销 8×90 ZnD |
Pin |
1 |
9550005- |
|
39 |
B-Q01201E-00001 |
1 |
垫圈 12 |
Washer |
4 |
9550005- |
|
40 |
Z50B.12B.3 |
1 |
铰销组件40×132A |
Hinge pin assembly |
2 |
9550005- |
|
41 |
Z50B.12-9 |
1 |
支架垫 |
Pad |
2 |
9550005- |
|
42 |
Z50B.12.12A |
1 |
下铰销组件 |
Lower hinge assembly |
2 |
9550005- |
|
43 |
B-G057830-00057 |
1 |
螺栓 M14×35 ZnD |
Bolt |
2 |
9550005- |
|
44 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
2 |
9550005- |
|
45 |
Z50B.12.2E.2 |
1 |
板 |
Plate |
1 |
9550005- |
|
46 |
Z50E.12Q-4 |
1 |
调整垫片 t0.5 |
Adjusting shim |
4 |
9550005- |
|
47 |
Z50E.12Q-5 |
1 |
调整垫片 t1 |
Adjusting shim |
2 |
9550005- |
|
48 |
Z50E.12Q-6 |
调整垫片 t0.2 |
Adjusting shim |
4 |
9550005- |

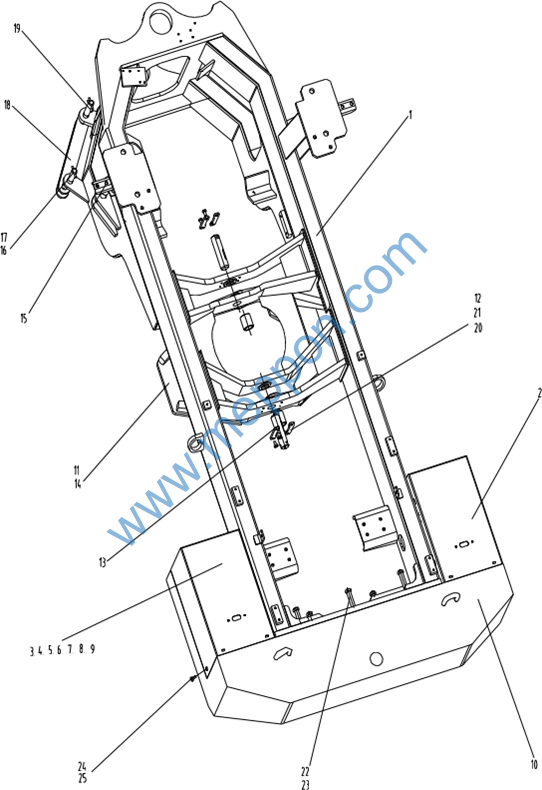

955.12 (2) 车架总成 (二) Frame Ass’y (2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
955.12.1 |
1 |
后车架 |
Rear frame |
1 |
9550005- |
|
2 |
955.12.2.3 |
1 |
右电瓶箱 |
Right battery box |
1 |
9550005- |
|
3 |
955.12.2.2 |
1 |
左电瓶箱 |
Left battery box |
1 |
9550005- |
|
4 |
Z50E.12F-1 |
1 |
护套 |
Rubber ring |
4 |
9550005- |
|
5 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
8 |
9550005- |
|
6 |
B-G057830-00100 |
1 |
螺栓 M20×55 ZnD |
Bolt |
8 |
9550005- |
|
7 |
Z40H.12.5.1 |
1 |
压框 |
Pressed frame |
2 |
9550005- |
|
8 |
955.12.2-1 |
1 |
方头螺栓 |
Screw |
8 |
9550005- |
|
9 |
B-G061700-00003 |
1 |
螺母 M10 ZnD |
Nut |
16 |
9550005- |
|
10 |
955.12.2.1 |
1 |
配重 |
Balance weight |
1 |
9550005- |
|
11 |
Z50F.12.2 |
1 |
摆架 |
balanced frame |
1 |
9550005- |
|
12 |
Z50F.12-2 |
1 |
压板 |
Plate |
4 |
9550005- |
|
13 |
Z50F.12-1 |
1 |
摆架销轴 |
Axis pin |
2 |
9550005- |
|
14 |
Z50B.12-10 |
1 |
摆架轴套 |
Bushing |
2 |
9550005- |
|
15 |
Z50B.12B.3 |
1 |
铰销组件 40×132A Hinge pin |
2 |
9550005- |
||
16 |
Z50B.12.15 |
1 |
销 Pin |
1 |
9550005- |
||
17 |
Z50B.12.16 |
1 |
保险销 |
Locking pin |
1 |
9550005- |
|
18 |
Z50B.12A.3 |
1 |
车架锁 |
Frame pin |
1 |
9550005- |
|
19 |
Z50B.12.14 |
1 |
销 Pin |
1 |
9550005- |
||
20 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
8 |
9550005- |
|
21 |
B-G057830-00030 |
1 |
螺栓 M12X25 ZnD Bolt |
8 |
9550005- |
||
22 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer24 |
5 |
9550005- |
|
23 |
B-G057820-00150 |
1 |
螺栓 M24X80-10.9 ZnD Bolt |
5 |
9550005- |
||
24 |
B-G00097B-00023 |
1 |
垫圈 8 ZnD |
Washer |
10 |
9550005- |
|
25 |
B-G057830-00139 |
螺栓 M8X20 ZnD |
Bolt |
10 |
9550005- |

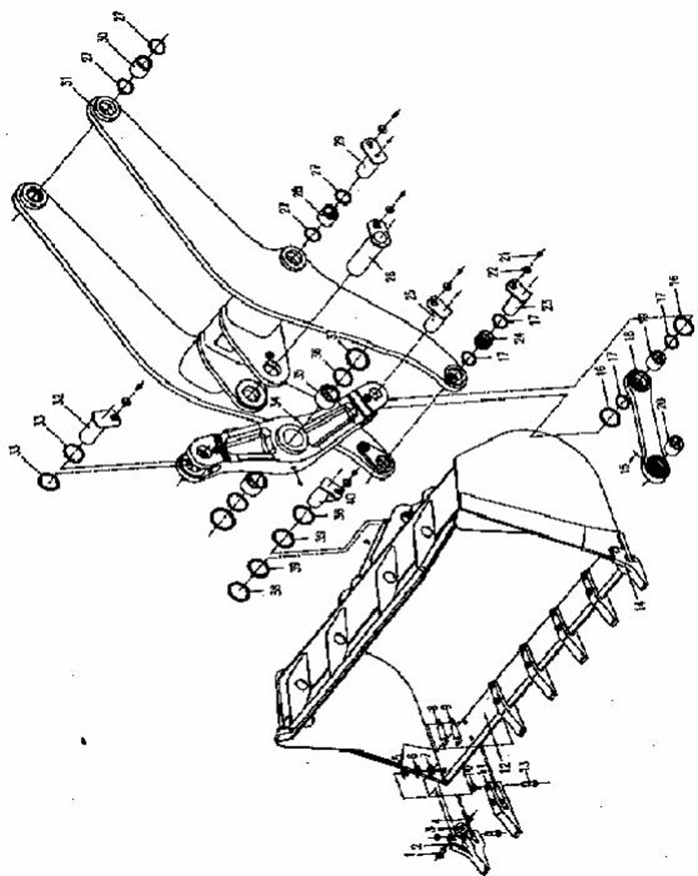

Z50E.13P(R&S)+Z50E.31.GO工作装置及铲斗 Working Equipment & Bucket
Z50E. 13P(R&S)+Z50E.31.GO工作装置及铲斗 Working Equipment & Bucket
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
1 |
Z50B.13-6 |
1 |
螺栓 |
Bolt |
2 |
9550005- |
||
2 |
Z50B.13-11A |
1 |
右边齿 |
Right tooth |
1 |
9550005- |
||
3 |
B-G051750-00001 |
1 |
螺母 M24ZnD |
Nut |
2 |
9550005- |
||
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
2 |
9550005- |
||
5 |
Z50B.13-16 |
1 |
垫片 |
Pad |
4 |
9550005- |
||
6 |
Z50B.13-14 |
1 |
垫片 |
Pad |
2 |
9550005- |
||
7 |
Z50B.13-13 |
1 |
垫片 |
Pad |
2 |
9550005- |
||
8 |
Z50B.13-9 |
1 |
垫片 |
Pad |
5 |
9550005- |
||
9 |
Z50B.13-8 |
1 |
垫片 |
Pad |
5 |
9550005- |
||
10 |
Z50B.13-5 |
1 |
螺母 |
Nut |
12 |
9550005- |
||
11 |
Z50B.13-10A |
1 |
中间齿 |
Bucket tooth |
5 |
9550005- |
||
12 |
Z50E.31.GO.1 |
1 |
通用铲斗 |
Universal bucket |
1 |
9550005- |
||
13 |
Z50B.13-4 |
1 |
螺栓 |
Bolt |
12 |
9550005- |
||
14 |
Z50B.13-12A |
1 |
左边齿 |
Left tooth |
1 |
9550005- |
||
15 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease cup |
8 |
9550005- |
||
16 |
Z50B.13-1 |
1 |
外防尘圈 115 |
Outer dust ring |
8 |
9550005- |
||
17 |
Z50B.13.1 |
1 |
内防尘圈 100 |
Inner dust ring |
8 |
9550005- |
||
18 |
Z50E.13P.2.1 Z50E.13R.2.1 |
1 1 |
焊接连杆 焊接连杆 |
Linkage Linkage |
1(*) 1(#$) |
9550005- 9550005- |
||
19 |
Z50B.13.8-2A |
1 |
轴套 |
Bushing |
1 |
9550005- |
||
20 |
Z50B.13.8-1A |
1 |
轴套 |
Bushing |
1 |
9550005- |
||
21 |
B-G057830-00066 |
1 |
螺栓 M16×25ZnD |
Bolt |
8 |
9550005- |
||
22 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
8 |
9550005- |
||
23 |
Z50E.13N.3 |
1 |
销轴组件 |
Shaft assembly |
2 |
9550005- |
||
24 |
Z50E.13P.1-1 |
1 |
动臂前轴套 |
Frontal bushing |
2 |
9550005- |
||
25 |
Z50E.13N.5 |
1 |
销轴组件 |
Shaft assembly |
1 |
9550005- |
||
26 |
Z50B.13.4 |
1 |
销轴组件 |
Shaft assembly |
1 |
9550005- |
||
27 |
Z50B.13.13 |
1 |
内防尘圈 110 |
Inner dust ring |
12 |
9550005- |
||
28 |
Z50B.13.7-3A |
1 |
动臂中轴套 |
Mid bushing |
2 |
9550005- |
||
29 |
Z50B.13.5A |
1 |
销轴组件 |
Shaft assembly |
2 |
9550005- |
||
30 |
Z50B.13.7-1A |
1 |
动臂后轴套 |
Tail bushing |
2 |
9550005- |
||
31 |
Z50E.13P.1.1 Z50E.13R.1.1 Z50E.13S.1.1 |
1 1 1 |
焊接动臂 焊接动臂 焊接动臂 |
Lift Lift Lift |
arm arm arm |
1(*) 1(#) 1($) |
9550005- 9550005- 9550005- |
|
32 |
Z50E.13N.6 |
1 |
销轴组件 |
Shaft assembly |
1 |
9550005- |
||
33 |
Z50B.13.12 |
1 |
内防尘圈 115 |
Inner dust ring |
2 |
9550005- |
||
34 |
Z50E.13P.3-1 |
1 |
铸钢摇臂 |
Rocker arm |
1 |
9550005- |
||
35 |
Z50B.13.9-1A |
1 |
轴套 |
Bushing |
2 |
9550005- |
||
36 |
Z50B.13.11 |
1 |
内防尘圈 135 |
Inner dust ring |
2 |
9550005- |
||
37 |
Z50B.13-15 |
1 |
垫片 |
Pad |
3 |
9550005- |
||
38 |
Z50B.13-2 |
1 |
垫片 |
Pad |
3 |
9550005- |
||
39 |
Z50B.13-3 |
1 |
垫片 |
Pad |
3 |
9550005- |
||
40 |
Z50E.13N.4 |
1 |
销轴组件 |
Shaft assembly |
2 |
9550005- |
