SINOMACH CHANGLIN 955 wheel loader parts catalog 07
955.14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
955.14.9 |
1 |
液压油箱 |
Oil tank |
1 |
9550005- |
||
2 |
955.14.1 |
1 |
油箱回油管 |
Tube |
1 |
9550005- |
||
3 |
Z50F.14.1 |
1 |
油箱出油管 |
Tube |
1 |
9550005- |
||
4 |
Z50F.14-1 |
1 |
低压胶管 |
Hose |
2 |
9550005- |
||
5 |
Z50F.14-2 |
1 |
低压胶管 |
Hose |
1 |
9550005- |
||
6 |
Z50F.14.2 |
1 |
油泵进油管 |
Tube |
1 |
9550005- |
||
7 |
Z50B.14-1 |
1 |
三通体 |
Joint |
1 |
9550005- |
||
8 |
Z50F.14.4 |
1 |
软管总成 |
Hose ass’y |
1 |
9550005- |
||
9 |
Z50F.14.6 |
1 |
油管 |
Tube |
1 |
9550005- |
||
10 |
Z50F.14.7.1 |
1 |
联接板 |
Plate |
1 |
9550005- |
||
11 |
955.14.2 |
1 |
联接组件 |
Plate |
1 |
9550005- |
||
12 |
Z50B.14.26 |
1 |
支板 |
Plate |
1 |
9550005- |
||
13 |
Z50B.14.27 |
1 |
支板 |
Plate |
1 |
9550005- |
||
14 |
Z50B.14.23 |
1 |
油管 |
Tube |
2 |
9550005- |
||
15 |
955.14.3 |
1 |
板 |
Plate |
6 |
9550005- |
||
16 |
Z50B.14.9B |
1 |
油管 |
Tube |
4 |
9550005- |
||
17 |
Z50E.34F.1 |
1 |
动臂油缸 |
Cylinder |
2 |
9550005- |
||
18 |
Z50F.14.9 |
1 |
软管总成 |
Hose ass’y |
6 |
9550005- |
||
19 |
Z50E.34F.4 |
1 |
油管 |
Tube |
1 |
9550005- |
||
20 |
Z50E.34F.5 |
1 |
油管 |
Tube |
1 |
9550005- |
||
21 |
Z50E.34H.6 |
1 |
多路阀回油管 |
Tube |
2 |
9550005- |
||
22 |
955.14.4 |
1 |
多路阀进油管 |
Tube |
2 |
9550005- |
||
23 |
Z50B.14-3 |
1 |
板 |
Plate |
1 |
9550005- |
||
24 |
Z50B.14-4 |
1 |
衬垫 |
Pad |
1 |
9550005- |
||
25 |
955.14.5 |
1 |
油管 |
Tube |
1 |
9550005- |
||
26 |
955.14.6 |
1 |
油管 |
Tube |
1 |
9550005- |
||
27 |
955.14.7 |
1 |
油管 |
Tube |
2 |
9550005- |
||
28 |
955.14.8 |
1 |
油管 |
Tube |
2 |
9550005- |
||
29 |
Z50E.34F.2 |
1 |
转斗油缸 |
Cylinder |
1 |
9550005- |
||
30 |
Z50E.34F.3 |
1 |
标示杆 |
Nameplate |
1 |
9550005- |
||
31 |
Z50B.14.19 |
1 |
油管 |
Tube |
1 |
9550005- |
||
32 |
Z50B.12.1A |
1 |
前盖板 |
Plate |
1 |
9550005- |
||
33 |
Z50E.14-3 |
1 |
板 |
Plate |
2 |
9550005- |
||
34 |
Z30E.14.26.7 |
1 |
安全锁 |
Safe lock |
3 |
9550005- |
||
35 |
955.14-1 |
1 |
垫圈 |
Washer |
6 |
9550005- |
955.14 工作液压系统 Hydraulic Syste
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
选装 |
|
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
B-G057830-00053 |
1 |
螺栓 M14x30ZnD |
Bolt |
6 |
9550005- |
||
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
9550005- |
||
B-G057830-00139 |
1 |
螺栓 M8x20ZnD |
Bolt |
4 |
9550005- |
||
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
44 |
9550005- |
||
B-Q020710-00085 |
1 |
O 形圈 65×3.1 |
O-ring |
1 |
9550005- |
||
B-G057830-00010 |
1 |
螺栓 M10x30ZnD |
Bolt |
20 |
9550005- |
||
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
64 |
9550005- |
||
B-Q020710-00099 |
1 |
O 形圈 80×3.1 |
O-ring |
1 |
9550005- |
||
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
8 |
9550005- |
||
B-J088700-00018 |
1 |
O 形圈 60×3.1 |
O-ring |
1 |
9550005- |
||
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
18 |
9550005- |
||
B-G057830-00034 |
1 |
螺栓 M12x30ZnD |
Bolt |
8 |
9550005- |
||
W-01-00112 |
1 |
齿轮泵|CBGj3100A(左旋) |
Pump |
1 |
9550005- |
||
B-Q020710-00077 |
1 |
O 形圈 54×3.5 |
O-ring |
3 |
9550005- |
||
B-Q020140-00004 |
1 |
分离式法兰 A51.2/21 |
Flange |
2 |
9550005- |
||
B-G057820-00028 |
1 |
螺栓 M12x110-10.9ZnD |
Bolt |
4 |
9550005- |
||
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
2 |
9550005- |
||
B-G061700-00003 |
1 |
螺母 M10ZnD |
Nut |
2 |
9550005- |
||
B-G057830-00009 |
1 |
螺栓 M10x30-10.9ZnD |
Bolt |
40 |
9550005- |
||
B-Q020710-00066 |
1 |
O 形圈 44×3.5 |
O-ring |
10 |
9550005- |
||
B-Q020140-00003 |
1 |
分离式法兰 A44.1/21 |
Flange |
20 |
9550005- |
||
B-G057830-00003 |
1 |
螺栓 M10x20ZnD |
Bolt |
4 |
9550005- |
||
B-G057820-00017 |
1 |
螺栓 M10x60-10.9ZnD |
Bolt |
20 |
9550005- |
||
B-Q020710-00065 |
1 |
O 形圈 41×3.5 |
O-ring |
12 |
9550005- |
||
B-G057830-00030 |
1 |
螺栓 M12x25ZnD |
Bolt |
2 |
9550005- |
||
B-Q020160-00008 |
1 |
软管总成 19-1100 |
Hose ass’y |
4 |
9550005- |
||
B-G057830-00145 |
1 |
螺栓 M8x30-10.9ZnD |
Bolt |
40 |
9550005- |
||
B-Q020140-00001 |
1 |
分离式法兰 A32.6/35 |
Flange |
16 |
9550005- |
||
B-Q020710-00049 |
1 |
O 形圈 31×3.5 |
O-ring |
8 |
9550005- |
||
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
6 |
9550005- |
||
B-Q020120-00003 |
1 |
U 形管夹 A28 |
U-clip |
8 |
9550005- |
||
B-G061760-00001 |
1 |
螺母 M10x1.25ZnD |
Nut |
22 |
9550005- |
||
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
46 |
9550005- |
||
B-G057820-00014 |
1 |
螺栓 M10x50-10.9ZnD |
Bolt |
8 |
9550005- |
||
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
7 |
9550005- |
||
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
13 |
9550005- |
||
B-G057830-00043 |
1 |
螺栓 M12x45ZnD |
Bolt |
4 |
9550005- |
||
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
4 |
9550005- |
||
W-07-00184 |
1 |
多路换向阀|HDS-32II-YL19 |
Valve |
1 |
9550005- |
||
B-G057820-00033 |
1 |
螺栓 M12x150-10.9ZnD |
Bolt |
1 |
9550005- |
||
B-G057820-00035 |
1 |
螺栓 M12x170-10.9ZnD |
Bolt |
2 |
9550005- |
||
B-Q020190-00010 |
1 |
软管总成 31.5-1100 |
Hose ass’y |
1 |
9550005- |
||
B-Q020160-00007 |
1 |
软管总成 31.5-1250 |
Hose ass’y |
2 |
9550005- |
||
B-Q020120-00004 |
1 |
U 形管夹 A34 |
U-clip |
3 |
9550005- |
||
B-G057820-00043 |
1 |
螺栓 M12x55ZnD |
Bolt |
2 |
9550005- |
||
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-ring |
2 |
9550005- |
||
B-J010000-00002 |
1 |
螺塞 M14x1.5 |
Bolt |
2 |
9550005- |
955.14 工作液压系统 Hydraulic Syste
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
W-12-00161 B-G057830-00041 B-G061760-00002 B-G057830-00143 B-G057830-00050 |
1 1 1 1 1 |
控制器总成 WJ11-50-16A 螺栓 M12x40ZnD 螺母 M12ZnD 螺栓 M8x25ZnD 螺栓 M12x65ZnD |
Controller Bolt Nut Bolt Bolt |
1 4 4 2 4 |
9550005- 9550005- 9550005- 9550005- 9550005- |

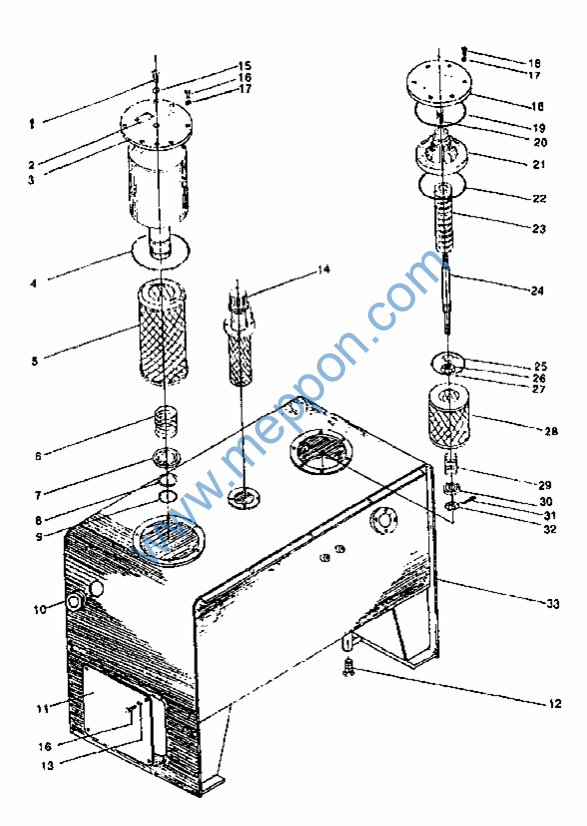

955.14.9 液压油箱 Hydraulic Tank Ass’y
