SINOMACH CHANGLIN 955L wheel loader parts catalog 05
Z50B.6.2A 车轮 Wheel Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6.2A-1 |
1 |
轮辋体 |
Rim wheel |
4 |
955L0005- |
|
2 |
W-14-00013 |
1 |
轮胎23.5-25-16PR L-3 |
Tire |
4 |
955L0005- |
|
3 |
Z50B.6.2A-3 |
1 |
挡座圈 |
Snap race ring |
4 |
955L0005- |
|
4 |
Z50B.6.2A-2 |
1 |
锁圈 |
Lock ring |
4 |
955L0005- |
|

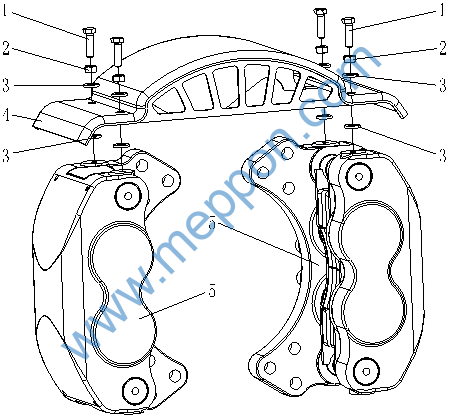

955L.6.1 制动钳保护罩 Protective Cover
955L.6.1 制动钳保护罩 Protective Cover
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00012 |
1 |
螺栓M10×35ZnD |
Bolt |
8 |
955L0005- |
|
2 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
8 |
955L0005- |
|
3 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
16 |
955L0005- |
|
4 |
955L.6.1 |
1 |
制动钳保护罩 |
protective cover |
2 |
955L0005- |
|
5 |
W-18-00059 |
1 |
制动器总成75700444F |
Washer |
4 |
955L0005- |
|
Z50F.7 后传动轴 Rear Drive Shaft
Z50F.7 后传动轴 Rear Drive Shaft
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
24 |
955L0005- |
|
2 |
B-G057850-00003 |
1 |
螺栓M12×1.25×55-10.9ZnD |
Bolt |
16 |
955L0005- |
|
3 |
JB/ZQ4447-86 |
1 |
油杯M10×1 |
Crease fitting |
1 |
955L0005- |
|
4 |
GB/T3452.1-1992 |
1 |
O形密封圈75×5.7 |
O-ring |
1 |
955L0005- |
|
5 |
B-G057860-00011 |
1 |
螺栓M12×1.5×45-10.9ZnD |
Bolt |
8 |
955L0005- |
|
6 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
8 |
955L0005- |
|
7 |
B-G008890-00014 |
1 |
螺母M12×1.5ZnD |
Nut |
8 |
955L0005- |
|
8 |
T160A |
1 |
万向节总成 |
Cross shaft ass’y |
2 |
955L0005- |
|
9 |
ZL50F.7-03 |
1 |
花键轴 |
Spline yoke |
1 |
955L0005- |
|
ZL50E3.3-4-1 |
1 |
花键套叉 |
Spline shaft |
1 |
955L0005- |
||
ZL50F.7-02 |
1 |
防尘套 |
Sleeve |
1 |
955L0005- |
||
10 |
ZL50F.7-01 |
1 |
花键套 |
Shaft Pipe |
1 |
955L0005- |
|
85Z.01.3.2-2 |
1 |
堵盖 |
Cover |
1 |
955L0005- |
||
955L.9 制动系统(一) Brake System(1)
