SINOMACH CHANGLIN 955L wheel loader parts catalog 06

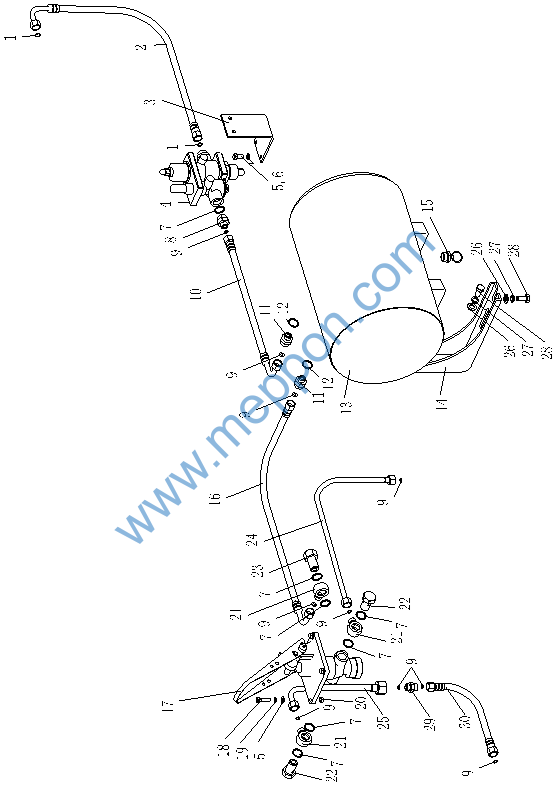

955L.9 制动系统(一) Brake System(1)
955L.9 制动系统(一) Brake System(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30E.11-8 |
1 |
紫铜垫 |
Washer |
2 |
955L0005- |
|
2 |
W-18-00121 |
1 |
冷凝管|JK99-700801-900 |
Pipe |
1 |
955L0005- |
|
3 |
Z50E.9P-1 |
1 |
油水分离器联接板 |
Support |
1 |
955L0005- |
|
4 |
W-18-00023 |
1 |
油水分离器|SH380A-3511002A |
Oil-water separator |
1 |
955L0005- |
|
5 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
2 |
955L0005- |
|
6 |
B-G000930-00017 |
1 |
垫圈8 |
Wsher |
7 |
955L0005- |
|
7 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
11 |
955L0005- |
|
8 |
Z30E.9S-2 |
1 |
接头 |
Joint |
2 |
955L0005- |
|
9 |
B-Q020710-00018 |
1 |
0形圈14×2.4 |
O-ring |
13 |
955L0005- |
|
10 |
W-13-00026 |
1 |
气管DH/G18(L=1800) |
Pipe |
1 |
955L0005- |
|
11 |
Z30.9.4-1 |
1 |
管接头 |
Joint |
2 |
955L0005- |
|
12 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
955L0005- |
|
13 |
Z50E.9N.7 |
1 |
储气筒 |
Air tank |
1 |
955L0005- |
|
14 |
Z50E.9C.3 |
1 |
储气筒支架 |
Support |
2 |
955L0005- |
|
15 |
W-18-00076 |
1 |
手动放水阀|JK99-2215B |
Drain valve |
1 |
955L0005- |
|
16 |
955L.9.5 |
1 |
气管 |
Pipe |
1 |
955L0005- |
|
17 |
W-18-00014 |
1 |
气制动阀|XM60C-3514002 |
Air brake valve |
1 |
955L0005- |
|
18 |
B-G057830-00146 |
1 |
螺栓M8x30ZnD |
Bolt |
5 |
955L0005- |
|
19 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
955L0005- |
|
20 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
955L0005- |
|
21 |
YZ16.9C-2 |
1 |
接头 |
Joint |
3 |
955L0005- |
|
22 |
YZ18J.9-1 |
1 |
铰接螺栓 |
Bolt |
4 |
955L0005- |
|
23 |
YZ16.9C-1 |
1 |
铰接螺栓 |
Bolt |
1 |
955L0005- |
|
24 |
955L.9.4 |
1 |
气管 |
Pipe |
1 |
955L0005- |
|
25 |
Z50F.9.2 |
1 |
气管 |
Pipe |
1 |
955L0005- |
|
26 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955L0005- |
|
27 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
955L0005- |
|
28 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
12 |
955L0005- |
|
29 |
Z50F.9-1 |
1 |
接头 |
Jont |
1 |
955L0005- |
|
30 |
W-13-00022 |
1 |
气管DH/G18(L=1400) |
Pipe |
1 |
955L0005- |
|

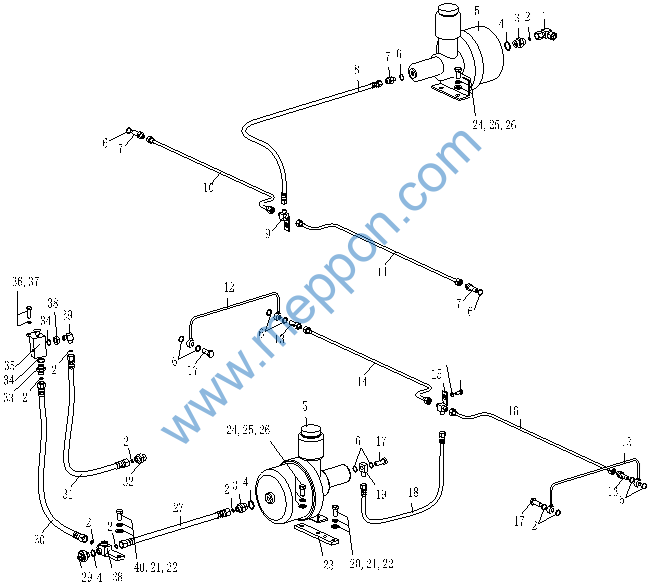

955L.9 制动系统(二) Brake System(2)
955L.9 制动系统(二) Brake System(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50E.9T.3 |
1 |
直角接头 |
Joint |
1 |
955L0005- |
|
2 |
B-Q020710-00018 |
1 |
0形圈14×2.4 |
O-ring |
13 |
955L0005- |
|
3 |
Z50G.9D-1 |
1 |
接头 |
Joint |
2 |
955L0005- |
|
4 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
11 |
955L0005- |
|
5 |
W-18-00005 |
1 |
加力器总成|CL60 |
Booster ass’y |
2 |
955L0005- |
|
6 |
B-J010020-00002 |
1 |
垫圈12 |
Washer |
18 |
955L0005- |
|
7 |
956.9-2 |
1 |
接头 |
Joint |
2 |
955L0005- |
|
8 |
936.9A.4 |
1 |
软管总成 |
Pipe |
1 |
955L0005- |
|
9 |
956.9A.7 |
1 |
三通 |
Tee joint |
1 |
955L0005- |
|
10 |
956.9A.8 |
1 |
前制动器管道(右) |
Right brake hose |
1 |
955L0005- |
|
11 |
956.9A.12 |
1 |
前制动器管道(左) |
Left brake hose |
1 |
955L0005- |
|
12 |
Z50E.9N.2 |
1 |
前制动管路 |
Brake hose |
2 |
955L0005- |
|
13 |
956.9-1 |
1 |
制动钳三通铰接螺栓 |
Bolt |
2 |
955L0005- |
|
14 |
956.9A.9 |
1 |
后制动器管道(右) |
Right brake hose |
1 |
955L0005- |
|
15 |
956.9-3 |
1 |
三通接头 |
Tee joint |
1 |
955L0005- |
|
16 |
956.9A.10 |
1 |
后制动器管道(左) |
Left brake hose |
1 |
955L0005- |
|
17 |
Z30.9.1-1 |
1 |
螺栓M12x1.25×32 |
Bolt |
4 |
955L0005- |
|
18 |
955L.9.1 |
1 |
软管总成 |
Pipe |
1 |
955L0005- |
|
19 |
936.9-1 |
1 |
接头 |
Joint |
1 |
955L0005- |
|
20 |
B-G057830-00004 |
1 |
螺栓M10x25ZnD |
Bolt |
2 |
955L0005- |
|
21 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
955L0005- |
|
22 |
B-G00097B-00002 |
1 |
垫圈10 |
Washer |
2 |
955L0005- |
|
23 |
955L.9-3 |
1 |
后加力器支架 |
Support |
3 |
955L0005- |
|
24 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
12 |
955L0005- |
|
25 |
B-G000930-00003 |
1 |
垫圈12 |
Wsher |
4 |
955L0005- |
|
26 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955L0005- |
|
27 |
W-13-00023 |
1 |
气管DH/G18(L=1500) |
Pipe |
1 |
955L0005- |
|
28 |
955L.9.2 |
1 |
四通 |
Joint |
1 |
955L0005- |
|
29 |
W-11-00046 |
1 |
制动灯开关|JN150 |
Brake lamp switch |
1 |
955L0005- |
|
30 |
W-13-00088 |
1 |
气管DH/G90×18×1.5(L=600) |
Pipe |
1 |
955L0005- |
|
31 |
W-13-00086 |
1 |
气管DH/G90×18×1.5(L=1400) |
Pipe |
1 |
955L0005- |
|
32 |
955L.9-4 |
1 |
接头 |
Joint |
1 |
955L0005- |
|
33 |
955L.9-1 |
1 |
接头 |
Joint |
1 |
955L0005- |
|
34 |
B-J010020-00001 |
1 |
垫圈 |
Washer |
2 |
955L0005- |
|
35 |
W-18-00116 |
1 |
开关阀|QZ50-3536002 |
Cut off valve |
1 |
955L0005- |
|
36 |
B-G057830-00163 |
1 |
螺栓M5X16ZnD |
Bolt |
2 |
955L0005- |
|
37 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Washer |
2 |
955L0005- |
|
38 |
B-G008080-00002 |
1 |
螺母M10×1 |
Nut |
1 |
955L0005- |
|
39 |
955L.9-2 |
1 |
直角接头 |
Joint |
1 |
955L0005- |
|
40 |
B-G057830-00001 |
1 |
螺栓M10x16ZnD |
Bolt |
1 |
955L0005- |
|

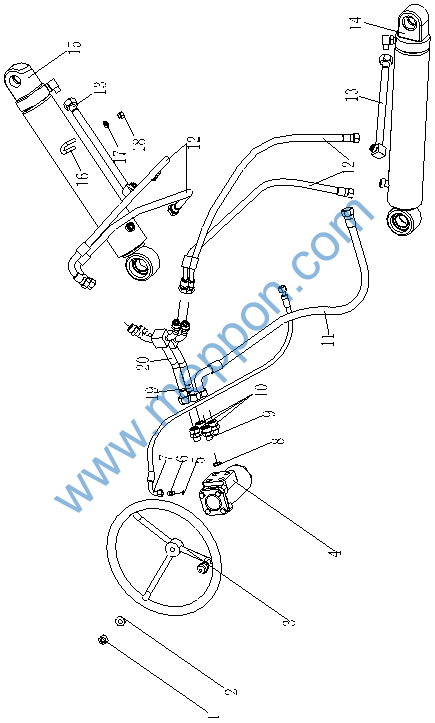

955L.10 转向系统(一) Steering System(1)
955L.10 转向系统(一) Steering System(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061710-00010 |
1 |
螺母M16X1.5ZnD |
Nut |
1 |
955L0005- |
|
2 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Washer |
1 |
955L0005- |
|
3 |
W-19-00001 |
1 |
方向盘(花键)|TCM-2 |
Steering wheel |
1 |
955L0005- |
|
4 |
W-19-00031 |
1 |
转向器阀块总成 |
Valve |
1 |
955L0005- |
|
TLF1-E1000B+FKB-6020 |
|||||||
5 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
2 |
955L0005- |
|
6 |
Z50G.10E-2 |
1 |
接头体 |
Joint |
1 |
955L0005- |
|
7 |
956.10A.8 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
8 |
B-J010020-00006 |
1 |
垫圈20 |
Washer |
1 |
955L0005- |
|
9 |
Z50G.10E-1 |
1 |
接头体 |
Joint |
1 |
955L0005- |
|
10 |
956.10A.16 |
1 |
接头体 |
Joint |
1 |
955L0005- |
|
11 |
956.10A.12 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
12 |
955L.10.9 |
1 |
软管总成 |
Hose |
4 |
955L0005- |
|
13 |
955L.10.14 |
1 |
油管 |
Oil pipe |
2 |
955L0005- |
|
14 |
955L.10.4 |
1 |
左转向油缸 |
Left steering Cylinder |
1 |
955L0005- |
|
15 |
955L.10.1 |
1 |
右转向油缸 |
Right steering Cylinder |
1 |
955L0005- |
|
16 |
B-Q020120-00002 |
1 |
U形管夹A22 |
U-Pipe Clamp |
2 |
955L0005- |
|
17 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
955L0005- |
|
18 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
4 |
955L0005- |
|
19 |
955L.10.2 |
1 |
油管 |
Oil pipe |
1 |
955L0005- |
|
20 |
955L.10.3 |
1 |
油管 |
Oil pipe |
1 |
955L0005- |
|

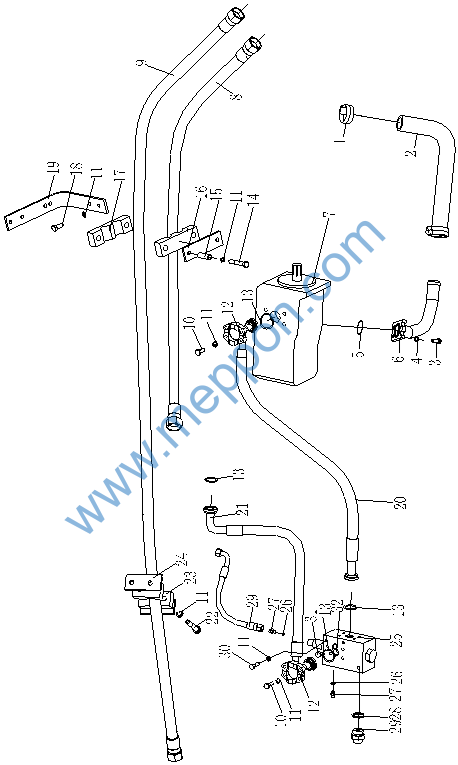

955L.10 转向系统(二) Steering System(2)
