SINOMACH CHANGLIN 955L wheel loader parts catalog 07

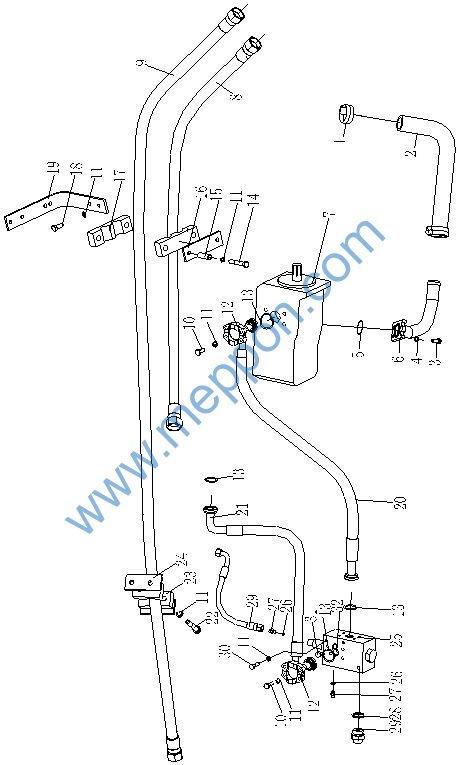

955L.10 转向系统(二) Steering System(2)
955L.10 转向系统(二) Steering System(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-J088700-00018 |
1 |
喉箍d70 |
Clamp |
4 |
955L0005- |
|
2 |
955L.10-1 |
1 |
波纹管 |
Hose |
1 |
955L0005- |
|
3 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
955L0005- |
|
4 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
955L0005- |
|
5 |
B-Q020710-00077 |
1 |
O形圈54×3.5 |
O-ring |
1 |
955L0005- |
|
6 |
955L.10.7 |
1 |
泵吸油管 |
Oil pipe |
1 |
955L0005- |
|
7 |
W-01-00140 |
1 |
齿轮油泵(左旋)JHP2080S |
Pump |
1 |
955L0005- |
|
8 |
955L.10.12 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
9 |
955L.10.11 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
10 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
955L0005- |
|
11 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
16 |
955L0005- |
|
12 |
B-Q020140-00003 |
1 |
分离式法兰A44.1/21 |
Flange |
8 |
955L0005- |
|
13 |
B-G03452A-00014 |
1 |
O形圈37.5×3.55 |
O-ring |
4 |
955L0005- |
|
14 |
B-G057820-00023 |
1 |
螺栓M10x70ZnD |
Bolt |
2 |
955L0005- |
|
15 |
YZ12.14A-3 |
1 |
套管 |
Pipe |
2 |
955L0005- |
|
16 |
YZ12.14A-1 |
1 |
板 |
Plate |
1 |
955L0005- |
|
17 |
959.10-1 |
1 |
橡胶垫 |
Robber blanket |
2 |
955L0005- |
|
18 |
B-G057830-00008 |
1 |
螺栓M10×30 |
Bolt |
2 |
955L0005- |
|
19 |
955L.10-4 |
1 |
联接板 |
Plate |
1 |
955L0005- |
|
20 |
955L.10.5 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
21 |
955L.10.8 |
1 |
软管总成 |
Hose |
1 |
955L0005- |
|
22 |
B-G057820-00018 |
1 |
M10×60ZnD |
Bolt |
2 |
955L0005- |
|
23 |
955L.10-2 |
1 |
氯丁橡胶 |
Robber |
2 |
955L0005- |
|
24 |
955L.10-3 |
1 |
板 |
Plate |
2 |
955L0005- |
|
25 |
W-07-00065 |
1 |
优先阀|YXL-F250L-N7 |
Value |
1 |
955L0005- |
|
26 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
2 |
955L0005- |
|
27 |
Z50G.10E-2 |
1 |
接头体 |
Joint |
2 |
955L0005- |
|
28 |
B-J010020-00011 |
1 |
垫圈33 |
Washer |
1 |
955L0005- |
|
29 |
956.10-2 |
1 |
接头体 |
Joint |
1 |
955L0005- |
|
30 |
B-G057820-00265 |
1 |
螺栓M10x90ZnD |
Bolt |
2 |
955L0005- |
|
31 |
Z50E.10N-1 |
1 |
螺栓 |
Bolt |
1 |
955L0005- |
|
32 |
B-J010020-00001 |
1 |
垫圈10 |
Washer |
1 |
955L0005- |
|

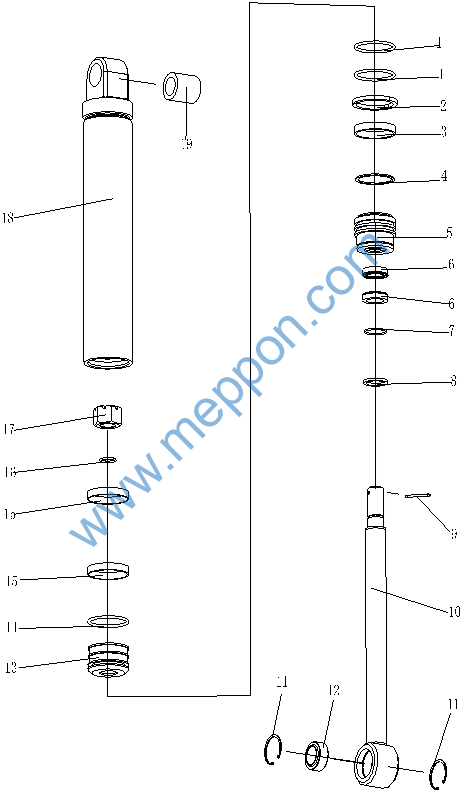

955L.10.1 右转向油缸 Right Steering Cylinder
955L.10.4 左转向油缸 Left Steering Cylinder
955L.10.1 右转向油缸 Right Steering Cylinder
955L.10.4 左转向油缸 Left Steering Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-Q020710-00105 |
1 |
O形圈90×5.7 |
O-ring |
2 |
955L0005- |
|
2 |
Z15.14.10-5 |
1 |
卡键 |
Key |
1 |
955L0005- |
|
3 |
Z15.14.10-6 |
1 |
挡圈 |
Check ring |
1 |
955L0005- |
|
4 |
B-G00894A-00022 |
1 |
挡圈80 |
Check ring |
1 |
955L0005- |
|
5 |
Z50B.10.12A-1 |
1 |
导向套 |
Guide sleeve |
1 |
955L0005- |
|
6 |
B-G10708A-00003 |
1 |
密封圈Y45x60x12.5 |
Lock ring |
2 |
955L0005- |
|
7 |
B-Q020710-00072 |
1 |
O形圈50×3.1 |
O-ring |
1 |
955L0005- |
|
8 |
B-G10708C-00009 |
1 |
防尘圈FC45x53x5 |
Scraper seal |
1 |
955L0005- |
|
9 |
B-G000910-00053 |
1 |
销5x60ZnD |
Cotter pin |
1 |
955L0005- |
|
10 |
Z50E.10N.3-1 |
1 |
活塞杆 |
Piston rod |
1 |
955L0005- |
|
11 |
B-G00893A-00010 |
1 |
挡圈62 |
Check ring |
2 |
955L0005- |
|
12 |
B-G091630-00003 |
1 |
关节轴承GE40ES |
Pillow |
1 |
955L0005- |
|
13 |
Z50B.10.12A-5 |
1 |
活塞 |
Piston |
1 |
955L0005- |
|
14 |
W-15-00067 |
1 |
格莱圈0900|S-55044 |
ring |
1 |
955L0005- |
|
15 |
Z50B.10.12A-4 |
1 |
支承环90x15x3 |
Support ring |
2 |
955L0005- |
|
16 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
1 |
955L0005- |
|
17 |
B-G094570-00004 |
1 |
螺母M36x2 |
Nut |
1 |
955L0005- |
|
18 |
955L.10.4.1 955L.10.1.1 |
1 1 |
缸体(左) 缸体(右) |
Cylinder body(Left) Cylinder body(Right) |
1 1 |
955L0005- |
|
19 |
Z50E.10N.3-2 |
1 |
衬套 |
bush |
1 |
955L0005- |
|
|

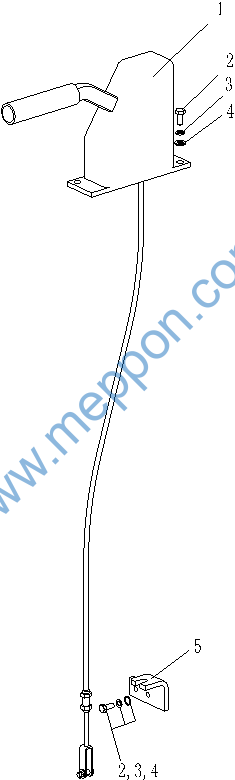

955L.11 紧急制动系统 Emergency Brake System
955L.11 紧急制动系统 Emergency Brake System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-18-00117 |
1 |
手制动软轴总成 |
Emergency Brake Operator |
1 |
955L0005- |
|
|WJ11-50-36-955L |
|||||||
2 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
955L0005- |
|
3 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
4 |
955L0005- |
|
4 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
955L0005- |
|
5 |
955L.11-1 |
1 |
软轴支架 |
Bracket |
1 |
955L0005- |
|

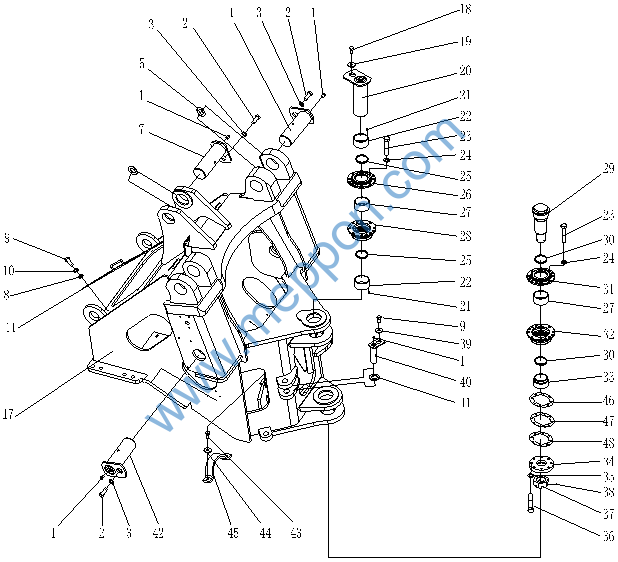

955L.12 车架总成(一) Frame Ass’y(1)
