SINOMACH CHANGLIN 955N wheel loader parts catalog 05
传动轴(Ⅱ) Front Drive Shaft(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
24 |
955N0005- |
|
2 |
B-G057850-00003 |
1 |
螺栓M12×1.25×55-10.9ZnD |
Bolt |
16 |
955N0005- |
|
3 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Crease fitting |
1 |
955N0005- |
|
4 |
B-G03452A-00061 |
1 |
O形密封圈75×5.7 |
O-ring |
1 |
955N0005- |
|
5 |
B-G057860-00055 |
1 |
螺栓M12×1.25×30-10.9ZnD |
Bolt |
8 |
955N0005- |
|
6 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
8 |
955N0005- |
|
7 |
T160A |
1 |
万向节总成 |
Cross shaft ass’y |
2 |
955N0005- |
|
8 |
Z50B.5B-4-2 |
1 |
联接叉 |
Joint yoke |
1 |
955N0005- |
|
Z50F.5-04 |
1 |
花键轴 |
Spline shaft |
1 |
955N0005- |
||
Z50F.5-03 |
1 |
防尘罩 |
Sleeve |
1 |
955N0005- |
||
9 |
Z50B.5B-4-2 |
1 |
联接叉 |
Joint yoke |
1 |
955N0005- |
|
Z50F.5-02 |
1 |
花键套 |
Spline pipe |
1 |
955N0005- |
||
四、前桥 Front Axle

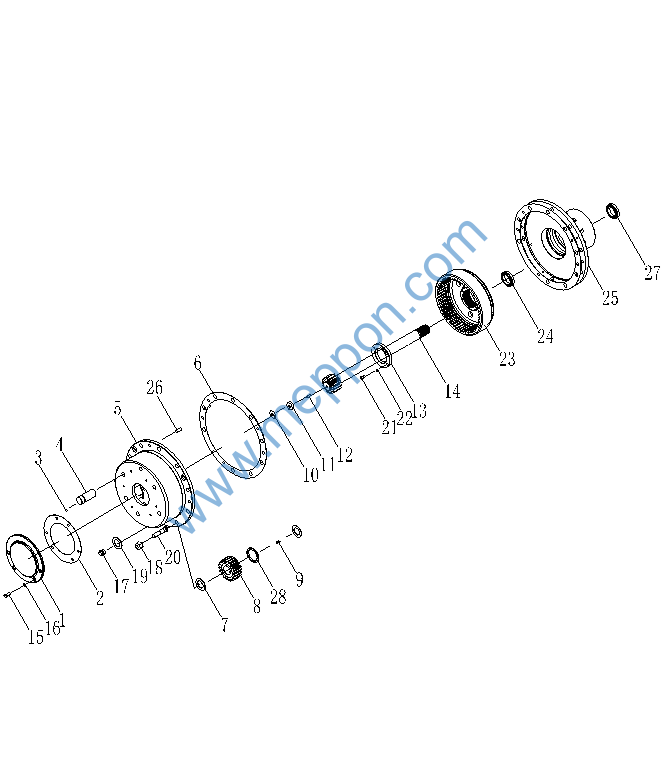

前桥(Ⅰ) Front Axle(Ⅰ)
前桥(Ⅰ) Front Axle(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6-7A |
1 |
盖板 |
Cover |
4 |
955N0005- |
|
2 |
Z50B.6-6 |
1 |
密封垫 |
Washer |
4 |
955N0005- |
|
3 |
B-G003080-00001 |
1 |
钢球10.000-G100-b |
Ball |
12 |
955N0005- |
|
4 |
Z50B.6-14 |
1 |
行星齿轮轴 |
Planet gear shaft |
12 |
955N0005- |
|
5 |
956.6A-1 |
1 |
行星轮架 |
Planet carrier |
4 |
955N0005- |
|
6 |
Z50B.6-17 |
1 |
密封垫 |
Washer |
4 |
955N0005- |
|
7 |
Z50B.6-13B |
1 |
垫片 |
Spacer |
24 |
955N0005- |
|
8 |
Z50B.6C-12 |
1 |
行星齿轮 |
Planet gear |
12 |
955N0005- |
|
9 |
B-G003090-00004 |
1 |
滚针5×23.8 G3 -3、-6 |
Needle roller |
744 |
955N0005- |
|
10 |
Z50B.6-11 |
1 |
调整垫 |
Adjust washer |
3组 |
955N0005- |
|
11 |
Z50B.6-10A |
1 |
半轴定位堵 |
Locator |
4 |
955N0005- |
|
12 |
B-G001190-00015 |
1 |
销A5×25 |
Pin |
4 |
955N0005- |
|
13 |
Z50B.6-4 |
1 |
圆螺母 |
Nut |
4 |
955N0005- |
|
14 |
Z50B.6C-8 |
1 |
太阳轮半轴 |
Half-shaft |
4 |
955N0005- |
|
15 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
24 |
955N0005- |
|
16 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
24 |
955N0005- |
|
17 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
6 |
955N0005- |
|
18 |
Z50B.6-16 |
1 |
轮辋螺母 |
Rim nut |
40 |
0005-0089 |
|
W-10-00026 |
1 |
车轮组合螺母 |
Rim nut |
40 |
0090- |
||
19 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
8 |
955N0005- |
|
20 |
Z50B.6-15B |
1 |
轮辋螺栓 |
Rim bolt |
40 |
0005-0089 |
|
Z50B.6-15C |
1 |
轮辋螺栓 |
Rim bolt |
40 |
0090- |
||
21 |
B-G000700-00002 |
1 |
螺钉M10×20 |
Screw |
4 |
955N0005- |
|
22 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
4 |
955N0005- |
|
23 |
Z50B.6C-2 |
1 |
内齿圈 |
Internal gear |
4 |
955N0005- |
|
24 |
B-G002970-00024 |
1 |
轴承32221 |
Bearing |
4 |
955N0005- |
|
25 |
Z50E.6E-4A |
1 |
轮毂 |
Wheel hub |
4 |
955N0005- |
|
26 |
B-G001190-00053 |
1 |
销A16×35 |
Pin |
8 |
955N0005- |
|
27 |
B-G002970-00017 |
1 |
轴承32024 |
Bearing |
4 |
955N0005- |
|
28 |
Z50E.6E-3 |
1 |
滚针隔套 |
12 |
955N0005- |
||

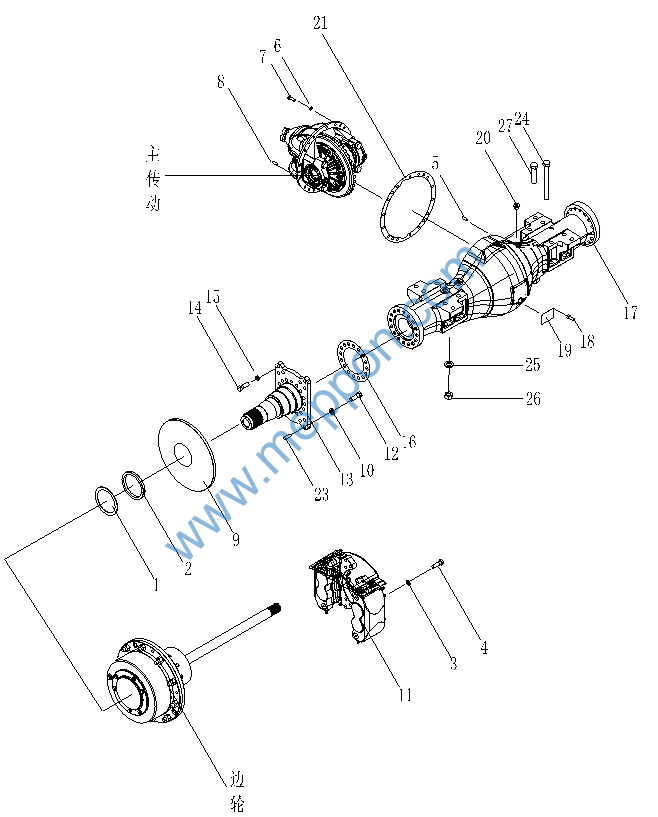

前桥(Ⅱ) Front Axle(Ⅱ)
前桥(Ⅱ)
Front Axle(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893B-00005 |
1 |
挡圈180 |
Snap ring |
4 |
955N0005- |
|
2 |
B-G09877A-00016 |
1 |
油封FB150×180×15 |
Oil seal |
8 |
955N0005- |
|
3 |
B-G000930-00008 |
1 |
垫圈20 |
Spring washer |
48 |
955N0005- |
|
4 |
B-G057820-00227 |
1 |
螺栓M20×65-10.9ZnD |
Bolt |
48 |
955N0005- |
|
5 |
W-03-00023 |
1 |
通气塞 |
Breather |
2 |
955N0005- |
|
6 |
B-G057830-00059 |
1 |
螺栓M14×40-10.9ZnD |
Bolt |
32 |
955N0005- |
|
7 |
B-G000930-00005 |
1 |
垫圈14 |
Spring washer |
32 |
955N0005- |
|
8 |
B-G001190-00005 |
1 |
销A12×35 |
Pin |
4 |
955N0005- |
|
9 |
Z50E.6E-5A |
1 |
制动盘 |
Brake disc |
4 |
955N0005- |
|
10 |
B-Q020490-00009 |
1 |
垫圈18 |
Washer |
64 |
955N0005- |
|
11 |
W-18-00059 |
1 |
制动器总成|SOMA75700444F |
Washer |
8 |
955N0005- |
|
12 |
Z50E.6F-1 |
1 |
螺栓 |
Bolt |
64 |
955N0005- |
|
13 |
956.6A-2 |
1 |
轮边支承轴 |
Support shaft |
2 |
955N0005- |
|
14 |
Z50B.6-22 |
1 |
螺栓 |
Bolt |
30 |
955N0005- |
|
15 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
30 |
955N0005- |
|
16 |
Z50B.8-3 |
1 |
密封垫 |
Gasket |
2 |
955N0005- |
|
17 |
957.6A-23 |
1 |
前桥壳 |
Front axle case |
1 |
955N0005- |
|
18 |
B-G008270-00004 |
1 |
钉2×5 |
Pin |
8 |
955N0005- |
|
19 |
957.6A-24 |
1 |
标牌(前) |
Name plate |
1 |
955N0005- |
|
20 |
B-J010010-00006 |
1 |
螺塞M27x2 |
Plug |
4 |
955N0005- |
|
21 |
Z50B.6-28 |
1 |
密封垫 |
Gasket |
2 |
955N0005- |
|
22 |
Z50B.6-25 |
1 |
密封垫 |
Gasket |
2 |
955N0005- |
|
23 |
B-G001190-00008 |
1 |
销A16×50 |
Pin |
4 |
955N0005- |
|
24 |
B-G057820-00112 |
1 |
螺栓M27×2×115-10.9ZnD |
Bolt |
4 |
955N0005- |
|
25 |
B-Q020490-00017 |
1 |
垫圈27 |
Washer |
40 |
955N0005- |
|
26 |
W-10-00028 |
1 |
螺母ZG6177.2-(M27×2-10F3) |
Nut |
20 |
955N0005- |
|
27 |
B-G057850-00126 |
1 |
螺栓M27×2×250-10.9ZnD |
Bolt |
16 |
955N0005- |
|
|
|||||||
