SINOMACH CHANGLIN 955N wheel loader parts catalog 06

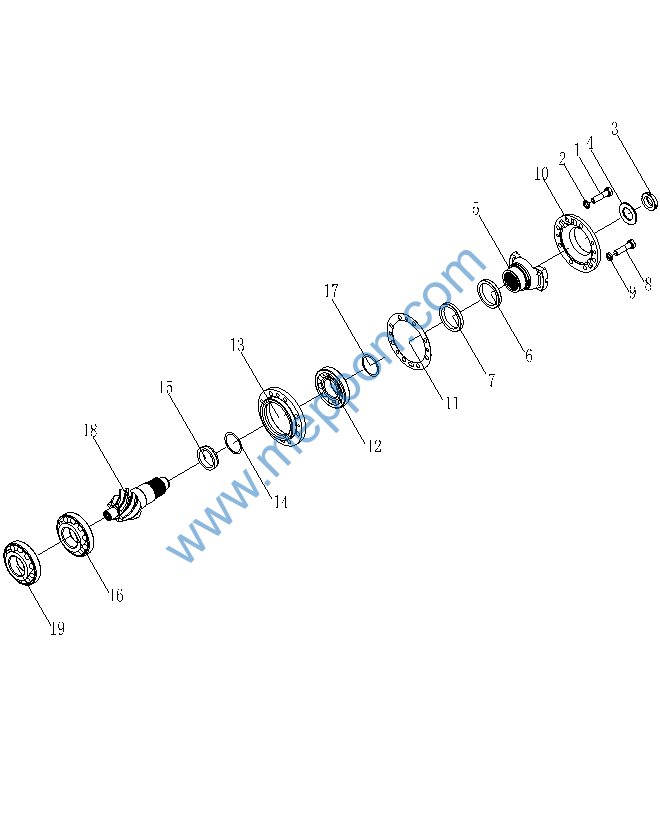

前桥主传动(Ⅰ) Front Axle Main Drive(Ⅰ)
前桥主传动(Ⅰ) Front Axle Main Drive(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057850-00015 |
1 |
螺栓M14×1. 5×55-10.9 ZnD |
Bolt |
14 |
955N0005- |
|
2 |
B-G000930-00005 |
1 |
垫圈14 |
Spring washer |
14 |
955N0005- |
|
3 |
Z50B.6.1-1 |
1 |
锁紧螺母 |
Retaining nut |
2 |
955N0005- |
|
4 |
Z50B.6.1-2 |
1 |
垫圈 |
Washer |
2 |
955N0005- |
|
5 |
Z50B.6.1.1A |
1 |
输入法兰组件 |
Flange ass’y |
2 |
955N0005- |
|
6 |
B-G09877A-00072 |
1 |
油封FB80×100×12 |
Oil seal |
4 |
955N0005- |
|
7 |
B-G09877A-00036 |
1 |
油封B80×100×12B |
Oil seal |
2 |
955N0005- |
|
8 |
B-G057850-00007 |
1 |
螺栓M12×1. 5×55-10.9 ZnD |
Bolt |
2 |
955N0005- |
|
9 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
2 |
955N0005- |
|
10 |
Z40E.6.1-1 |
1 |
端盖 |
Cover |
2 |
955N0005- |
|
11 |
Z540E.6.1-3 |
1 |
密封垫 |
Gasket |
2 |
955N0005- |
|
12 |
B-G002970-00010 |
1 |
轴承31313 |
Bearing |
2 |
955N0005- |
|
13 |
Z40E.6.1-2 |
1 |
轴承座 |
Bearing seat |
2 |
955N0005- |
|
14 |
Z50B.6.1-25 |
1 |
调整垫片 |
Adjust washer |
5组 |
955N0005- |
|
15 |
Z50B.6.1-20 |
1 |
轴承隔套 |
Bearing sleeve |
2 |
955N0005- |
|
16 |
B-G002970-00011 |
1 |
轴承31314 |
Bearing |
2 |
955N0005- |
|
17 |
Z50B.6.1-21 |
1 |
调整垫片 |
Adjust washer |
4组 |
955N0005- |
|
18 |
Z50B.8.1-2A |
1 |
主动螺旋齿轮(前桥) |
Pinion gear(R) |
1 |
955N0005- |
|
19 |
B-G002830-00004 |
1 |
轴承NUP2307E |
Bearing |
2 |
955N0005- |
|

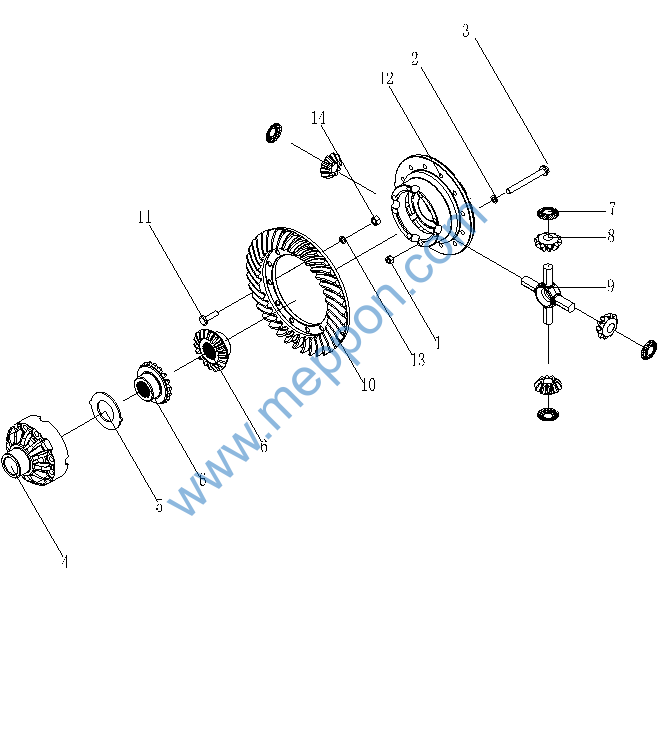

前桥主传动(Ⅱ) Front Axle Main Drive(Ⅱ)
前桥主传动(Ⅱ)
Front Axle Main Drive(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G008890-00006 |
1 |
螺母M16×1.5-4H |
Nut |
16 |
955N0005- |
|
2 |
B-G008480-00005 |
1 |
垫圈16 |
Washer |
16 |
955N0005- |
|
3 |
Z50B.6.1-13 |
1 |
螺栓 |
Bolt |
16 |
955N0005- |
|
4 |
956.6A.1-12A |
1 |
差速器半壳 |
Differential |
2 |
955N0005- |
|
5 |
956.6A.1-17A |
1 |
半轴齿轮垫片 |
Axle shaft gear |
4 |
955N0005- |
|
6 |
Z50B.6.1-15A |
1 |
半轴齿轮 |
Side gear |
4 |
955N0005- |
|
7 |
Z50B.6.1-11 |
1 |
锥齿轮垫片 |
Bevel gear pad |
8 |
955N0005- |
|
8 |
Z50B.6.1-10A |
1 |
锥齿轮 |
Bevel gear |
8 |
955N0005- |
|
9 |
Z50B.6.1-16A |
1 |
十字轴 |
Shaft |
2 |
955N0005- |
|
10 |
Z50B.8.1-1A |
1 |
从动螺旋伞齿轮(前桥) |
Gear(L) |
1 |
955N0005- |
|
11 |
Z50B.6.1-26 |
1 |
螺栓 |
Bolt |
24 |
955N0005- |
|
12 |
956.6A.1-8A |
1 |
差速器壳体 |
Differential case body |
2 |
955N0005- |
|
13 |
B-G008480-00003 |
1 |
垫圈14 |
Washer |
24 |
955N0005- |
|
14 |
B-G008890-00004 |
1 |
螺母M14×1.5-4H |
Nut |
24 |
955N0005- |
|

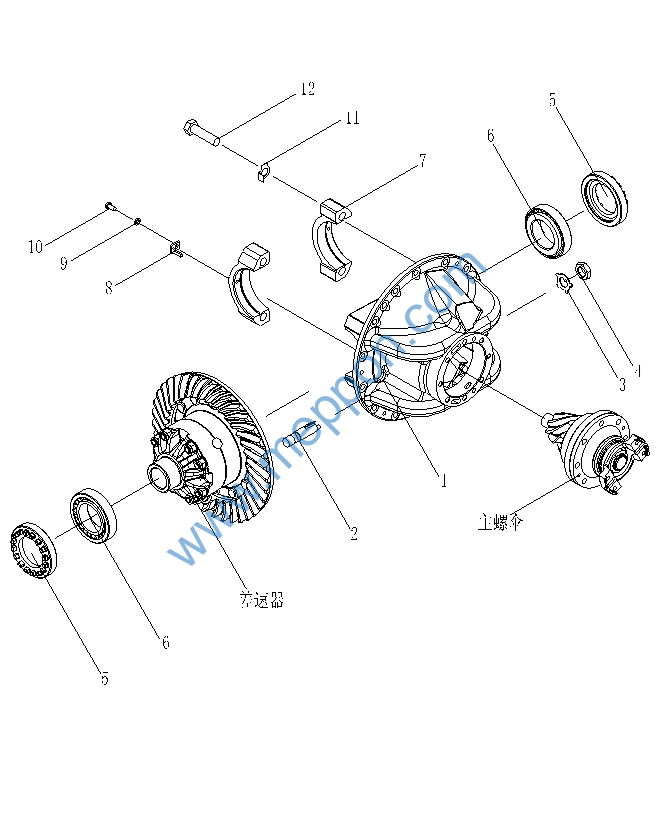

前桥主传动(Ⅲ) Front Axle Main Drive(Ⅲ)
前桥主传动(Ⅲ)
Front Axle Main Drive(Ⅲ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6.1-3 |
1 |
托架 |
Bracket |
2 |
955N0005- |
|
2 |
Z50B.6.1.2 |
1 |
止推螺栓 |
Bolt |
2 |
955N0005- |
|
3 |
Z50B.6.1-4 |
1 |
锁紧垫片 |
Lock blade |
2 |
955N0005- |
|
4 |
B-G061730-00014 |
1 |
螺母M27×2 |
Nut |
2 |
955N0005- |
|
5 |
Z50B.6.1-5 |
1 |
差速器螺母 |
Nut |
4 |
955N0005- |
|
6 |
B-G002970-00021 |
1 |
轴承32216 |
Bearing |
4 |
955N0005- |
|
7 |
Z50B.6.1-14 |
1 |
瓦盖 |
Cover |
4 |
955N0005- |
|
8 |
Z50B.6.1-6 |
1 |
锁紧片 |
Lock spacer |
4 |
955N0005- |
|
9 |
B-G008550-00001 |
1 |
垫圈10 |
Washer |
4 |
955N0005- |
|
10 |
B-G057860-00001 |
1 |
螺栓M10×1×20 |
Bolt |
4 |
955N0005- |
|
11 |
B-G008550-00003 |
1 |
垫圈22 |
Washer |
8 |
955N0005- |
|
12 |
B-G057820-00239 |
1 |
螺栓M22×85 |
Bolt |
8 |
955N0005- |
|
