SINOMACH CHANGLIN 955N wheel loader parts catalog 07
五、后传动轴 Rear Drive Shaft

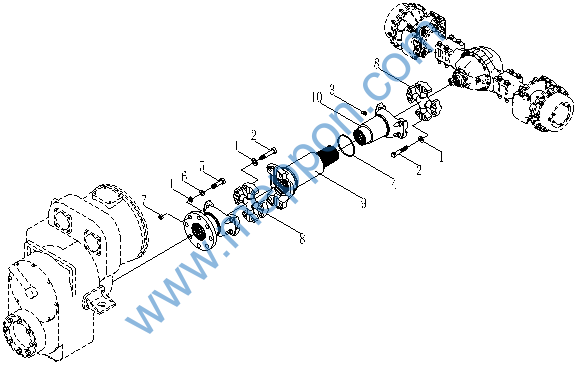

后传动轴 Rear Drive Shaft
后传动轴 Rear Drive Shaft
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
24 |
955N0005- |
|
2 |
B-G057850-00003 |
1 |
螺栓M12×1.25×55-10.9ZnD |
Bolt |
16 |
955N0005- |
|
3 |
JB/ZQ4447-86 |
1 |
油杯M10×1 |
Crease fitting |
1 |
955N0005- |
|
4 |
GB/T3452.1-1992 |
1 |
O形密封圈75×5.7 |
O-ring |
1 |
955N0005- |
|
5 |
B-G057860-00011 |
1 |
螺栓M12×1.5×45-10.9ZnD |
Bolt |
8 |
955N0005- |
|
6 |
B-G00097B-0004 |
1 |
垫圈12 ZnD |
Washer |
8 |
955N0005- |
|
7 |
B-G008890-00014 |
1 |
螺母M12×1.5ZnD |
Nut |
8 |
955N0005- |
|
8 |
T160A |
1 |
万向节总成 |
Cross shaft ass’y |
2 |
955N0005- |
|
9 |
ZL50F.7-03 |
1 |
花键轴 |
Spline yoke |
1 |
955N0005- |
|
ZL50E3.3-4-1 |
1 |
花键套叉 |
Spline shaft |
1 |
955N0005- |
||
ZL50F.7-02 |
1 |
防尘套 |
Sleeve |
1 |
955N0005- |
||
10 |
ZL50F.7-01 |
1 |
花键套 |
Shaft Pipe |
1 |
955N0005- |
|
85Z.01.3.2-2 |
1 |
堵盖 |
Cover |
1 |
955N0005- |
||
|
|||||||
六、后桥 Rear Axle

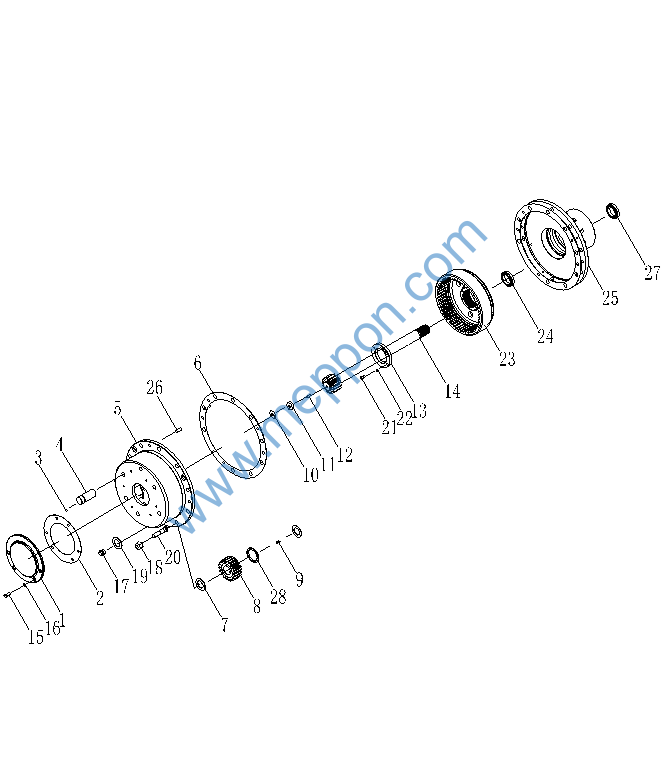

后桥(Ⅰ) Rear Axle(Ⅰ)
后桥(Ⅰ)
Rear Axle(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.6-7A |
盖板 |
Cover |
4 |
955N0005- |
||
2 |
Z50B.6-6 |
1 |
密封垫 |
Washer |
4 |
955N0005- |
|
3 |
B-G003080-00001 |
1 |
钢球10.000-G100-b |
Ball |
12 |
955N0005- |
|
4 |
Z50B.6-14 |
1 |
行星齿轮轴 |
Planet gear shaft |
12 |
955N0005- |
|
5 |
956.6A-1 |
1 |
行星轮架 |
Planet carrier |
4 |
955N0005- |
|
6 |
Z50B.6-17 |
1 |
密封垫 |
Washer |
4 |
955N0005- |
|
7 |
Z50B.6-13B |
1 |
垫片 |
Spacer |
24 |
955N0005- |
|
8 |
Z50B.6C-12 |
1 |
行星齿轮 |
Planet gear |
12 |
955N0005- |
|
9 |
B-G003090-00004 |
1 |
滚针5×23.8 G3 -3、-6 |
Needle roller |
744 |
955N0005- |
|
10 |
Z50B.6-11 |
1 |
调整垫 |
Adjust washer |
3组 |
955N0005- |
|
11 |
Z50B.6-10A |
1 |
半轴定位堵 |
Locator |
4 |
955N0005- |
|
12 |
B-G001190-00015 |
1 |
销A5×25 |
Pin |
4 |
955N0005- |
|
13 |
Z50B.6-4 |
1 |
圆螺母 |
Nut |
4 |
955N0005- |
|
14 |
Z50B.6C-8 |
1 |
太阳轮半轴 |
Half-shaft |
4 |
955N0005- |
|
15 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Bolt |
24 |
955N0005- |
|
16 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
24 |
955N0005- |
|
17 |
B-J010000-00011 |
1 |
螺塞M27×2 |
Plug |
6 |
955N0005- |
|
18 |
Z50B.6-16 |
1 |
轮辋螺母 |
Rim nut |
40 |
0005-0089 |
|
W-10-00026 |
1 |
车轮组合螺母 |
Rim nut |
40 |
0090- |
||
19 |
B-J009820-00008 |
1 |
垫圈27 |
Washer |
8 |
955N0005- |
|
20 |
Z50B.6-15B |
1 |
轮辋螺栓 |
Rim bolt |
40 |
0005-0089 |
|
Z50B.6-15C |
1 |
轮辋螺栓 |
Rim bolt |
40 |
0090- |
||
21 |
B-G000700-00002 |
1 |
螺钉M10×20 |
Screw |
4 |
955N0005- |
|
22 |
B-G000930-00001 |
1 |
垫圈10 |
Spring washer |
4 |
955N0005- |
|
23 |
Z50B.6C-2 |
1 |
内齿圈 |
Internal gear |
4 |
955N0005- |
|
24 |
B-G002970-00024 |
1 |
轴承32221 |
Bearing |
4 |
955N0005- |
|
25 |
Z50E.6E-4A |
1 |
轮毂 |
Wheel hub |
4 |
955N0005- |
|
26 |
B-G001190-00053 |
1 |
销A16×35 |
Pin |
8 |
955N0005- |
|
27 |
B-G002970-00017 |
1 |
轴承32024 |
Bearing |
4 |
955N0005- |
|
28 |
Z50E.6E-3 |
1 |
滚针隔套 |
12 |
955N0005- |
||
