SINOMACH CHANGLIN 955N wheel loader parts catalog 10
七、制动系统 Brake System

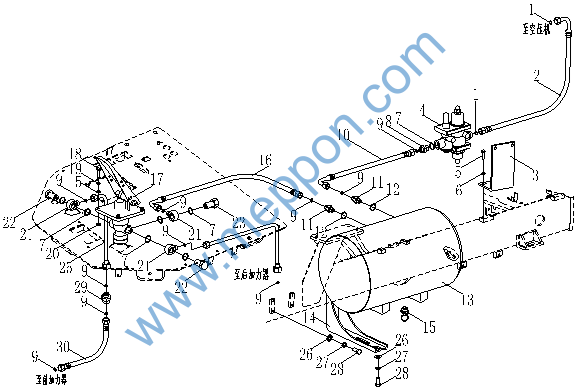

制动系统(Ⅰ) Brake System(Ⅰ)
制动系统(Ⅰ)
Brake System
(Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1
|
Z30E.11-8 |
1 |
紫铜垫 |
Washer |
2 |
955N0005- |
|
2
|
W-18-00121(维柴)
(潍柴) W-18-00134 (上柴D9) W-18-00122 (杭发) |
1
1
1 |
冷凝管|JK99-700801-900
冷凝管JK99-701501A-700
冷凝管|JK99-701501A-1600 |
Pipe
Pipe
Pipe |
1
1
1 |
955N0005- |
|
W-18-00134(上柴D9)
(潍柴) W-18-00134 (上柴D9) W-18-00122 (杭发) |
1
1
1 |
冷凝管|JK99-701501A-700
冷凝管JK99-701501A-700
冷凝管|JK99-701501A-1600 |
Pipe
Pipe
Pipe |
1
1
1 |
955N0005- |
* |
|
W-18-00122(杭发)
(潍柴) W-18-00134 (上柴D9) W-18-00122 (杭发) |
1
1
1 |
冷凝管|JK99-701501A -1600
冷凝管JK99-701501A-700
冷凝管|JK99-701501A-1600 |
Pipe
Pipe
Pipe |
1
1
1 |
955N0005- |
# |
|
3 |
Z50E.9P-1 |
1 |
油水分离器联接板
|
Support |
1 |
955N0005- |
|
4 |
W-18-00023 |
1 |
油水分离器|SH380A-3511002A |
Oil-water separator |
1 |
955N0005- |
|
5 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
2 |
955N0005- |
|
6 |
B-G000930-00017 |
1 |
垫圈8 |
Wsher |
7 |
955N0005- |
|
7 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
10 |
955N0005- |
|
8 |
Z30E.9S-2 |
1 |
接头 |
Joint |
2 |
955N0005- |
|
9 |
B-Q020710-00018 |
1 |
0形圈14×2.4 |
O-ring |
13 |
955N0005- |
|
10 |
W-13-00090 |
1 |
气管DH/G90×18×1.5(L=1600) |
Pipe |
1 |
955N0005- |
|
11 |
Z30.9.4-1 |
1 |
管接头 |
Joint |
2 |
955N0005- |
|
12 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
955N0005- |
|
13 |
Z50E.9N.7 |
1 |
储气筒 |
Air tank |
1 |
955N0005- |
|
14 |
Z50E.9C.3 |
1 |
储气筒支架 |
Support |
2 |
955N0005- |
|
Z50E.9C.3A |
1 |
储气筒支架 |
Support |
2 |
955N0005- |
||
15 |
W-18-00076 |
1 |
手动放水阀|JK99-2215B |
Drain valve |
1 |
955N0005- |
|
16 |
955L.9.5 |
1 |
气管 |
Pipe |
1 |
955N0005- |
|
17 |
W-18-00014 |
1 |
气制动阀|XM60C-3514002 |
Air brake valve |
1 |
955N0005- |
|
18 |
B-G057830-00146 |
1 |
螺栓M8x30ZnD |
Bolt |
5 |
955N0005- |
|
19 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
955N0005- |
|
20 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
955N0005- |
|
21 |
YZ16.9C-2 |
1 |
接头 |
Joint |
3 |
955N0005- |
|
22 |
YZ18J.9-1 |
1 |
铰接螺栓 |
Bolt |
4 |
955N0005- |
|
23 |
YZ16.9C-1 |
1 |
铰接螺栓 |
Bolt |
1 |
955N0005- |
|
24 |
955L.9.4 |
1 |
气管 |
Pipe |
1 |
955N0005- |
|
25 |
Z50F.9.2 |
1 |
气管 |
Pipe |
1 |
955N0005- |
|
26 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955N0005- |
|
27 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
955N0005- |
|
28 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
12 |
955N0005- |
|
29 |
Z50F.9-1 |
1 |
接头 |
Jont |
1 |
955N0005- |
|
30 |
W-13-00022 |
1 |
气管DH/G18(L=1400) |
Pipe |
1 |
955N0005- |
|

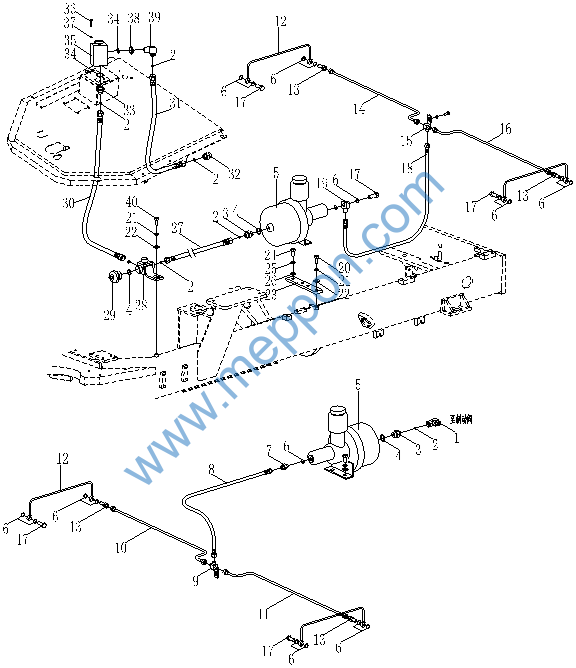

制动系统(Ⅱ) Brake System(Ⅱ)
制动系统(Ⅱ) Brake System(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50E.9T.3 |
1 |
直角接头 |
Joint |
1 |
955N0005- |
|
2 |
B-Q020710-00018 |
1 |
0形圈14×2.4 |
O-ring |
13 |
955N0005- |
|
3 |
Z30E.9S-2 |
1 |
接头 |
Joint |
3 |
955N0005- |
|
4 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
10 |
955N0005- |
|
5 |
W-18-00126 |
1 |
加力器总成|SL509CL-3510002 |
Booster ass‘y |
2 |
955N0005- |
|
6 |
B-J010020-00002 |
1 |
垫圈12 |
Washer |
18 |
955N0005- |
|
7 |
956.9-2 |
1 |
接头 |
Joint |
2 |
955N0005- |
|
8 |
936.9A.4 |
1 |
软管总成 |
Pipe |
1 |
955N0005- |
|
9 |
956.9A.7 |
1 |
三通 |
Tee joint |
1 |
955N0005- |
|
10 |
956.9A.8 |
1 |
前制动器管道(右) |
Right brake hose |
1 |
955N0005- |
|
11 |
956.9A.12 |
1 |
前制动器管道(左) |
Left brake hose |
1 |
955N0005- |
|
12 |
Z50E.9N.2 |
1 |
前制动管路 |
Brake hose |
4 |
955N0005- |
|
13 |
956.9-1 |
1 |
制动钳三通铰接螺栓 |
Bolt |
2 |
955N0005- |
|
14 |
956.9A.9 |
1 |
后制动器管道(右) |
Right brake hose |
1 |
955N0005- |
|
15 |
956.9-3 |
1 |
三通接头 |
Tee joint |
1 |
955N0005- |
|
16 |
956.9A.10 |
1 |
后制动器管道(左) |
Left brake hose |
1 |
955N0005- |
|
17 |
Z30.9.1-1 |
1 |
螺栓M12x1.25×32 |
Bolt |
4 |
955N0005- |
|
18 |
955L.9.1 |
1 |
软管总成 |
Pipe |
1 |
955N0005- |
|
19 |
936.9-1 |
1 |
接头 |
Joint |
1 |
955N0005- |
|
20 |
B-G057830-00004 |
1 |
螺栓M10x25ZnD |
Bolt |
2 |
955N0005- |
|
21 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
955N0005- |
|
22 |
B-G00097B-00002 |
1 |
垫圈10 |
Washer |
2 |
955N0005- |
|
23 |
955L.9-3 |
1 |
后加力器支架 |
Support |
3 |
955N0005- |
|
24 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
12 |
955N0005- |
|
25 |
B-G000930-00003 |
1 |
垫圈12 |
Wsher |
4 |
955N0005- |
|
26 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955N0005- |
|
27 |
W-13-00023 |
1 |
气管DH/G18(L=1500) |
Pipe |
1 |
955N0005- |
|
28 |
955L.9.2 |
1 |
四通 |
Joint |
1 |
955N0005- |
|
29 |
W-11-00046 |
1 |
制动灯开关|JN150 |
Brake lamp switch |
1 |
955N0005- |
|
30 |
W-13-00088 |
1 |
气管DH/G90×18×1.5(L=1200) |
Pipe |
1 |
955N0005- |
|
31 |
W-13-00086 |
1 |
气管DH/G90×18×1.5(L=1400) |
Pipe |
1 |
955N0005- |
|
32 |
955L.9-4 |
1 |
接头 |
Joint |
1 |
955N0005- |
|
33 |
955L.9-1 |
1 |
接头 |
Joint |
1 |
955N0005- |
|
34 |
B-J010020-00001 |
1 |
垫圈 |
Washer |
2 |
955N0005- |
|
35 |
W-18-00116 |
1 |
开关阀|QZ50-3536002 |
Cut off valve |
1 |
955N0005- |
|
36 |
B-G057830-00163 |
1 |
螺栓M5X16ZnD |
Bolt |
2 |
955N0005- |
|
37 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Washer |
2 |
955N0005- |
|
38 |
B-G008080-00002 |
1 |
螺母M10×1 |
Nut |
1 |
955N0005- |
|
39 |
955L.9-2 |
1 |
直角接头 |
Joint |
1 |
955N0005- |
|
40 |
B-G057830-00001 |
1 |
螺栓M10x16ZnD |
Bolt |
1 |
955N0005- |
|
