SINOMACH CHANGLIN 955N wheel loader parts catalog 12

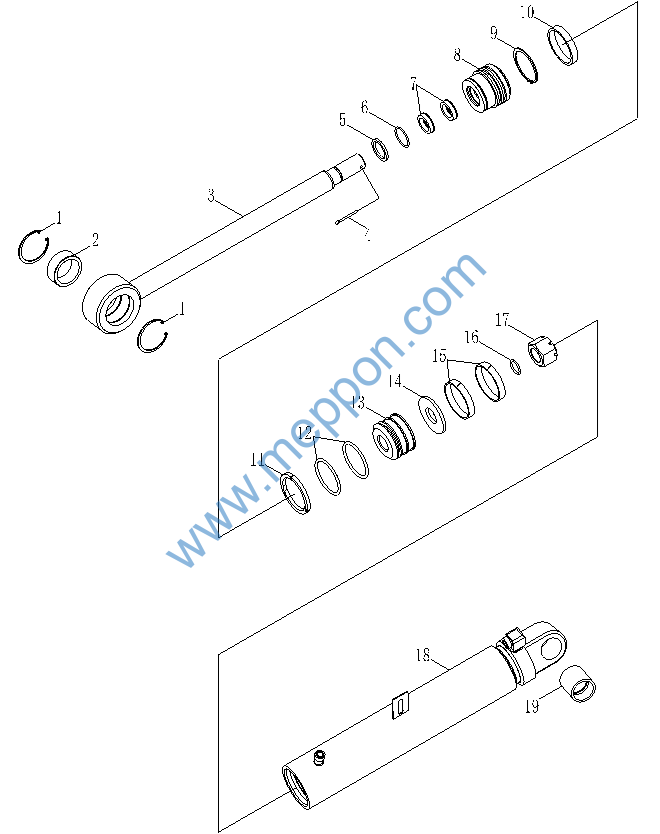

左转向油缸 Left Steering Cylinder
左转向油缸
Left Steering Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
955L.10.4 |
1 |
左转向油缸 |
Left Steering Cylinder |
1 |
955N0005- |
||
1 |
B-G00893A-00010 |
1 |
挡圈62 |
Check ring |
2 |
955N0005- |
|
2 |
B-G091630-00003 |
1 |
关节轴承GE40ES |
Pillow |
1 |
955N0005- |
|
3 |
Z50E.10N.3-1 |
1 |
活塞杆 |
Piston rod |
1 |
955N0005- |
|
4 |
B-G000910-00053 |
1 |
销5×60ZnD |
Pin |
1 |
955N0005- |
|
5 |
B-G10708C-00009 |
1 |
防尘圈FC45×53×5 |
Dust ring |
1 |
955N0005- |
|
6 |
B-Q020710-00072 |
1 |
O形圈50×3.1 |
O-ring |
1 |
955N0005- |
|
7 |
B-G10708A-00003 |
1 |
密封圈Y45×60×12.5 |
Seal ring |
2 |
955N0005- |
|
8 |
Z50B.10.12A-1 |
1 |
导向套 |
Guide sleeve |
1 |
955N0005- |
|
9 |
B-G00894A-00022 |
1 |
挡圈80 |
Check ring |
1 |
955N0005- |
|
10 |
Z15.14.10-6 |
1 |
挡圈 |
Check ring |
1 |
955N0005- |
|
11 |
Z15.14.10-5 |
1 |
卡键 |
Key |
1 |
955N0005- |
|
12 |
B-Q020710-00105 |
1 |
O形圈90×5.7 |
O-ring |
2 |
955N0005- |
|
13 |
Z50B.10.12A-5 |
1 |
活塞 |
Piston |
1 |
955N0005- |
|
14 |
W-15-00067 |
1 |
格莱圈0900|S-55044 |
Ring |
1 |
955N0005- |
|
15 |
Z50B.10.12A-4 |
1 |
支承环90×15×3 |
Support ring |
2 |
955N0005- |
|
16 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
1 |
955N0005- |
|
17 |
B-G094570-00004 |
1 |
螺母M36×2 |
Nut |
1 |
955N0005- |
|
18 |
955L.10.4.1 |
1 |
缸体 |
Cylinder body |
1 |
955N0005- |
|
19 |
Z50E.10N.3-2 |
1 |
衬套 |
Bush |
1 |
955N0005- |
|
九、紧急制动系统 Emergency Brake System

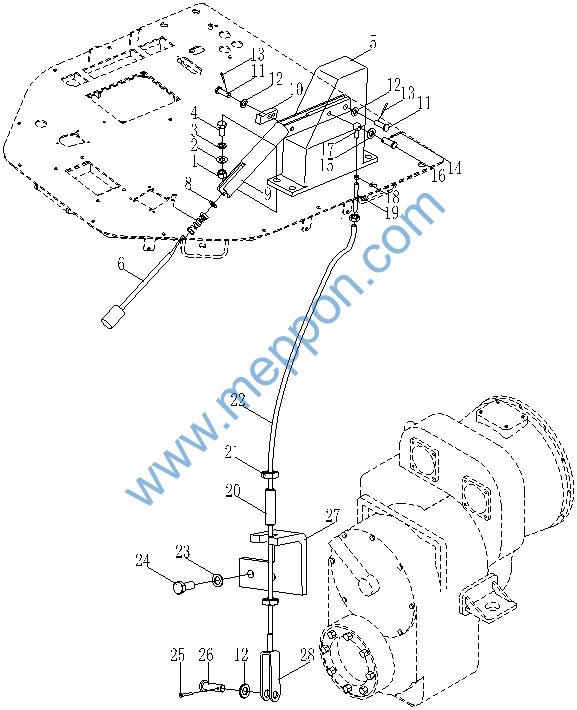

手制动器 Parking Brake
手制动器 Parking Brake
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
4 |
955N0005- |
|
2 |
B-G000930-00003 |
1 |
垫圈 12YH |
Washer |
11 |
955N0005- |
|
3 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
4 |
955N0005- |
|
4 |
B-G057830-00030 |
1 |
螺栓 M12×25ZnD |
Bolt |
4 |
955N0005- |
|
5 |
Z50B.11.2 |
1 |
支架 |
Support |
1 |
955N0005- |
|
6 |
Z30.11B.3.1 |
1 |
钩杆 |
Hook bar |
1 |
955N0005- |
|
7 |
Z30.11B.3-1 |
1 |
弹簧 |
Spring |
1 |
955N0005- |
|
8 |
Z30.11B.3-2 |
1 |
垫片 |
Gasket |
1 |
955N0005- |
|
9 |
Z30.11B.3.2 |
1 |
组合杆 |
Combined rod |
1 |
955N0005- |
|
10 |
Z30.11B.3-3 |
1 |
撑牙块 |
Chunk |
1 |
955N0005- |
|
11 |
Z30.11B-8 |
1 |
销轴 |
Shaft |
3 |
955N0005- |
|
12 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
3 |
955N0005- |
|
13 |
B-G000910-00027 |
1 |
销 3.2×20ZnD |
Pin |
3 |
955N0005- |
|
14 |
B-G000910-00030 |
1 |
销 3.2×24ZnD |
Pin |
1 |
955N0005- |
|
15 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
1 |
955N0005- |
|
16 |
Z30.11B.3-5 |
1 |
销轴 |
Shaft |
1 |
955N0005- |
|
17 |
Z50B.11.1-7 |
1 |
接头 |
Joint |
1 |
955N0005- |
|
18 |
B-G061700-00034 |
1 |
螺母 M6ZnD |
Nut |
3 |
955N0005- |
|
19 |
Z50B.11.1-1 |
1 |
螺纹接杆 |
Bolt connect rod |
2 |
955N0005- |
|
20 |
Z50B.11.1-2 |
1 |
接套 |
Nipple |
2 |
955N0005- |
|
21 |
B-G061720-00003 |
1 |
螺母 M14ZnD |
Nut |
4 |
955N0005- |
|
22 |
955.11.1 |
1 |
软轴总成 |
Flexible shaft |
1 |
955N0005- |
|
23 |
B-G000930-00001 |
1 |
垫圈 |
Washer |
2 |
955N0005- |
|
24 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Bolt |
2 |
955N0005- |
|
25 |
B-G000910-00027 |
1 |
销3.2x20ZnD |
Pin |
2 |
955N0005- |
|
26 |
Z30.11B-8 |
1 |
销轴 |
Shaft |
2 |
955N0005- |
|
27 |
955.11-2 |
1 |
软轴支架 |
Flexible shaft support |
1 |
955N0005- |
|
28 |
955.11-1 |
1 |
叉 |
Fork |
1 |
955N0005- |
|
十、车架 Frame
