SINOMACH CHANGLIN 955N wheel loader parts catalog 13

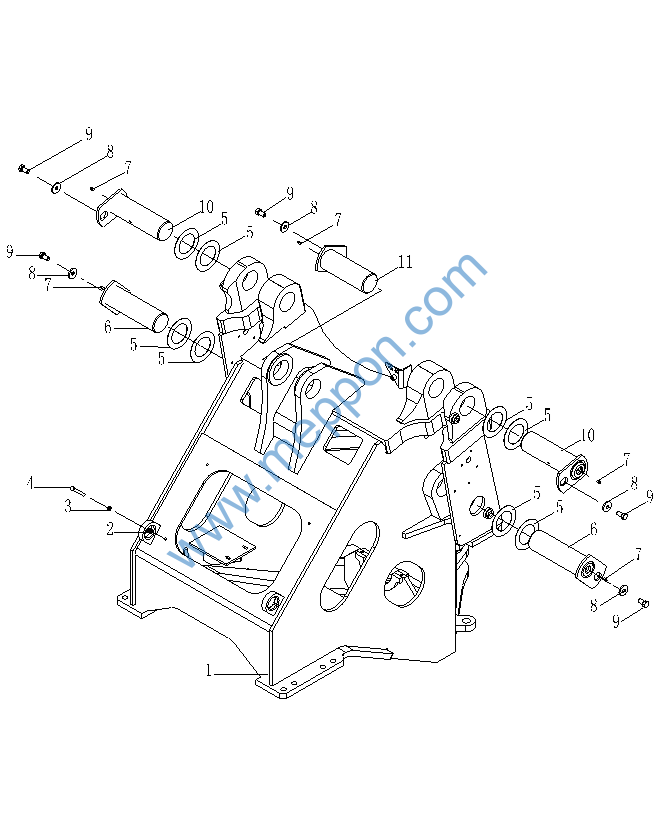

前车架 Front Frame
前车架
Front Frame
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
955N.12.1 |
1 |
前车架 |
Front Frame |
1 |
955N0005- |
|
2 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955N0005- |
|
3 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
955N0005- |
|
4 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Bolt |
4 |
955N0005- |
|
5 |
B-Q01201C-00008 |
1 |
垫片97×150 |
Washer |
8 |
955N0005- |
|
6 |
Z50B.12.12A |
1 |
下铰销 |
Shaft |
2 |
955N0005- |
|
7 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Grease Fitting |
5 |
955N0005- |
|
8 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
5 |
955N0005- |
|
9 |
B-G057830-00066 |
1 |
螺栓M16x25ZnD |
Bolt |
5 |
955N0005- |
|
10 |
Z50B.12.13A |
1 |
上铰销 |
Shaft |
2 |
955N0005- |
|
11 |
Z50B.12B.2 |
1 |
销轴组件 |
Shaft |
1 |
955N0005- |
|

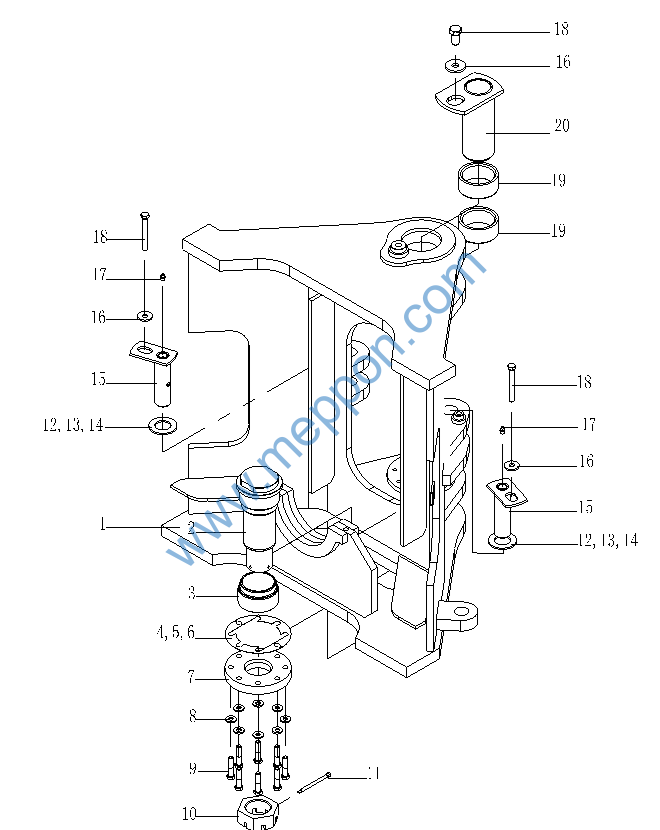

前车架铰接装配 Joint Assembly Of Front Frame
前车架铰接装配
Joint Assembly Of Front Frame
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
955N.12.1 |
1 |
前车架 |
Front Frame |
1 |
955N0005- |
|
2 |
Z50E.12Q-1 |
1 |
下铰接轴 |
Shaft |
1 |
955N0005- |
|
3 |
Z50E.12Q-3 |
1 |
轴套 |
Sleeve |
1 |
955N0005- |
|
4 |
Z50E.12Q-4 |
1 |
调整垫片 |
Washer |
2 |
955N0005- |
|
5 |
Z50E.12Q-5 |
1 |
调整垫片 |
Washer |
2 |
955N0005- |
|
6 |
Z50E.12Q-6 |
1 |
调整垫片 |
Washer |
2 |
955N0005- |
|
7 |
Z50E.12Q-2 |
1 |
板 |
Baffle |
1 |
955N0005- |
|
8 |
Z50G.12D-4 |
1 |
垫圈12 |
Washer |
8 |
955N0005- |
|
9 |
B-G057820-00042 |
1 |
螺栓M12x55-10.9ZnD |
Frame lock |
8 |
955N0005- |
|
10 |
Z50E.12Q-7 |
1 |
螺母 |
Nut |
1 |
955N0005- |
|
11 |
B-G000910-00068 |
1 |
销8×90ZnD |
Shaft |
1 |
955N0005- |
|
12 |
Z50B.12-9 |
1 |
支承垫 |
Washer |
2 |
955N0005- |
|
13 |
Z50B.12-9A |
1 |
支承垫 |
Washer |
2 |
955N0005- |
|
14 |
Z50B.12-9B |
1 |
支承垫 |
Washer |
2 |
955N0005- |
|
15 |
Z50B.12B.3 |
1 |
销轴组件 |
Shaft |
1 |
955N0005- |
|
16 |
B-Q01201E-00001 |
1 |
垫圈12 |
Washer |
2 |
955N0005- |
|
17 |
B-J07940A-00001 |
1 |
油杯M10x1 |
Grease Fitting |
2 |
955N0005- |
|
18 |
B-G057830-00028 |
1 |
螺栓M12x20ZnD |
Frame lock |
2 |
955N0005- |
|
19 |
Z50B.12-11 |
1 |
轴套 |
Sleeve |
2 |
955N0005- |
|
20 |
Z50E.12Q.2 |
1 |
上铰接轴 |
Shaft |
1 |
955N0005- |
|

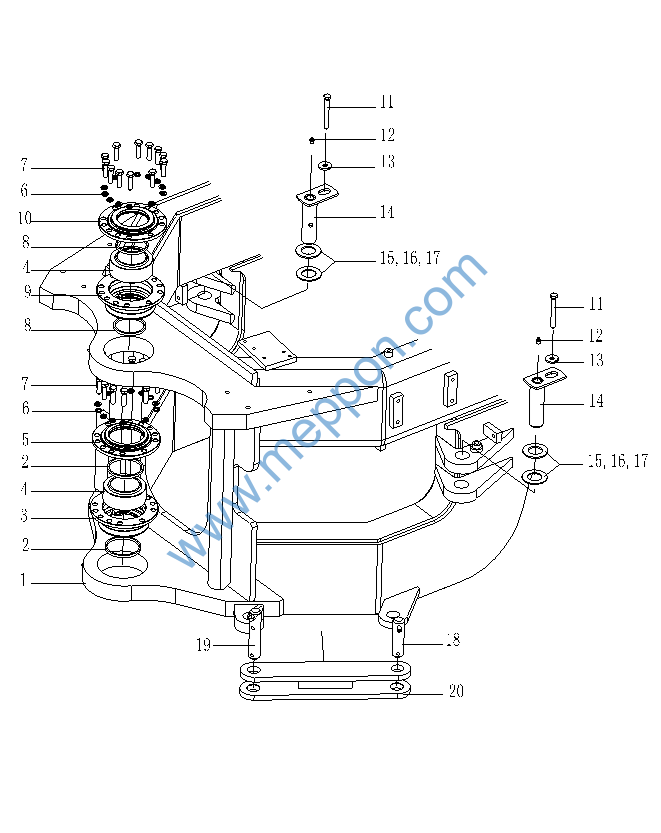

后车架铰接装配 Joint Assembly Of Rear Frame
后车架铰接装配 Joint Assembly Of Rear Frame
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
955N.12A.1 |
1 |
后车架 |
Rear Frame |
1 |
955N0005- |
|
2 |
B-G10708C-00007 |
1 |
骨架防尘圈FB90x100x7 |
Washer |
2 |
955N0005- |
|
3 |
Z50B.12A-4 |
1 |
下轴承座 |
Bearing cover |
1 |
955N0005- |
|
4 |
B-G091630-00007 |
1 |
关节轴承GE80Es |
Bearing |
2 |
955N0005- |
|
5 |
Z50B.12-6 |
1 |
下轴承盖 |
Bearing cover |
1 |
955N0005- |
|
6 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
24 |
955N0005- |
|
7 |
B-G057830-00043 |
1 |
螺栓M12x45ZnD |
Frame lock |
24 |
955N0005- |
|
8 |
B-G10708C-00006 |
1 |
骨架防尘圈FB80x90x7 |
Washer |
2 |
955N0005- |
|
9 |
Z50B.12A-5 |
1 |
上轴承座 |
Bearing cover |
1 |
955N0005- |
|
10 |
Z50B.12-2 |
1 |
上轴承盖 |
Bearing cover |
1 |
955N0005- |
|
11 |
B-J07940A-00001 |
1 |
螺栓M12x20ZnD |
Frame lock |
2 |
955N0005- |
|
12 |
B-G057820-00040 |
1 |
油杯M10x1 |
Grease Fitting |
2 |
955N0005- |
|
13 |
B-Q01201E-00001 |
1 |
垫圈12 |
Washer |
2 |
955N0005- |
|
14 |
Z50B.12B.3 |
1 |
销轴组件 |
Shaft |
2 |
955N0005- |
|
15 |
Z50B.12 |
1 |
支承垫 |
Shim |
2 |
955N0005- |
|
16 |
Z50B.12A |
1 |
支承垫 |
Shim |
2 |
955N0005- |
|
17 |
Z50B.12B |
1 |
支承垫 |
Shim |
2 |
955N0005- |
|
18 |
Z50B.12.14 |
1 |
销 |
Shaft |
2 |
955N0005- |
|
19 |
Z50B.12A.3 |
1 |
车架锁 |
Frame Lock |
1 |
955N0005- |
|
20 |
B-G000910-00008 |
1 |
销10x60ZnD |
Shaft |
1 |
955N0005- |
|
