SINOMACH CHANGLIN 955T wheel loader parts catalog 18

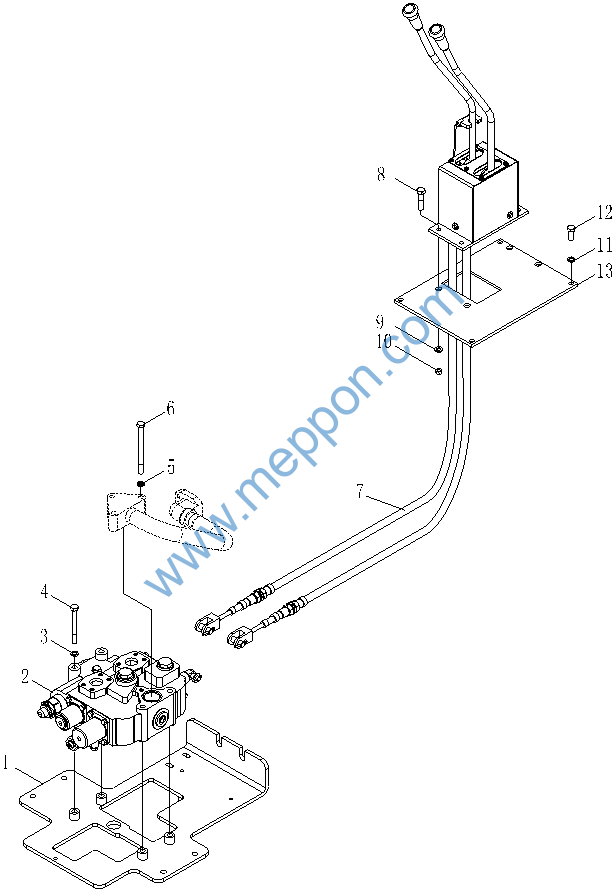

工作液压系统(两联)(Ⅱ) Hydraulic System(Ⅱ)
工作液压系统(两联)(Ⅱ)
Hydraulic System(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
1 |
Z-95N-340-00003 |
1 |
板955N.34.11 |
Plate |
1 |
955T0008- |
||
2 |
W-07-00214 |
1 |
多路换向阀|GDF32-YL18 |
Valve |
1 |
955T0008- |
||
3 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
955T0008- |
||
4 |
B-G057820-00032 |
1 |
螺栓M12x135-10.9ZnD |
Bolt |
2 |
955T0008- |
||
5 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
955T0008- |
||
6 |
B-G057820-00275 |
1 |
螺栓M12x180-10.9ZnD |
Bolt |
2 |
955T0008- |
||
7 |
W-12-00631 |
1 |
操纵软轴总成WJ11-50-107 |
Control device |
1 |
955T0008- |
||
8 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
4 |
955T0008- |
||
9 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
955T0008- |
||
10 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
955T0008- |
||
11 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
4 |
955T0008- |
||
12 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
955T0008- |
||
13 |
Z-95N-340-00027 |
1 |
软轴操纵连接板955N.34.13 |
Plate |
1 |
955T0008- |
||

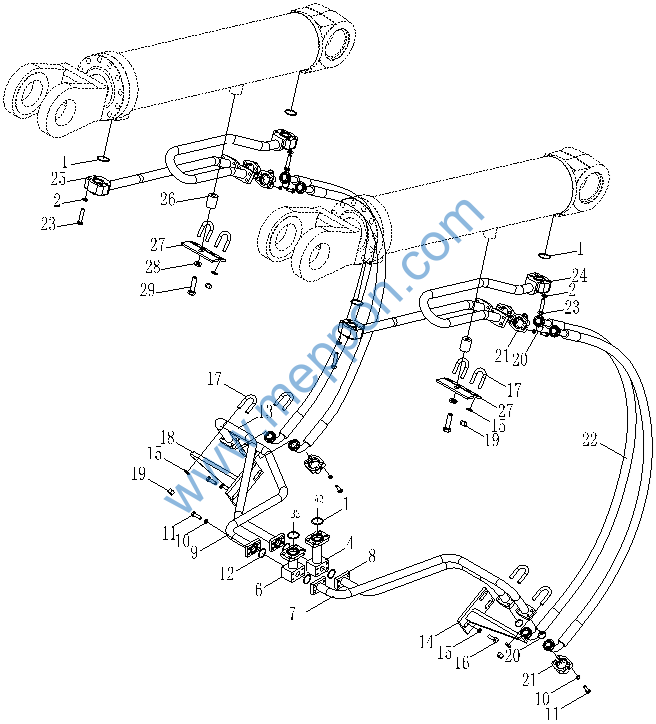

工作液压系统(两联)(Ⅲ) Hydraulic System(Ⅲ)
工作液压系统(两联)(Ⅲ)
Hydraulic System(Ⅲ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
1 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
6 |
955T0008- |
||
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
24 |
955T0008- |
||
3 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
955T0008- |
||
4 |
Z-95N-340-00009 |
1 |
油管955N.34.4 |
Oil pipe |
1 |
955T0008- |
||
5 |
B-G057820-00017 |
1 |
螺栓M10x60-10.9ZnD |
Bolt |
4 |
955T0008- |
||
6 |
Z-95N-340-00008 |
1 |
油管955N.34.3 |
Oil pipe |
1 |
955T0008- |
||
7 |
Z-95N-340-00010 |
1 |
油管955N.34.5 |
Oil pipe |
1 |
955T0008- |
||
8 |
Z-95N-340-00011 |
1 |
油管955N.34.6 |
Oil pipe |
1 |
955T0008- |
||
9 |
Z-95N-340-00012 |
1 |
油管955N.34.7 |
Oil pipe |
1 |
955T0008- |
||
10 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
40 |
955T0008- |
||
11 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
40 |
955T0008- |
||
12 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
1 |
955T0008- |
||
13 |
Z-95N-340-00013 |
1 |
油管955N.34.8 |
Oil pipe |
1 |
955T0008- |
||
14 |
Z-15B-140-00085 |
1 |
支板Z50B.14.27 |
Plate |
1 |
955T0008- |
||
15 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
22 |
955T0008- |
||
16 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
6 |
955T0008- |
||
17 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-pipe clamp |
8 |
955T0008- |
||
18 |
Z-15B-140-00093 |
1 |
支板Z50B.14.26 |
Plate |
1 |
955T0008- |
||
19 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
8 |
955T0008- |
||
20 |
B-G03452A-00009 |
1 |
O形圈25×3.55 |
O-ring |
8 |
955T0008- |
||
21 |
B-Q020140-00001 |
1 |
分离式法兰A32.6/35 |
Flange |
16 |
955T0008- |
||
22 |
Z-95L-140-00019 |
1 |
软管总成955L.14.9 |
Hose |
4 |
955T0008- |
||
23 |
B-G057820-00014 |
1 |
螺栓M10x50-10.9ZnD |
Bolt |
16 |
955T0008- |
||
24 |
Z-15B-140-00094 |
1 |
油管Z50B.14.23 |
Oil pipe |
1 |
955T0008- |
||
25 |
Z-95N-34A-00006 |
1 |
油管Z50B.14.9B |
Oil pipe |
1 |
955T0008- |
||
26 |
Z-15B-140-00087 |
1 |
衬垫Z50B.14-4 |
2 |
955T0008- |
|||
27 |
Z-15B-140-00095 |
1 |
板Z50B.14-3 |
Plate |
2 |
955T0008- |
||
28 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
955T0008- |
||
29 |
B-G057820-00043 |
1 |
螺栓M12x55ZnD |
Bolt |
2 |
955T0008- |
||
工作液压系统(两联)(Ⅳ) Hydraulic System(Ⅳ)
工作液压系统(两联)(Ⅳ)
Hydraulic System(Ⅳ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
1 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
955T0008- |
||
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
43 |
955T0008- |
||
3 |
Z-956-14E-00027 |
1 |
罩板956.14E.12A |
Plate |
1 |
955T0008- |
||
4 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
2 |
955T0008- |
||
5 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
955T0008- |
||
6 |
B-Q020140-00003 |
1 |
分离式法兰A44.1/21 |
Flange |
16 |
955T0008- |
||
7 |
B-G03452A-00014 |
1 |
O形圈37.5×3.55 |
O-ring |
8 |
955T0008- |
||
8 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-pipe clamp |
3 |
955T0008- |
||
9 |
Z-95T-140-00065 |
1 |
油管955T.14.16 |
Oil pipe |
1 |
955T0008- |
||
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
14 |
955T0008- |
||
11 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
6 |
955T0008- |
||
12 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
3 |
955T0008- |
||
13 |
B-G057820-00017 |
1 |
螺栓M10X60-10.9ZnD |
Bolt |
4 |
955T0008- |
||
14 |
Z-15E-44M-00005 |
1 |
标尺Z50E.44M-1 |
Plate |
1 |
955T0008- |
||
15 |
Z-95N-34A-00010 |
1 |
软管总成955N.34A.7 |
Hose |
2 |
955T0008- |
||
16 |
Z-95N-140-00024 |
1 |
橡胶套 |
Pipe clamp |
2 |
955T0008- |
||
17 |
Z-95N-34A-00002 |
1 |
油管955N.34A.2 |
Oil pipe |
1 |
955T0008- |
||
18 |
Z-95N-34A-00008 |
1 |
油管955N.34A.6 |
Oil pipe |
1 |
955T0008- |
||
19 |
Z-95N-140-00023 |
1 |
板955N.14-2 |
Plate |
2 |
955T0008- |
||
20 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
955T0008- |
||
21 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
8 |
955T0008- |
||
22 |
Z-95N-340-00007 |
1 |
多路阀回油管955N.34.2 |
Oil pipe |
1 |
955T0008- |
||
23 |
B-Q020710-00077 |
1 |
O形圈54×3.5 |
O-ring |
1 |
955T0008- |
||
24 |
B-G057830-00191 |
1 |
螺栓M10×65-10.9ZnD |
Bolt |
1 |
955T0008- |
||
25 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
955T0008- |
||
26 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
955T0008- |
||
27 |
Z-95N-340-00001 |
1 |
多路阀进油管955N.34.1 |
Oil pipe |
1 |
955T0008- |
||
28 |
Z-956-14A-00115 |
1 |
U形管夹956.14A-4 |
U-pipe clamp |
1 |
955T0008- |
||
29 |
Z-936-140-00072 |
1 |
右支板936.14.22 |
Plate |
1 |
955T0008- |
||
30 |
B-G057830-00009 |
1 |
螺栓M10X30-10.9ZnD |
Bolt |
16 |
955T0008- |
||
31 |
Z-95L-140-00018 |
1 |
软管总成955L.14.8 |
Hose |
1 |
955T0008- |
||
32 |
Z-95L-140-00017 |
1 |
软管总成955L.14.7 |
Hose |
1 |
955T0008- |
||
33 |
Z-95N-340-00024 |
1 |
软轴保护罩板955N.34-1 |
Plate |
1 |
955T0008- |
||
