SINOMACH CHANGLIN 955T wheel loader parts catalog 19

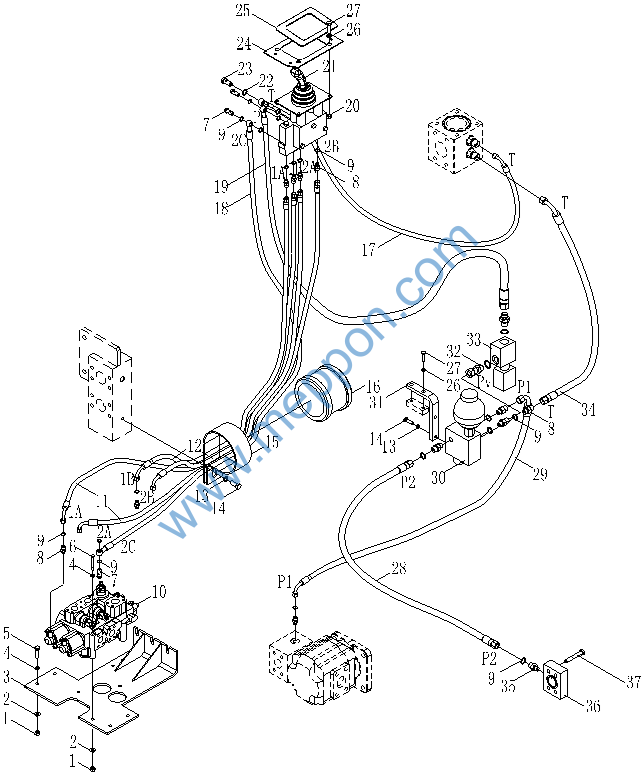

*工作液压系统(先导)(Ⅴ) Hydraulic System(Ⅴ)
*工作液压系统(先导)(Ⅴ)
Hydraulic System(Ⅴ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
7 |
955T0008- |
||
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
7 |
955T0008- |
||
3 |
Z-95N-44D-00015 |
1 |
板955N.44D-1 |
Plate |
1 |
955T0008- |
||
4 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
955T0008- |
||
5 |
B-G057830-00043 |
1 |
螺栓M12x45ZnD |
Bolt |
4 |
955T0008- |
||
6 |
B-G057820-00033 |
1 |
螺栓M12x150-10.9ZnD |
Bolt |
3 |
955T0008- |
||
7 |
B-J009990-00003 |
1 |
螺栓M14x1.5×35 |
Bolt |
3 |
955T0008- |
||
8 |
Z-16H-140-00056 |
1 |
接头Z60H.14-5 |
Joint |
13 |
955T0008- |
||
9 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
15 |
955T0008- |
||
10 |
W-07-00030 |
1 |
多路换向阀|D32II |
Value |
1 |
955T0008- |
||
*** |
W-07-00031 |
1 |
多路换向阀|D32III |
Value |
1 |
|||
11 |
Z-956-14E-00025 |
1 |
胶管接头956.14E.13 |
Hose |
2 |
955T0008- |
||
*** |
Z-956-14E-00025 |
1 |
胶管接头956.14E.13 |
Hose |
3 |
|||
12 |
Z-956-14E-00002 |
1 |
胶管接头956.14E.10 |
Hose |
2 |
955T0008- |
||
*** |
Z-956-14E-00002 |
1 |
胶管接头956.14E.10 |
Hose |
3 |
|||
13 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
3 |
955T0008- |
||
14 |
B-G057830-00143 |
1 |
螺栓M8x25ZnD |
Bolt |
3 |
955T0008- |
||
15 |
Z-15E-34F-00023 |
1 |
压板Z50E.34F.6-2 |
Plate |
1 |
955T0008- |
||
16 |
Z-15E-34F-00024 |
1 |
橡胶垫Z50E.34F.6-3 |
Rubber plate |
1 |
955T0008- |
||
17 |
Z-95N-14F-00005 |
1 |
软管总成955N.14F.5 |
Hose |
1 |
955T0008- |
||
18 |
Z-956-14E-00003 |
1 |
胶管接头(2C)956.14E.11 |
Hose |
1 |
955T0008- |
||
19 |
Z-95N-14F-00004 |
软管总成955N.14F.4 |
Hose |
1 |
955T0008- |
|||
20 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
955T0008- |
||
21 |
W-07-00209 |
1 |
先导阀|DXS-00 |
Value |
1 |
955T0008- |
||
*** |
W-07-00526 |
先导阀DJS3-00(SC1) |
Value |
1 |
||||
22 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
955T0008- |
||
23 |
B-J009990-00005 |
1 |
螺栓M18x1.5×38 |
Bolt |
1 |
955T0008- |
||
24 |
Z-956-160-00159 |
1 |
过渡板956.16-5 |
Plate |
1 |
955T0008- |
||
25 |
Z-94H-160-00012 |
1 |
先导阀饰盖947H.16-3 |
Valve cover |
1 |
955T0008- |
||
26 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
8 |
955T0008- |
||
27 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
955T0008- |
||
28 |
Z-95N-14F-00001 |
1 |
软管总成955N.14F.1 |
Hose |
1 |
955T0008- |
||
29 |
Z-95N-14F-00002 |
1 |
软管总成955N.14F.2 |
Hose |
1 |
955T0008- |
||
30 |
W-07-00172 |
1 |
先导供油阀DGf-00 |
Value |
1 |
955T0008- |
||
31 |
Z-956-14E-00024 |
1 |
板956.14E-2 |
Plate |
1 |
955T0008- |
||
32 |
Z-959-140-00075 |
1 |
接头体959.14.32 |
Joint |
1 |
955T0008- |
||
33 |
W-07-00382 |
1 |
电磁换向阀|EMDV-O7-24DL |
Value |
1 |
955T0008- |
||
34 |
Z-95N-14F-00003 |
1 |
软管总成955N.14F.3 |
Hose |
1 |
955T0008- |
||
35 |
Z-15G-10E-00006 |
1 |
接头Z50G.10E-2 |
Joint |
1 |
955T0008- |
||
36 |
Z-95H-100-00001 |
1 |
三通体957H.10-3 |
Value |
1 |
955T0008- |
||
37 |
B-G057820-00020 |
1 |
螺栓M10x65-10.9ZnD |
Bolt |
4 |
955T0008- |

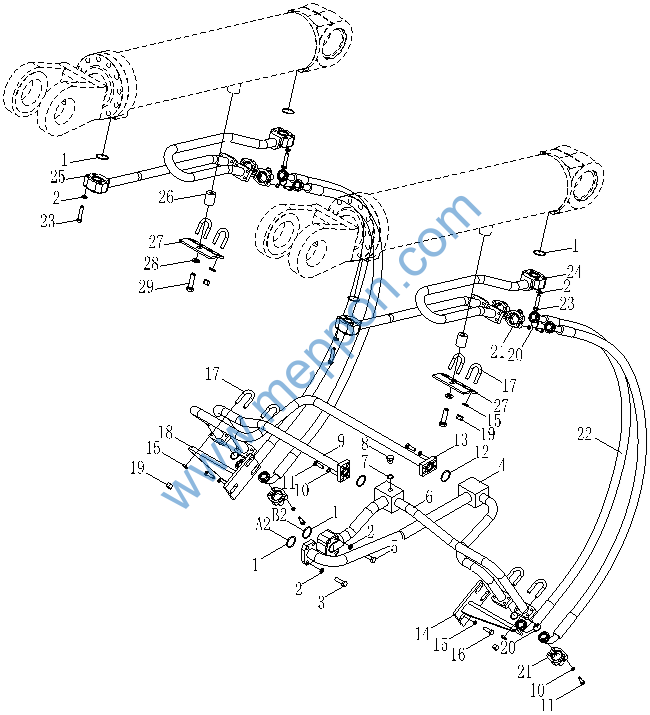

*工作液压系统(先导)(Ⅵ) Hydraulic System(Ⅵ)
*工作液压系统(先导)(Ⅵ)
Hydraulic System(Ⅵ)
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件Spare Parts |
选装 Cho |
|
1 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
6 |
955T0008- |
||
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
24 |
955T0008- |
||
3 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
955T0008- |
||
4 |
Z-95N-44D-00006 |
1 |
油管955N.44D.3 |
Oil pipe |
1 |
955T0008- |
||
5 |
B-G057820-00017 |
1 |
螺栓M10x60-10.9ZnD |
Bolt |
4 |
955T0008- |
||
6 |
Z-95N-44D-00001 |
1 |
油管955N.44D.1 |
Oil pipe |
1 |
955T0008- |
||
7 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
1 |
955T0008- |
||
8 |
B-J010000-00002 |
1 |
螺塞M14x1.5 |
Plug screw |
1 |
955T0008- |
||
9 |
Z-95N-44D-00004 |
1 |
油管955N.44D.2 |
Oil pipe |
1 |
955T0008- |
||
10 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
40 |
955T0008- |
||
11 |
B-G057830-00145 |
1 |
螺栓M8x30-10.9ZnD |
Bolt |
40 |
955T0008- |
||
12 |
B-Q020710-00057 |
1 |
O形圈36×3.5 |
O-ring |
1 |
955T0008- |
||
13 |
Z-95N-44D-00009 |
1 |
油管955N.44D.4 |
Oil pipe |
1 |
955T0008- |
||
14 |
Z-15B-140-00085 |
1 |
支板Z50B.14.27 |
Plate |
1 |
955T0008- |
||
15 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
22 |
955T0008- |
||
16 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
6 |
955T0008- |
||
17 |
B-Q020120-00003 |
1 |
U形管夹A28 |
U-pipe clamp |
8 |
955T0008- |
||
18 |
Z-15B-140-00093 |
1 |
支板Z50B.14.26 |
Plate |
1 |
955T0008- |
||
19 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
8 |
955T0008- |
||
20 |
B-G03452A-00009 |
1 |
O形圈25×3.55 |
O-ring |
8 |
955T0008- |
||
21 |
B-Q020140-00001 |
1 |
分离式法兰A32.6/35 |
Flange |
16 |
955T0008- |
||
22 |
Z-95L-140-00019 |
1 |
软管总成955L.14.9 |
Hose |
4 |
955T0008- |
||
23 |
B-G057820-00014 |
1 |
螺栓M10x50-10.9ZnD |
Bolt |
16 |
955T0008- |
||
24 |
Z-15B-140-00094 |
1 |
油管Z50B.14.23 |
Oil pipe |
1 |
955T0008- |
||
25 |
Z-95N-34A-00006 |
1 |
油管955N.34A.5 |
Oil pipe |
1 |
955T0008- |
||
26 |
Z-15B-140-00087 |
1 |
衬垫Z50B.14-4 |
2 |
955T0008- |
|||
27 |
Z-15B-140-00095 |
1 |
板Z50B.14-3 |
Plate |
2 |
955T0008- |
||
28 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
2 |
955T0008- |
||
29 |
B-G057820-00043 |
1 |
螺栓M12x55ZnD |
Bolt |
2 |
955T0008- |
||
*工作液压系统(先导)(Ⅶ) Hydraulic System(Ⅶ)
*工作液压系统(先导)(Ⅶ)
Hydraulic System(Ⅶ)
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
1 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
955T0008- |
||
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
42 |
955T0008- |
||
3 |
Z-956-14E-00027 |
1 |
罩板956.14E.12A |
Plate |
1 |
955T0008- |
||
4 |
B-G057830-00015 |
1 |
螺栓M10x40ZnD |
Bolt |
2 |
955T0008- |
||
5 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
955T0008- |
||
6 |
B-Q020140-00003 |
1 |
分离式法兰A44.1/21 |
Flange |
16 |
955T0008- |
||
7 |
B-G03452A-00014 |
1 |
O形圈37.5×3.55 |
O-ring |
8 |
955T0008- |
||
8 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-pipe clamp |
3 |
955T0008- |
||
9 |
Z-956-14A-00082 |
1 |
油管956.14A.25 |
Oil pipe |
1 |
955T0008- |
||
10 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
14 |
955T0008- |
||
11 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
6 |
955T0008- |
||
12 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
3 |
955T0008- |
||
13 |
B-G057820-00017 |
1 |
螺栓M10X60-10.9ZnD |
Bolt |
4 |
955T0008- |
||
14 |
Z-15E-44M-00005 |
1 |
标尺Z50E.44M-1 |
Plate |
1 |
955T0008- |
||
15 |
Z-95N-34A-00010 |
1 |
软管总成955N.34A.7 |
Hose |
2 |
955T0008- |
||
16 |
Z-95N-140-00024 |
1 |
橡胶套955N.14-3 |
Pipe clamp |
2 |
955T0008- |
||
17 |
Z-95N-44D-00013 |
1 |
油管955N.44D.6 |
Oil pipe |
1 |
955T0008- |
||
18 |
Z-95N-44D-00011 |
1 |
油管955N.44D.5 |
Oil pipe |
1 |
955T0008- |
||
19 |
Z-95N-140-00023 |
1 |
板955N.14-2 |
Plate |
2 |
955T0008- |
||
20 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
955T0008- |
||
21 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
8 |
955T0008- |
||
22 |
Z-15E-34H-00001 |
1 |
多路阀回油管Z50E.34H.6 |
Oil pipe |
1 |
955T0008- |
||
23 |
B-Q020710-00077 |
1 |
O形圈54×3.5 |
O-ring |
1 |
955T0008- |
||
24 |
B-G057830-00050 |
1 |
螺栓M12x65ZnD |
Bolt |
4 |
955T0008- |
||
25 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
955T0008- |
||
26 |
B-G057830-00034 |
1 |
螺栓M12x30ZnD |
Bolt |
4 |
955T0008- |
||
27 |
Z-955-140-00008 |
1 |
多路阀进油管955.14.4 |
Oil pipe |
1 |
955T0008- |
||
*** |
Z-95N-14B-00005 |
1 |
多路阀进油管955N.14B.3 |
Oil pipe |
1 |
|||
28 |
Z-956-14A-00115 |
1 |
U形管夹956.14A-4 |
U-pipe clamp |
1 |
955T0008- |
||
29 |
Z-936-140-00072 |
1 |
右支板936.14.22 |
Plate |
1 |
955T0008- |
||
30 |
B-G057830-00009 |
1 |
螺栓M10X30-10.9ZnD |
Bolt |
16 |
955T0008- |
||
31 |
Z-95L-140-00018 |
1 |
软管总成955L.14.8 |
Hose |
1 |
955T0008- |
||
32 |
Z-95L-140-00017 |
1 |
软管总成955L.14.7 |
Hose |
1 |
955T0008- |
||
