SINOMACH CHANGLIN 955T wheel loader parts catalog 20

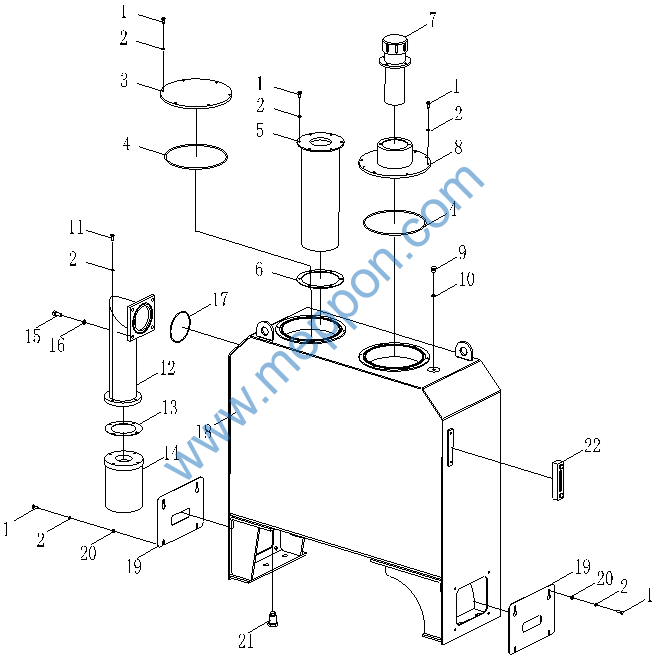

油箱 Hydraulic Tank
油箱
Hydraulic Tank
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
Z-95T-14C-00001 |
1 |
油箱955T.14C.1 |
Hydraulic Tank |
1 |
955T0008- |
|||
1 |
B-G057830-00138 |
1 |
螺栓M8×20 |
Bolt |
26 |
955T0008- |
||
2 |
B-G000930-00017 |
1 |
弹簧垫圈– 8 |
Washer |
30 |
955T0008- |
||
3 |
Z-956-14A-00182 |
2 |
压盖956.14A.1-4A |
Cover |
1 |
955T0008- |
||
4 |
B-G03452A-00118 |
1 |
O形圈243×5.3 |
O-Ring |
2 |
955T0008- |
||
5 |
W-15-01696 |
1 |
回油滤芯 |
Return oil filter |
1 |
955T0008- |
||
6 |
Z-95N-44S-00001 |
1 |
密封垫955N.44S.1-1 |
Sealing gasket |
1 |
955T0008- |
||
7 |
W-15-00390 |
1 |
空气滤清器QL-10C-00 |
Air cleaner |
1 |
955T0008- |
||
8 |
Z-96T-140-00026 |
1 |
加油口座956T.14.1-2 |
Gas holder |
1 |
955T0008- |
||
9 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Drain plug |
1 |
955T0008- |
||
10 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
1 |
955T0008- |
||
11 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Bolt |
4 |
955T0008- |
||
12 |
Z-95T-14C-00011 |
1 |
油管组件955T.14C.1.2 |
Oil pipe |
1 |
955T0008- |
||
13 |
Z-956-14A-00041 |
1 |
密封垫956.14A.1-2 |
Sealing gasket |
1 |
955T0008- |
||
14 |
W-15-00519 |
1 |
吸油过滤器WU-1500×120F-J |
Filter cover |
1 |
955T0008- |
||
15 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
4 |
955T0008- |
||
16 |
B-G000930-00003 |
1 |
弹簧垫圈 – 12 |
Washer |
4 |
955T0008- |
||
17 |
B-Q020710-00161 |
1 |
O形圈130×3.5 |
O-Ring |
1 |
955T0008- |
||
18 |
Z-95T-14C-00002 |
2 |
箱体955T.14C.1.1 |
Case |
1 |
955T0008- |
||
19 |
Z-15B-140-00017 |
2 |
盖板Z50B.14.21-4 |
Plate |
2 |
955T0008- |
||
20 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
8 |
955T0008- |
||
21 |
Z-15B-140-00003 |
2 |
螺塞Z50B.14.21-5 |
Drain plug |
1 |
955T0008- |
||
22 |
W-15-00168 |
1 |
液位计总成YWZ-127 |
Liquid-level meter |
1 |
955T0008- |
||

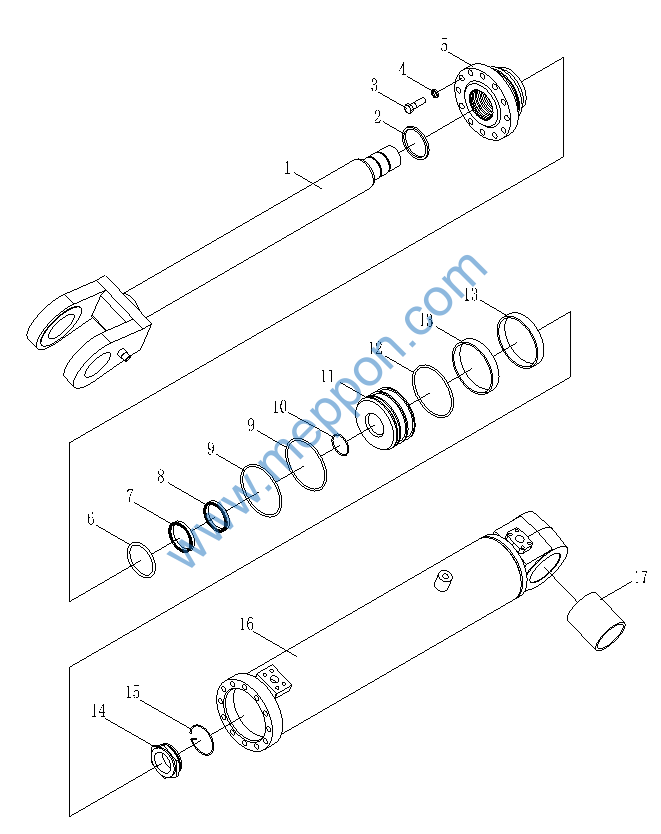

举升油缸 Boom Cylinder
举升油缸
Boom Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
Z-95N-34A-00005 |
1 |
举升油缸(包含下述所有零件)955N.34A.4 |
Boom Cylinder |
2 |
955T0008- |
|||
1 |
Z-956-14A-00028 |
1 |
活塞杆956.14A.10.1 |
Piston rod |
1 |
955T0008- |
||
2 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Dustproof ring |
1 |
955T0008- |
N |
|
3 |
B-G057850-00021 |
1 |
螺栓M16x1.5x55ZnD |
Bolt |
12 |
955T0008- |
||
4 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
12 |
955T0008- |
||
5 |
Z-956-14A-00033 |
1 |
缸头956.14A.10-1 |
Guide sleeve |
1 |
955T0008- |
||
6 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-Ring |
1 |
955T0008- |
N |
|
7 |
W-15-00424 |
Y形圈MA39-68197 |
Seal circle |
1 |
955T0008- |
N |
||
8 |
B-G10708A-00010 |
1 |
密封圈Y90x105x12.5 |
Seal circle |
1 |
955T0008- |
N |
|
9 |
B-Q020710-00154 |
1 |
O形圈160×5.7 |
O-Ring |
2 |
955T0008- |
N |
|
10 |
B-Q020710-00153 |
1 |
O形圈65×3.1 |
O-Ring |
1 |
955T0008- |
N |
|
11 |
Z-15B-140-00025 |
1 |
活塞Z50B.14.10B-2 |
Piston |
1 |
955T0008- |
||
12 |
W-15-00076 |
1 |
格莱圈1600|S-55044 |
Glyd ring |
1 |
955T0008- |
N |
|
13 |
Z-15B-140-00026 |
1 |
支承环Z50B.14.10B-4 |
Support ring |
2 |
955T0008- |
N |
|
14 |
Z-15B-140-00072 |
1 |
锁紧螺母Z50B.14.10B-3 |
Nut |
1 |
955T0008- |
||
15 |
Z-15B-140-00048 |
1 |
止动钢丝圈Z50B.14.10-6 |
steel wire |
1 |
955T0008- |
||
16 |
Z-956-14A-00030 |
1 |
缸体956.14A.10.2 |
Cylinder body |
1 |
955T0008- |
||
17 |
Z-15B-140-00049 |
1 |
轴套Z50B.14.10-7A |
bushing |
1 |
955T0008- |
||
P-203-01-027 |
举升油缸密封件(包含2、6、7、8、9、10、12、13号零件) |
|||||||

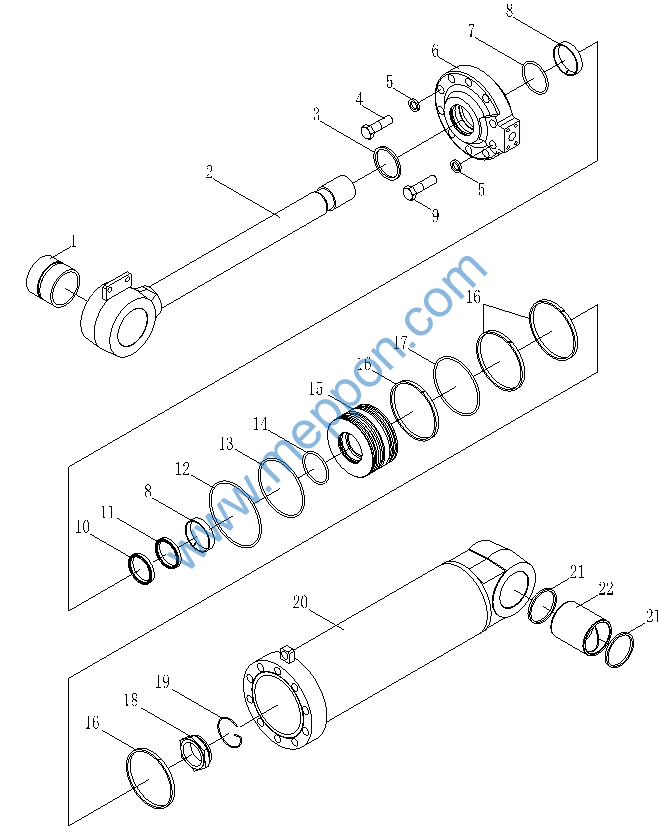

转斗油缸Bucket Cylinder
转斗油缸
Bucket Cylinder
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|
Z-95N-34A-00004 |
1 |
转斗油缸(包含下述所有零件)955N.34A.3 |
Bucket Cylinder |
2 |
955T0008- |
|||
Z-95N-44A-00001 |
1 |
转斗油缸(包含下述所有零件,个别为*号件)955N.44A.1 |
Bucket Cylinder |
2 |
955T0008- |
* |
||
1 |
Z-15B-140-00073 |
1 |
轴套Z50B.14.18A-1A |
bushing |
1 |
955T0008- |
||
2 |
Z-956-14A-00129 |
1 |
活塞杆956.14A.13A.1 |
Piston rod |
1 |
955T0008- |
||
Z-956-14B-00002 |
1 |
活塞杆956.14B.1.1 |
Piston rod |
1 |
955T0008- |
* |
||
3 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Dustproof ring |
1 |
955T0008- |
N |
|
4 |
B-G057850-00040 |
1 |
螺栓M24x2x90-10.9ZnD |
Bolt |
8 |
955T0008- |
||
5 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
10 |
955T0008- |
||
6 |
Z-15B-140-00055 |
1 |
缸头Z50B.14.18B-1 |
Guide sleeve |
1 |
955T0008- |
||
7 |
B-Q020710-00155 |
1 |
O形圈150×5.7 |
O-Ring |
1 |
955T0008- |
N |
|
8 |
Z-15B-140-00054 |
1 |
支承环Z50B.14.18A-2 |
Support ring |
2 |
955T0008- |
N |
|
9 |
B-G057850-00037 |
1 |
螺栓M24x2x105-10.9ZnD |
Bolt |
2 |
955T0008- |
||
10 |
W-15-00425 |
1 |
密封圈Y90x110x12 |
Seal circle |
1 |
955T0008- |
N |
|
11 |
W-15-00083 |
1 |
斯特圈0900|S-55013 |
Seal circle |
1 |
955T0008- |
N |
|
12 |
B-Q020710-00165 |
1 |
O形圈203×5.7 |
O-Ring |
1 |
955T0008- |
N |
|
13 |
B-Q020710-00150 |
1 |
O形圈180×5.7 |
O-Ring |
1 |
955T0008- |
N |
|
14 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-Ring |
2 |
955T0008- |
N |
|
15 |
Z-956-14A-00134 |
1 |
活塞956.14A.13A-1 |
Piston |
1 |
955T0008- |
||
Z-15B-140-00076 |
1 |
活塞Z50B.14.18A-5 |
Piston |
1 |
* |
|||
16 |
Z-15B-140-00059 |
1 |
支承环Z50B.14.18A-4 |
Support ring |
4 |
955T0008- |
N |
|
17 |
W-15-00077 |
1 |
格莱圈1800|S-55044 |
Glyd ring |
1 |
955T0008- |
N |
|
18 |
Z-956-14A-00135 |
1 |
锁紧螺母956.14A.13A-2 |
Nut |
1 |
955T0008- |
||
Z-15B-140-00060 |
1 |
锁紧螺母Z50B.14.18A-6 |
Nut |
1 |
* |
|||
19 |
Z-15B-140-00077 |
1 |
止动钢丝圈Z50B.14.18A-7 |
steel wire |
1 |
955T0008- |
||
20 |
Z-956-14A-00131 |
1 |
缸体956.14A.13A.2 |
Cylinder body |
1 |
955T0008- |
||
Z-956-14B-00009 |
1 |
缸体956.14B.1.2A |
Cylinder body |
1 |
* |
|||
21 |
Z-15B-130-00022 |
1 |
防尘圈Z50B.13.13 |
Dustproof ring |
2 |
955T0008- |
||
P-203-01-001 |
转斗油缸密封件(包含3、7、8、10、11、12、13、14、16、17号零件) |
|||||||
注:
标注(*)符号件为工作液压系统(配3.40加长臂)专用;
