SINOMACH CHANGLIN 956 wheel loader parts catalog 01
敬 告 用 户
956装载机在不断的改进中,本零件目录中个别零部件与出厂产品可能稍有出入,请用户在使用时加以注意。如需购买备件,请按零件目录写明零件代号、名称和数量,并告知整机的编号、出厂年月和发动机型号,以免错发零件,影响您的维修工作。
常林股份有限公司
常林股份有限公司
地 址:江苏省常州市常林路10号
邮 编:2l3002
电 话:0519-86781012 86760000
传 真:0519-86751597
网 址:www.changlin.com.cn
休息日:星期六、日
公司配件供应:
电 话:0519-86781017 86781019
传 真:0519-86751647
常林股份有限公司环保倡议
尊敬的用户,您好!
感谢您使用常林的产品。我公司已于2002年6月7日顺利通过了IS014001环境体系认证,成为国内工程机械行业第一家通过该项认证的绿色制造企业。为了使产品在使用过程中尽量减少对周围环境的影响和我们更好地为您服务,我们诚恳地要求您并通过您监督我们的维修人员在产品的使用和维修保养过程中共同严格遵守如下规定:
一.在产品使用过程中,当产品出现异常噪声、尾气排放超标、持续冒黑烟、油耗超标以及各种车用油液泄漏等异常现象时,应立即停止作业,停车检查,或者联系我们的维修人员,检查排除故障后方可启动作业。严格禁止病车作业,导致故障加重,既给维修和保养带来更大的困难,使您蒙受不必要的经济损失,同时也造成资源浪费以及对当地的空气和土壤的污染。
二.当产品在维修保养时,如需排放燃油、润滑油、液压油等车用油液时,请用接油盘收集废油,不要将油液直接排放到地面。对替换下来的废弃零部件请按材质分类收集,钢铁质类等废弃件可回收利用,请交回收站处理。橡胶、塑料件等无法回收利用,请交当地危险废弃物处理中心回收处理,不要随便丢弃,污染环境。
保护环境,就是保护我们的家园;维护生态环境,就是维护我们的生命。倘若把整个地球当作垃圾桶,我们自己的家园还能是一片净土?当地球上的青山绿地、碧水蓝天一片片消失,我们将留给我们的子孙后代一个怎样的生存环境?发展经济决不能以牺牲环境为代价。我们有义务有责任去改造自然、保护环境,有能力有信心去征服自然、改善环境,可我们没有丝毫权利去破坏生态、亵渎环境。勿以善小而不为,勿以恶小而为之。保护环境从你我做起,从点滴做起。
常林股份有限公司
图册使用说明
1.零部件列表参考
1.1示范
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-02-00023 |
1 |
柴油机 |
Diesel engine |
1 |
50512614- |
|
2 |
柴油机出水管(柴油机附件) |
Hose |
1 |
50512614- |
|||
3 |
Z50B.1-3 |
1 |
接头体 |
Joint Body |
1 |
50512614- |
|
4 |
Z50B.1.9A |
1 |
水箱散热器组件 |
Radiator ass’y |
1 |
50512614- |
|
5 |
B-G057830-00057 |
1 |
螺栓 M14×35 |
Bolt |
6 |
50512614- |
|
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
6 |
50512614- |
|
7 |
B-G00097B-00006 |
1 |
垫圈 14 |
Washer |
6 |
50512614- |
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(8) |
1.2说明
(1)序号
(2)零件代号:图号或PDM编码
(3)零部件版本号
(4)名称:中文名称
(5)名称:英文名称
(6)数量:该零部件在本表所对应图中使用总数量
(7)适用车号:指该零部件所适用的车号(设备系列号)
例如:”50512614-“表示该零部件适用于50512614号之后的本图册对应型号的机器。
“-50512614″表示该零部件适用于50512614号之前的本图册对应型号的机器。
(8)选装:指该零部件是否有多种配置性,Y表示有选配性,空白表示该零件为标准配置。
1.3订货信息
请将系列信息反馈给您的经销商:
——设备类型
——机器车号
——页码
——零部件编码
——零部件版本号
——零部件名称
——零部件数量
2.说明
我公司有权在产品改进后对本图册进行修改,恕不另行通知。
目 录 Contents
956.2A 液力变矩器系统 Torque Converter System 10
956.2.5B 液力变矩器 Torque Converter 12
956.2.5B(1)
液力变矩器(一) Torque Converter(1) 14
956.2.5B(2)
液力变矩器(二) Torque Converter(2) 16
956.2.5B(3)
液力变矩器(三) Torque Converter(3) 18
956.2.5B(4)
液力变矩器(四) Torque Converter(4) 20
956.2.5B(5)
液力变矩器(五) Torque Converter(5) 20
956.2.5B(6)
液力变矩器(六) Torque Converter(6) 22
Z50B.3 主传动轴 Main Drive Shaft 26
956.4A 变速箱体及附件 Transmission And Accessories 28
Z50E.4.1 变速箱输出轴总成 Output Shaft Ass’y 32
956.4A.1 变速箱二、三档总成 2nd And 3rd Clutch Ass’y 34
Z50E.4.3 一档总成 1st Clutch Ass’y 36
956.4A.2 中间轴总成 Center Shaft Ass’y 38
956.4A.3 倒档轴总成 Reverse Shaft Ass’y 40
956.4A.4 前进倒退档总成 Forward And Reverse Clutch Ass’y 42
Z30.4.13 档位阀总成 Clutch Valve Ass’y 44
Z50B.4.7.1 分配阀总成 Distributing Valve Ass’y 46
956.4.8 变速箱档位阀总成 Control Valve Ass’y 48
956.5 前传动轴 Front Drive Shaft 50
956.6A/956.8A 前/后桥 Front/Rear Axle 52
956.6A/956.8A 前/后桥 Front/Rear Axle 54
956.6A.1/8A.1 前/后桥主传动Front /Rear Axle Main Drive 56
956.6A.1/8A.1 前/后桥主传动Front /Rear Axle Main Drive 58
Z50E.7C 后传动轴总成 Rear Drive Shaft Ass’y 62
956.10A 转向系统(一) Steering System(1) 68
956.10A 转向系统(二) Steering System(2) 70
956.10A.1 右转向油缸 Right Steering Cylinder 72
956.10A.2 左转向油缸 Left Steering Cylinder 72
956.12A 车架总成(一) Frame Ass’y(1) 78
956.12A 车架总成(二) Frame Ass’y(2) 80
956.12A 车架总成(二) Frame Ass’y(2) 82
956.13 工作装置 Working Equipment 84
956.14A 工作液压系统(一) Hydraulic System(1) 88
956.14A 工作液压系统(二) Hydraulic System(2) 90
956.14A 工作液压系统(三) Hydraulic System(3) 92
956.14A.10 动臂油缸 Oil Cylinder 96
956.14A.10 动臂油缸 Oil Cylinder 97
956.17A 车身及附件 Vehicle Body and Accessory 106
956.18A 电气系统 Electrical System 108
956.21 空调系统 Air Condition System 110
956.22 暖风系统 Warm Air Blower 112

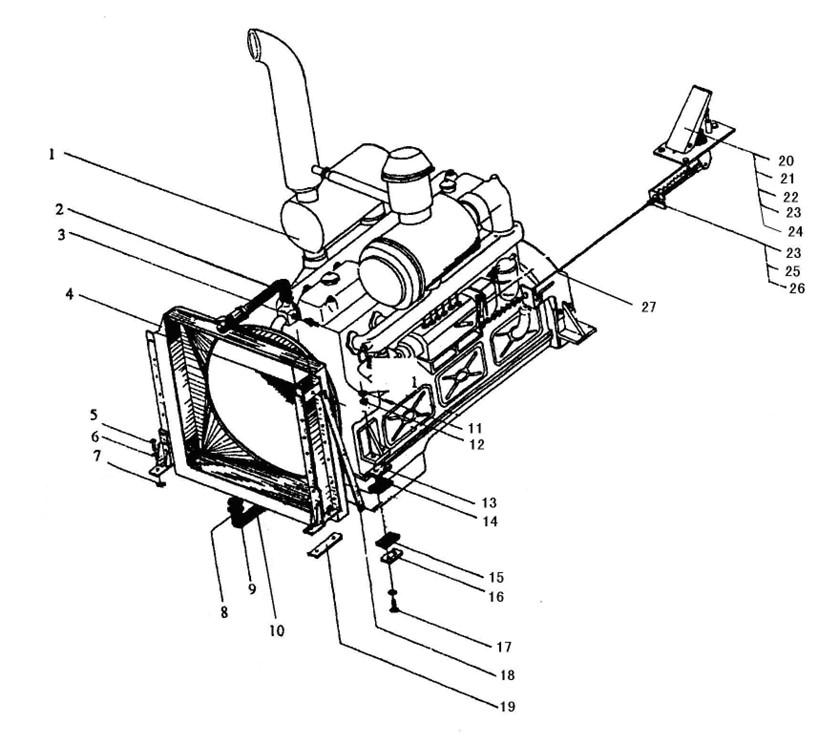

956.1A 发动机系统 Engine System
