SINOMACH CHANGLIN 956 wheel loader parts catalog 02
956.1A 发动机系统 Engine System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-02-00232 |
1 |
柴油机(潍柴WD615G.220)) |
Diesel engine |
1 |
9560007- |
|
2 |
956.1-1 |
柴油机出水管 |
Hose |
1 |
9560007- |
||
3 |
Z50B.1-3 |
1 |
接头体 |
Joint body |
1 |
9560007- |
|
4 |
W-08-00180 |
1 |
水箱散热器总成 |
Radiator ass‘y |
1 |
9560007- |
|
5 |
B-G057830-00057 |
1 |
螺栓 M14×40 ZnD |
Bolt |
8 |
9560007- |
|
6 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
8 |
9560007- |
|
7 |
B-G061700-00010 |
1 |
螺母 M14 ZnD |
Nut |
2 |
9560007- |
|
8 |
Z40H.1A-3 |
1 |
夹布胶管φ45X90X6 |
Hose |
4 |
9560007- |
|
9 |
956.1A-1 |
1 |
柴油机进水管 |
Hose |
1 |
9560007- |
|
10 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
2 |
9560007- |
|
11 |
B-G061730-00005 |
1 |
螺母 M14×1.5 ZnD |
Nut |
8 |
9560007- |
|
12 |
B-G061710-00007 |
1 |
螺母 M14×1.5 ZnD |
Nut |
8 |
9560007- |
|
13 |
Z50B.1.6-1 |
1 |
上盖板 |
Upper plate |
4 |
9560007- |
|
14 |
Z50B.1.6.1 |
1 |
减震垫 |
Cushion |
4 |
9560007- |
|
15 |
Z50B.1.6.2 |
1 |
减震垫 |
Cushion |
4 |
9560007- |
|
16 |
Z50B.1.6-6 |
1 |
下盖板 |
Lower plate |
4 |
9560007- |
|
17 |
Z50B.1-13 |
1 |
螺栓 |
Bolt |
8 |
9560007- |
|
18 |
Z50B.1-2 |
1 |
水箱机油散热器左右撑杆 |
Support rod |
2 |
9560007- |
|
19 |
水箱机油散热器弹性垫 |
Rubber pad |
2 |
9560007- |
|||
20 |
W-02-00068 |
1 |
油门踏板(行程75) |
Accelerator pedal |
1 |
9560007- |
|
21 |
B-G061700-00034 |
1 |
螺母 M6 ZnD |
Nut |
3 |
9560007- |
|
22 |
B-G057830-00132 |
1 |
螺栓 M6×25 ZnD |
Bolt |
3 |
9560007- |
|
23 |
B-G000972-00021 |
1 |
垫圈 6 ZnD |
Washer |
6 |
9560007- |
|
24 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
3 |
9560007- |
|
25 |
1 |
油门软轴 (发动机附件) |
Flexible shaft |
1 |
9560007- |
||
26 |
B-G061720-00016 |
1 |
薄螺母 M6 ZnD |
Nut |
2 |
9560007- |
|
27 |
1 |
软轴支架 (发动机附件) |
Flexible shaft support |
1 |
9560007- |
||

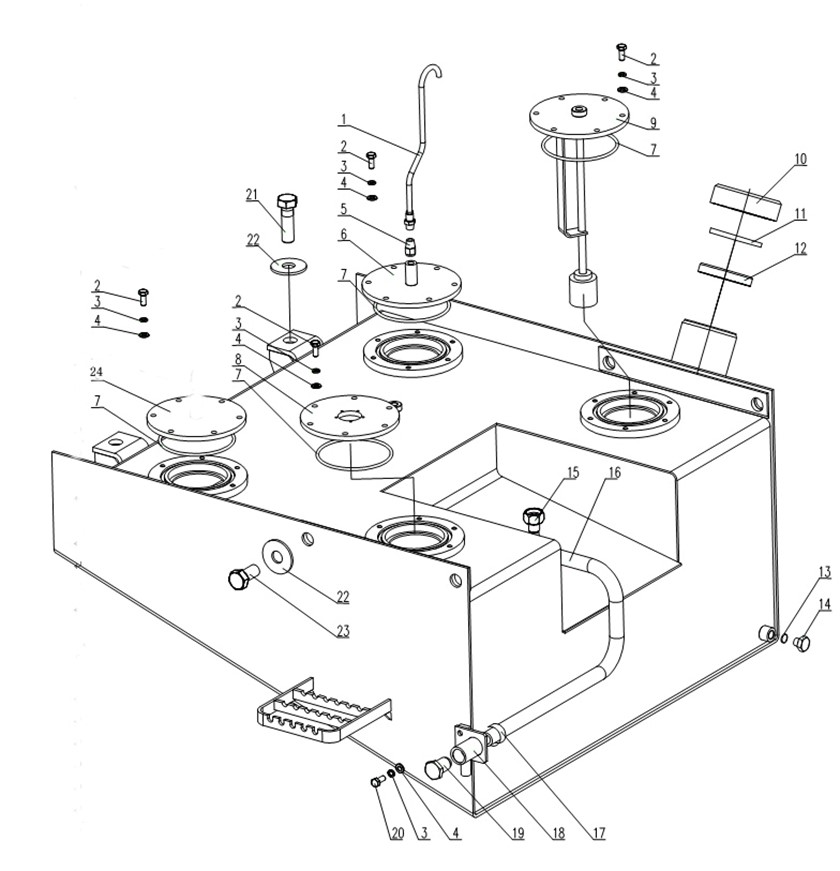

956.1A.1A 燃油箱 Fuel Tank
956.1A.1A 燃油箱 Fuel Tank
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.1.5 |
1 |
通气管 |
Air pipe |
1 |
9560007- |
|
2 |
B-G057830-00010 |
1 |
螺拴M10X30ZnD |
Bolt |
24 |
9560007- |
|
3 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
26 |
9560007- |
|
4 |
B-G00097B-00002 |
1 |
垫圈 10 |
Washer |
26 |
9560007- |
|
5 |
Z50B.1-4 |
1 |
接头体 |
Joint body |
1 |
9560007- |
|
6 |
956.1A.1.3 |
1 |
通气管盖 |
Cover |
1 |
9560007- |
|
7 |
B-Q020710-00020 |
1 |
O形圈150×5.7 |
O-ring |
4 |
9560007- |
|
8 |
956.1A.1-1 |
1 |
盖 |
Cover |
1 |
9560007- |
|
9 |
956.1A.1.2 |
1 |
吸油盖 |
Cover |
1 |
9560007- |
|
10 |
W-02-00034 |
1 |
加油口带锁盖 |
Cover |
1 |
9560007- |
|
11 |
密封圈(加油口附件) |
Ring |
1 |
9560007- |
|||
12 |
W-15-00084 |
1 |
粗滤器 |
Rough filter |
1 |
9560007- |
|
13 |
Z50B.1-14 |
1 |
螺塞 |
Plug |
1 |
9560007- |
|
14 |
B-J07757B-00001 |
1 |
O型密封圈S10(26501600) |
O-ring |
1 |
9560007- |
|
15 |
Z50B.1.8A |
1 |
接管 |
Hose |
1 |
9560007- |
|
16 |
Z50E.1B-4 |
1 |
夹布输油胶管Ф19×750 |
Hose |
1 |
9560007- |
|
17 |
B-J088700-00014 |
1 |
喉箍d32 |
Hose clamps |
2 |
9560007- |
|
18 |
Z50B.1.11 |
1 |
接管 |
Hose |
1 |
9560007- |
|
19 |
Z50B.1-12 |
1 |
螺塞 |
Plug |
1 |
9560007- |
|
20 |
B-G057830-00003 |
1 |
螺栓 M10×20 |
Bolt |
26 |
9560007- |
|
21 |
B-G057850-00039 |
1 |
螺栓M24×2×80-10.9ZnD |
Bolt |
2 |
9560007- |
|
22 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
6 |
9560007- |
|
23 |
B-G057830-00110 |
1 |
螺栓M24x50-10.9ZnD |
Bolt |
4 |
9560007- |
|
24 |
956.1A.1A-2 |
1 |
盖 |
Cover |
1 |
9560007- |
|
956.2A 液力变矩器系统 Torque Converter System
956.2A 液力变矩器系统 Torque Converter System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
956.2.1 |
1 |
弯管 |
Elbow |
1 |
9560007- |
|
2 |
936.2.6 |
1 |
接头 |
Joint |
3 |
9560007- |
|
3 |
W-15-00246 |
1 |
O形圈20×2(24°胶管密封) |
O-ring |
11 |
9560007- |
|
4 |
B-J010020-00009 |
1 |
垫圈27 |
Washer |
3 |
9560007- |
|
5 |
956.2A.1 |
1 |
软管总成 |
Tube |
1 |
9560007- |
|
6 |
956.2.5B |
1 |
液力变矩器 |
Torque converter |
1 |
9560007- |
|
7 |
956.2A.2 |
1 |
软管总成 |
Tube |
1 |
9560007- |
|
8 |
B-Q020710-00045 |
1 |
O形圈28×3.5 |
O-ring |
3 |
9560007- |
|
9 |
Z50E.2.3 |
1 |
精滤清器 |
Fine filter |
1 |
9560007- |
|
10 |
B-G057830-00037 |
1 |
螺栓M12X35ZnD |
Bolt |
2 |
9560007- |
|
11 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
9560007- |
|
12 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
2 |
9560007- |
|
13 |
956.2A.6 |
1 |
过渡接头 |
Hose joint |
2 |
9560007- |
|
14 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
2 |
9560007- |
|
15 |
956.2A.3 |
1 |
软管总成 |
Tube |
1 |
9560007- |
|
16 |
W-15-00245 |
1 |
O形圈12×2(24°胶管密封) |
O-ring |
2 |
9560007- |
|
17 |
956.2.2 |
1 |
弯管接头 |
Elbow joint |
1 |
9560007- |
|
18 |
Z50B.2.5-1 |
1 |
软管φ19×3300(φ31外径) |
Hose |
1 |
9560007- |
|
19 |
956.2A.8 |
1 |
接头芯 |
Joint |
1 |
9560007- |
|
20 |
956.2.1-1 |
1 |
螺母 |
Nut |
1 |
9560007- |
|
21 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
6 |
9560007- |
|
22 |
Z50B.2.9-1 |
1 |
接头 |
Joint |
1 |
9560007- |
|
23 |
Z50B.2.9-2 |
1 |
胶管φ16(内径)×1300 |
Hose |
1 |
9560007- |
|
24 |
956.2A.9 |
1 |
接头 |
Joint |
1 |
9560007- |
|
25 |
B-J010020-00006 |
1 |
垫圈20 |
Washer |
1 |
9560007- |
|
26 |
956.2A-6 |
1 |
软管φ25(内径)×730 |
Hose |
1 |
9560007- |
|
27 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
9560007- |
|
28 |
B-J088700-00015 |
1 |
喉箍d40 |
Clamp |
4 |
9560007- |
|
29 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
2 |
9560007- |
|
30 |
956.2.3 |
1 |
油泵接头 |
Pump outlet oil pipe |
1 |
9560007- |
|
31 |
B-Q020710-00056 |
1 |
O形圈35×3.5 |
O-ring |
2 |
9560007- |
|
32 |
956.2A.4 |
1 |
软管总成 |
Tube |
1 |
9560007- |
|
33 |
956.2.4 |
1 |
管接头 |
Pump inlet oil joint |
1 |
9560007- |
|
34 |
956.2A.5 |
1 |
软管总成 |
Tube |
1 |
9560007- |
|
35 |
W-01-00007 |
1 |
油泵(左旋) |
Pump |
1 |
9560007- |
|
36 |
B-G000700-00008 |
1 |
螺钉M10X40 |
Screw |
4 |
9560007- |
|
37 |
B-G000700-00004 |
1 |
螺钉M10X25 |
Screw |
4 |
9560007- |
|
38 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
10 |
9560007- |
|
39 |
956.2A-5 |
1 |
板 |
Board |
1 |
9560007- |
|
40 |
956.2A-4 |
1 |
管夹 |
Pad |
2 |
9560007- |
|
41 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
9560007- |
|
42 |
B-G057820-00001 |
1 |
螺栓M10X100ZnD |
Bolt |
2 |
9560007- |
|
43 |
956.2A.7 |
1 |
过渡接头 |
Joint |
1 |
9560007- |
|
