SINOMACH CHANGLIN 956 wheel loader parts catalog 03

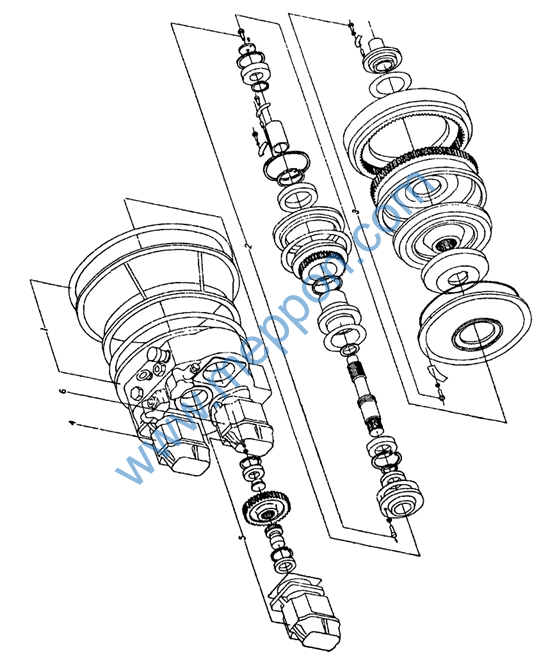

956.2.5B 液力变矩器 Torque Converter
956.2.5B 液力变矩器 Torque Converter
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
956.2.5B(1) |
1 |
液力变矩器(一) |
Case |
1 |
9560007- |
|
2 |
956.2.5B(2) |
1 |
液力变矩器(二) |
Turbine |
1 |
9560007- |
|
3 |
956.2.5B(3) |
1 |
液力变矩器(三) |
Torque |
1 |
9560007- |
|
4 |
956.2.5B(4) |
1 |
液力变矩器(四) |
T/c-steering |
1 |
9560007- |
|
5 |
956.2.5B(5) |
1 |
液力变矩器(五) |
T/c-working |
1 |
9560007- |
|
6 |
956.2.5B(6) |
1 |
液力变矩器(六) |
T/c-compensating |
1 |
9560007- |
|

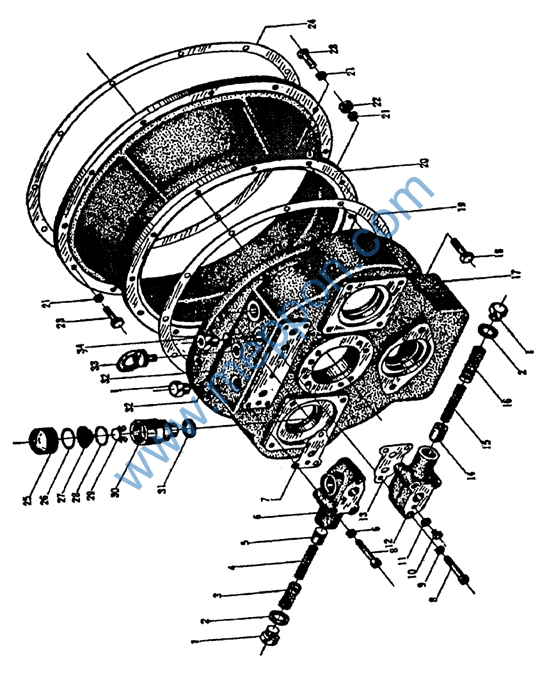

956.2.5B(1) 液力变矩器(一) Torque Converter(1)
956.2.5B(1)
液力变矩器(一) Torque Converter(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.3-30 |
1 |
螺塞 |
Plug |
4 |
9560007- |
|
2 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
2 |
9560007- |
|
3 |
Z30.2.3.2-3 |
1 |
大弹簧 |
Big spring |
1 |
9560007- |
|
4 |
Z30.2.3.2-2 |
1 |
小弹簧 |
Small spring |
1 |
9560007- |
|
5 |
Z30.2.3.2-4 |
1 |
阀芯 |
Valve core |
1 |
9560007- |
|
6 |
Z30.2.3.2-1 |
1 |
阀体 |
Valve body |
1 |
9560007- |
|
7 |
Z30.2.3-31 |
1 |
密封垫 |
Seal washer |
1 |
9560007- |
|
8 |
B-G000700-00010 |
1 |
螺钉 M10×65 |
Screw |
6 |
9560007- |
|
9 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
6 |
9560007- |
|
10 |
B-J010000-00013 |
1 |
螺塞 M8×1 |
Plug |
1 |
9560007- |
|
11 |
B-J010020-00013 |
1 |
垫圈 8 |
Washer |
1 |
9560007- |
|
12 |
Z30.2.3.1-2 |
1 |
阀体 |
Valve body |
1 |
9560007- |
|
13 |
Z30.2.3-29 |
1 |
密封垫 |
Seal washer |
1 |
9560007- |
|
14 |
Z30.2.3.1-1 |
1 |
阀芯 |
Valve core |
1 |
9560007- |
|
15 |
Z30.2.3.1-4 |
1 |
小弹簧 |
Small spring |
1 |
9560007- |
|
16 |
Z30.2.3.1-3 |
1 |
大弹簧 |
Big spring |
1 |
9560007- |
|
17 |
956.2.5-1 |
1 |
箱体 |
Case |
1 |
9560007- |
|
18 |
B-G057830-00045 |
1 |
螺栓 M12×50 |
Bolt |
6 |
9560007- |
|
19 |
Z50B.2.1-38 |
1 |
纸垫 |
Paper pad |
1 |
9560007- |
|
20 |
Z50B.2.1-22 |
1 |
壳体 |
Case |
1 |
9560007- |
|
21 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
24 |
9560007- |
|
22 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
6 |
9560007- |
|
23 |
B-G057830-00037 |
1 |
螺栓 M12×35 |
Bolt |
6 |
9560007- |
|
24 |
Z50B.2.1-34 |
1 |
垫 |
Washer |
1 |
9560007- |
|
25 |
YZ16.4D.6-7 |
1 |
外套 |
Outer sleeve |
1 |
9560007- |
|
26 |
YZ16.4D.6-5 |
1 |
垫圈 |
Snap ring |
1 |
9560007- |
|
27 |
YZ16.4D.6-4 |
1 |
长套 |
Filter disk |
1 |
9560007- |
|
28 |
YZ16.4D.6-3 |
1 |
垫 |
O-ring |
3 |
9560007- |
|
29 |
YZ16.4D.6-1 |
1 |
垫 |
Disc |
3 |
9560007- |
|
30 |
YZ16.4D.6-8 |
1 |
通气杯 |
Aerated cup |
1 |
9560007- |
|
31 |
YZ16.4D.6-2 |
1 |
短套 |
Washer |
5 |
9560007- |
|
YZ16.4D.6-6 |
1 |
螺栓 |
Bolt |
1 |
9560007- |
||
B-G061720-00016 |
1 |
螺母M6ZnD |
Nut |
1 |
9560007- |
||
32 |
B-Q020710-00047 |
1 |
O形密封圈 30×3.1 |
O-ring |
2 |
9560007- |
|
33 |
B-G008250-00004 |
1 |
螺钉 M12 ZnD |
Screw |
1 |
9560007- |
|

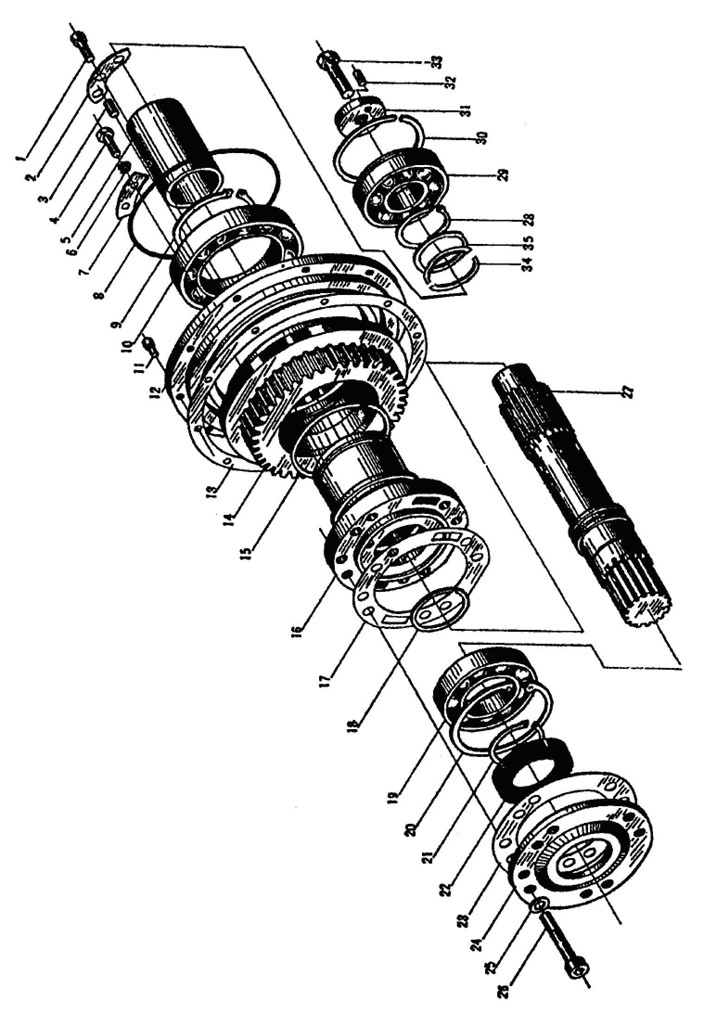

956.2.5B(2) 液力变矩器(二) Torque Converter(2)
956.2.5B(2)
液力变矩器(二) Torque Converter(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000700-00037 |
1 |
螺钉M8×25ZnD |
Screw |
6 |
9560007- |
|
2 |
Z50B.2.1-6 |
1 |
垫片 |
Gasket |
2 |
9560007- |
|
3 |
B-G001190-00019 |
1 |
销 A8×16 |
Pin |
4 |
9560007- |
|
4 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Bolt |
16 |
9560007- |
|
5 |
Z50B.2.1-12 |
1 |
隔套 |
Spacer |
1 |
9560007- |
|
6 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring |
16 |
9560007- |
|
7 |
Z50B.2.1-37 |
1 |
垫片 |
Gasket |
8 |
9560007- |
|
8 |
Z50B.2.1-39 |
1 |
O形密封圈 160×3.1 |
O-ring |
1 |
9560007- |
|
9 |
B-G00894A-00024 |
1 |
挡圈 85 |
Snap ring |
1 |
9560007- |
|
10 |
B-G002760-00011 |
1 |
轴承 6017 |
Bearing |
2 |
9560007- |
|
11 |
B-G000700-00030 |
1 |
螺钉 M6×12 |
Screw |
10 |
9560007- |
|
12 |
Z50B.2.1-15 |
1 |
油盘盖 |
Cover |
1 |
9560007- |
|
13 |
Z50B.2.1-14 |
1 |
垫 |
Washer |
1 |
9560007- |
|
14 |
Z50B.2.1-5 |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
15 |
Z50B.2.1-13 |
1 |
密封环 |
Seal ring |
2 |
9560007- |
|
16 |
Z50B.2.1-11 |
1 |
导轮座 |
Stator |
1 |
9560007- |
|
17 |
Z50B.2.1-10 |
1 |
垫 |
Washer |
1 |
9560007- |
|
18 |
Z30.2.3-12 |
1 |
密封环 |
Seal ring |
左右各1 |
9560007- |
|
19 |
B-G002760-00021 |
1 |
轴承 6211 |
Bearing |
1 |
9560007- |
|
20 |
B-G00893A-00001 |
1 |
挡圈 100 |
Snap ring |
1 |
9560007- |
|
21 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
1 |
9560007- |
|
22 |
W-15-00112 |
1 |
AE3062E1(NOK) |
Oil seal |
1 |
9560007- |
|
23 |
Z50B.2.1-7 |
1 |
垫 |
Washer |
1 |
9560007- |
|
24 |
Z50B.2.1-8 |
1 |
轴承盖 |
Bearing |
1 |
9560007- |
|
25 |
B-J010020-00002 |
1 |
垫圈12 |
Copper |
8 |
9560007- |
|
26 |
B-G000700-00017 |
1 |
螺钉 M12×70 |
Screw |
8 |
9560007- |
|
27 |
Z50E.2H.1-5 |
1 |
涡轮轴 |
Turbine |
1 |
9560007- |
|
28 |
B-G00894A-00018 |
1 |
挡圈 52 |
Snap ring |
1 |
9560007- |
|
29 |
B-G002760-00027 |
1 |
轴承6308N |
Bearing |
1 |
9560007- |
|
30 |
B-G003050-00002 |
1 |
止动环 90 |
Stop ring |
1 |
9560007- |
|
31 |
Z30.2.3-34 |
1 |
压板 |
Clamping |
1 |
9560007- |
|
32 |
B-G001190-00016 |
1 |
销 A6×16 |
Pin |
1 |
9560007- |
|
33 |
B-G057830-00041 |
1 |
螺栓M12X40ZnD |
Bolt |
1 |
9560007- |
|
34 |
Z50E.2H.1-7 |
1 |
垫片 |
Gasket |
2 |
9560007- |
|
35 |
Z50E.2H.1-8 |
1 |
挡圈 |
Snap ring |
1 |
9560007- |
|
