SINOMACH CHANGLIN 956 wheel loader parts catalog 04
956.2.5B(2) 液力变矩器(二) Torque Converter(2)
956.2.5B(2)
液力变矩器(二) Torque Converter(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000700-00037 |
1 |
螺钉M8×25ZnD |
Screw |
6 |
9560007- |
|
2 |
Z50B.2.1-6 |
1 |
垫片 |
Gasket |
2 |
9560007- |
|
3 |
B-G001190-00019 |
1 |
销 A8×16 |
Pin |
4 |
9560007- |
|
4 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Bolt |
16 |
9560007- |
|
5 |
Z50B.2.1-12 |
1 |
隔套 |
Spacer |
1 |
9560007- |
|
6 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring |
16 |
9560007- |
|
7 |
Z50B.2.1-37 |
1 |
垫片 |
Gasket |
8 |
9560007- |
|
8 |
Z50B.2.1-39 |
1 |
O形密封圈 160×3.1 |
O-ring |
1 |
9560007- |
|
9 |
B-G00894A-00024 |
1 |
挡圈 85 |
Snap ring |
1 |
9560007- |
|
10 |
B-G002760-00011 |
1 |
轴承 6017 |
Bearing |
2 |
9560007- |
|
11 |
B-G000700-00030 |
1 |
螺钉 M6×12 |
Screw |
10 |
9560007- |
|
12 |
Z50B.2.1-15 |
1 |
油盘盖 |
Cover |
1 |
9560007- |
|
13 |
Z50B.2.1-14 |
1 |
垫 |
Washer |
1 |
9560007- |
|
14 |
Z50B.2.1-5 |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
15 |
Z50B.2.1-13 |
1 |
密封环 |
Seal ring |
2 |
9560007- |
|
16 |
Z50B.2.1-11 |
1 |
导轮座 |
Stator |
1 |
9560007- |
|
17 |
Z50B.2.1-10 |
1 |
垫 |
Washer |
1 |
9560007- |
|
18 |
Z30.2.3-12 |
1 |
密封环 |
Seal ring |
左右各1 |
9560007- |
|
19 |
B-G002760-00021 |
1 |
轴承 6211 |
Bearing |
1 |
9560007- |
|
20 |
B-G00893A-00001 |
1 |
挡圈 100 |
Snap ring |
1 |
9560007- |
|
21 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
1 |
9560007- |
|
22 |
W-15-00112 |
1 |
AE3062E1(NOK) |
Oil seal |
1 |
9560007- |
|
23 |
Z50B.2.1-7 |
1 |
垫 |
Washer |
1 |
9560007- |
|
24 |
Z50B.2.1-8 |
1 |
轴承盖 |
Bearing |
1 |
9560007- |
|
25 |
B-J010020-00002 |
1 |
垫圈12 |
Copper |
8 |
9560007- |
|
26 |
B-G000700-00017 |
1 |
螺钉 M12×70 |
Screw |
8 |
9560007- |
|
27 |
Z50E.2H.1-5 |
1 |
涡轮轴 |
Turbine |
1 |
9560007- |
|
28 |
B-G00894A-00018 |
1 |
挡圈 52 |
Snap ring |
1 |
9560007- |
|
29 |
B-G002760-00027 |
1 |
轴承6308N |
Bearing |
1 |
9560007- |
|
30 |
B-G003050-00002 |
1 |
止动环 90 |
Stop ring |
1 |
9560007- |
|
31 |
Z30.2.3-34 |
1 |
压板 |
Clamping |
1 |
9560007- |
|
32 |
B-G001190-00016 |
1 |
销 A6×16 |
Pin |
1 |
9560007- |
|
33 |
B-G057830-00041 |
1 |
螺栓M12X40ZnD |
Bolt |
1 |
9560007- |
|
34 |
Z50E.2H.1-7 |
1 |
垫片 |
Gasket |
2 |
9560007- |
|
35 |
Z50E.2H.1-8 |
1 |
挡圈 |
Snap ring |
1 |
9560007- |
|

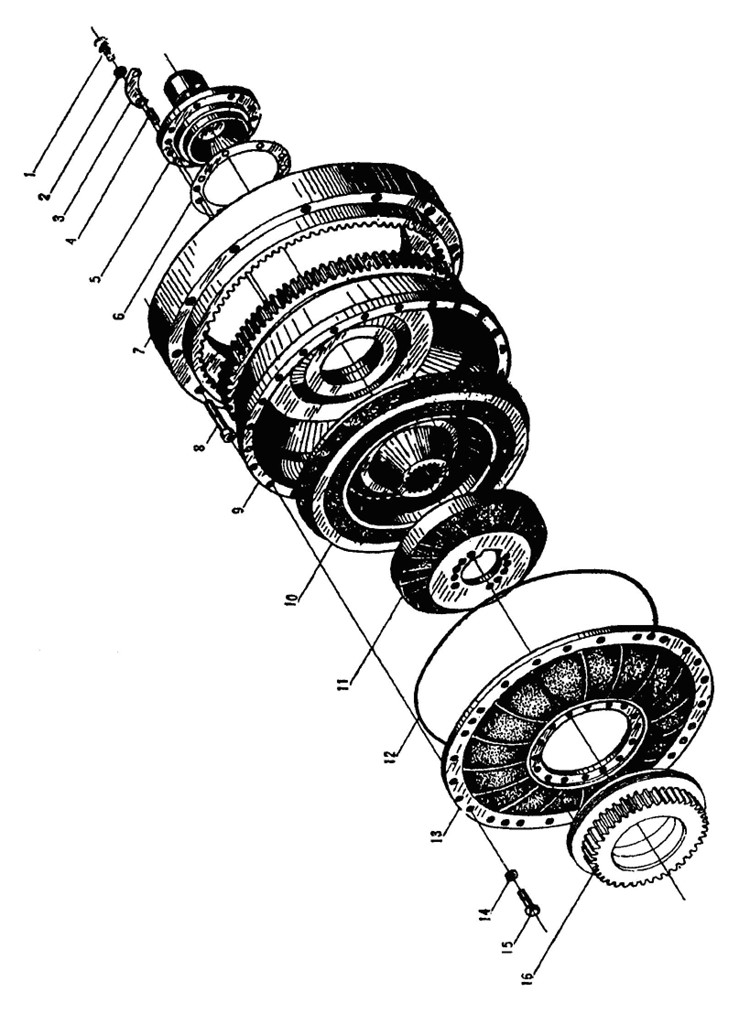

956.2.5B(3) 液力变矩器(三) Torque Converter(3)
956.2.5B(3)
液力变矩器(三) Torque Converter(3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00010 |
1 |
螺栓M10X30ZnD |
Bolt |
8 |
9560007- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
8 |
9560007- |
|
3 |
Z50B.2.1-32 |
1 |
垫片 |
Washer |
2 |
9560007- |
|
4 |
B-G001190-00002 |
1 |
销 A10×20 |
Pin |
2 |
9560007- |
|
5 |
Z50E.2H.1-6 |
1 |
泵壳轴 |
Shaft |
1 |
9560007- |
|
6 |
Z50B.2.1-24 |
1 |
垫 |
Washer |
1 |
9560007- |
|
7 |
Z50B.2.1-21 |
1 |
齿圈 |
Gear ring |
1 |
9560007- |
|
8 |
B-G000700-00001 |
1 |
螺钉 M10×1×60 |
Screw |
12 |
9560007- |
|
9 |
Z50E.2H.1-4 |
1 |
泵壳 |
Pump |
1 |
9560007- |
|
10 |
Z50E.2H.1-2 |
1 |
涡轮 |
Turbine |
1 |
9560007- |
|
11 |
Z50E.2H.1-3 |
1 |
导轮 |
Stator |
1 |
9560007- |
|
12 |
Z50B.2.1-35 |
1 |
O形密封圈 |
washer |
1 |
9560007- |
|
13 |
Z5E.2H.1-1 |
1 |
泵轮 |
Pump |
1 |
9560007- |
|
14 |
B-Q020490-00023 |
1 |
垫圈 8 |
washer |
24 |
9560007- |
|
15 |
B-G057830-00142 |
1 |
螺栓 M8×25-10.9ZnD |
Bolt |
24 |
9560007- |
|
16 |
Z50B.2.1-5L |
1 |
齿轮 |
Gear |
1 |
9560007- |
|

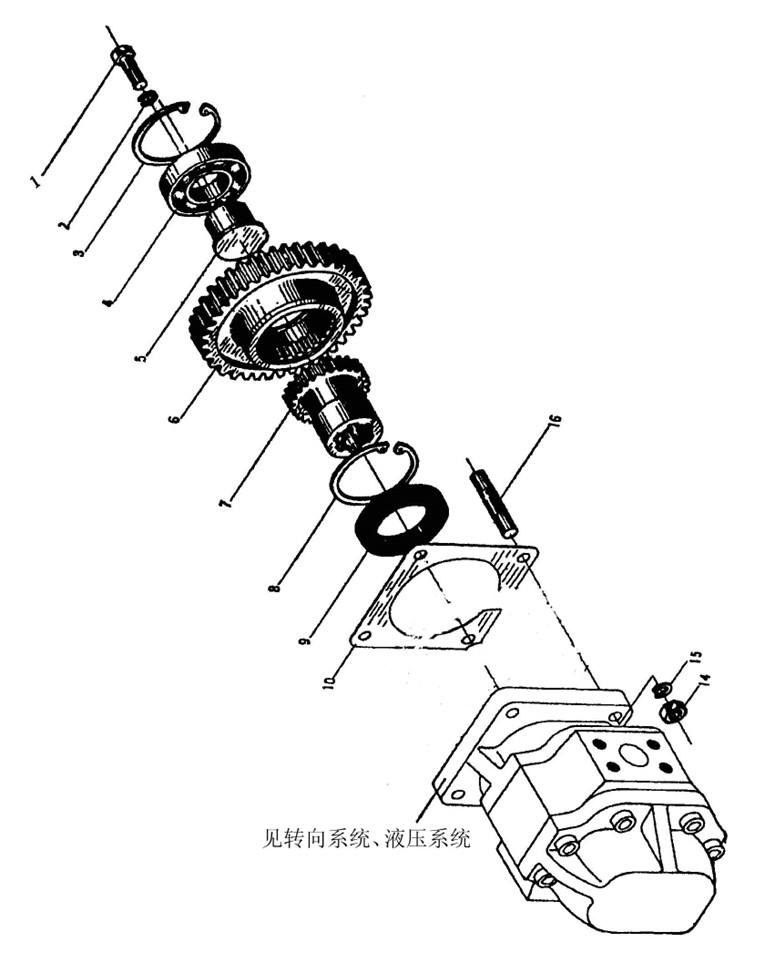

956.2.5B(4) 液力变矩器(四) Torque Converter(4)
956.2.5B(5) 液力变矩器(五) Torque Converter(5)
956.2.5B(4)
液力变矩器(四) Torque Converter(4)
956.2.5B(5)
液力变矩器(五) Torque Converter(5)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057860-00004 |
1 |
螺钉 M10×1×32 |
Screw |
2 |
||
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
2 |
||
3 |
B-G00893A-00016 |
1 |
挡圈 80(工作泵) |
Snap ring |
1 |
||
B-G00893A-00013 |
1 |
挡圈 72 (转向泵) |
Snap ring |
1 |
|||
4 |
B-G002760-00016 |
1 |
轴承 6208(工作泵) |
Bearing |
1 |
||
B-G002760-00015 |
1 |
轴承 6207(转向泵) |
Bearing |
1 |
|||
5 |
Z50B.2.1-28 |
1 |
芯轴(工作泵) |
Shaft |
1 |
||
Z50B.2.1-4 |
1 |
芯轴(转向泵) |
Shaft |
1 |
|||
6 |
Z50B.2.1-27L |
1 |
齿轮(工作泵) |
Gear |
1 |
||
Z30.2.3-43L |
1 |
齿轮(转向泵) |
Gear |
1 |
|||
7 |
956.2.5-3A |
1 |
联接套(工作泵) |
Connect sleeve |
1 |
||
956.2.5-4A |
1 |
联接套(转向泵) |
Connect sleeve |
1 |
|||
8 |
B-G00893A-00015 |
1 |
挡圈78(工作泵) |
Snap ring |
1 |
||
B-G00893A-00012 |
1 |
挡圈70(转向泵) |
Snap ring |
1 |
|||
9 |
B-G09877A-00027 |
1 |
油封 FB55×85×12(工作泵) |
Oil seal |
1 |
||
B-G09877A-00023 |
1 |
油封 FB50×80×12(转向泵) |
Oil seal |
1 |
|||
1 |
|||||||
12 |
936.2.2-5 |
1 |
垫 |
Pad |
2 |
||
14 |
B-G061700-00004 |
1 |
螺母 M12 |
Nut |
8 |
||
15 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
8 |
||
16 |
B-G009010-00008 |
1 |
双头螺柱 M12×55(转向泵) |
Stud bolt |
8 |
||
