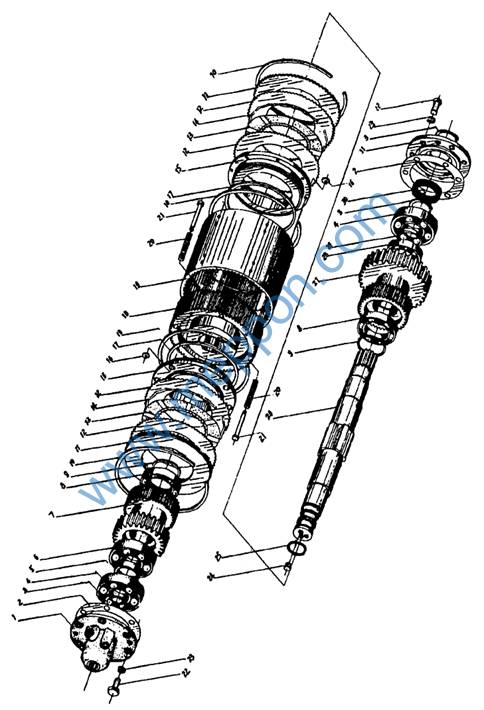

956.4A.4 前进倒退档总成 Forward And Reverse Clutch Ass’y
956.4A.4 前进倒退档总成 Forward And Reverse Clutch Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.4.6-1 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|
2 |
Z50B.4.1-3 |
1 |
纸垫 |
Paper pad |
1组 |
9560007- |
|
3 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
3 |
9560007- |
|
4 |
B-G002760-00030 |
1 |
滚动轴承 6310 |
Bearing |
2 |
9560007- |
|
5 |
Z50B.4.6-3 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
6 |
B-G002760-00007 |
1 |
滚动轴承 6010 |
Bearing |
1 |
9560007- |
|
7 |
956.4A.4-1L |
1 |
倒档齿轮 |
Rear gear |
1 |
9560007- |
|
8 |
B-G002760-00009 |
1 |
滚动轴承 6012 |
Bearing |
2 |
9560007- |
|
9 |
Z50B.4.2-16 |
1 |
轴承垫 |
Bearing washer |
2 |
9560007- |
|
10 |
Z50B.4.2-11 |
1 |
卡环 |
Snap ring |
4 |
9560007- |
|
11 |
Z50B.4.2-22 |
1 |
压盖 |
Cover |
2 |
9560007- |
|
12 |
Z50B.4.2-7 |
1 |
主动摩擦片 |
Drive disc |
14 |
9560007- |
|
13 |
Z50B.4.2-8 |
1 |
从动摩擦片 |
Drive disc |
12 |
9560007- |
|
14 |
Z50B.4.2-15 |
1 |
波形弹簧 |
Wave spring |
24 |
9560007- |
|
15 |
Z50B.4.2-12 |
1 |
活塞 |
Piston |
2 |
9560007- |
|
16 |
Z50B.4.2-23 |
1 |
挡圈 |
Retainer |
8 |
9560007- |
|
17 |
Z50B.4.2-24 |
1 |
矩形密封圈 |
Seal ring |
2 |
9560007- |
|
18 |
Z50B.4.6-5 |
1 |
缸体 |
Cylinder body |
1 |
9560007- |
|
19 |
Z50B.4.6-9 |
1 |
齿圈 |
Gear ring |
1 |
9560007- |
|
20 |
Z50B.4.2-10 |
1 |
活塞回位弹簧 |
Retraction spring |
8 |
9560007- |
|
21 |
Z50B.4.2-9 |
1 |
活塞回位拉杆 |
Retraction drag linker |
8 |
9560007- |
|
22 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
12 |
9560007- |
|
23 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
9560007- |
|
24 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
2 |
9560007- |
|
25 |
Z30.4.1-19 |
1 |
油封环 |
Searing |
4 |
9560007- |
|
26 |
Z50B.4.6-8 |
1 |
前进倒退挡轴 |
Forward and reverse haft |
1 |
9560007- |
|
27 |
Z50E.4.5-1 |
1 |
前进挡齿轮 |
Forward gear |
1 |
9560007- |
|
28 |
B-G002760-00008 |
1 |
滚动轴承 6011 |
Bearing |
1 |
9560007- |
|
29 |
Z50B.4.6-7 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
30 |
B-G09877A-00022 |
1 |
油封 FB50×70×12B |
Oil seal |
1 |
9560007- |
|
W-15-00114 |
1 |
油封AE2857E0(NOK) |
Oil seal |
1 |
9560007- |
||
31 |
Z50B.4.6-10 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|

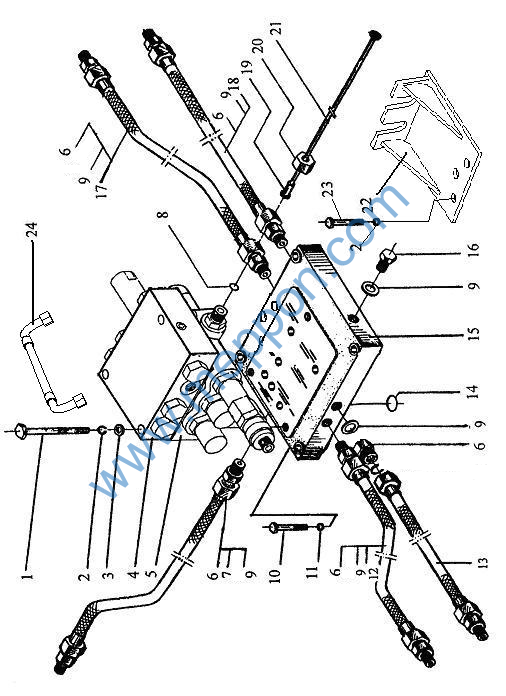

Z30.4.13 档位阀总成 Clutch Valve Ass’y
Z30.4.13 档位阀总成 Clutch Valve Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00003 |
1 |
螺栓 M10×110 ZnD |
Bolt |
3 |
9560007- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
6 |
9560007- |
|
3 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Washer |
3 |
9560007- |
|
4 |
Z50B.4.7.1 |
1 |
分配阀总成 |
Distributing valve ass‘y |
1 |
9560007- |
|
5 |
Z30.4.13 |
1 |
档位阀总成 |
Clutch valve ass‘y |
1 |
9560007- |
|
6 |
956.4.1-1 |
1 |
管接头 |
Joint body |
12 |
9560007- |
|
7 |
W-16-00313 |
1 |
软管总成 F481CACA101005-400 |
Oil pipe |
1 |
9560007- |
|
8 |
B-Q020710-00008 |
1 |
O形圈 11×1.9 |
O-ring |
1 |
9560007- |
|
9 |
B-J010020-00004 |
1 |
垫圈 16 |
Washer |
12 |
9560007- |
|
10 |
B-G057820-00162 |
1 |
螺栓 M8×50 ZnD |
Bolt |
4 |
9560007- |
|
11 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
9560007- |
|
12 |
W-16-00135 |
1 |
软管总成 F481CACA101005-500 |
Oil pipe |
1 |
9560007- |
|
13 |
W-16-00979 |
1 |
软管总成 F481CACA101005-540 |
Oil pipe |
1 |
9560007- |
|
14 |
B-Q020710-00033 |
1 |
O形圈 22×2.4 |
O-ring |
1 |
9560007- |
|
15 |
Z50E.4F.1A-1 |
1 |
底板 |
Bottom plate |
1 |
9560007- |
|
16 |
B-J010000-00004 |
1 |
螺塞 M16×1.5 ZnD |
Plug |
2 |
9560007- |
|
17 |
W-16-00135 |
1 |
软管总成 F481CACA101005-500 |
Oil pipe |
1 |
9560007- |
|
18 |
W-16-00313 |
1 |
软管总成 F481CACA101005-400 |
Oil pipe |
1 |
9560007- |
|
19 |
B-J009790-00003 |
1 |
接管 10 |
Joint pipe |
1 |
9560007- |
|
20 |
B-J009810-00002 |
1 |
螺母 M16×1.5 |
Nut |
1 |
9560007- |
|
21 |
Z50B.4.12-1 |
1 |
铜管 |
Copper pipe |
1 |
9560007- |
|
22 |
Z50E.4F.1A.1 |
1 |
软轴支架 |
Bracket |
1 |
9560007- |
|
23 |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
3 |
9560007- |
|
24 |
W-16-00750 |
1 |
软管总成F481CFCF101005-380(V0) |
Oil pipe |
1 |
9560007- |
|

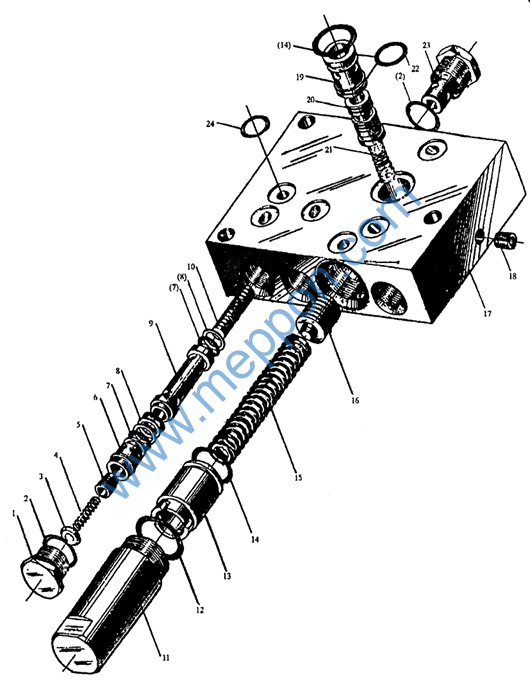

Z50B.4.7.1 分配阀总成 Distributing Valve Ass’y
Z50B.4.7.1 分配阀总成 Distributing Valve Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.12-12 |
1 |
固定螺钉 |
Screw |
5 |
9560007- |
|
2 |
B-Q020710-00042 |
1 |
O形密封圈 25×2.4 |
O-ring |
6 |
9560007- |
|
3 |
Z30.4.12-11 |
1 |
弹簧座 |
Spring seat |
5 |
9560007- |
|
4 |
Z30.4.12-10 |
1 |
弹簧 |
Spring |
5 |
9560007- |
|
5 |
Z50B.4.7.1-1 |
1 |
单向阀 |
One-way valve |
2 |
9560007- |
|
6 |
Z50B.4.7.1-2 |
1 |
单向阀 |
One-way valve |
3 |
9560007- |
|
7 |
Z30.4.12-9 |
1 |
单向阀套 |
One-way Valve bushing |
5 |
9560007- |
|
8 |
B-Q020710-00024 |
1 |
O形密封圈 16×2.4 |
O-ring |
11 |
9560007- |
|
9 |
B-Q020780-00001 |
1 |
挡圈A16×12 |
Seal ring |
11 |
9560007- |
|
10 |
Z30.4.12-7 |
1 |
蓄能阀套 |
Valve bush |
3 |
9560007- |
|
11 |
Z30.4.12-6 |
1 |
阀芯 |
Valve core |
3 |
9560007- |
|
12 |
Z30.4.12-13 |
1 |
蓄能阀阀套 |
Valve hood |
1 |
9560007- |
|
13 |
B-Q020710-00056 |
1 |
O形密封圈 35×3.5 |
O-ring |
1 |
9560007- |
|
14 |
Z30.4.12-3 |
1 |
液流阀阀套 |
Valve bush |
1 |
9560007- |
|
15 |
B-Q020710-00047 |
1 |
O形密封圈 30×3.1 |
O-ring |
2 |
9560007- |
|
16 |
Z30.4.12-2 |
1 |
弹簧 |
Spring |
1 |
9560007- |
|
17 |
Z30.4.12-4 |
1 |
蓄能阀阀芯 |
Valve core |
1 |
9560007- |
|
18 |
Z30.4.12-1 |
1 |
阀体 |
Valve case |
1 |
9560007- |
|
19 |
W-10-00008 |
1 |
螺钉 Z1/8″×12 |
Screw |
2 |
9560007- |
|
20 |
Z30.4.12-14 |
1 |
阀套 |
Valve sleeve |
1 |
9560007- |
|
21 |
Z30.4.12-15 |
1 |
阀芯 |
Valve core |
1 |
9560007- |
|
22 |
Z30.4.12-16 |
1 |
弹簧 |
Spring |
1 |
9560007- |
|
23 |
B-Q020710-00033 |
1 |
O形密封圈 22×2.4 |
O-ring |
2 |
9560007- |
|
24 |
Z30.4.12-5 |
1 |
固定螺钉 |
Screw |
2 |
9560007- |
|
25 |
B-Q020710-00029 |
1 |
O形密封圈 20×2.4 |
O-ring |
6 |
9560007- |
|

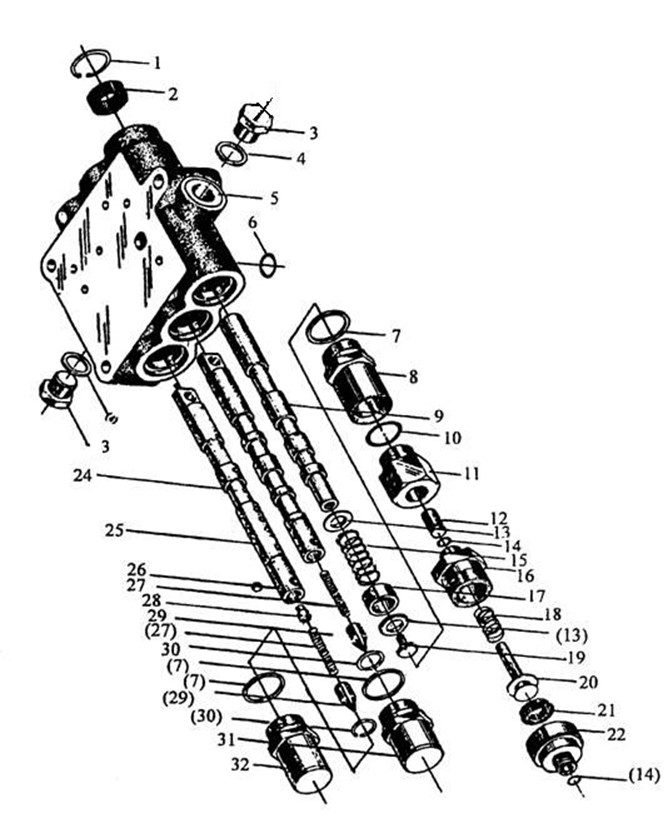

956.4.8 变速箱档位阀总成 Control Valve Ass’y
Z30.4.13 变速箱档位阀总成 Control Valve Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893A-00004 |
1 |
孔用弹簧挡圈 30 |
Snap ring |
3 |
9560007- |
|
2 |
B-G09877A-00019 |
1 |
油封 FB18×30×10 |
Oil seal |
3 |
9560007- |
|
3 |
B-J010000-00005 |
1 |
螺塞 18×1.5 ZnD |
Plug |
2 |
9560007- |
|
4 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
2 |
9560007- |
|
5 |
Z30.4.13-1 |
1 |
档位阀体 |
Valve case |
1 |
9560007- |
|
6 |
B-Q020710-00029 |
1 |
O形密封圈 20×2.4 |
O-ring |
6 |
9560007- |
|
7 |
Z30.4.13-6 |
1 |
垫圈 18 |
Washer |
3 |
9560007- |
|
8 |
Z30.4.13-7 |
1 |
制动杆联接套 |
Sleeve |
1 |
9560007- |
|
9 |
Z30.4.13-4 |
1 |
制动卸载阀杆 |
Valve stem |
1 |
9560007- |
|
10 |
B-Q020710-00047 |
1 |
O形密封圈 30×3.1 |
O-ring |
1 |
9560007- |
|
11 |
Z30.4.13-12 |
1 |
柱塞套 |
Plunger sleeve |
1 |
9560007- |
|
12 |
Z30.4.13-13 |
1 |
柱塞 |
Plunger |
1 |
9560007- |
|
13 |
Z30.4.13-10 |
1 |
垫圈 |
Washer |
2 |
9560007- |
|
14 |
B-Q020710-00008 |
1 |
O形密封圈 11×1.9 |
O-ring |
3 |
9560007- |
|
15 |
Z30.4.13-9 |
1 |
制动杆始复弹簧 |
Spring |
1 |
9560007- |
|
16 |
Z30.4.13-15 |
1 |
活塞杆导套 |
Guide bushing |
1 |
9560007- |
|
17 |
Z30.4.13-8 |
1 |
限位套 |
Limit sleeve |
1 |
9560007- |
|
18 |
Z30.4.13-16 |
1 |
活塞杆回位弹簧 |
Retraction spring |
1 |
9560007- |
|
19 |
Z30.4.13-11 |
1 |
螺钉 |
Screw |
1 |
9560007- |
|
20 |
Z30.4.13-14 |
1 |
活塞杆 |
Piston rod |
1 |
9560007- |
|
21 |
Z30.4.13-17 |
1 |
橡皮碗 |
Rubber cup |
1 |
9560007- |
|
22 |
Z30.4.13-18 |
1 |
进气联接盖 |
Cover |
1 |
9560007- |
|
24 |
Z30.4.13-3 |
1 |
方向阀杆 |
Valve stem |
1 |
9560007- |
|
25 |
Z30.4.13-2 |
1 |
档位阀杆 |
Valve stem |
1 |
9560007- |
|
26 |
B-G003080-00002 |
1 |
钢球8.0000-G100-b |
Ball |
8 |
9560007- |
|
27 |
Z30.4.13-20 |
1 |
档位弹簧 |
Spring |
2 |
9560007- |
|
28 |
B-G000790-00001 |
1 |
内六角固柱紧定螺钉M10×12 |
Screw |
1 |
9560007- |
|
29 |
Z30.4.13-21 |
1 |
钢球限位锥体 |
Limit cone |
2 |
9560007- |
|
30 |
Z30.4.13-22 |
1 |
挡圈 |
Check ring |
2 |
9560007- |
|
31 |
Z30.4.13-19 |
1 |
方向杆体 |
Sleeve |
1 |
9560007- |
|
32 |
Z30.4.13-23 |
1 |
档位杆体 |
Sleeve |
1 |
9560007- |
|
