SINOMACH CHANGLIN 956 wheel loader parts catalog 08

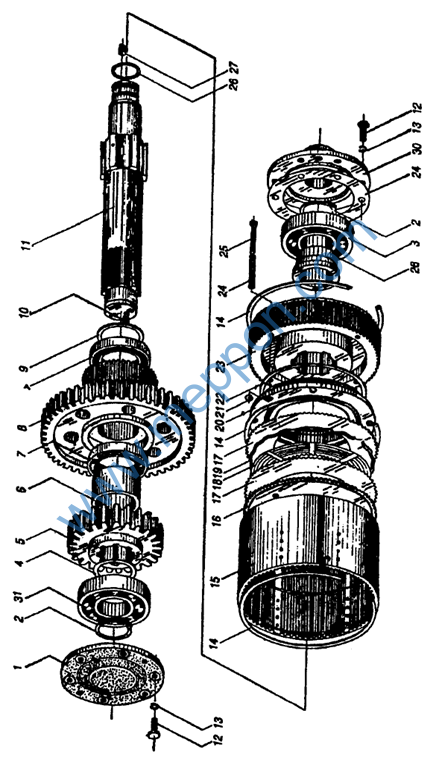

Z50E.4.3 一档总成 1st Clutch Ass’y
Z50E.4.3 一档总成 1st Clutch Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.4.2-1 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|
2 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
2 |
9560007- |
|
3 |
B-G002760-00032 |
1 |
滚动轴承6311 |
Bearing |
1 |
9560007- |
|
4 |
Z50B.4.2-2 |
1 |
垫环 |
Spacer ring |
1 |
9560007- |
|
5 |
Z50B.4.3A-2 |
1 |
输出齿轮 |
Output gear |
1 |
9560007- |
|
6 |
Z50B.4.3-2 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
7 |
B-G002760-00010 |
1 |
滚动轴承6013 |
Bearing |
2 |
9560007- |
|
8 |
Z50E.4.3-2 |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
9 |
Z50B.4.2-14 |
1 |
垫圈 |
Spacer ring |
1 |
9560007- |
|
10 |
Z50B.4.2-6 |
1 |
螺塞 |
Plug |
1 |
9560007- |
|
11 |
Z50E.4.3-5 |
1 |
轴 |
Shaft |
1 |
9560007- |
|
12 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
12 |
9560007- |
|
13 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
9560007- |
|
14 |
Z50B.4.2-11 |
1 |
卡环 |
Snap ring |
3 |
9560007- |
|
15 |
Z50B.4.3-5 |
1 |
齿圈 |
Gear ring |
1 |
9560007- |
|
16 |
Z50B.4.3-4 |
1 |
一挡压盖 |
1st cover |
1 |
9560007- |
|
17 |
Z50B.4.2-7 |
1 |
主动摩擦片 |
Drive disc |
14 |
9560007- |
|
18 |
Z50B.4.2-8 |
1 |
从动摩擦片 |
Driven disc |
13 |
9560007- |
|
19 |
Z50B.4.2-15 |
1 |
波形弹簧 |
Wave spring |
26 |
9560007- |
|
20 |
Z50B.4.2-12 |
1 |
活塞 |
Piston |
1 |
9560007- |
|
21 |
Z50B.4.2-23 |
1 |
挡圈 |
Retainer |
4 |
9560007- |
|
22 |
Z50B.4.2-24 |
1 |
矩形密封圈 |
Seal ring |
1 |
9560007- |
|
23 |
Z50E.4.3-3 |
1 |
缸体 |
Cylinder body |
1 |
9560007- |
|
24 |
Z50B.4.2-10 |
1 |
活塞回位弹簧 |
Retraction spring |
4 |
9560007- |
|
25 |
Z50B.4.2-9 |
1 |
活塞回位拉杆 |
Retraction drag rod |
4 |
9560007- |
|
26 |
Z30.4.1-19 |
1 |
油封环 |
Oil seal ring |
2 |
9560007- |
|
27 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
1 |
9560007- |
|
28 |
Z50E.4.3-4 |
1 |
隔套 |
Collar |
1 |
9560007- |
|
29 |
Z50B.4.2-19 |
1 |
纸垫 |
Paper pad |
1(组) |
9560007- |
|
30 |
Z50B.4.3-7 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|
31 |
W-03-00102 |
1 |
滚动轴承6411(TWB) |
Bearing |
1 |
9560007- |
|

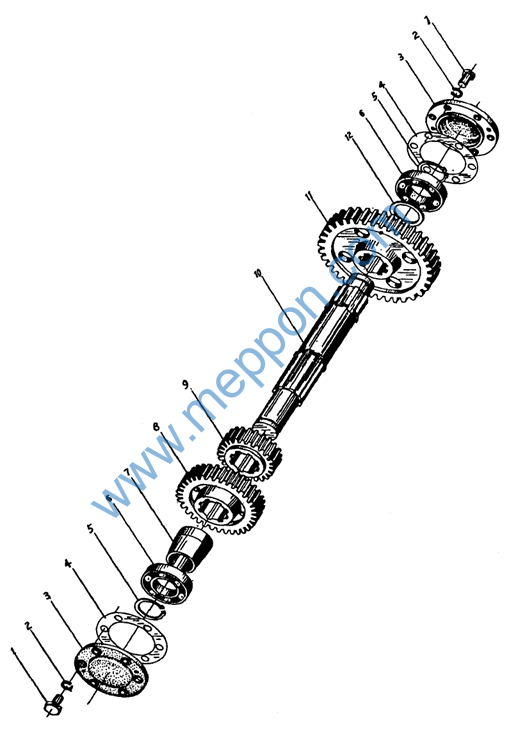

956.4A.2 中间轴总成 Center Shaft Ass’y
956.4A.2 中间轴总成 Center Shaft Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
12 |
9560007- |
|
2 |
B-G000930-00001 |
1 |
挡圈 10 |
Spring washer |
12 |
9560007- |
|
3 |
Z50B.4.4A-5 |
1 |
轴承盖 |
Bearing cover |
2 |
9560007- |
|
4 |
Z50B.4.4A-4 |
1 |
纸垫 |
Paper pad |
1组 |
9560007- |
|
5 |
B-G00894A-00019 |
1 |
挡圈55 |
Snap ring |
2 |
9560007- |
|
6 |
B-G002760-00032 |
1 |
滚动轴承6311 |
Bearing |
2 |
9560007- |
|
7 |
Z50B.4.4A-3 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
8 |
956.4A.2-1L |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
9 |
Z50B.4.4-4L |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
10 |
Z50B.4.4A-1 |
1 |
中间轴 |
Center shaft |
1 |
9560007- |
|
11 |
Z50E.4.4-1 |
1 |
齿轮 |
Gear |
1 |
9560007- |
|
12 |
Z50B.4.4-7 |
1 |
垫套 |
Bushing |
1 |
9560007- |
|

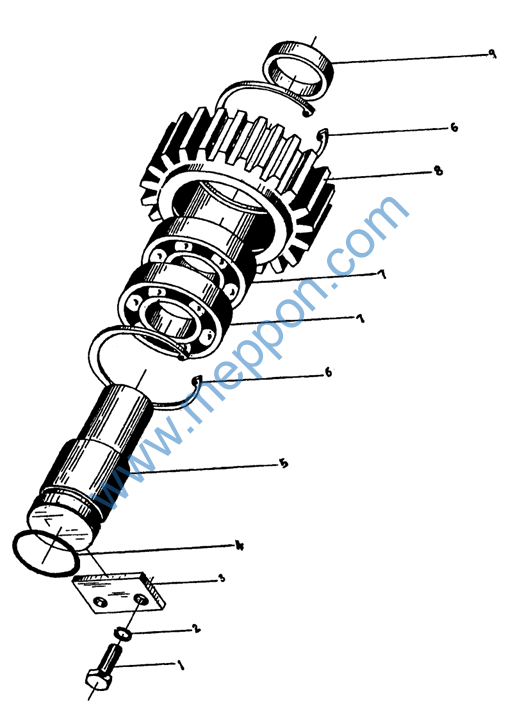

956.4A.3 倒档轴总成 Reverse Shaft Ass’y
956.4A.3 倒档轴总成 Reverse Shaft Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00139 |
1 |
螺栓 M8×20 ZnD |
Bolt |
2 |
9560007- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring washer |
2 |
9560007- |
|
3 |
Z50B.4.5A-1 |
1 |
卡铁 |
Snap iron(plate) |
1 |
9560007- |
|
4 |
B-Q020710-00068 |
1 |
O形圈 45×3.1 |
O-ring |
1 |
9560007- |
|
5 |
Z50B.4.5B-1 |
1 |
倒档轴 |
Reverse shaft |
1 |
9560007- |
|
6 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
2 |
9560007- |
|
7 |
B-G002760-00015 |
1 |
轴承 6207 |
Bearing |
2 |
9560007- |
|
8 |
956.4A.3-1L |
1 |
倒挡齿轮 |
Rear gear |
1 |
9560007- |
|
9 |
Z50B.4.5A-4 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
956.4A.4 前进倒退档总成 Forward And Reverse Clutch Ass’y
956.4A.4 前进倒退档总成 Forward And Reverse Clutch Ass‘y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.4.6-1 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|
2 |
Z50B.4.1-3 |
1 |
纸垫 |
Paper pad |
1组 |
9560007- |
|
3 |
B-G00894A-00017 |
1 |
挡圈 50 |
Snap ring |
3 |
9560007- |
|
4 |
B-G002760-00030 |
1 |
滚动轴承 6310 |
Bearing |
2 |
9560007- |
|
5 |
Z50B.4.6-3 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
6 |
B-G002760-00007 |
1 |
滚动轴承 6010 |
Bearing |
1 |
9560007- |
|
7 |
956.4A.4-1L |
1 |
倒档齿轮 |
Rear gear |
1 |
9560007- |
|
8 |
B-G002760-00009 |
1 |
滚动轴承 6012 |
Bearing |
2 |
9560007- |
|
9 |
Z50B.4.2-16 |
1 |
轴承垫 |
Bearing washer |
2 |
9560007- |
|
10 |
Z50B.4.2-11 |
1 |
卡环 |
Snap ring |
4 |
9560007- |
|
11 |
Z50B.4.2-22 |
1 |
压盖 |
Cover |
2 |
9560007- |
|
12 |
Z50B.4.2-7 |
1 |
主动摩擦片 |
Drive disc |
14 |
9560007- |
|
13 |
Z50B.4.2-8 |
1 |
从动摩擦片 |
Drive disc |
12 |
9560007- |
|
14 |
Z50B.4.2-15 |
1 |
波形弹簧 |
Wave spring |
24 |
9560007- |
|
15 |
Z50B.4.2-12 |
1 |
活塞 |
Piston |
2 |
9560007- |
|
16 |
Z50B.4.2-23 |
1 |
挡圈 |
Retainer |
8 |
9560007- |
|
17 |
Z50B.4.2-24 |
1 |
矩形密封圈 |
Seal ring |
2 |
9560007- |
|
18 |
Z50B.4.6-5 |
1 |
缸体 |
Cylinder body |
1 |
9560007- |
|
19 |
Z50B.4.6-9 |
1 |
齿圈 |
Gear ring |
1 |
9560007- |
|
20 |
Z50B.4.2-10 |
1 |
活塞回位弹簧 |
Retraction spring |
8 |
9560007- |
|
21 |
Z50B.4.2-9 |
1 |
活塞回位拉杆 |
Retraction drag linker |
8 |
9560007- |
|
22 |
B-G057830-00010 |
1 |
螺栓 M10×30 ZnD |
Bolt |
12 |
9560007- |
|
23 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
9560007- |
|
24 |
B-G000780-00006 |
1 |
螺钉 M12×12 |
Screw |
2 |
9560007- |
|
25 |
Z30.4.1-19 |
1 |
油封环 |
Searing |
4 |
9560007- |
|
26 |
Z50B.4.6-8 |
1 |
前进倒退挡轴 |
Forward and reverse haft |
1 |
9560007- |
|
27 |
Z50E.4.5-1 |
1 |
前进挡齿轮 |
Forward gear |
1 |
9560007- |
|
28 |
B-G002760-00008 |
1 |
滚动轴承 6011 |
Bearing |
1 |
9560007- |
|
29 |
Z50B.4.6-7 |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
30 |
B-G09877A-00022 |
1 |
油封 FB50×70×12B |
Oil seal |
1 |
9560007- |
|
W-15-00114 |
1 |
油封AE2857E0(NOK) |
Oil seal |
1 |
9560007- |
||
31 |
Z50B.4.6-10 |
1 |
轴承盖 |
Bearing cover |
1 |
9560007- |
|
Z30.4.13 档位阀总成 Clutch Valve Ass’y
