SINOMACH CHANGLIN 956 wheel loader parts catalog 14

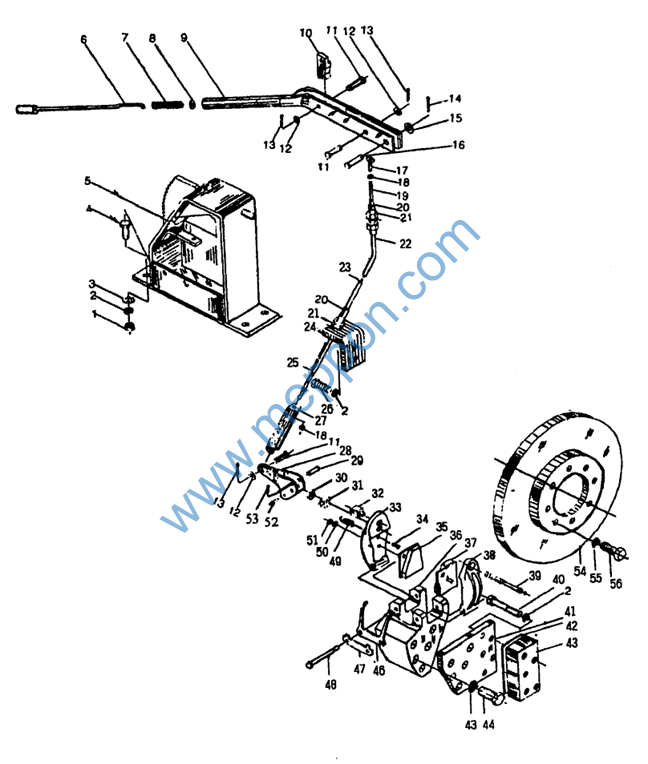

Z50B.11 手制动 Parking Brake
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
4 |
9560007- |
|
2 |
B-G000930-00003 |
1 |
垫圈 12 YH |
Washer |
11 |
9560007- |
|
3 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
Washer |
4 |
9560007- |
|
4 |
B-G057830-00030 |
1 |
螺栓 M12×25 ZnD |
Bolt |
4 |
9560007- |
|
5 |
Z50B.11.2 |
1 |
支架 |
Support |
1 |
9560007- |
|
6 |
Z30.11B.3.1 |
1 |
钩杆 |
Hook bar |
1 |
9560007- |
|
7 |
Z30.11B.3-1 |
1 |
弹簧 |
Spring |
1 |
9560007- |
|
8 |
Z30.11B.3-2 |
1 |
垫片 |
Gasket |
1 |
9560007- |
|
9 |
Z30.11B.3.2 |
1 |
组合杆 |
Combined rod |
1 |
9560007- |
|
10 |
Z30.11B.3-3 |
1 |
撑牙块 |
Chunk |
1 |
9560007- |
|
11 |
Z30.11B-8 |
1 |
销轴 |
Shaft |
3 |
9560007- |
|
12 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Washer |
3 |
9560007- |
|
13 |
B-G000910-00027 |
1 |
销 3.2×20ZnD |
Pin |
3 |
9560007- |
|
14 |
B-G000910-00030 |
1 |
销 3.2×24ZnD |
Pin |
1 |
9560007- |
|
15 |
B-G00097B-00004 |
1 |
垫圈 12 ZnD |
Washer |
1 |
9560007- |
|
16 |
Z30.11B.3-5 |
1 |
销轴 |
Shaft |
1 |
9560007- |
|
17 |
Z50B.11.1-7 |
1 |
接头 |
Joint |
1 |
9560007- |
|
18 |
B-G061700-00034 |
1 |
螺母 M6 ZnD |
Nut |
3 |
9560007- |
|
19 |
Z50B.11.1-1 |
1 |
螺纹接杆 |
Bolt connect rod |
2 |
9560007- |
|
20 |
Z50B.11.1-2 |
1 |
接套 |
Nipple |
2 |
9560007- |
|
21 |
B-G061720-00003 |
1 |
螺母 M14 ZnD |
Nut |
4 |
9560007- |
|
22 |
Z50B.11.1-4 |
1 |
护管 |
Guard tube |
1 |
9560007- |
|
23 |
Z50B.11.1-6 |
1 |
钢丝绳 |
Core wire |
1 |
9560007- |
|
24 |
Z50B.11-3 |
1 |
软轴支架 |
Flexible shaft support |
1 |
9560007- |
|
25 |
Z50B.11.1-5 |
1 |
护罩 |
Cleaving |
2 |
9560007- |
|
26 |
B-G057810-00020 |
1 |
螺栓 M12×30 ZnD |
Bolt |
2 |
9560007- |
|
27 |
Z50B.11-5 |
1 |
叉 |
Fork |
1 |
9560007- |
|
28 |
Z30.11B.2.3 |
1 |
制动曲柄 |
Brake crank |
1 |
9560007- |
|
29 |
Z30.11B.2-4 |
1 |
销轴 |
Shaft |
1 |
9560007- |
|
30 |
B-G061840-00001 |
1 |
螺母 M10 |
Nut |
2 |
9560007- |
|
31 |
Z30.11B.2.3-1 |
1 |
支座 |
Pedestal |
1 |
9560007- |
|
32 |
Z30.11B.2-10 |
1 |
支座 |
Pedestal |
1 |
9560007- |
|
33 |
Z30.11B.2-2 |
1 |
主夹钳 |
Main clamp |
1 |
9560007- |
|
34 |
Z30.11B.2-6 |
1 |
弹簧拉销 |
Spring pin |
1 |
9560007- |
|
35 |
Z50B.11.3.2 |
1 |
主磨擦块 |
Main friction block |
1 |
9560007- |
|
36 |
Z50B.11-7 |
1 |
支座 |
Pedestal |
1 |
9560007- |
|
37 |
Z50B.11.3.1 |
1 |
副磨擦片 |
Second friction plate |
1 |
9560007- |
|
38 |
Z30.11B.2-1 |
1 |
副夹钳 |
Second clamp |
1 |
9560007- |
|
39 |
Z30.11B.2-9 |
1 |
拉杆螺栓 |
Linkage bolt |
1 |
9560007- |
|
40 |
B-G057830-00050 |
1 |
螺栓 M12×65 ZnD |
Bolt |
1 |
9560007- |
|
41 |
Z50B.11-1 |
1 |
夹钳支架 |
Clamp support |
1 |
9560007- |
|
42 |
Z50B.11-6 |
1 |
调整垫片 |
Adjusting gasket |
1组 |
9560007- |
|
43 |
Z50B.11-2 |
1 |
垫块 |
Packing block |
1 |
9560007- |
|
44 |
B-G057820-00173 |
1 |
螺栓 M14×40-10.9 ZnD Bolt |
Bolt |
5 |
9560007- |
|
45 |
B-Q020490-00004 |
1 |
垫圈 14 |
Washer |
5 |
9560007- |
|
46 |
Z30.11B.2-3 |
1 |
复位弹簧 |
Retraction spring |
1 |
9560007- |
|
47 |
Z30.11B.2-7 |
1 |
止动垫 |
Stop gasket |
1 |
9560007- |
Z50B.11 手制动 Parking Brake
Z50B.11 手制动 Parking Brake
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
48 |
Z30.11B.2-8 |
1 |
螺栓 |
Bolt |
1 |
9560007- |
|
49 |
Z30.11B.2-5 |
1 |
拉簧 |
Tension spring |
1 |
9560007- |
|
50 |
B-G00861A-00001 |
1 |
垫圈 5 |
Washer |
2 |
9560007- |
|
51 |
B-G061700-00031 |
1 |
螺母 M5 |
Nut |
2 |
9560007- |
|
52 |
B-G001190-00013 |
1 |
销 4×22 |
Pin |
1 |
9560007- |
|
53 |
B-G000910-00002 |
1 |
开口销 1.6×10 |
Cotter pin |
1 |
9560007- |
|
54 |
Z50B.11-4 |
1 |
制动盘 |
Brake disc |
1 |
9560007- |
|
55 |
B-G000930-00006 |
1 |
垫圈 16 |
Washer |
4 |
9560007- |
|
56 |
B-G057830-00070 |
1 |
螺栓 M16×35 ZnD |
Bolt |
4 |
9560007- |
|

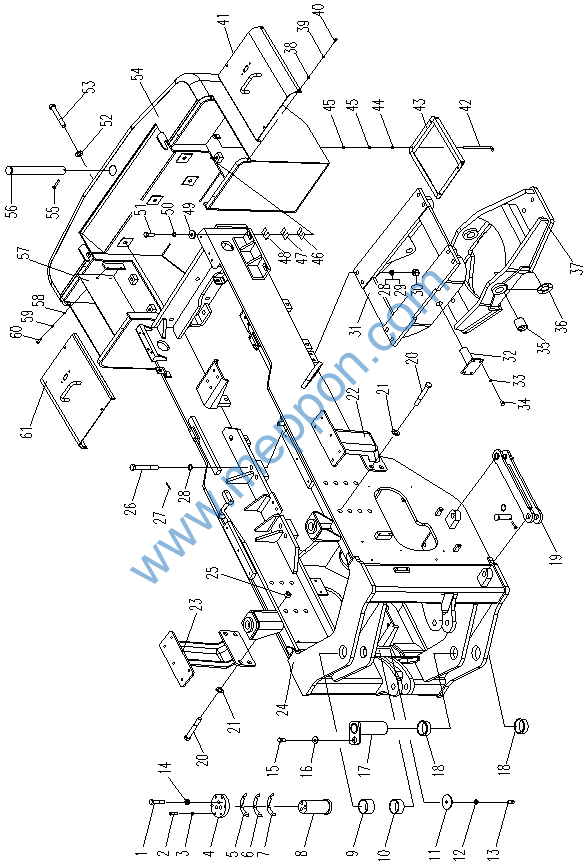

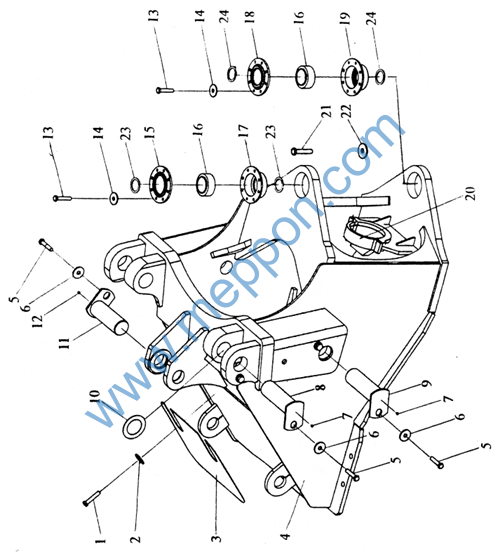

956.12A 车架总成(一) Frame Ass’y(1)
956.12A 车架总成(一) Frame Ass‘y(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00028 |
1 |
螺栓M12*20ZnD |
Bolt |
8 |
9560007- |
|
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
12 |
9560007- |
|
3 |
956.12A.6 |
1 |
前盖板 |
Front cover |
1 |
9560007- |
|
4 |
956.12A.1 |
1 |
前车架 |
Front frame |
1 |
9560007- |
|
5 |
B-G057830-00065 |
1 |
螺栓M16*25-10.9ZnD |
Bolt |
6 |
9560007- |
|
6 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
6 |
9560007- |
|
7 |
B-J07940A-00001 |
1 |
油杯M10*1 |
Grease fitting |
6 |
9560007- |
|
8 |
Z50B.12.13A |
1 |
上铰销 |
Upper pin |
2 |
9560007- |
|
9 |
Z50G.12D.3 |
1 |
下铰销 |
Lower pin |
2 |
9560007- |
|
10 |
B-Q01201C-00008 |
1 |
垫片97*150 |
Washer |
4组 |
9560007- |
|
11 |
B-Q01201F-00002 |
1 |
铰销组件95*280A |
Hinge pin |
1 |
9560007- |
|
12 |
B-J07940A-00001 |
1 |
油杯M10*1 |
Grease fitting |
3 |
9560007- |
|
13 |
B-G057860-00040 |
1 |
螺栓M14*1.5*60-10.9ZnD |
Bolt |
16 |
9560007- |
|
14 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
16 |
9560007- |
|
15 |
Z50G.12D-4 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
9560007- |
|
16 |
B-G091630-00008 |
1 |
关节轴承GE90Es |
Bearing |
2 |
9560007- |
|
17 |
Z50G.12D-2 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
9560007- |
|
18 |
Z50G.12D-6 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
9560007- |
|
19 |
Z50G.12D-3 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
9560007- |
|
20 |
Z50B.12.2E.2 |
1 |
板 |
Plate |
1 |
9560007- |
|
21 |
B-G057820-00172 |
1 |
螺栓M14*35ZnD |
Bolt |
2 |
9560007- |
|
22 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
9560007- |
|
23 |
B-G10708C-00002 |
1 |
防尘圈FB100*115*9 |
Dust ring |
2 |
9560007- |
|
24 |
B-G10708C-00007 |
1 |
防尘圈FB90*100*7 |
Dust ring |
2 |
9560007- |
|
956.12A 车架总成(二) Frame Ass’y(2)
