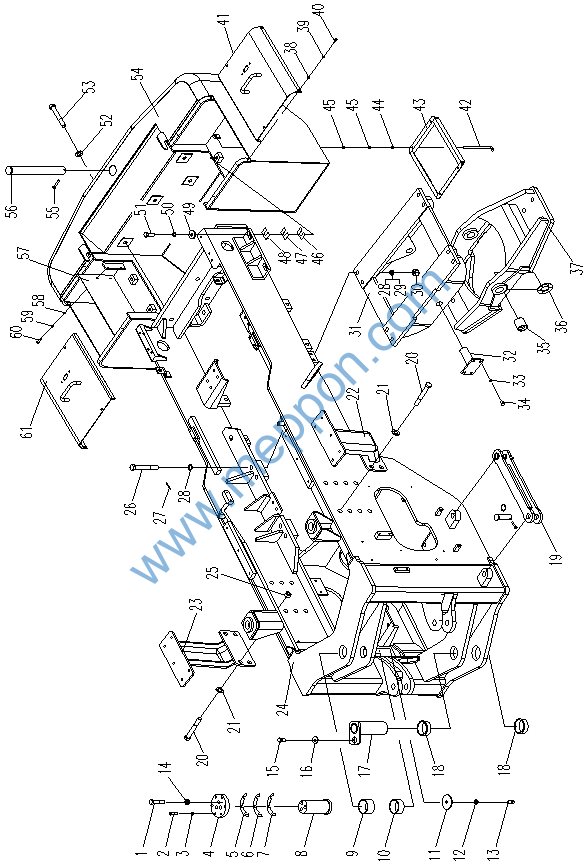

956.12A 车架总成(一) Frame Ass‘y(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00028 |
1 |
螺栓M12*20ZnD |
Bolt |
8 |
9560007- |
|
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
12 |
9560007- |
|
3 |
956.12A.6 |
1 |
前盖板 |
Front cover |
1 |
9560007- |
|
4 |
956.12A.1 |
1 |
前车架 |
Front frame |
1 |
9560007- |
|
5 |
B-G057830-00065 |
1 |
螺栓M16*25-10.9ZnD |
Bolt |
6 |
9560007- |
|
6 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
6 |
9560007- |
|
7 |
B-J07940A-00001 |
1 |
油杯M10*1 |
Grease fitting |
6 |
9560007- |
|
8 |
Z50B.12.13A |
1 |
上铰销 |
Upper pin |
2 |
9560007- |
|
9 |
Z50G.12D.3 |
1 |
下铰销 |
Lower pin |
2 |
9560007- |
|
10 |
B-Q01201C-00008 |
1 |
垫片97*150 |
Washer |
4组 |
9560007- |
|
11 |
B-Q01201F-00002 |
1 |
铰销组件95*280A |
Hinge pin |
1 |
9560007- |
|
12 |
B-J07940A-00001 |
1 |
油杯M10*1 |
Grease fitting |
3 |
9560007- |
|
13 |
B-G057860-00040 |
1 |
螺栓M14*1.5*60-10.9ZnD |
Bolt |
16 |
9560007- |
|
14 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
16 |
9560007- |
|
15 |
Z50G.12D-4 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
9560007- |
|
16 |
B-G091630-00008 |
1 |
关节轴承GE90Es |
Bearing |
2 |
9560007- |
|
17 |
Z50G.12D-2 |
1 |
上轴承盖 |
Upper bearing cover |
1 |
9560007- |
|
18 |
Z50G.12D-6 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
9560007- |
|
19 |
Z50G.12D-3 |
1 |
下轴承盖 |
Lower bearing cover |
1 |
9560007- |
|
20 |
Z50B.12.2E.2 |
1 |
板 |
Plate |
1 |
9560007- |
|
21 |
B-G057820-00172 |
1 |
螺栓M14*35ZnD |
Bolt |
2 |
9560007- |
|
22 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
2 |
9560007- |
|
23 |
B-G10708C-00002 |
1 |
防尘圈FB100*115*9 |
Dust ring |
2 |
9560007- |
|
24 |
B-G10708C-00007 |
1 |
防尘圈FB90*100*7 |
Dust ring |
2 |
9560007- |
|
956.12A 车架总成(二) Frame Ass’y(2)
956.12A车架总成(二) Frame Ass‘y(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057850-00064 |
1 |
栓M20*2*90-10.9ZnD |
Bolt |
3 |
9560007- |
|
2 |
B-G057820-00040 |
1 |
螺栓M12*50-10.9ZnD |
Bolt |
6 |
9560007- |
|
3 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
6 |
9560007- |
|
4 |
Z50G.12D-1 |
1 |
盖 |
Cover board |
1 |
9560007- |
|
5 |
Z60F.12-4 |
1 |
调整垫片 |
Shim |
10 |
9560007- |
|
6 |
Z60F.12-5 |
1 |
调整垫片 |
Shim |
2 |
9560007- |
|
7 |
Z60F.12-6 |
1 |
调整垫片 |
Shim |
4 |
9560007- |
|
8 |
Z50G.12D-5 |
1 |
上铰接销轴 |
Upper hinge shaft |
1 |
9560007- |
|
9 |
Z60F.12-3 |
1 |
隔套 |
Bushing |
1 |
9560007- |
|
10 |
Z60F.12-12 |
1 |
隔套 |
Bushing |
1 |
9560007- |
|
11 |
Z60F.12-10 |
1 |
挡圈 |
Baffle |
1 |
9560007- |
|
12 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
1 |
9560007- |
|
13 |
B-G057830-00067 |
1 |
螺栓M16*30-10.9ZnD |
Bolt |
1 |
9560007- |
|
14 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
3 |
9560007- |
|
15 |
B-G057830-00065 |
1 |
螺栓M16*25-10.9ZnD |
Bolt |
1 |
9560007- |
|
16 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
1 |
9560007- |
|
17 |
B-Q01201F-00034 |
1 |
铰销组件90*224B |
Hinge pin |
1 |
9560007- |
|
18 |
Z60F.12-13 |
1 |
衬套 |
Bushing |
2 |
9560007- |
|
19 |
B-Q021000-00002 |
1 |
35-560R 车架锁 |
Frame lock |
1 |
9560007- |
|
20 |
B-G057820-00225 |
1 |
螺栓M24*180-10.9ZnD |
Bolt |
8 |
9560007- |
|
21 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
14 |
9560007- |
|
22 |
956.12A.4 |
1 |
左支架 |
Left bracket |
1 |
9560007- |
|
23 |
956.12A.5 |
1 |
右支架 |
Right bracket |
1 |
9560007- |
|
24 |
956.12A.2 |
1 |
后车架 |
Rear frame |
1 |
9560007- |
|
25 |
B-G061700-00023 |
1 |
螺母M24ZnD |
Nut |
8 |
9560007- |
|
26 |
Z50B.12-8 |
1 |
螺栓 |
Bolt |
8 |
9560007- |
|
27 |
B-G000910-00049 |
1 |
销5*45ZnD |
Pin |
8 |
9560007- |
|
28 |
B-G008480-00007 |
1 |
垫圈24-300HV |
Washer |
16 |
9560007- |
|
29 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
8 |
9560007- |
|
30 |
B-G061780-00008 |
1 |
螺母M24ZnD |
Nut |
8 |
9560007- |
|
31 |
Z50B.12.6 |
1 |
上摆架 |
Upper balance frame |
1 |
9560007- |
|
32 |
Z50B.12.5 |
1 |
摆架销轴 |
Pin |
2 |
9560007- |
|
33 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
9560007- |
|
34 |
B-G057830-00030 |
1 |
螺栓M12*25ZnD |
Bolt |
8 |
9560007- |
|
35 |
Z50B.12-10 |
1 |
摆架轴套 |
Bushing |
2 |
9560007- |
|
36 |
Z50B.12-7 |
1 |
垫板 |
Washer |
2组 |
9560007- |
|
37 |
Z50B.12.7 |
1 |
下摆架 |
Lower balance frame |
1 |
9560007- |
|
38 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
8 |
9560007- |
|
39 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
8 |
9560007- |
|
40 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
8 |
9560007- |
|
41 |
956.12A.3.4 |
1 |
左电瓶箱盖 |
Left battery cover |
1 |
9560007- |
|
42 |
955.12.2A-1 |
1 |
螺杆 |
Screw bolt |
4 |
9560007- |
|
43 |
956.12A.3.2 |
1 |
压框 |
Frame |
1 |
9560007- |
|
44 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
9560007- |
|
45 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
8 |
9560007- |
|
46 |
955.12-1 |
1 |
调整垫片 |
Adjusting shim |
8 |
9560007- |
|
47 |
955.12-2 |
1 |
调整垫片 |
Adjusting shim |
8 |
9560007- |
956.12A 车架总成(二) Frame Ass’y(2)
956.12A 车架总成(二) Frame Ass‘y(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
48 |
955.12-3 |
1 |
调整垫片 |
Adjusting shim |
8 |
9560007- |
|
49 |
955.12-4 |
1 |
大垫圈 |
Big washer |
4 |
9560007- |
|
50 |
B-G000930-00008 |
1 |
垫圈20 |
Washer |
4 |
9560007- |
|
51 |
B-G057830-00100 |
1 |
螺栓M20x55ZnD |
Bolt |
4 |
9560007- |
|
52 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
5 |
9560007- |
|
53 |
B-G057820-00153 |
1 |
螺栓M24x90-10.9ZnD |
Bolt |
5 |
9560007- |
|
54 |
956.12A.3.1 |
1 |
配重 |
Balance weight |
1 |
9560007- |
|
55 |
Z50B.12.17 |
1 |
保险销 |
Safety pin |
1 |
9560007- |
|
56 |
Z50B.12-12 |
1 |
牵引销 |
Draw pin |
1 |
9560007- |
|
57 |
956.12A.3-2 |
1 |
板 |
Board |
1 |
9560007- |
|
58 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
4 |
9560007- |
|
59 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
4 |
9560007- |
|
60 |
B-G057810-00045 |
1 |
螺栓M6×16ZnD |
Bolt |
4 |
9560007- |
|
61 |
956.12A.3.3 |
1 |
右工具箱盖 |
Right tool chest cover |
1 |
9560007- |
|

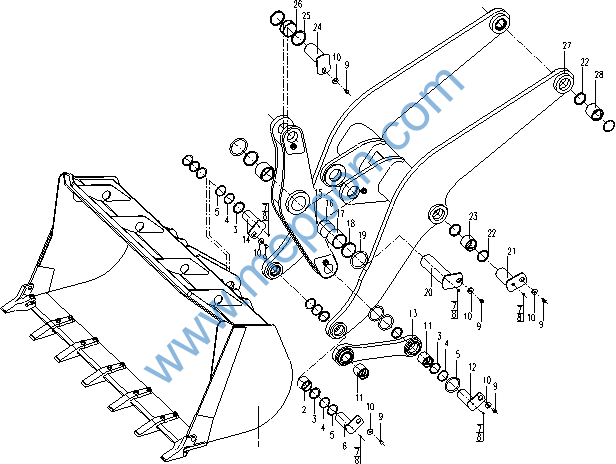

956.13 工作装置 Working Equipment
956.13 工作装置 Working Equipment
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
956.31.G0 |
1 |
带齿铲斗 |
Tooth bucket |
1 |
9560007- |
|
2 |
Z50E.13P.1-1 |
1 |
动臂前轴套 |
Frontal bushing |
2 |
9560007- |
|
3 |
Z50B.13.1 |
1 |
内防尘圈100 |
Inner dust ring |
8 |
9560007- |
|
4 |
Z50B.13-1 |
1 |
外防尘圈115 |
Outer dust ring |
8 |
9560007- |
|
5 |
Z50B.13-2 |
1 |
垫片 |
Pad |
8 |
9560007- |
|
6 |
Z50E.13N.3 |
1 |
销轴组件 |
Shaft assembly |
2 |
9560007- |
|
7 |
B-J07940A-00001 |
1 |
油杯M10×1 |
7 |
9560007- |
||
8 |
W-12-00192 |
1 |
油杯防尘套M10×1 |
Grease cup |
7 |
9560007- |
|
9 |
B-G057830-00066 |
1 |
螺栓 M16×25 ZnD |
Bolt |
8 |
9560007- |
|
10 |
B-Q01201E-00003 |
1 |
垫圈16 |
Washer |
8 |
9560007- |
|
11 |
Z50B.13.8-1A |
1 |
轴套 |
Bushing |
1 |
9560007- |
|
12 |
Z50E.13N.5 |
1 |
销轴组件 |
Shaft assembly |
1 |
9560007- |
|
13 |
956.13.2 |
1 |
焊接连杆 |
Linkage |
1 |
9560007- |
|
14 |
B-Q01201F-00059 |
1 |
销轴组件 85×224(m=118.5)A |
Shaft assembly |
1 |
9560007- |
|
15 |
956.13.3 |
1 |
焊接摇臂 |
Lift arm |
1 |
9560007- |
|
16 |
956.13.3-1 |
1 |
衬套 |
Bushing |
1 |
9560007- |
|
17 |
Z50B.13.9-1A |
1 |
轴套 |
Bushing |
2 |
9560007- |
|
18 |
Z50B.13-15 |
1 |
垫片 |
Pad |
2 |
9560007- |
|
19 |
Z50B.13.11 |
1 |
内防尘圈 135 |
Inner dust ring |
2 |
9560007- |
|
20 |
956.13.4 |
1 |
销轴组件 |
Shaft assembly |
1 |
9560007- |
|
21 |
Z50B.13.5A |
1 |
销轴组件 |
Shaft assembly |
2 |
9560007- |
|
22 |
Z50B.13.13 |
1 |
内防尘圈110 |
Inner dust ring |
8 |
9560007- |
|
23 |
Z50B.13.7-3A |
1 |
动臂中轴套 |
Mid bushing |
2 |
9560007- |
|
24 |
Z50E.13N.6 |
1 |
销轴组件 |
Shaft assembly |
1 |
9560007- |
|
25 |
Z50B.13.12 |
1 |
内防尘圈 115 |
Inner dust ring |
2 |
9560007- |
|
26 |
B-Q01201C-00009 |
1 |
垫片102×150 |
Pad |
2 |
9560007- |
|
27 |
956.13.1 |
1 |
焊接动臂 |
Lift arm |
1 |
9560007- |
|
28 |
Z50B.13.7-1A |
1 |
动臂后轴套 |
Tail bushing |
2 |
9560007- |
|

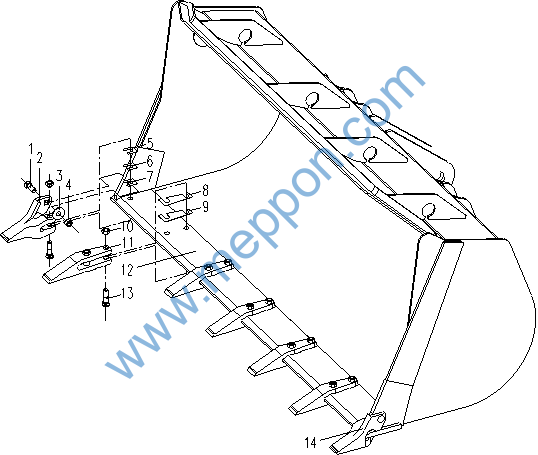

956.31.G0 通用铲斗 Bucket
