SINOMACH CHANGLIN 956 wheel loader parts catalog 17

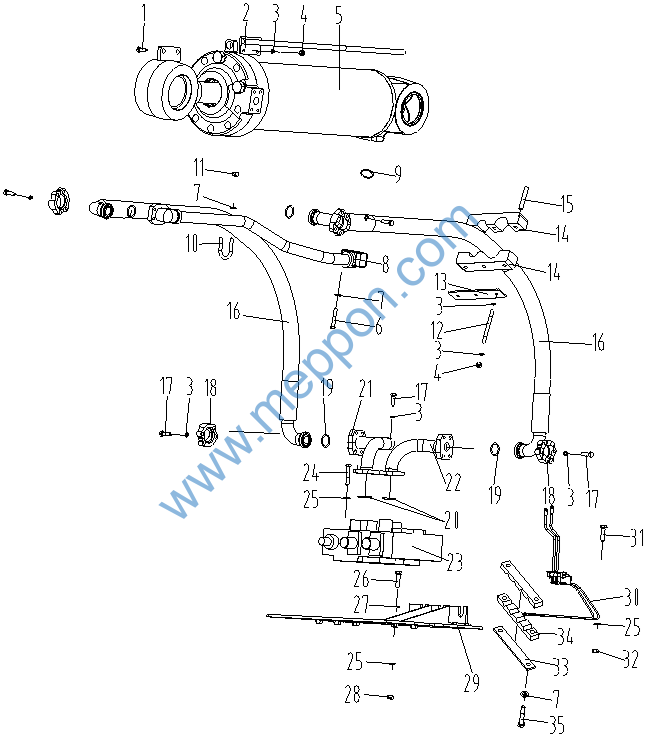

956.14A 工作液压系统(三) Hydraulic System(3)
956.14A
工作液压系统(三) Hydraulic System(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
2 |
9560007- |
|
2 |
956.14A.14 |
1 |
标尺杆 |
Bar |
1 |
9560007- |
|
3 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
38 |
9560007- |
|
4 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
8 |
9560007- |
|
5 |
956.14A.13 |
1 |
翻斗油缸 |
Oil cylinder |
1 |
9560007- |
|
6 |
B-G057820-00017 |
1 |
螺栓M10X60-10.9ZnD |
Bolt |
4 |
9560007- |
|
7 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
8 |
9560007- |
|
8 |
956.14A.25 |
1 |
油管 |
Oil pipe |
1 |
9560007- |
|
9 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-ring |
1 |
9560007- |
|
10 |
B-Q020120-00004 |
1 |
U形管夹A34 |
U-pipe clamp |
1 |
9560007- |
|
11 |
B-G061760-00001 |
1 |
螺母M10x1.25ZnD |
Nut |
2 |
9560007- |
|
12 |
B-G008980-00025 |
1 |
螺柱AM10×100ZnD |
Bolt |
6 |
9560007- |
|
13 |
956.14A-11 |
1 |
板 |
Plate |
2 |
9560007- |
|
14 |
956.14A-10 |
1 |
油管夹 |
pipe clamp |
4 |
9560007- |
|
15 |
956.14A-5 |
1 |
硬管 |
Oil pipe |
6 |
9560007- |
|
16 |
956.14A.26 |
1 |
软管总成 |
Hose |
2 |
9560007- |
|
17 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
24 |
9560007- |
|
18 |
B-Q020140-00003 |
1 |
分离式法兰AΦ44.1/21 |
Flange |
8 |
9560007- |
|
19 |
B-G03452A-00014 |
1 |
O形圈37.5×3.55 |
O-ring |
4 |
9560007- |
|
20 |
B-Q020710-00071 |
1 |
O形圈48×3.5 |
O-ring |
2 |
9560007- |
|
21 |
956.14A.19 |
1 |
油管 |
Oil pipe |
1 |
9560007- |
|
22 |
956.14A.20 |
1 |
油管 |
Oil pipe |
1 |
9560007- |
|
23 |
W-07-00214 |
1 |
多路换向阀GDF-32-YL18 |
Value |
1 |
9560007- |
|
24 |
B-G057820-00031 |
1 |
螺栓M12x120ZnD |
Bolt |
2 |
9560007- |
|
25 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
10 |
9560007- |
|
26 |
B-G057830-00043 |
1 |
螺栓M12x45ZnD |
Bolt |
4 |
9560007- |
|
27 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
9560007- |
|
28 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
9560007- |
|
29 |
956.14A.7 |
1 |
板 |
Plate |
1 |
9560007- |
|
30 |
W-12-00161 |
1 |
控制器总成WJ11-50-16A |
Control device |
1 |
9560007- |
|
31 |
B-G057830-00041 |
1 |
螺栓M12x40ZnD |
Bolt |
4 |
9560007- |
|
32 |
B-G061700-00002 |
1 |
螺母M12ZnD |
Nut |
4 |
9560007- |
|
33 |
936.14-2 |
1 |
板 |
Plate |
1 |
9560007- |
|
34 |
936.14-3 |
1 |
橡胶夹 |
pipe clamp |
2 |
9560007- |
|
35 |
B-G057820-00018 |
1 |
螺栓M10x60ZnD |
Bolt |
2 |
9560007- |
|

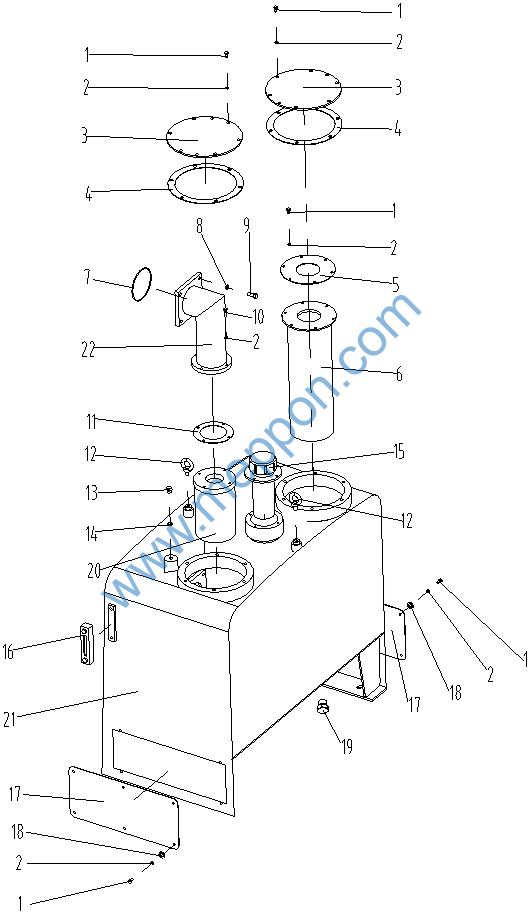

956.14A.1 油箱 Oil Tank
956.14A.1
油箱 Oil Tank
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00137 |
1 |
螺栓M8×16ZnD |
Bolt |
28 |
9560007- |
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
32 |
9560007- |
|
3 |
956.14A.1-4 |
1 |
压盖 |
Gland |
2 |
9560007- |
|
4 |
956.14A.1-5 |
1 |
密封垫 |
Gasket ring |
2 |
9560007- |
|
5 |
956.14A.1-3 |
1 |
密封垫 |
Gasket ring |
1 |
9560007- |
|
6 |
W-15-00520 |
1 |
回油过滤器YLX |
Filter |
1 |
9560007- |
|
7 |
B-Q020710-00161 |
1 |
O形圈130×3.5 |
O-ring |
1 |
9560007- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
9560007- |
|
9 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
4 |
9560007- |
|
10 |
B-G057830-00146 |
1 |
螺栓M8x30ZnD |
Bolt |
4 |
9560007- |
|
11 |
956.14A.1-2 |
1 |
密封垫 |
Gasket ring |
1 |
9560007- |
|
12 |
B-G008250-00004 |
1 |
螺钉M12ZnD |
screw |
2 |
9560007- |
|
13 |
B-J010000-00002 |
1 |
螺塞M14x1.5 |
screw |
1 |
9560007- |
|
14 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
1 |
9560007- |
|
15 |
W-15-00390 |
1 |
空气滤清器QL-10C-00 |
Filter |
1 |
9560007- |
|
16 |
W-15-00168 |
1 |
液位计总成|YWZ-127 |
Level-meter |
1 |
9560007- |
|
17 |
956.14A.1-1 |
1 |
盖板 |
Plate |
2 |
9560007- |
|
18 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
10 |
9560007- |
|
19 |
Z50B.14.21-5 |
1 |
螺塞 |
screw |
1 |
9560007- |
|
20 |
W-15-00519 |
1 |
吸油过滤器WU-1500×120F-J |
Filter |
1 |
9560007- |
|
21 |
956.14A.1.1 |
1 |
箱体 |
Case |
1 |
9560007- |
|
22 |
956.14A.1.2 |
1 |
油管组件 |
Oil pipe |
1 |
9560007- |
|

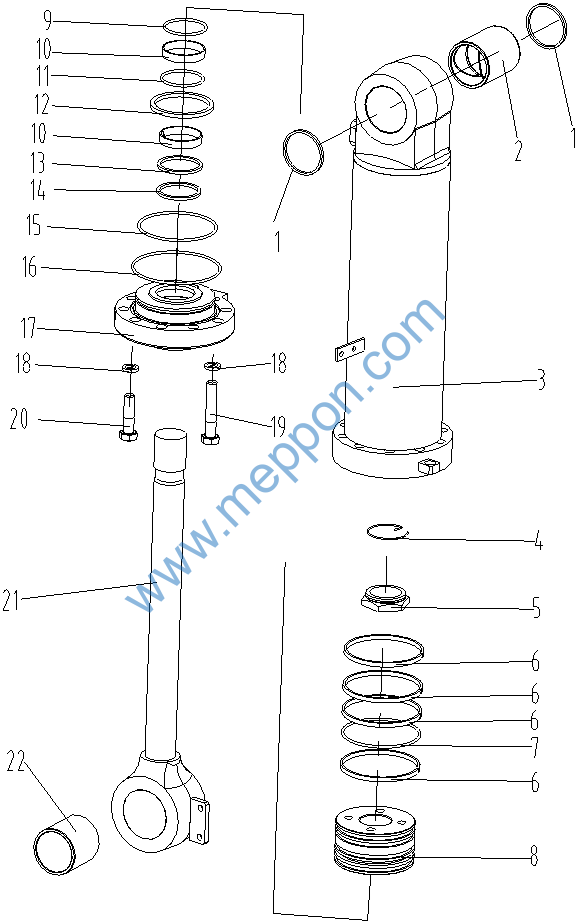

956.14A.10 动臂油缸 Oil Cylinder
956.14A.10 动臂油缸 Oil Cylinder
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.14.10-7A |
1 |
轴套 |
Boss |
1 |
9560007- |
|
2 |
956.14A.10.2 |
1 |
缸体 |
Cylind body |
1 |
9560007- |
|
3 |
Z50B.14.10-6 |
1 |
止动钢丝圈 |
Loop |
1 |
9560007- |
|
4 |
Z50B.14.10B-3 |
1 |
螺母 |
Nut |
1 |
9560007- |
|
5 |
Z50B.14.10B-4 |
1 |
支承环 |
Support ring |
2 |
9560007- |
|
6 |
W-15-00076 |
1 |
格莱圈1600|S-55044 |
Ring |
1 |
9560007- |
|
7 |
Z50B.14.10B-2 |
1 |
活塞 |
Piston |
1 |
9560007- |
|
8 |
B-Q020710-00153 |
1 |
O形圈65×3.1 |
O-ring |
1 |
9560007- |
|
9 |
956.14A.10-2 |
1 |
支承环 |
Support ring |
1 |
9560007- |
|
10 |
W-15-00424 |
1 |
密封圈Y90x105x11.5 |
Lock ring |
1 |
9560007- |
|
11 |
B-G10708A-00010 |
1 |
密封圈Y90x105x12.5 |
Lock ring |
1 |
9560007- |
|
12 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-ring |
1 |
9560007- |
|
13 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Lock ring |
1 |
9560007- |
|
14 |
B-Q020710-00154 |
1 |
O形圈160×5.7 |
O-ring |
2 |
9560007- |
|
15 |
956.14A.10-1 |
1 |
缸头 |
Cylind head |
1 |
9560007- |
|
16 |
B-G000930-00006 |
1 |
垫圈16 |
Washer |
12 |
9560007- |
|
17 |
B-G057850-00021 |
1 |
螺栓M16x1.5x55ZnD |
Bolt |
12 |
9560007- |
|
18 |
956.14A.10.1 |
1 |
活塞杆 |
Cylind rod |
1 |
9560007- |
|

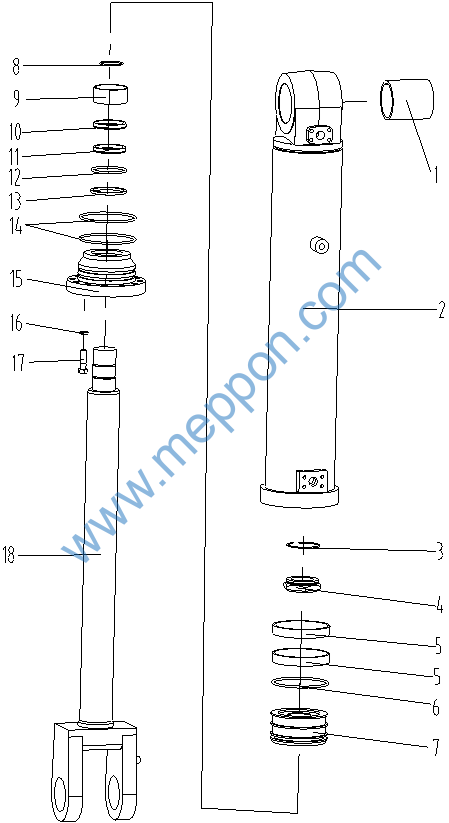

956.14A.13
转斗油缸 Oil Cylinder
