SINOMACH CHANGLIN 956 wheel loader parts catalog 18
956.14A.13
转斗油缸 Oil Cylinder
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.13.13 |
1 |
防尘圈 |
Lock ring |
2 |
9560007- |
|
2 |
Z50B.14.18A-8A |
1 |
轴套 |
Boss |
1 |
9560007- |
|
3 |
956.14A.13.2 |
1 |
缸体 |
Cylind body |
1 |
9560007- |
|
4 |
Z50B.14.18A-7 |
1 |
止动钢丝圈 |
Loop |
1 |
9560007- |
|
5 |
Z50B.14.18A-6 |
1 |
锁紧螺母 |
Nut |
1 |
9560007- |
|
6 |
Z50B.14.18A-4 |
1 |
支承环 |
Support ring |
4 |
9560007- |
|
7 |
W-15-00077 |
1 |
格莱圈1800|S-55044 |
Lock ring |
1 |
9560007- |
|
8 |
Z50B.14.18A-5 |
1 |
活塞 |
Piston |
1 |
9560007- |
|
9 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-ring |
1 |
9560007- |
|
10 |
Z50B.14.18A-2 |
1 |
支承环 |
Support ring |
2 |
9560007- |
|
11 |
W-15-00083 |
1 |
斯特圈0900|S-55013 |
Lock ring |
1 |
9560007- |
|
12 |
W-15-00501 |
1 |
密封圈Y90x110x14 |
Lock ring |
1 |
9560007- |
|
13 |
B-Q020710-00155 |
1 |
O形圈100×5.7 |
O-ring |
1 |
9560007- |
|
14 |
B-G10708C-00013 |
1 |
防尘圈FC90x100x6 |
Lock ring |
1 |
9560007- |
|
15 |
B-Q020710-00150 |
1 |
O形圈180×5.7 |
O-ring |
1 |
9560007- |
|
16 |
B-Q020710-00165 |
1 |
O形圈203×5.7 |
O-ring |
1 |
9560007- |
|
17 |
Z50B.14.18B-1 |
1 |
缸头 |
Cylind head |
1 |
9560007- |
|
18 |
B-G000930-00010 |
1 |
垫圈24 |
Washer |
10 |
9560007- |
|
19 |
B-G057850-00037 |
1 |
螺栓M24x2x105-10.9ZnD |
Bolt |
2 |
9560007- |
|
20 |
B-G057850-00040 |
1 |
螺栓M24x2x90-10.9ZnD |
Bolt |
8 |
9560007- |
|
21 |
956.14A.13.1 |
1 |
活塞杆 |
Cylind rod |
1 |
9560007- |
|
22 |
Z50B.14.18A-1A |
1 |
轴套 |
Boss |
1 |
9560007- |
|

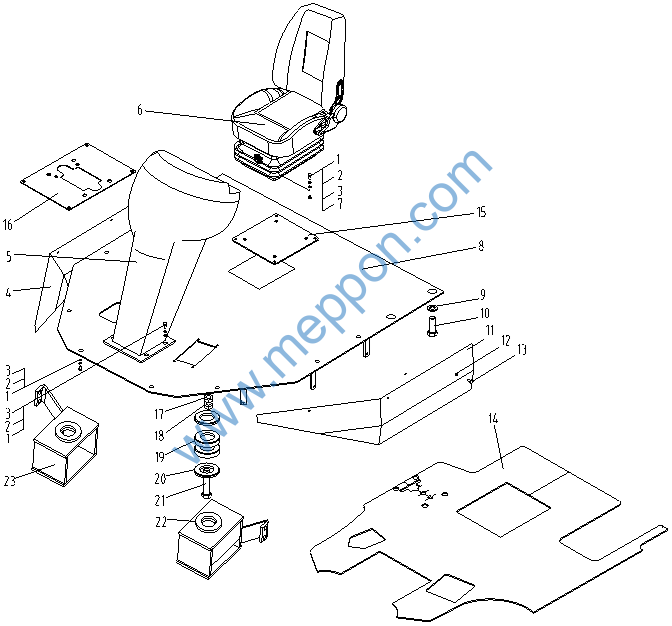

956.16A 驾驶室总成(一) Cab(1)
956.16A 驾驶室总成(一) Cab(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
20 |
9560007- |
|
2 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer-plain |
20 |
9560007- |
|
3 |
B-G000930-00003 |
1 |
垫圈12 |
Washer-spring |
20 |
9560007- |
|
4 |
956.16A.1 |
1 |
右围板 |
Cover-RH |
1 |
9560007- |
|
5 |
956.16.3 |
1 |
仪表立柱 |
Instrument post |
1 |
9560007- |
|
6 |
W-09-00158 |
1 |
座椅 |
Seat assy |
1 |
9560007- |
|
7 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
4 |
9560007- |
|
8 |
956.16A.3 |
1 |
底板架 |
Lower plate rack |
1 |
9560007- |
|
9 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer-plain |
4 |
9560007- |
|
10 |
B-G057830-00116 |
1 |
螺栓M24x65ZnD |
Bolt |
4 |
9560007- |
|
11 |
956.16A.2 |
1 |
左围板 |
Cover-LH |
1 |
9560007- |
|
12 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
16 |
9560007- |
|
13 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer-plain |
16 |
9560007- |
|
14 |
936.16-1 |
1 |
底板垫 |
Carpet |
1 |
9560007- |
|
15 |
936.16A.11 |
1 |
座椅安装板 |
Plate |
1 |
9560007- |
|
16 |
936.16A.10 |
1 |
软轴操纵连接板 |
Plate |
1 |
9560007- |
|
17 |
B-G061710-00017 |
1 |
螺母M22x1.5-10ZnD |
Nut |
4 |
9560007- |
|
18 |
B-G061730-00020 |
1 |
螺母M22x1.5-10ZnD |
Nut |
4 |
9560007- |
|
19 |
Z30.1.2 |
1 |
缓冲橡胶垫 |
Cushion |
1 |
9560007- |
|
20 |
Z30.1-10 |
1 |
垫圈 |
Washer-plain |
1 |
9560007- |
|
21 |
B-G057850-00036 |
1 |
螺栓M22x1.5×140-10.9ZnD |
Bolt |
4 |
9560007- |
|
22 |
956.16A.7 |
1 |
左前支撑 |
Support-LH |
1 |
9560007- |
|
23 |
956.16A.8 |
1 |
右前支撑 |
Support-RH |
1 |
9560007- |
|

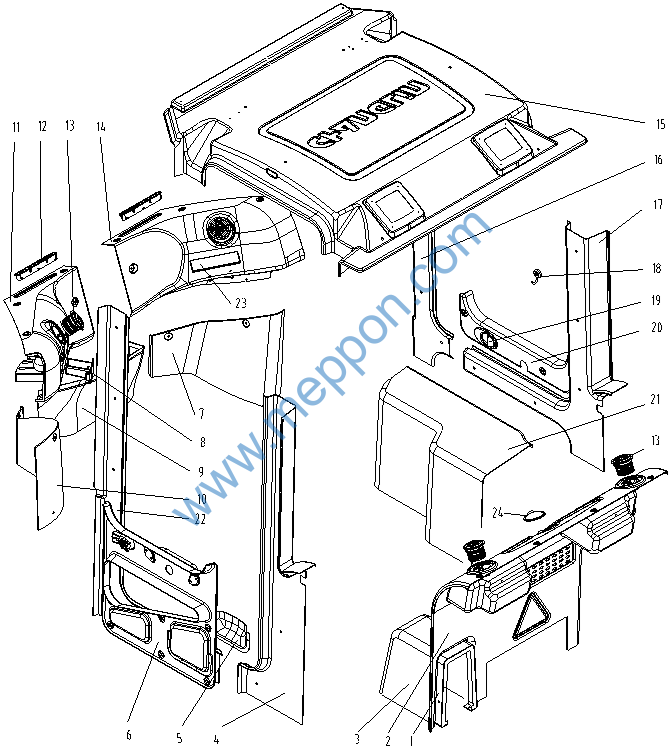

956.16A 驾驶室总成(二) Cab(2)
956.16A
驾驶室总成(二) Cab(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
956.16.8 |
1 |
驻车制动罩支架 |
Parking brake bracket |
1 |
9560007- |
|
2 |
956.16A-15 |
1 |
后围饰板本体 |
Plate rear |
1 |
9560007- |
|
3 |
956.16A-18 |
1 |
驻车制动罩 |
Parking brake cover |
1 |
9560007- |
|
4 |
956.16A-13 |
1 |
左B柱饰板本体 |
Baseboard |
1 |
9560007- |
|
5 |
956.16A-17 |
1 |
文件袋 |
File bag |
2 |
9560007- |
|
6 |
956.16A-8 |
1 |
左侧门内饰板本体 |
Baseboard |
1 |
9560007- |
|
7 |
956.16A-7 |
1 |
仪表板右裙饰板本体 |
Plate |
1 |
9560007- |
|
8 |
W-09-00161 |
1 |
烟灰缸 |
Ashtray |
1 |
9560007- |
|
9 |
956.16A-5 |
1 |
仪表板中裙饰板本体 |
Plate |
1 |
9560007- |
|
10 |
956.16A-31 |
1 |
仪表板左裙饰板本体 |
Plate |
1 |
9560007- |
|
11 |
956.16A-2 |
1 |
仪表板面板本体左 |
Instrument board LH |
1 |
9560007- |
|
12 |
956.16A-4 |
1 |
前除霜风口格栅 |
Defroster grid |
2 |
9560007- |
|
13 |
W-09-00186 |
1 |
圆风口盖板 |
Air nozzle cover |
4 |
9560007- |
|
14 |
956.16A-6 |
1 |
仪表板面板本体右 |
Instrument board RH |
1 |
9560007- |
|
15 |
956.16A-12 |
1 |
顶盖内饰板本体 |
Plate |
1 |
9560007- |
|
16 |
956.16A-11 |
1 |
右A柱内饰板本体 |
Baseboard |
1 |
9560007- |
|
17 |
956.16A-14 |
1 |
右B柱内饰板本体 |
Baseboard |
1 |
9560007- |
|
18 |
W-09-00152 |
1 |
衣帽钩 |
Hat-and-coat hook |
1 |
9560007- |
|
19 |
W-09-00162 |
1 |
内扣手 |
Handle-inner |
2 |
9560007- |
|
20 |
956.16A-9 |
1 |
右侧门内饰板本体 |
Baseboard |
1 |
9560007- |
|
21 |
936.16.1 |
1 |
副仪表板本体 |
Instrument board |
1 |
9560007- |
|
22 |
956.16A-10 |
1 |
左A柱内饰板本体 |
Baseboard |
1 |
9560007- |
|
23 |
W-09-00187 |
1 |
音响盖板 |
CD cover |
1 |
9560007- |
|
24 |
956.16A-16 |
1 |
加液口盖板 |
Cover |
1 |
9560007- |
|

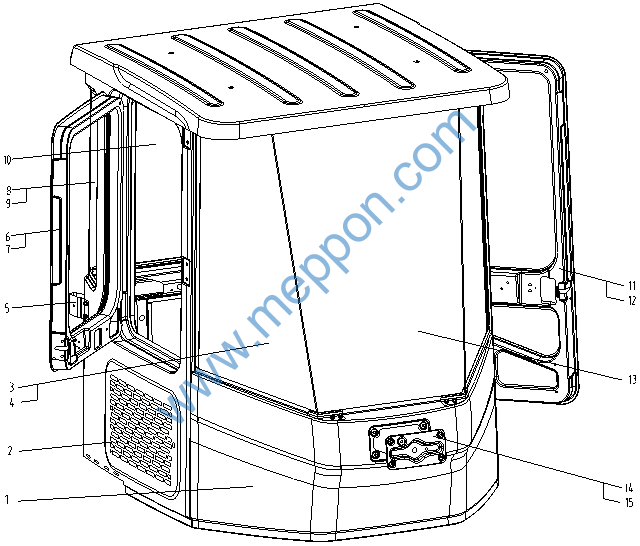

956.16A 驾驶室总成(三) Cab(3)
