SINOMACH CHANGLIN 956 wheel loader parts catalog 19
956.16A
驾驶室总成(三) Cab(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
956.16.1.1 |
1 |
驾驶室骨架 |
Cab frame |
1 |
9560007- |
|
2 |
956.16.1.5 |
1 |
冷凝器盖板 |
Condenser cover |
1 |
9560007- |
|
3 |
956.16.1-5 |
1 |
左前侧玻璃 |
Glass |
1 |
9560007- |
|
4 |
956.16.1-6 |
1 |
右前侧玻璃 |
Glass |
1 |
9560007- |
|
5 |
956.16.1-7 |
1 |
碰锁头安装板 |
Latch mounting plate |
2 |
9560007- |
|
6 |
956.16.1.4 |
1 |
小门 |
Door RH |
1 |
9560007- |
|
7 |
956.16.1-15 |
1 |
右门框密封条 |
Seal |
1 |
9560007- |
|
8 |
956.16.1-1 |
1 |
左侧后玻璃 |
Glass |
1 |
9560007- |
|
9 |
956.16.1-2 |
1 |
右侧后玻璃 |
Glass |
1 |
9560007- |
|
10 |
956.16.1-3 |
1 |
后玻璃 |
Glass |
1 |
9560007- |
|
11 |
956.16.1.2 |
1 |
左门 |
Door-LH |
1 |
9560007- |
|
12 |
956.16.1-14 |
1 |
左门框密封条 |
Seal |
1 |
9560007- |
|
13 |
956.16.1-4 |
1 |
前玻璃 |
Glass |
1 |
9560007- |
|
14 |
956.16.1-8 |
1 |
前雨刷安装板 |
Wiper mounting plate |
1 |
9560007- |
|
15 |
956.16.1-13 |
1 |
前雨刷安装板密封条 |
Seal |
1 |
9560007- |
|
956.17A 车身及附件 Vehicle Body and Accessory
956.17A 车身及附件 Vehicle Body and Accessory
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.17.19 |
1 |
左反光镜支座 |
L reflector supporting |
1 |
9560007- |
|
2 |
936.17.20 |
1 |
右反光镜支座 |
R reflector supporting |
1 |
9560007- |
|
3 |
956.17.7 |
1 |
左前扶手 |
Handrail |
1 |
9560007- |
|
4 |
956.17.8 |
1 |
右前扶手 |
Handrail |
1 |
9560007- |
|
5 |
956.17A.4 |
1 |
左小扶手 |
Handrail |
1 |
9560007- |
|
6 |
956.17A.9 |
1 |
右小扶手 |
Handrail |
1 |
9560007- |
|
7 |
956.17A-1 |
1 |
撑铁 |
Support iron |
4 |
9560007- |
|
8 |
956.17A.2 |
1 |
左踏板 |
Left pedal |
1 |
9560007- |
|
9 |
956.17A.5 |
1 |
左后扶手 |
Handrail |
1 |
9560007- |
|
10 |
956.17A.6 |
1 |
右后扶手 |
Handrail |
1 |
9560007- |
|
11 |
936.17A.11 |
1 |
梯子 |
Ladder |
2 |
9560007- |
|
12 |
956.17A.3 |
1 |
右踏板 |
Right pedal |
1 |
9560007- |
|
13 |
956.17A.1.1 |
1 |
发动机护罩 |
Engine hood |
1 |
9560007- |
|
14 |
956.17A.12 |
1 |
前左挡泥板 |
L front dashboard |
1 |
9560007- |
|
15 |
956.17A.13 |
1 |
右前挡泥板总成 |
Right extension |
1 |
9560007- |
|
16 |
Z50E.17F.6 |
1 |
前大灯支座 |
Front lamp supporting |
1 |
9560007- |
|
17 |
Z50E.17F.5 |
1 |
前大灯支座 |
Front lamp supporting |
1 |
9560007- |
|
18 |
W-09-00030 |
1 |
锁/NBS504 |
Lock |
2 |
9560007- |
|
19 |
956.17A.10 |
1 |
随机备件箱 |
Spare part tool box |
1 |
9560007- |
|
20 |
956.17A.1.5 |
1 |
隔栅 |
Grille |
1 |
9560007- |
|
21 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
12 |
9560007- |
|
22 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
20 |
9560007- |
|
23 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
8 |
9560007- |
|
24 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
30 |
9560007- |
|
25 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
48 |
9560007- |
|
26 |
B-Q020490-00003 |
1 |
垫圈12ZnD |
Washer |
48 |
9560007- |
|
27 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
18 |
9560007- |
|
28 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
14 |
9560007- |
|
29 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
50 |
9560007- |
|
30 |
B-G061700-00003 |
1 |
螺母10ZnD |
Nut |
16 |
9560007- |
|
31 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
44 |
9560007- |
|
32 |
B-G057830-00030 |
1 |
螺栓M12×25ZnD |
Bolt |
8 |
9560007- |
|
33 |
B-G057830-00043 |
1 |
螺栓M12x45ZnD |
Bolt |
10 |
9560007- |
|
34 |
Z30.16.4E-15 |
1 |
门封条 |
Pressure stripe |
1 |
9560007- |
|
35 |
B-G057830-00043 |
1 |
螺栓M10x45ZnD |
Bolt |
8 |
9560007- |
|
36 |
W-09-00022 |
1 |
室外反光镜 |
Viewfinder |
2 |
9560007- |
|
37 |
956.17A.1.2 |
1 |
左门 |
Left door |
1 |
9560007- |
|
38 |
956.17A.1.3 |
1 |
右门 |
Right door |
1 |
9560007- |
|
39 |
956.17A.1.4 |
1 |
铰链 |
Hinge |
2 |
9560007- |
|
40 |
956.17A.1.6 |
1 |
铰链 |
Hinge |
2 |
9560007- |
|
41 |
B-G000910-00025 |
1 |
开口销3.2x16ZnD |
Pin |
8 |
9560007- |
|
42 |
B-G008820-00046 |
1 |
销轴B8x40 |
Pin shaft |
4 |
9560007- |
|
43 |
W-09-00082 |
1 |
气弹簧|JY2253 |
Air spring |
1 |
9560007- |
|
44 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
28 |
9560007- |
|

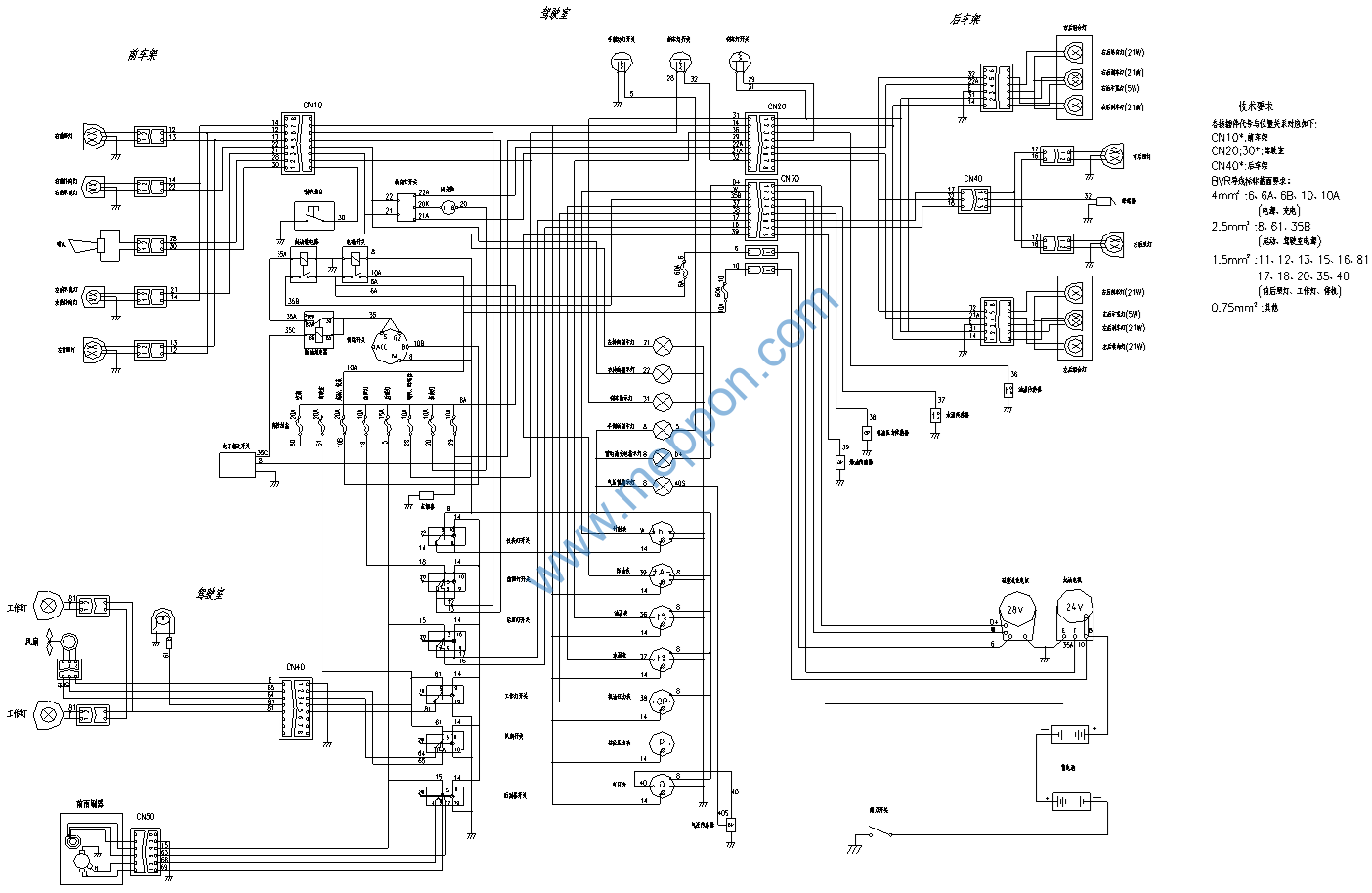

956.18A 电气系统 Electrical System
956.18A 电气系统 Electrical System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
9560007- |
|
2 |
W-05-00080 |
1 |
右前组合大灯|QD230X110(R) |
Front headlamps |
1 |
9560007- |
|
3 |
W-11-00104 |
1 |
电源开关|K01K18-A |
Knife switch |
1 |
9560007- |
|
4 |
W-06-00053 |
1 |
喇叭|DL229G |
Horn |
1 |
9560007- |
|
5 |
W-05-00079 |
1 |
左前组合大灯|QD230X110(L) |
Left headlight |
1 |
9560007- |
|
6 |
W-06-00419 |
1 |
组合仪表|ZJB2009-02/956 |
Portfolio Instruments |
1 |
9560007- |
|
7 |
W-12-00143 |
1 |
自粘式吸盘|TM30 |
Acetabulu |
6 |
9560007- |
|
8 |
W-11-00010 |
1 |
开关|JK931 |
Switch |
1 |
9560007- |
|
9 |
W-05-00028 |
1 |
照灯|202 |
Working lamp |
2 |
9560007- |
|
10 |
W-05-00015 |
1 |
后组合灯|XHYJKJ24-101 |
Rear group lamp |
2 |
9560007- |
|
11 |
W-09-00117 |
1 |
雨刷器|ZD2330C/Z40H |
Wiper |
1 |
9560007- |
|
12 |
W-09-00001 |
1 |
风扇|756720C |
Fan |
1 |
9560007- |
|
13 |
W-05-00009 |
1 |
工作灯|201 |
Working lamp |
2 |
9560007- |
|
14 |
W-05-00066 |
1 |
顶灯|0814112410 |
Tip lamp |
1 |
9560007- |
|
15 |
W-06-00039 |
1 |
蜂鸣器|DF204 |
Buzzer |
1 |
9560007- |
|
16 |
W-06-00320 |
1 |
工簧片|DT622-T-6.3B |
Public reed |
24 |
9560007- |
|
17 |
W-06-00302 |
1 |
气压传感器|YG901C2 |
Air pressure sensor |
1 |
9560007- |
|
18 |
W-06-00301 |
1 |
温度传感器|WDG1371 |
Temperature sensor |
2 |
9560007- |
|
19 |
W-06-00418 |
1 |
燃油传感器|RG2266型-M1 |
Oil pressure sensor |
1 |
9560007- |
|
20 |
W-06-00303 |
1 |
机油压力传感器|YG901C |
Engine oil pressure sensor |
1 |
9560007- |
|
21 |
W-11-00147 |
1 |
电子接近开关|LJG2A-4/Z2CN2 |
Electronic Proximity Switches |
1 |
9560007- |
|
22 |
W-06-00348 |
1 |
工作计时表|52 |
Service meter |
1 |
9560007- |
|
23 |
W-06-00297 |
1 |
气压表|YY242型-2L |
Air pressure meter |
1 |
9560007- |
|
24 |
W-06-00298 |
1 |
档位压力表|YY04型-04C |
Clutch pressure meter |
1 |
9560007- |
|
25 |
W-06-00296 |
1 |
油温表|YW242型-2B |
Oil temperature meter |
1 |
9560007- |
|
26 |
W-06-00295 |
1 |
水温表|SW242型-2A |
Water temperature meter |
1 |
9560007- |
|
27 |
W-06-00299 |
1 |
机油压力表|YY242型-2K |
Oil pressure meter |
1 |
9560007- |
|
28 |
W-06-00417 |
1 |
燃油表|RY242型-2A |
Oil location meter |
1 |
9560007- |
|
29 |
W-06-00407 |
1 |
压力表联接管|ZL2-208F-5 |
Pipe |
1 |
9560007- |
|

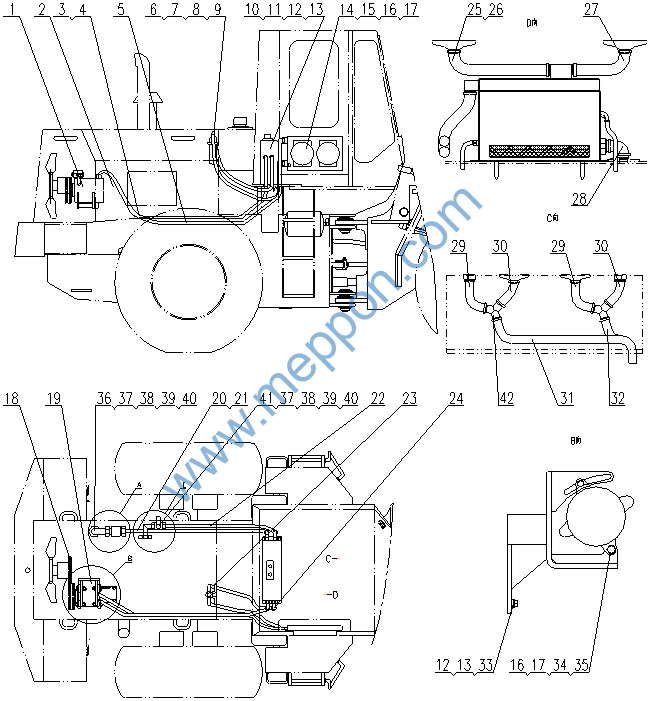

956.21 空调系统 Air Condition System
