SINOMACH CHANGLIN 956 wheel loader parts catalog 20
956.21 空调系统 Air Condition System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-08-00171 |
1 |
空调器总成BKG08G |
Air-condition |
1 |
9560007- |
|
2 |
1 |
压缩机TL-508 |
compressor |
1 |
9560007- |
||
3 |
1 |
低压软管L=2500 |
Hose |
1 |
9560007- |
||
4 |
B-Q020020-00004 |
1 |
箍90 |
hoop |
8 |
9560007- |
|
5 |
1 |
高压软管L=2600 |
Hose |
1 |
9560007- |
||
6 |
1 |
贮液器总成(T0520048) |
oil storage |
1 |
9560007- |
||
7 |
B-G057830-00128 |
1 |
螺栓M6X12ZnD |
Bolt |
2 |
9560007- |
|
8 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
2 |
9560007- |
|
9 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
2 |
9560007- |
|
10 |
1 |
蒸发器总成 |
evaporator |
1 |
9560007- |
||
11 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
Bolt |
4 |
9560007- |
|
12 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
8 |
9560007- |
|
13 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
8 |
9560007- |
|
14 |
1 |
冷凝器总成 |
condenser |
1 |
9560007- |
||
15 |
B-G057830-00006 |
1 |
螺栓M10X25ZnD |
Washer |
4 |
9560007- |
|
16 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
8 |
9560007- |
|
17 |
B-G000930-00001 |
1 |
垫圈10 |
condenser |
8 |
9560007- |
|
18 |
1 |
传动带V13×1370 |
strap |
1 |
9560007- |
||
19 |
956.21.1 |
1 |
压缩机支架 |
bracket |
1 |
9560007- |
|
20 |
956.21-2 |
1 |
进水管φ16X2700 |
Hose |
1 |
9560007- |
|
21 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
9560007- |
|
22 |
956.21-1 |
1 |
出水管φ16X2500 |
Hose |
1 |
9560007- |
|
23 |
1 |
高压软管L=1450 |
Hose |
2 |
9560007- |
||
24 |
Z30.16.4-16 |
1 |
出线圈36 |
Outlet loop |
2 |
9560007- |
|
25 |
1 |
风管φ50×700 |
pipeline |
1 |
9560007- |
||
26 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
18 |
9560007- |
|
27 |
1 |
风管φ50×550 |
pipeline |
1 |
9560007- |
||
28 |
1 |
风管φ50×200 |
pipeline |
1 |
9560007- |
||
29 |
1 |
风管φ50×500 |
pipeline |
2 |
9560007- |
||
30 |
1 |
风管φ50×100 |
pipeline |
2 |
9560007- |
||
31 |
1 |
风管φ50×2800 |
pipeline |
1 |
9560007- |
||
32 |
1 |
风管φ50×1600 |
pipeline |
1 |
9560007- |
||
33 |
B-G057830-00043 |
1 |
螺栓M12X45ZnD |
Washer |
4 |
9560007- |
|
34 |
B-G057830-00012 |
1 |
螺栓M10X35ZnD |
Bolt |
4 |
9560007- |
|
35 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
9560007- |
|
36 |
Z50B.21-7 |
1 |
接头 |
tie-in |
1 |
9560007- |
|
37 |
B-Q020710-00021 |
1 |
O型圈16X2.4 |
O-ring |
2 |
9560007- |
|
38 |
Z30.20.4 |
1 |
接管 |
take-over |
2 |
9560007- |
|
39 |
Z50B.21-5 |
1 |
接头 |
tie-in |
2 |
9560007- |
|
40 |
W-15-00051 |
1 |
球阀1/2″Q11F-16T |
Ball valve |
2 |
9560007- |
|
41 |
Z50B.21-6A |
1 |
接头 |
tie-in |
1 |
9560007- |
|
42 |
Z40E.21F-1 |
1 |
三通 |
tube |
2 |
9560007- |
|

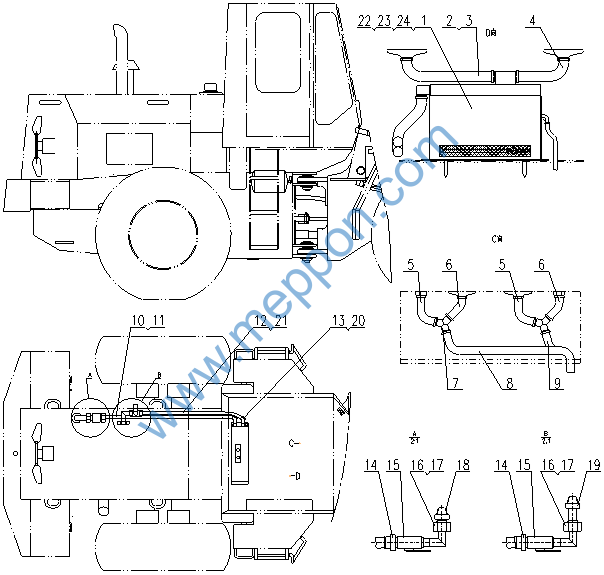

956.22 暖风系统 Warm Air Blower
956.22 暖风系统 Warm Air Blower
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-08-00181 |
1 |
暖风机总成BKG08H |
warm air blower |
1 |
9560007- |
|
2 |
1 |
风管φ50×700 |
pipeline |
1 |
9560007- |
||
3 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
16 |
9560007- |
|
4 |
1 |
风管φ50×550 |
pipeline |
1 |
9560007- |
||
5 |
1 |
风管φ50×500 |
pipeline |
1 |
9560007- |
||
6 |
1 |
风管φ50×100 |
pipeline |
1 |
9560007- |
||
7 |
Z40E.21F-1 |
1 |
三通 |
tube |
2 |
9560007- |
|
8 |
1 |
风管φ50×2800 |
pipeline |
1 |
9560007- |
||
9 |
1 |
风管φ50×1600 |
pipeline |
1 |
9560007- |
||
10 |
956.22-1 |
1 |
进水管φ16 |
Hose |
1 |
9560007- |
|
11 |
B-J088700-00012 |
1 |
喉箍d25 |
Clamp |
4 |
9560007- |
|
12 |
956.22-2 |
1 |
出水管φ16 |
Hose |
1 |
9560007- |
|
13 |
955.16-2 |
1 |
出线圈 |
Outlet loop |
1 |
9560007- |
|
14 |
Z50B.21-5 |
1 |
接头 |
tie-in |
2 |
9560007- |
|
15 |
W-15-00051 |
1 |
球阀1/2″Q11F-16T |
Ball valve |
2 |
9560007- |
|
16 |
B-Q020710-00021 |
1 |
O型圈16X2.4 |
O-ring |
2 |
9560007- |
|
17 |
Z30.20.4 |
1 |
接管 |
take-over |
2 |
9560007- |
|
18 |
Z50B.21-6A |
1 |
接头 |
tie-in |
1 |
9560007- |
|
19 |
Z50B.21-7 |
1 |
接头 |
tie-in |
1 |
9560007- |
|
20 |
Z30.16.4-17 |
1 |
塞 |
Outlet loop |
1 |
9560007- |
|
21 |
B-Q020020-00004 |
1 |
箍90 |
hoop |
4 |
9560007- |
|
22 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
Bolt |
4 |
9560007- |
|
23 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
9560007- |
|
24 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
9560007- |
|
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
1 |
|||||||
编制人员:张领、桑涛、沈星宇、赵斌、马祥宁、刘刚、刘伟倩、
汪庆海、张银秀、严立波、何少红、曹杰
审 核:吴培贤
