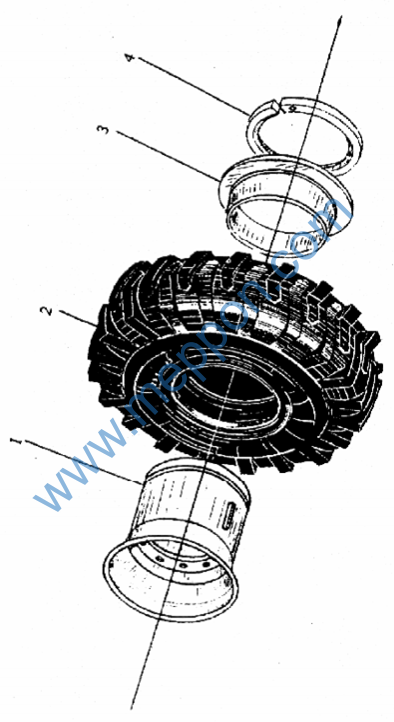

SINOMACH CHANGLIN 957 wheel loader parts catalog 10
Z50H.6A/8A 前/后桥 Front/Rear Axle
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
47 48 49 50 51 55 56 57 58 59 |
B-G008270-00004 Z50H.6A-24 Z50H.8A-2 Z50B.6-28 B-J010010-00006 Z50B.6-25 B-G001190-00008 B-Q020490-00017 B-G061710-00030 B-G061730-00026 B-G057850-00068 |
1 1 1 1 1 1 1 1 1 1 |
钉 2×5 标牌 (前) 标牌 (后) 密封垫 螺塞 M27x2 密封垫 销 A16x50 垫圈 27 螺母 M27x2ZnD 螺母 M27x2ZnD 螺栓 M27x2x270-10.9ZnD |
Pin Name plate Name plate Gasket Plug Gasket Pin Washer Nut Nut Bolt |
8 1 1 2 2 2 4 32 16 16 16 |
9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- |
Z50H.6.1/8.1 前/后桥主传动 Front /Rear Axle Main Drive
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057850-00015 |
1 |
螺栓M14×1. 5×55-10.9 ZnD |
Bolt |
14 |
9570001- |
|
2 |
B-G000930-00005 |
1 |
垫圈 14 |
Spring washer |
14 |
9570001- |
|
3 |
Z50B.6.1-1 |
1 |
锁紧螺母 |
Retaining nut |
2 |
9570001- |
|
4 |
Z50B.6.1-2 |
1 |
垫圈 |
Washer |
2 |
9570001- |
|
5 |
Z50B.6.1.1A |
1 |
输入法兰组件 |
Flange ass’y |
2 |
9570001- |
|
6 |
W-15-00111 |
1 |
密封圈|AE3733E0(NOK) |
Oil seal |
4 |
9570001- |
|
8 |
B-G057850-00007 |
1 |
螺栓M12×1. 5×55-10.9 ZnD |
Bolt |
2 |
9570001- |
|
9 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
2 |
9570001- |
|
10 |
Z50B.6.1-24 |
1 |
端盖 |
Cover |
2 |
9570001- |
|
11 |
Z50B.6.1-23 |
1 |
密封垫 |
Gasket |
2 |
9570001- |
|
12 |
B-G002970-00010 |
1 |
轴承 31313 |
Bearing |
2 |
9570001- |
|
13 |
Z50B.6.1-22 |
1 |
轴承座 |
Bearing seat |
2 |
9570001- |
|
14 |
Z50B.6.1-25 |
1 |
调整垫片 |
Adjust washer |
2 组 |
9570001- |
|
15 |
Z50B.6.1-20 |
1 |
轴承隔套 |
Bearing sleeve |
2 |
9570001- |
|
16 |
B-G002970-00011 |
1 |
轴承 31314 |
Bearing |
2 |
9570001- |
|
17 |
Z50B.6.1-21 Z50B.8.1-2A |
1 1 |
调整垫片 主动螺旋齿轮 (后桥) |
Adjust washer Pinion gear (L) |
2 组 1 |
9570001- 9570001- |
|
18 |
Z50B.6.1-18A |
1 |
主动螺旋齿轮 (前桥) |
Pinion gear (R) |
1 |
9570001- |
|
19 |
W-03-00065 |
1 |
滚动轴承|NUP2307EC(SKF) |
Bearing |
2 |
9570001- |
|
20 |
Z50B.6.1-3 |
1 |
托架 |
Bracket |
2 |
9570001- |
|
21 |
Z50B.6.1.2 |
1 |
止推螺栓 |
Bolt |
2 |
9570001- |
|
22 |
Z50B.6.1-4 |
1 |
锁紧垫片 |
Lock blade |
2 |
9570001- |
|
23 |
B-G061730-00014 |
1 |
螺母M27×2 |
Nut |
2 |
9570001- |
|
24 |
B-G008890-00006 |
1 |
螺母 M16×1.5-4H |
Nut |
16 |
9570001- |
|
25 |
B-G008480-00005 |
1 |
垫圈 16 |
Washer |
16 |
9570001- |
|
26 |
Z50B.6.1-13 |
1 |
螺栓 |
Bolt |
16 |
9570001- |
|
27 |
Z50B.6.1-5 |
1 |
差速器螺母 |
Nut |
4 |
9570001- |
|
28 |
B-G002970-00021 |
1 |
轴承 32216 |
Bearing |
4 |
9570001- |
|
29 |
Z50B.6.1-12 |
1 |
差速器半壳 |
Differential |
2 |
9570001- |
|
30 |
Z50B.6.1-17 |
1 |
半轴齿轮垫片 |
Axle shaft gear |
4 |
9570001- |
|
31 |
Z50B.6.1-15A |
1 |
半轴齿轮 |
Side gear |
4 |
9570001- |
|
32 |
Z50B.6.1-11 |
1 |
锥齿轮垫片 |
Bevel gear pad |
8 |
9570001- |
|
33 |
Z50B.6.1-10A |
1 |
锥齿轮 |
Bevel gear |
8 |
9570001- |
|
34 |
Z50B.6.1-16A |
1 |
十字轴 |
Shaft |
2 |
9570001- |
|
Z50B.6.1-9A |
1 |
从动螺旋伞齿轮 (前桥) |
Gear (L) |
1 |
9570001- |
||
35 |
Z50B.8.1-1A |
1 |
从动螺旋伞齿轮 (后桥) |
Gear (R) |
1 |
9570001- |
|
36 |
Z50B.6.1-26 |
1 |
螺栓 |
Bolt |
24 |
9570001- |
|
37 |
Z50B.6.1-8 |
1 |
差速器壳体 |
Differential case body |
2 |
9570001- |
|
38 |
B-G008480-00003 |
1 |
垫圈 14 |
Washer |
24 |
9570001- |
|
39 |
B-G008890-00004 |
1 |
螺母 M14×1.5-4H |
Nut |
24 |
9570001- |
|
40 |
Z50B.6.1-14 |
1 |
瓦盖 |
Cover |
4 |
9570001- |
|
41 |
Z50B.6.1-6 |
1 |
锁紧片 |
Lock spacer |
4 |
9570001- |
|
42 |
B-G008550-00001 |
1 |
垫圈 10 |
Washer |
4 |
9570001- |
Z50H.6.1/8.1 前/后桥主传动 Front /Rear Axle Main Drive
序 号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
B-G057860-00001 |
1 |
螺栓 M10×1×20 Bolt |
4 |
9570001- |
||
44 |
B-G008550-00003 |
1 |
垫圈 22 |
Washer |
8 |
9570001- |
|
45 |
B-G057820-00239 |
1 |
螺栓 M22×85 |
Bolt |
8 |
9570001- |
|
46 |
B-G001190-00018 |
1 |
销 A6x8 |
Pin |
4 |
9570001- |
