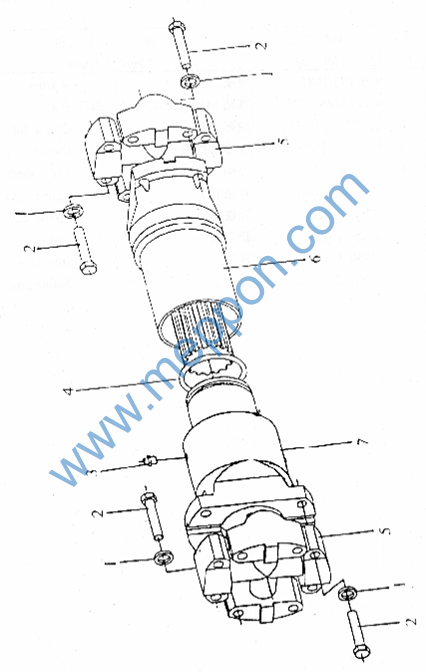

Z50E.5L 前传动轴 (1) Front Drive Shaft (1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
11 |
9570001- |
|
2 |
B-G057850-00003 |
1 |
螺栓 M12×1.25×55-10.9 ZnD Bolt |
8 |
9570001- |
||
3 |
B-G057850-00005 |
1 |
螺栓 M12×1.5×110 ZnD Bolt |
3 |
9570001- |
||
4 |
B-G061710-00005 |
1 |
螺母 M12×1.5 ZnD Nut |
3 |
9570001- |
||
5 |
85Z.01.3-6 |
1 |
垫板 |
Plate |
1 |
9570001- |
|
6 |
85Z.01.3-5 |
1 |
锁板 |
Lock spacer |
1 |
9570001- |
|
7 |
B-G057830-00012 |
1 |
螺栓 M10×35 ZnD Bolt |
3 |
9570001- |
||
8 |
Z50B.5B-3 |
1 |
花键叉 |
Spline yoke |
1 |
9570001- |
|
9 |
Z50B.5C-3 |
1 |
后盖 |
Rear cover |
1 |
9570001- |
|
10 |
Z50B.5C-2 |
1 |
垫环 |
Ring |
1 |
9570001- |
|
11 |
B-G09877A-00004 |
1 |
密封圈 B65×90×10B Seal ring |
2 |
9570001- |
||
12 |
B-G002760-00032 |
1 |
轴承 6311 |
Bearing |
1 |
9570001- |
|
13 |
Z50B.5C-1 |
1 |
前盖 |
Front cover |
1 |
9570001- |
|
14 |
B-J07940A-00001 |
1 |
油杯 M10×1 Crease fitting |
1 |
9570001- |
||
15 |
Z50B.5B-1-1 Z50E.5L-1 Z50B.5B-1-3 |
1 1 1 |
联接叉 轴管 花键轴 |
Joint yoke Shaft pipe Spline shaft |
1 1 1 |
9570001- 9570001- 9570001- |
|
16 |
T160A |
1 |
万向节总成 Cross shaft ass’y |
1 |
9570001- |
Z50E.5L 前传动轴 (二) Front Drive Shaft (2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
12 |
9570001- |
|
2 |
B-G057850-00003 |
1 |
螺栓 M12×1.25×55-10.9 ZnD Bolt |
12 |
9570001- |
||
3 |
B-J07940A-00001 |
1 |
油杯 M10×1 Crease fitting |
1 |
9570001- |
||
4 |
B-Q020710-00095 |
1 |
O 形密封圈 75×5.7 O-ring |
1 |
9570001- |
||
5 |
T160A |
1 |
万向节总成 Cross shaft ass’y |
2 |
9570001- |
||
6 |
ZL50E.3.3-4-1 Z3.4.4A-2-1 Z5G (1) .1.2 |
1 1 1 |
花键套叉 花键轴 防尘套 |
Spline yoke Spline shaft Sleeve |
1 1 1 |
9570001- 9570001- 9570001- |
|
7 |
Z50B.5B-4-2 Z5G.1.2-04-01 |
1 1 |
联接叉 花键套 |
Joint yoke Spline pipe |
1 1 |
9570001- 9570001- |

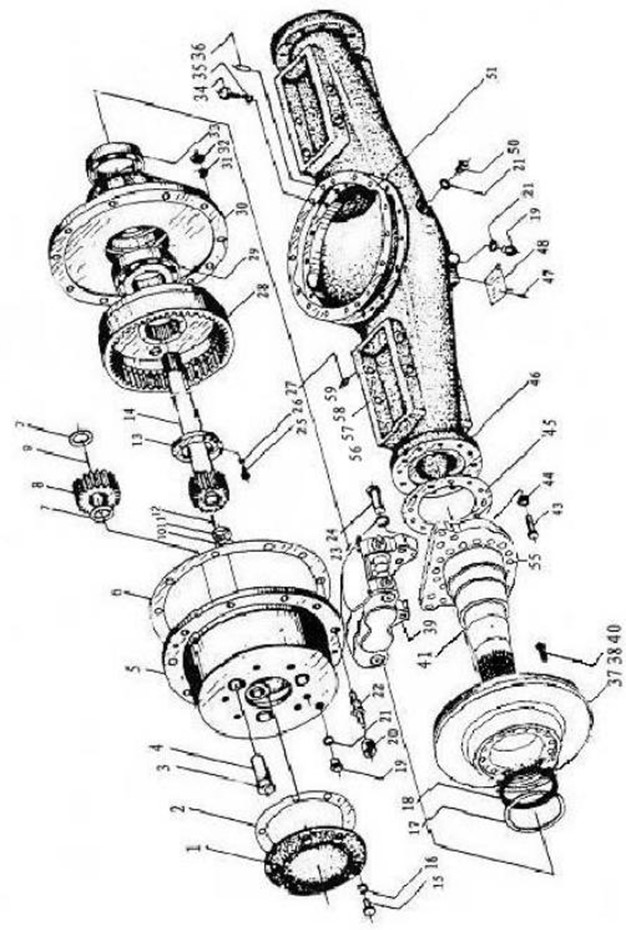

Z50H.6A 前桥 Front Axle

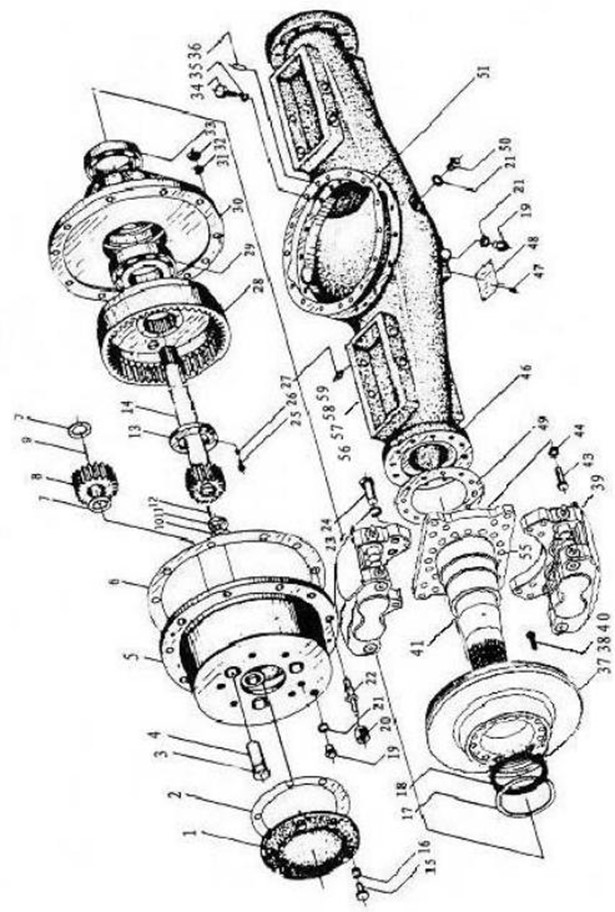

Z50H.6A/8A 前/后桥 Front/Rear Axle
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 32 33 34 35 36 37 38 39 40
41
43 44 45 46 |
Z50B.6-7 Z50B.6-6 B-G003080-00001 Z50B.6-14 Z50B.6C-1 Z50B.6-17 Z50B.6-13 Z50B.6C-12 B-G003090-00002 Z50B.6-11 Z50B.6-10 B-G001190-00015 Z50B.6-4 Z50B.6C-8 B-G057830-00034 B-G000930-00003 Z50B.6A-26 B-G09877A-00017 B-J010000-00011 Z50B.6-16 B-J009820-00008 Z50B.6-15 B-G000930-00008 B-G057820-00227 B-G000700-00002 B-G000930-00001 W-03-00023 Z50B.6C-2 B-G002970-00024 Z50E.6E-4 Z50B.6-18 B-G002970-00017 B-G057830-00058 B-G000930-00005 B-G001190-00005 Z50E.6E-5 B-Q020490-00009 W-18-00059 B-G057850-00090 Z50E.8E-1 Z50E.8E-2 Z50E.6E-2 Z50B.6-22 B-Q020490-00011 Z50B.8-3 Z50B.6C-23 Z50B.8C-1 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
1
1 1 1 1 |
盖板 密封垫 钢球 10.000-G100-b 行星齿轮轴 行星轮架 密封垫 垫片 行星齿轮 滚针 5×49.8 调整垫 半轴定位堵 销 A5×25 圆螺母 太阳轮半轴 螺栓 M12×30 ZnD 垫圈 12 卡环 油封 FB150×180×15 螺塞M27×2 轮辋螺母 垫圈 27 轮辋螺栓 垫圈 20 螺栓 M20×65-10.9ZnD 螺钉M10×20 垫圈 10 通气塞 内齿圈 轴承 32221 轮毂 螺母 M20×1.5-6H 轴承 32024 螺栓 M14×40 ZnD 垫圈 14 销 A12×35 制动盘 垫圈 18 制动器总成|SOMA75700444F 螺栓 M18×1.5×90-10.9 左轮边支承轴 (前) 右轮边支承轴 (前) 轮边支承轴 (前) 螺栓 垫圈 20 密封垫 前桥壳 后桥壳 |
Cover Washer Ball Planet gear shaft Planet carrier Washer Spacer Planet gear Needle roller Adjust washer Locator Pin Nut Half-shaft Bolt Spring washer Snap ring Oil seal Plug Rim nut Washer Rim bolt Spring washer Bolt Screw Spring washer Breather Internal gear Bearing Wheel hub Nut Bearing Bolt Spring washer Pin Brake disc Washer Washer Bolt Support shaft
Bolt Washer Gasket Front axle case Rear axle case |
4 4 12 12 4 4 24 12 372 4 4 4 4 4 24 24 4 4 6 40 8 40 76 36 4 4 2 4 4 4 40 4 32 32 4 4 64 6 64 1 1 2 前30 后22 前30 后22 2 1 1 |
9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001-
9570001-
9570001- 9570001- 9570001- 9570001- |
