SINOMACH CHANGLIN 957 wheel loader parts catalog 12
Z50H.9C 制动系统 (二) Brake System (2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.9.2A-5 |
1 |
螺栓 |
Bolt |
2 |
9570001- |
|
2 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
10 |
9570001- |
|
3 |
B-Q020710-00098 |
1 |
O 型圈 8×1.9 |
O-ring |
3 |
9570001- |
|
4 |
Z50E.9N.2 |
1 |
前制动管路 |
Brake hose |
2 |
9570001- |
|
5 |
Z30.9.1-1 |
1 |
螺栓 M12x1.25×32 Bolt |
3 |
9570001- |
||
6 |
Z50G.9K.4 |
1 |
前左制动管路 Left brake hose |
1 |
9570001- |
||
7 |
Z50G.9K.5 |
1 |
前右制动油管 Right brake hose |
1 |
9570001- |
||
8 |
W-18-00078 |
1 |
加力器总成|CL60 Booster ass’y |
1 |
9570001- |
||
9 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD |
Bolt |
4 |
9570001- |
|
10 |
B-G000930-00003 |
1 |
垫圈 12 |
Wsher |
2 |
9570001- |
|
11 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
2 |
9570001- |
|
12 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
9570001- |
|
13 |
Z50G.9D-1 |
1 |
接头 |
Joint |
1 |
9570001- |
|
14 |
W-13-00055 |
1 |
气管|DH/G18(L=2500) Pipe |
1 |
9570001- |
||
15 |
B-Q020710-00018 |
1 |
0 形圈 14×2.4 |
O-ring |
2 |
9570001- |
Z50H.9C 制动系统 (三) Brake System (3)

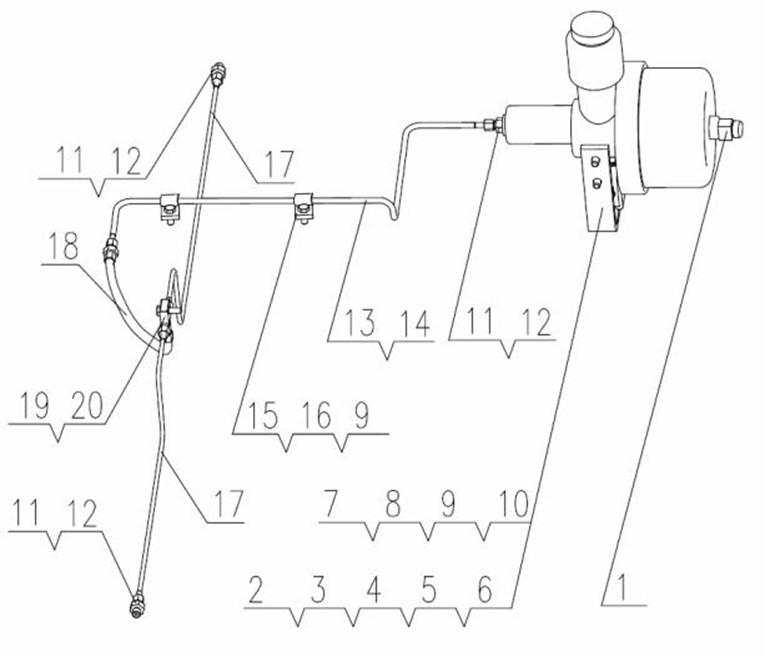

Z50H.9C 制动系统 (三) Brake System (3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50G.9D-1 |
1 |
接头 |
Joint |
1 |
9570001- |
|
2 |
W-18-00078 |
1 |
加力器总成|CL60 Booster ass’y |
1 |
9570001- |
||
3 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD |
Bolt |
2 |
9570001- |
|
4 |
B-G000930-00003 |
1 |
垫圈 12 |
Wsher |
2 |
9570001- |
|
5 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
2 |
9570001- |
|
6 |
B-G061700-00007 |
1 |
螺母 M12ZnD |
Nut |
2 |
9570001- |
|
7 |
Z50B.9.2A.1 |
1 |
后加力器支架 |
Support |
1 |
9570001- |
|
8 |
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
2 |
9570001- |
|
9 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
4 |
9570001- |
|
10 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
2 |
9570001- |
|
11 |
Z50E.9N-1 |
1 |
接头 |
Joint |
3 |
9570001- |
|
12 |
B-J010020-00002 |
1 |
垫圈 12 |
Washer |
3 |
9570001- |
|
13 |
Z50G.9K.3 |
1 |
后加力器出油管 Oil Pipe |
1 |
9570001- |
||
14 |
B-Q020710-00098 |
1 |
O 型圈 8×1.9 |
O-ring |
6 |
9570001- |
|
15 |
B-Q020050-00010 |
1 |
线夹 C14×35 |
Nip |
2 |
9570001- |
|
16 |
B-G057830-00001 |
1 |
螺栓 M10x16ZnD |
Bolt |
2 |
9570001- |
|
17 |
Z50G.9K.6 |
1 |
后制动器管道 |
Oil pipe |
1 |
9570001- |
|
18 |
W-13-00093 |
1 |
制动胶管总成|130-3506040A2(L=650) Oil pipe |
1 |
9570001- |
||
19 |
Z50E.9N-2 |
1 |
三通接头 |
Tee joint |
1 |
9570001- |
|
20 |
B-G057830-00146 |
1 |
螺栓 M8x30ZnD |
Bolt |
1 |
9570001- |

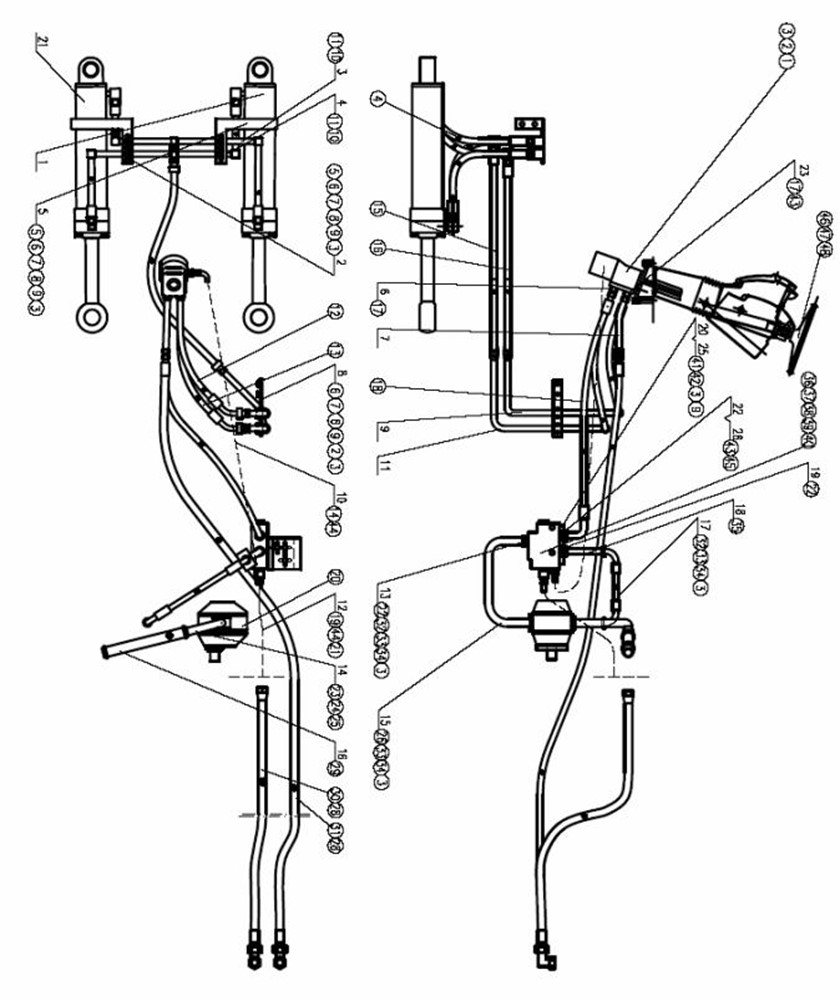

957.10 转向系统 Steering System
957.10 转向系统 Steering System
序号 |
零 件 代 号 |
版本 |
名 |
称 |
数量 |
适用车号 |
选装 |
No. |
Part No. |
Ver. |
Part |
Name |
Q’ty |
Suit Num. |
Cho |
1 |
Z50G.10D.1 |
1 |
右转向油缸 |
Right steering cylinder |
1 |
9570001- |
|
2 |
Z50G.10-1 |
1 |
连接板 |
Coupling plate |
1 |
9570001- |
|
3 |
Z50G.10D.2 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
4 |
Z50G.10D.3 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
5 |
Z50G.10-2 |
1 |
连接板 |
Coupling plate |
1 |
9570001- |
|
6 |
Z50G.10E-1 |
1 |
接头体 |
Joint body |
3 |
9570001- |
|
7 |
Z50G.10E.2 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
8 |
Z50G.10-4 |
1 |
连接板 |
Coupling plate |
1 |
9570001- |
|
9 |
Z50G.10D.4 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
10 |
Z50G.10E-2 |
1 |
接头体 |
Joint body |
2 |
9570001- |
|
11 |
Z50G.10D.5 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
12 |
Z50G.10E-3 |
1 |
接头体 |
Joint body |
1 |
9570001- |
|
13 |
Z50G.10E.3 |
1 |
接头体 |
Joint body |
1 |
9570001- |
|
14 |
Z50G.10D.10 |
1 |
油泵进油管 |
Oil pump inlet tube |
1 |
9570001- |
|
15 |
Z50G.10E.4A |
1 |
油泵出油管 |
Oil pump outlet tube |
1 |
9570001- |
|
16 |
Z30.14-8 |
1 |
ф51 低压胶管(L=370) |
Hose |
1 |
9570001- |
|
17 |
Z50G.10E.5 |
1 |
软管总成 |
Hose ass’y |
1 |
9570001- |
|
18 |
Z50G.10.12 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
19 |
Z50G.10E-5 |
1 |
接头体 |
Joint body |
1 |
9570001- |
|
20 |
Z50G.10E-6 |
1 |
连接板 |
Coupling plate |
1 |
9570001- |
|
21 |
Z50G.10D.7 |
1 |
左转向油缸 |
Left steering cylinder |
1 |
9570001- |
|
22 |
Z50G.10E-7 |
1 |
接头体 |
Joint body |
1 |
9570001- |
|
23 |
Z50E.10B-1 |
1 |
接头体 |
Joint body |
1 |
9570001- |
|
25 |
Z50G.10D-3 |
1 |
橡胶板 |
Rubber plate |
1 |
9570001- |
|
26 |
Z50G.10E.1 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
○1 |
W-19-00031 |
1 |
转向器阀块总成 LF1-E1000B+FKB-6020 |
Steering gear |
1 |
9570001- |
|
○2 |
B-G057830-00006 |
1 |
螺栓 M10×25ZnD |
Bolt |
6 |
9570001- |
|
○3 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
29 |
9570001- |
|
○4 |
W-16-00128 |
1 |
软管总成|F381CACA181810-550 |
Hose ass’y |
4 |
9570001- |
|
○5 |
B-G057830-00003 |
1 |
螺栓 M10×20ZnD |
Bolt |
4 |
9570001- |
|
○6 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
6 |
9570001- |
|
○7 |
B-Q020120-00002 |
1 |
U 形管夹 A22 |
U-Clip |
6 |
9570001- |
|
○8 |
B-G061760-00001 |
1 |
螺母 M10×1.25ZnD |
Nut |
12 |
9570001- |
|
○9 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
15 |
9570001- |
|
○10 |
B-J010000-00002 |
1 |
螺塞 M14×1.5 |
Plug |
2 |
9570001- |
|
○11 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
2 |
9570001- |
|
○12 |
W-16-00129 |
1 |
软管总成|F381CACE222212-700 |
Hose ass’y |
1 |
9570001- |
|
○13 |
W-16-00130 |
1 |
软管总成|F381CACE222212-750 |
Hose ass’y |
1 |
9570001- |
|
○14 |
W-16-00261 |
1 |
软管总成|F481CACF101005-1650 |
Hose ass3’y |
1 |
9570001- |
|
○15 |
W-16-00132 |
1 |
软管总成|F381CACA222212-920 |
Hose ass’y |
1 |
9570001- |
|
○16 |
W-16-00133 |
1 |
软管总成|F381CACA222212-980 |
Hose ass’y |
1 |
9570001- |
957.10 向系统 Steering System
