SINOMACH CHANGLIN 957 wheel loader parts catalog 15
Z50E.13P(R&S)+Z50E.31.GO工作装置及铲斗(Working Equipment & Bucket)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50B.13-6 |
1 |
螺栓 |
Bolt |
2 |
9570001- |
|
2 |
Z50B.13-11A |
1 |
右边齿 |
Right tooth |
1 |
9570001- |
|
3 |
B-G051750-00001 |
1 |
螺母 M24ZnD |
Nut |
2 |
9570001- |
|
4 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
2 |
9570001- |
|
5 |
Z50B.13-16 |
1 |
垫片 |
Pad |
4 |
9570001- |
|
6 |
Z50B.13-14 |
1 |
垫片 |
Pad |
2 |
9570001- |
|
7 |
Z50B.13-13 |
1 |
垫片 |
Pad |
2 |
9570001- |
|
8 |
Z50B.13-9 |
1 |
垫片 |
Pad |
5 |
9570001- |
|
9 |
Z50B.13-8 |
1 |
垫片 |
Pad |
5 |
9570001- |
|
10 |
Z50B.13-5 |
1 |
螺母 |
Nut |
12 |
9570001- |
|
11 |
Z50B.13-10A |
1 |
中间齿 |
Bucket tooth |
5 |
9570001- |
|
12 |
Z50E.31.GO.1 |
1 |
通用铲斗 Universal bucket |
1 |
9570001- |
||
13 |
Z50B.13-4 |
1 |
螺栓 |
Bolt |
12 |
9570001- |
|
14 |
Z50B.13-12A |
1 |
左边齿 |
Left tooth |
1 |
9570001- |
|
15 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease cup |
8 |
9570001- |
|
16 |
Z50B.13-1 |
1 |
外防尘圈 115 Outer dust ring |
8 |
9570001- |
||
17 |
Z50B.13.1 |
1 |
内防尘圈 100 Inner dust ring |
8 |
9570001- |
||
18 |
Z50E.13P.2.1 |
1 |
焊接连杆 |
Linkage |
1(*) |
9570001- |
|
19 |
Z50E.13R.2.1 |
1 |
焊接连杆 |
Linkage |
1(#$) |
9570001- |
|
20 |
Z50B.13.8-2A |
1 |
轴套 |
Bushing |
1 |
9570001- |
|
21 |
Z50B.13.8-1A |
1 |
轴套 |
Bushing |
1 |
9570001- |
|
22 |
B-G057830-00066 |
1 |
螺栓 M16×25 ZnD Bolt |
8 |
9570001- |
||
23 |
B-Q01201E-00003 |
1 |
垫圈 16 |
Washer |
8 |
9570001- |
|
24 |
Z50E.13N.3 |
1 |
销轴组件 |
Shaft assembly |
2 |
9570001- |
|
25 |
Z50E.13P.1-1 |
1 |
动臂前轴套 Frontal bushing |
2 |
9570001- |
||
26 |
Z50E.13N.5 |
1 |
销轴组件 |
Shaft assembly |
1 |
9570001- |
|
27 |
Z50B.13.4 |
1 |
销轴组件 |
Shaft assembly |
1 |
9570001- |
|
28 |
Z50B.13.13 |
1 |
内防尘圈 110 Inner dust ring |
12 |
9570001- |
||
29 |
Z50B.13.7-3A |
1 |
动臂中轴套 |
Mid bushing |
2 |
9570001- |
|
30 |
Z50B.13.5A |
1 |
销轴组件 Shaft assembly |
2 |
9570001- |
||
31 |
Z50B.13.7-1A |
1 |
动臂后轴套 |
Tail bushing |
2 |
9570001- |
|
32 |
Z50E.13P.1.1 |
1 |
焊接动臂 |
Lift arm |
1(*) |
9570001- |
|
33 |
Z50E.13R.1.1 |
1 |
焊接动臂 |
Lift arm |
1(#) |
9570001- |
|
34 |
Z50E.13S.1.1 |
1 |
焊接动臂 |
Lift arm |
1($) |
9570001- |
|
35 |
Z50E.13N.6 |
1 |
销轴组件 Shaft assembly |
1 |
9570001- |
||
36 |
Z50B.13.12 |
1 |
内防尘圈 115 Inner dust ring |
2 |
9570001- |
||
37 |
Z50E.13P.3-1 |
1 |
铸钢摇臂 |
Rocker arm |
1 |
9570001- |
|
38 |
Z50B.13.9-1A |
1 |
轴套 |
Bushing |
2 |
9570001- |
|
39 |
Z50B.13.11 |
1 |
内防尘圈 135 |
Inner dust ring |
2 |
9570001- |
|
40 |
Z50B.13-15 |
1 |
垫片 |
Pad |
3 |
9570001- |
|
41 |
Z50B.13-2 |
1 |
垫片 |
Pad |
3 |
9570001- |
|
42 |
Z50B.13-3 |
1 |
垫片 |
Pad |
3 |
9570001- |
|
43 |
Z50E.13N.4 |
1 |
销轴组件 |
Shaft assembly |
2 |
9570001- |
注: 标注 (*) 符号件为通用工作装置Z50E.13P专用;
标注 (#) 符号件为卸高3.35M加长臂工作装置Z50E.13R专用;
标注 ($) 符号件为卸高3.60M加长臂工作装置Z50E.13S专用;
未注件为通用件。

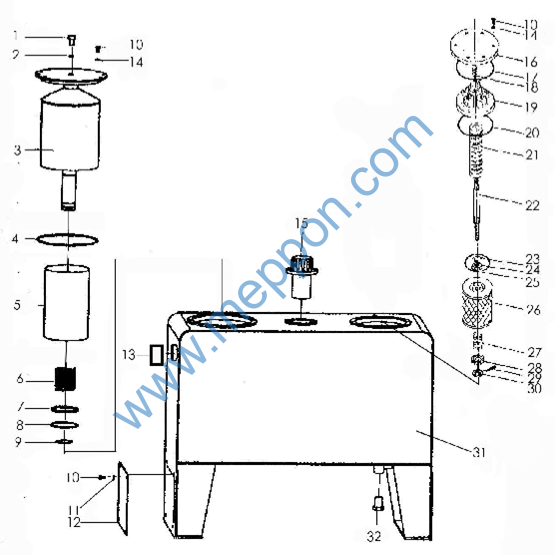

957. 14 工作液压系统 Hydraulic System

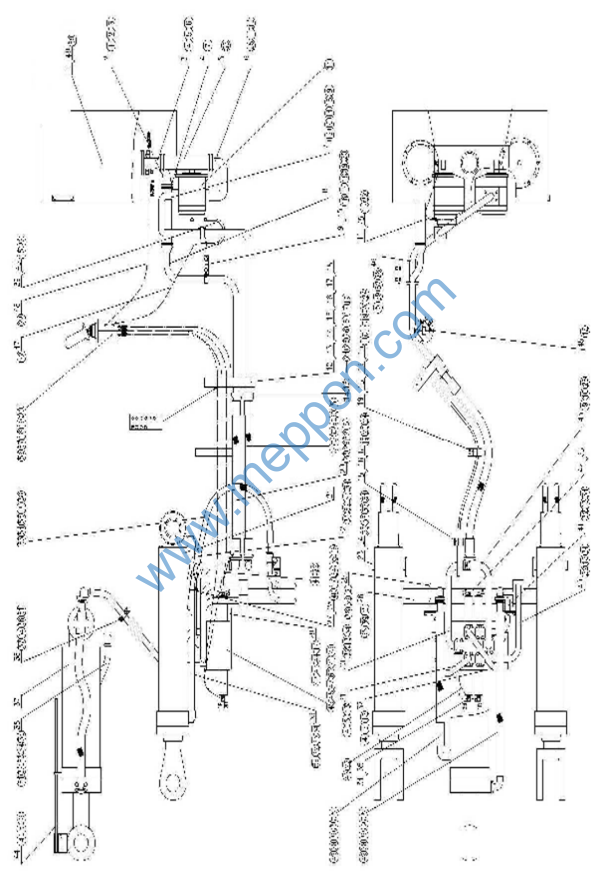

957. 14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
957.14.1 |
1 |
液压油箱 |
Oil tank |
1 |
9570001- |
|
2 |
Z50G.14G.2 |
1 |
油箱回油管 Oil return tube |
1 |
9570001- |
||
3 |
Z50E.14N.3 |
1 |
油箱出油管 Outlet oil tube |
1 |
9570001- |
||
4 |
Z50G.34-1 |
1 |
Φ64 低压胶管 |
Hose |
1 |
9570001- |
|
5 |
Z50G.14-2 |
1 |
Φ51 低压胶管(L=370) Hose |
1 |
9570001- |
||
6 |
Z50G.14D.1 |
1 |
油泵进油管 Inlet oil tube |
1 |
9570001- |
||
7 |
Z50G.14T.3 |
1 |
油泵出油管 Outlet oil tube |
1 |
9570001- |
||
8 |
Z50G.14.6 |
1 |
回油管 |
Oil return tube |
1 |
9570001- |
|
9 |
Z50G.14-3 |
1 |
板 |
Plate |
1 |
9570001- |
|
10 |
Z60F.14-3 |
1 |
油管夹 |
Tube clip |
1 |
9570001- |
|
11 |
Z50G.14T.2 |
1 |
胶管接头 |
Hose joint |
1 |
9570001- |
|
12 |
Z50G.14-5 |
1 |
板 |
Plate |
1 |
9570001- |
|
13 |
Z50G.14-6 |
1 |
板 |
Plate |
1 |
9570001- |
|
14 |
Z50G.14-7 |
1 |
油管夹 |
Tube clip |
2 |
9570001- |
|
15 |
Z50G.14-8 |
1 |
油管夹 |
Tube clip |
6 |
9570001- |
|
16 |
Z50G.14-9 |
1 |
板 |
Hose joint |
4 |
9570001- |
|
17 |
Z60F.14-9 |
1 |
套管 |
Bushing |
2 |
9570001- |
|
18 |
Z60F.14-10 |
1 |
套管 |
Bushing |
6 |
9570001- |
|
19 |
Z50G.14-10 |
1 |
板 |
Plate |
1 |
9570001- |
|
20 |
Z50G.14.7 |
1 |
软管总成 |
Hose assy’s |
1 |
9570001- |
|
21 |
Z50G.34.1 |
1 |
动臂油缸 |
Cylinder |
2 |
9570001- |
|
22 |
Z50B.14.23 |
1 |
油管 |
Oil tube |
2 |
9570001- |
|
23 |
Z50G.14.9 |
1 |
支板 |
Plate |
1 |
9570001- |
|
24 |
Z50G.14.10 |
1 |
支板 |
Plate |
1 |
9570001- |
|
25 |
Z50G.14.11 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
26 |
Z50G.14.12 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
27 |
Z50B.14-3 |
1 |
板 |
Plate |
2 |
9570001- |
|
28 |
Z50B.14-4 |
1 |
衬垫 |
Pad |
2 |
9570001- |
|
29 |
Z50G.14-11 |
1 |
连接板 |
Coupling plate |
1 |
9570001- |
|
30 |
Z50E.14.13 |
1 |
多路阀进油管 Inlet oil tube |
1 |
9570001- |
||
31 |
Z50G.34.2 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
32 |
Z50G.34.3 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
33 |
Z50G.14.16 |
1 |
油管 |
Oil tube |
2 |
9570001- |
|
34 |
Z50G.14G.4 |
1 |
接头体 |
Joint |
2 |
9570001- |
|
35 |
Z50G.14-12 |
1 |
O 形圈 |
O-ring |
4 |
9570001- |
|
36 |
Z50G.34.6 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
37 |
Z50G.14T.1 |
1 |
转斗油缸 |
Cylinder |
1 |
9570001- |
|
38 |
Z50G.14G-3 |
1 |
板 |
Plate |
2 |
9570001- |
|
39 |
Z50E.34.4 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
40 |
Z50G.14.21 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
41 |
Z50G.14.22 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
42 |
Z50G.14-13 |
1 |
接头体 |
Joint |
2 |
9570001- |
|
43 |
Z50G.14.23 |
1 |
多路阀回油管 Oil return tube |
1 |
9570001- |
||
44 |
Z50E.34F.3 |
1 |
标示杆 |
Rod |
1 |
9570001- |
|
45 |
Z30.4M-2 |
1 |
接头 |
Joint |
8 |
9570001- |
|
46 |
Z50G.14T.4 |
1 |
油管 |
Oil tube |
1 |
9570001- |
|
47 |
Z50G.14T.5 |
1 |
软管总成 |
Hose assy’s |
1 |
9570001- |
957. 14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||||||||||||
Z50G.14T.6 |
1 |
软管总成 |
Hose assy’s |
1 |
9570001- |
|||||||||||||
957.14-1 |
1 |
垫圈 |
Washer |
6 |
9570001- |
|||||||||||||
B-G057830-00143 |
1 |
螺栓 M8x25ZnD |
Bolt |
4 |
9570001- |
|||||||||||||
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
48 |
9570001- |
|||||||||||||
B-Q020710-00094 |
1 |
O 形圈 75×3.5 |
O-ring |
1 |
9570001- |
|||||||||||||
B-G057830-00010 |
1 |
螺栓 M10x30ZnD |
Bolt |
14 |
9570001- |
|||||||||||||
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
52 |
9570001- |
|||||||||||||
B-Q020710-00099 |
1 |
O 形圈 80×3.1 |
O-ring |
1 |
9570001- |
|||||||||||||
B-J088700-00020 |
1 |
喉箍 d90 |
Clamp |
4 |
9570001- |
|||||||||||||
B-G061700-00003 |
1 |
螺母 M10Znd |
Nut |
2 |
9570001- |
|||||||||||||
B-Q000930-00003 |
1 |
垫圈 12 |
Washer |
12 |
9570001- |
|||||||||||||
B-G020710-00077 |
1 |
O 形圈 54×3.5 |
O-ring |
3 |
9570001- |
|||||||||||||
W-01-00021 |
1 |
齿轮泵|CBGj3100 |
Pump |
1 |
9570001- |
|||||||||||||
B-G057830-00037 |
1 |
螺栓 M12x35ZnD |
Bolt |
4 |
9570001- |
|||||||||||||
B-Q020710-00071 |
1 |
O 形圈 48×3.5 |
O-ring |
5 |
9570001- |
|||||||||||||
B-J010000-00002 |
1 |
螺塞 M14x1.5 |
Plug |
2 |
9570001- |
|||||||||||||
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
10 |
9570001- |
|||||||||||||
B-G057830-00030 |
1 |
螺栓 M12x25ZnD |
Bolt |
4 |
9570001- |
|||||||||||||
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
12 |
9570001- |
|||||||||||||
B-G057830-00132 |
1 |
螺栓 M6x25ZnD |
Bolt |
6 |
9570001- |
|||||||||||||
B-Q000930-00015 |
1 |
垫圈 6 |
Washer |
12 |
9570001- |
|||||||||||||
B-G061700-00034 |
1 |
螺母M6Znd |
Nut |
10 |
9570001- |
|||||||||||||
B-G000930-00006 |
1 |
垫圈 16 |
Washer |
3 |
9570001- |
|||||||||||||
B-Q020710-00006 |
1 |
O 形圈 11×1.9 |
O-ring |
15 |
9570001- |
|||||||||||||
B-G057820-00091 |
1 |
螺栓 M16x80-10.9ZnD |
Bolt |
1 |
9570001- |
|||||||||||||
B-G057820-00158 |
1 |
螺栓 M6x60ZnD |
Bolt |
6 |
9570001- |
|||||||||||||
B-G057830-00034 |
1 |
螺栓 M12x30ZnD |
Bolt |
10 |
9570001- |
|||||||||||||
B-G057820-00001 |
1 |
螺栓 M10x100ZnD |
Bolt |
2 |
9570001- |
|||||||||||||
W-16-00140 |
1 |
软管总成|F7711515202020-1100 |
Hose assy’s |
1 |
9570001- |
|||||||||||||
B-Q020140-00003 |
1 |
分离式法兰 AΦ44.1/21 |
Flange |
18 |
9570001- |
|||||||||||||
B-G057830-00009 |
1 |
螺栓 M10x30-10.9ZnD |
Bolt |
32 |
9570001- |
|||||||||||||
W-15-00108 |
1 |
O 形圈|2-222N552-90 |
O-ring |
6 |
9570001- |
|||||||||||||
B-G057820-00014 |
1 |
螺栓 M10x50-10.9ZnD |
Bolt |
4 |
9570001- |
|||||||||||||
B-G057820-00017 |
1 |
螺栓 M10x60-10.9ZnD |
Bolt |
24 |
9570001- |
|||||||||||||
B-Q020710-00065 |
1 |
O 形圈 41×3.5 |
O-ring |
6 |
9570001- |
|||||||||||||
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
62 |
9570001- |
|||||||||||||
B-Q020120-00003 |
1 |
U 形管夹 A28 |
U-clip |
8 |
9570001- |
|||||||||||||
B-G061760-00001 |
1 |
螺母 M10x1.25Znd |
Nut |
22 |
9570001- |
|||||||||||||
B-G057830-00006 |
1 |
螺栓 M10x25ZnD |
Bolt |
8 |
9570001- |
|||||||||||||
B-G057830-00145 |
1 |
螺栓 M8x30-10.9ZnD |
Bolt |
40 |
9570001- |
|||||||||||||
B-Q020710-00057 |
1 |
O 形圈 36×3.5 |
O-ring |
2 |
9570001- |
|||||||||||||
B-G057830-00047 |
1 |
螺栓 M12x55ZnD |
Bolt |
2 |
9570001- |
|||||||||||||
B-Q020750-00090 |
1 |
胶管接头 8|-2600 |
Hose joint |
2 |
9570001- |
|||||||||||||
B-G057830-00043 |
1 |
螺栓 M12x45ZnD |
Bolt |
4 |
9570001- |
|||||||||||||
B-G061700-00007 |
1 |
螺母 M12Znd |
Nut |
4 |
9570001- |
|||||||||||||
B-Q020490-00003 |
1 |
垫圈 12Znd |
Washer |
4 |
9570001- |
957. 14 工作液压系统 Hydraulic System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
W-07-00028 B-G057820-00072 B-Q020490-00007 B-Q020750-00091 W-16-00598 B-G057830-00154 B-Q020120-00004 B-Q020710-00066 W-16-00137 B-Q020140-00001 W-15-00107 W-07-00148 B-Q020490-00021 B-J088700-00018 B-G057830-00011 B-G061700-00014 |
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
多路换向阀|7130-B97 螺栓 M16x115-10.9Znd 垫圈 16 胶管接头 8|-3200 软管总成|F7711519202020-1250 螺栓 M14x25Znd U 形管夹 A34 O 形圈 44×3.5 软管总成|F4611515121212-1200 分离式法兰 AΦ32.6/35 O 形圈|2-214N552-90 先导阀|406-1044-1145 垫圈 6 喉箍 d70 螺栓 M10x35-10.9ZnD 螺母 M16Znd |
Valve Bolt Washer Hose joint Hose assy’s Bolt U-clip O-ring Hose assy’s Flange O-ring Vavle Washer Clamp Bolt Nut |
1 2 3 2 2 6 3 3 4 16 8 1 4 4 8 3 |
9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- 9570001- |
957. 14. 1 油 箱 Hydraulic Tank
