SINOMACH CHANGLIN 957H wheel loader parts catalog cummins engine 04

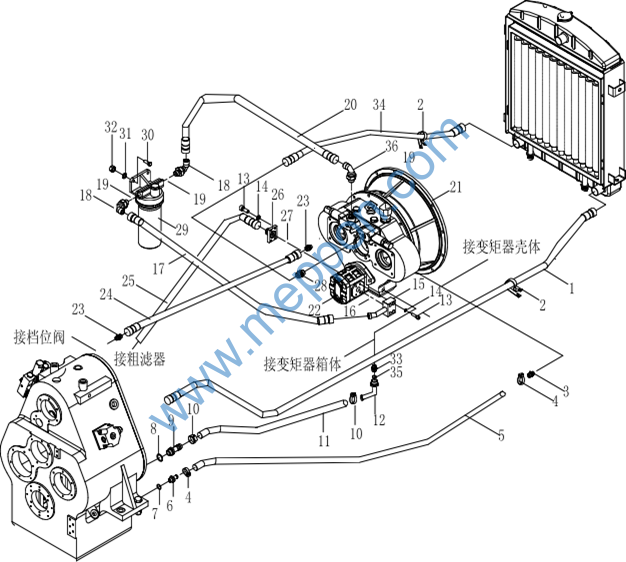

变矩器系统 Torque Converter System
变矩器系统 Torque Converter System
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
液力变矩器系统 957H.2D Torque Converter System |
1 |
957H0556- |
|||||
1 |
956M.2. 1A |
1 |
软管总成 956M.2. 1A Tube |
1 |
957H0556- |
|||
2 |
Z-95T- 140-00171 |
1 |
线夹 955T. 14.35 Clamp |
2 |
957H0556- |
|||
3 |
956M.2- 1A |
1 |
接头 956M.2- 1A Joint |
1 |
957H0556- |
|||
4 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
2 |
957H0556- |
||
5 |
T-JG-DY- 16- 1300 |
1 |
低压输油胶管 Tube |
1 |
957H0556- |
|||
6 |
Z- 15B-020-00043 |
1 |
接头 Z50B.2.9- 1 Joint |
1 |
957H0556- |
|||
7 |
B-J010020-00006 |
1 |
垫圈 20 |
Washer |
1 |
957H0556- |
||
8 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
957H0556- |
||
9 |
Z- 130-020-00067 |
1 |
接头 Z30.2.6-2 Joint |
1 |
957H0556- |
|||
10 |
B-J088700-00016 |
1 |
喉箍 d50 |
Clamp |
2 |
957H0556- |
||
11 |
T-JG-DY-25-750 |
1 |
低压输油胶管 Tube |
1 |
957H0556- |
|||
12 |
Z-95M-020-00016 |
1 |
接头体 956M.2.6A Joint |
1 |
957H0556- |
|||
13 |
B-G000700-00008 |
1 |
螺钉 M10×40 Screw |
4 |
957H0556- |
|||
14 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
8 |
957H0556- |
||
15 |
Z-956-020-00010 |
1 |
油泵接头 956.2.3 Pump outlet oil pipe |
1 |
957H0556- |
|||
16 |
B-Q020710-00056 |
1 |
O 形圈 35×3.5 O-ring |
1 |
957H0556- |
|||
17 |
Z-95M-020-00003 |
1 |
软管总成 956M.2.3 Tube |
1 |
957H0556- |
|||
18 |
Z-936-020-00013 |
1 |
接头 936.2.6 |
Joint |
2 |
957H0556- |
||
19 |
B-Q020710-00045 |
1 |
O 形圈 28×3.5 O-ring |
3 |
957H0556- |
|||
20 |
Z-95M-020-00002 |
1 |
软管总成 956M.2.2 Tube |
1 |
957H0556- |
|||
21 |
1 |
液力变矩器 957H.2D. 1 Torque converter |
1 |
957H0556- |
||||
22 |
W-01-00141 |
1 |
油泵(左旋) (SAE) Pump |
1 |
957H0556- |
|||
23 |
Z-956-02A-00006 |
1 |
过渡接头 956.2A.6 Joint |
2 |
957H0556- |
|||
24 |
Z-956-02A-00003 |
1 |
软管总成 956.2A.3 Tube |
1 |
957H0556- |
|||
25 |
Z-956-02A-00005 |
1 |
软管总成 956.2A.5 Tube |
1 |
957H0556- |
|||
26 |
Z-956-020-00012 |
1 |
管接头 956.2.4 Pump inlet oil joint |
1 |
957H0556- |
|||
27 |
B-Q020710-00126 |
1 |
O 形圈 40×3.1 O-ring |
1 |
957H0556- |
|||
28 |
Z-956-02A-00007 |
1 |
过渡接头 956.2A.7 Joint |
1 |
957H0556- |
|||
29 |
W- 15-01500 |
1 |
精滤清器 |
Fine filter |
1 |
957H0556- |
||
30 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD Bolt |
2 |
957H0556- |
|||
31 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
2 |
957H0556- |
||
32 |
B-G061700-00007 |
1 |
螺母 M12ZnD Nut |
2 |
957H0556- |
|||
33 |
Z-95M-020-00013 |
1 |
直角接头 956M.2.6B Joint |
1 |
957H0556- |
|||
34 |
956M.2. 1B |
软管总成 956M.2. 1B Tube |
1 |
957H0556- |
||||
35 |
B-Q020710-00023 |
1 |
O 形圈 16×2.4 O-ring |
1 |
957H0556- |
|||
36 |
Z-936-02N-00004 |
1 |
接头 936.2N.2 Joint |
1 |
957H0556- |

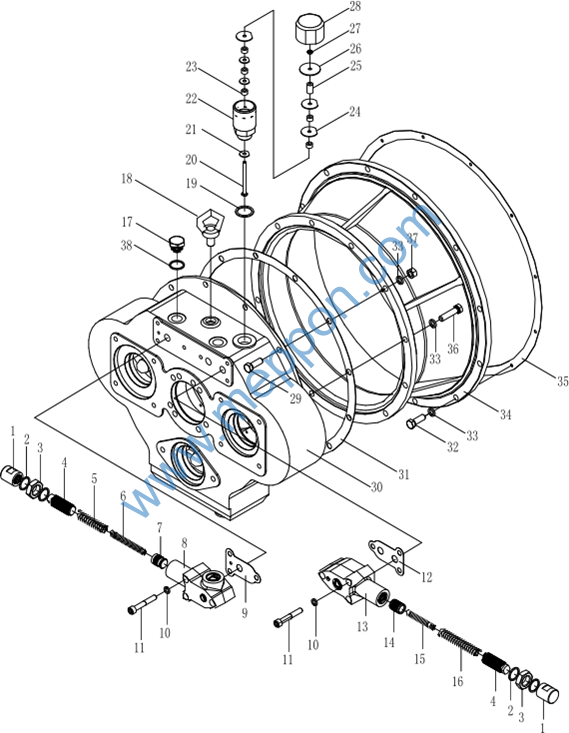

液力变矩器(Ⅰ) Torque Converter (Ⅰ)
液力变矩器(Ⅰ) Torque Converter (Ⅰ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
液力变矩器 957H.2D. 1 Torque converter |
1 |
957H0556- |
|||||
1 |
Z- 130-020-00040 |
1 |
螺套 Z30.2.3.1-7 Plug |
2 |
957H0556- |
N |
||
2 |
Z- 130-020-00038 |
1 |
垫圈 24 Z30.2.3.1-6 Washer |
4 |
957H0556- |
N |
||
3 |
B-G061730-00012 |
1 |
螺母 M24X1.5 Nut |
2 |
957H0556- |
N |
||
4 |
Z- 130-020-00034 |
1 |
螺塞 Z30.2.3.1-5 Plug |
2 |
957H0556- |
N |
||
5 |
Z- 130-020-00045 |
1 |
大弹簧 Z30.2.3.2-3 Big spring |
1 |
957H0556- |
N |
||
6 |
Z- 130-020-00046 |
1 |
小弹簧 Z30.2.3.2-2 Small spring |
1 |
957H0556- |
N |
||
7 |
Z- 130-020-00043 |
1 |
阀芯 Z30.2.3.2-4 Valve core |
1 |
957H0556- |
N |
||
8 |
Z- 130-020-00044 |
1 |
阀体 Z30.2.3.2-1 Valve body |
1 |
957H0556- |
N |
||
9 |
Z- 130-020-00023 |
1 |
密封垫 Z30.2.3-31 Seal washer |
1 |
957H0556- |
|||
10 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
6 |
957H0556- |
||
11 |
B-G000700-00010 |
1 |
螺钉 M10×65 Screw |
6 |
957H0556- |
|||
12 |
Z- 130-020-00047 |
1 |
密封垫 Z30.2.3-29 Seal washer |
1 |
957H0556- |
|||
13 |
Z- 130-020-00044 |
1 |
阀体 Z30.2.3.1-2 Valve body |
1 |
957H0556- |
N |
||
14 |
Z- 130-020-00043 |
1 |
阀芯 Z30.2.3.1-1 Valve core |
1 |
957H0556- |
N |
||
15 |
Z- 130-020-00046 |
1 |
小弹簧 Z30.2.3.1-4 Small spring |
1 |
957H0556- |
N |
||
16 |
Z- 130-020-00045 |
1 |
大弹簧 Z30.2.3.1-3 Big spring |
1 |
957H0556- |
N |
||
17 |
Z- 130-020-00032 |
1 |
螺塞 Z30.2.3-30 Plug |
2 |
957H0556- |
|||
18 |
B-G008250-00001 |
1 |
螺钉 M16 |
Screw |
1 |
957H0556- |
||
19 |
B-J010020-00010 |
1 |
垫圈 30 |
Spring washer |
1 |
957H0556- |
||
20 |
Z-316-04D-00007 |
1 |
螺栓 YZ16.4D.6-6 Bolt |
1 |
957H0556- |
N |
||
21 |
Z-316-04D-00002 |
1 |
垫 YZ16.4D.6- 1 Disc |
3 |
957H0556- |
N |
||
22 |
Z-316-04D-00001 |
1 |
通气杯 YZ16.4D.6-8 Aerated cup |
1 |
957H0556- |
N |
||
23 |
Z-316-04D-00003 |
1 |
短套 YZ16.4D.6-2 Short sleeve |
5 |
957H0556- |
N |
||
24 |
Z-316-04D-00004 |
1 |
垫 YZ16.4D.6-3 Washer |
3 |
957H0556- |
N |
||
25 |
Z-316-04D-00005 |
1 |
长套 YZ16.4D.6-4 Long sleeve |
1 |
957H0556- |
N |
||
26 |
Z-316-04D-00006 |
1 |
垫圈 YZ16.4D.6-5 Washer |
1 |
957H0556- |
N |
||
27 |
B-G061720-00016 |
1 |
螺母 M6ZnD |
Nut |
1 |
957H0556- |
||
28 |
Z-316-04D-00008 |
1 |
外套 YZ16.4D.6-7 Outer sleeve |
1 |
957H0556- |
N |
||
29 |
B-G057830-00045 |
1 |
螺栓 M12×50 ZnD Bolt |
6 |
957H0556- |
|||
30 |
Z-95M-020-00005 |
1 |
箱体 956M.2.5B- 1 Case |
1 |
957H0556- |
|||
31 |
Z- 15B-020-00016 |
1 |
垫 Z50B.2. 1-38 Washer |
1 |
957H0556- |
|||
32 |
B-G057830-00015 |
1 |
螺栓M10×40ZnD Bolt |
12 |
957H0556- |
|||
33 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
24 |
957H0556- |
||
34 |
1 |
壳体 957H.2D- 1 Case |
1 |
957H0556- |
||||
35 |
1 |
垫 Z50B.2. 1-34C Washer |
1 |
957H0556- |
||||
36 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD Bolt |
6 |
957H0556- |
|||
37 |
B-G061700-00007 |
1 |
螺母 M12 ZnD Nut |
6 |
957H0556- |
|||
38 |
B-J010020-00008 |
1 |
垫圈 24 |
Washer |
2 |
957H0556- |

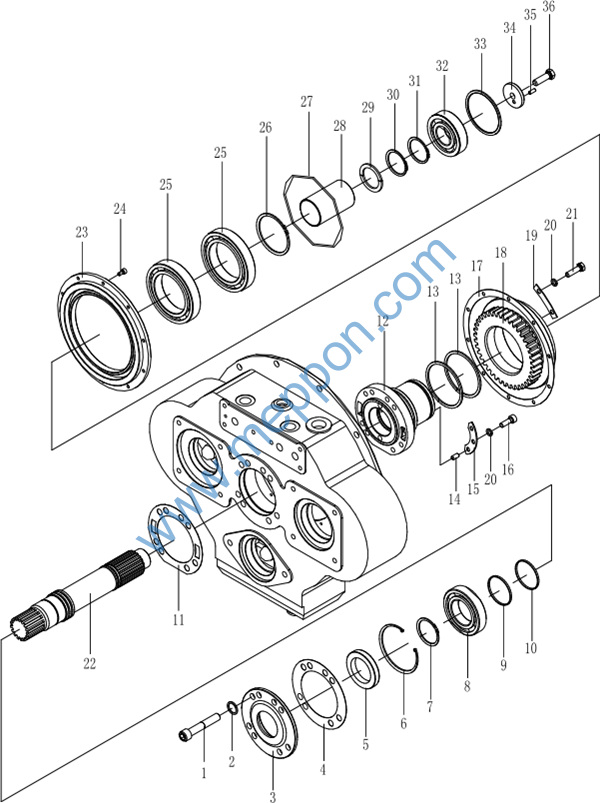

液力变矩器(Ⅱ) Torque Converter (Ⅱ)
液力变矩器(Ⅱ) Torque Converter (Ⅱ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
B-G000700-00017 |
1 |
螺钉 M12×70 Screw |
8 |
957H0556- |
|||
2 |
B-J010020-00002 |
1 |
垫圈 12 |
Copper |
8 |
957H0556- |
||
3 |
Z- 15B-020-00036 |
1 |
轴承盖 Z50B.2. 1-8 Bearing |
1 |
957H0556- |
|||
4 |
Z- 15B-020-00051 |
1 |
垫 Z50B.2. 1-7 Washer |
1 |
957H0556- |
|||
5 |
W- 15-00112 |
1 |
AE3062E1(NOK) Oil seal |
1 |
957H0556- |
|||
6 |
B-G00893A-00001 |
1 |
挡圈 100 |
Snap ring |
1 |
957H0556- |
||
7 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
1 |
957H0556- |
||
8 |
B-G002760-00021 |
1 |
轴承 6211 |
Bearing |
1 |
957H0556- |
||
9 |
Z- 130-020-00011 |
1 |
密封环 Z30.2.3- 12A Seal ring |
1 |
957H0556- |
|||
10 |
Z- 130-020-00087 |
1 |
密封环 Z30.2.3- 12B Seal ring |
1 |
957H0556- |
|||
11 |
Z- 15B-020-00046 |
1 |
垫 Z50B.2. 1- 10 Washer |
1 |
957H0556- |
|||
12 |
Z- 15B-020-00037 |
1 |
导轮座 Z50B.2. 1- 11 Stator |
1 |
957H0556- |
|||
13 |
Z- 15B-020-00004 |
1 |
密封环 Z50B.2. 1- 13 Seal ring |
2 |
957H0556- |
|||
14 |
B-G001190-00019 |
1 |
销 A8×16 |
Pin |
4 |
957H0556- |
||
15 |
Z- 15B-020-00017 |
1 |
垫片 Z50B.2. 1-6 Gasket |
2 |
957H0556- |
|||
16 |
B-G000700-00037 |
1 |
螺钉 M8×25ZnD Screw |
6 |
957H0556- |
|||
17 |
Z- 15B-020-00005 |
1 |
垫 Z50B.2. 1- 14 Washer |
1 |
957H0556- |
|||
18 |
Z- 15B-020-00069 |
1 |
齿轮 Z50B.2. 1-5L Gear |
1 |
957H0556- |
|||
19 |
Z- 15B-020-00002 |
1 |
垫片 Z50B.2. 1-37 Washer |
8 |
957H0556- |
|||
20 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring |
22 |
957H0556- |
||
21 |
B-G057830-00146 |
1 |
螺栓 M8×30ZnD Bolt |
16 |
957H0556- |
|||
22 |
Z- 15E-02H-00005 |
1 |
涡轮轴 Z50E.2H. 1-5 Turbine |
1 |
957H0556- |
|||
23 |
Z- 15B-020-00025 |
1 |
油盘盖 Z50B.2. 1- 15 Cover |
1 |
957H0556- |
|||
24 |
B-G000700-00030 |
1 |
螺钉 M6×12 |
Screw |
10 |
957H0556- |
||
25 |
B-G002760-00011 |
1 |
轴承 6017 |
Bearing |
2 |
957H0556- |
||
26 |
B-G00894A-00024 |
1 |
挡圈 85 |
Snap ring |
1 |
957H0556- |
||
27 |
Z- 15B-020-00053 |
1 |
O 形密封圈 Z50B.2. 1-39 O-ring |
1 |
957H0556- |
|||
28 |
Z- 15B-020-00033 |
1 |
隔套 Z50B.2. 1- 12 Spacer |
1 |
957H0556- |
|||
29 |
Z- 15E-02H-00007 |
1 |
垫片 Z50E.2H. 1-7 Gasket |
2 |
957H0556- |
|||
30 |
Z- 15E-02H-00008 |
1 |
挡圈 Z50E.2H. 1-8 Snap ring |
1 |
957H0556- |
|||
31 |
B-G00894A-00018 |
1 |
挡圈 52 |
Snap ring |
1 |
957H0556- |
||
32 |
B-G002760-00027 |
1 |
轴承 6308N Bearing |
1 |
957H0556- |
|||
33 |
B-G003050-00002 |
1 |
止动环 90 |
Stop ring |
1 |
957H0556- |
||
34 |
Z- 130-020-00022 |
1 |
压板 Z30.2.3-34 Clamping |
1 |
957H0556- |
|||
35 |
B-G001190-00016 |
1 |
销 A6×16 |
Pin |
1 |
957H0556- |
||
36 |
B-G057830-00041 |
1 |
螺栓 M12×40ZnD Bolt |
1 |
957H0556- |
