SINOMACH CHANGLIN 957H wheel loader parts catalog cummins engine 05

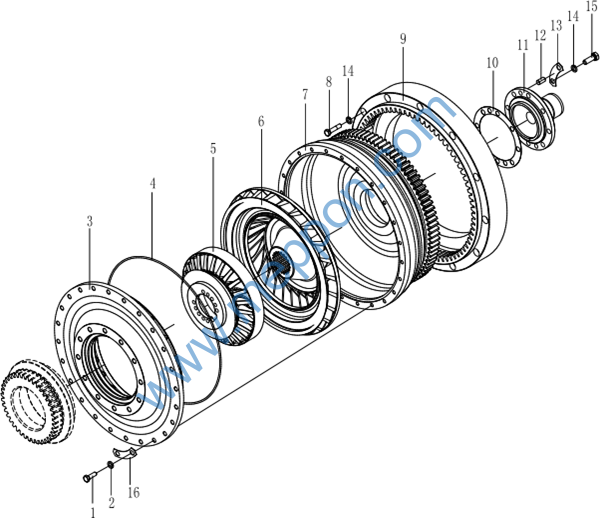

液力变矩器(Ⅲ) Torque Converter (Ⅲ)
液力变矩器(Ⅲ) Torque Converter (Ⅲ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
B-G057830-00140 |
1 |
螺栓 M8×25 |
Bolt |
24 |
957H0556- |
||
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
24 |
957H0556- |
||
3 |
Z- 15E-02H-00001 |
1 |
泵轮 Z50E.2H. 1- 1 Pump |
1 |
957H0556- |
N |
||
4 |
Z- 15B-020-00014 |
1 |
O 形密封圈 Z50B.2. 1-35 Washer |
1 |
957H0556- |
|||
5 |
Z- 15E-02H-00003 |
1 |
导轮 Z50E.2H. 1-3 Stator |
1 |
957H0556- |
N |
||
6 |
Z- 15E-02H-00002 |
1 |
涡轮 Z50E.2H. 1-2 Turbine |
1 |
957H0556- |
|||
7 |
Z- 15E-02H-00004 |
1 |
泵壳 Z50E.2H. 1-4 Pump |
1 |
957H0556- |
|||
8 |
B-G000700-00009 |
1 |
螺钉 M10×55 Screw |
12 |
957H0556- |
|||
9 |
1 |
齿圈 957H.2D-2 Gear ring |
1 |
957H0556- |
||||
10 |
Z- 15B-020-00011 |
1 |
垫 Z50B.2. 1-24 Washer |
1 |
957H0556- |
|||
11 |
1 |
泵壳轴 957H.2D-3 Shaft |
1 |
957H0556- |
||||
12 |
B-G001190-00002 |
1 |
销 A10×20 |
Pin |
2 |
957H0556- |
||
13 |
Z- 15B-020-00013 |
1 |
垫片 Z50B.2. 1-32 Washer |
2 |
957H0556- |
|||
14 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
20 |
957H0556- |
||
15 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD Bolt |
8 |
957H0556- |
|||
16 |
Z- 15B-020-00015 |
1 |
垫片 Z50B.2. 1-36 Washer |
12 |
957H0556- |

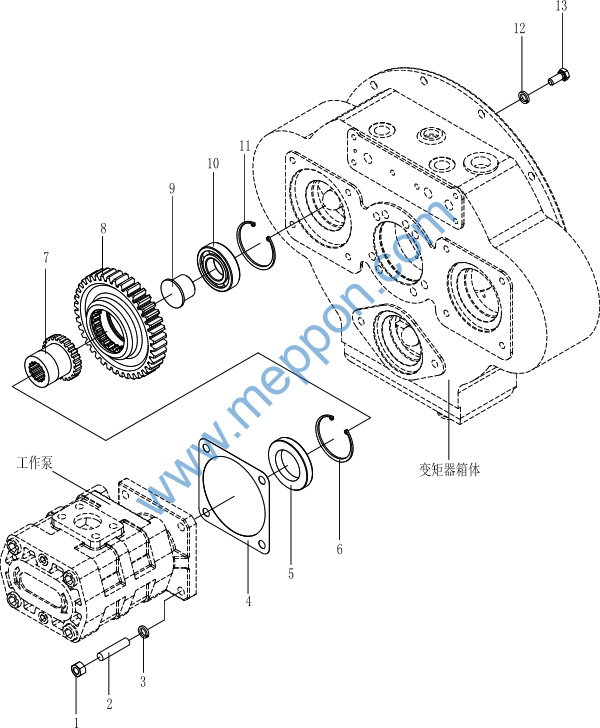

液力变矩器(Ⅳ) Torque Converter (Ⅳ)
液力变矩器(Ⅳ) Torque Converter (Ⅳ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
B-G061700-00007 |
1 |
螺母 M12 ZnD Nut |
4 |
957H0556- |
|||
2 |
B-G009010-00008 |
1 |
双头螺柱 M12×55 Stud bolt |
4 |
957H0556- |
|||
3 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
4 |
957H0556- |
||
4 |
Z-936-020-00008 |
1 |
垫 936.2.2-5 |
Pad |
1 |
957H0556- |
||
5 |
B-G09877A-00023 |
1 |
油封 FB50×80×12 Oil seal |
1 |
957H0556- |
|||
6 |
B-G00893A-00012 |
1 |
挡圈 70 |
Snap ring |
1 |
957H0556- |
||
7 |
Z-956-020-00020 |
1 |
联接套 956.2.5-3B Connect sleeve |
1 |
957H0556- |
|||
8 |
Z- 130-020-00094 |
1 |
齿轮 Z30.2.3-43 Gear |
1 |
957H0556- |
|||
9 |
Z- 15B-020-00032 |
1 |
芯轴 Z50B.2. 1-4 Shaft |
1 |
957H0556- |
|||
10 |
B-G002760-00015 |
1 |
轴承 6207 |
Bearing |
1 |
957H0556- |
||
11 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
1 |
957H0556- |
||
12 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
1 |
957H0556- |
||
13 |
B-G057860-00004 |
1 |
螺钉 M10×1×32 Screw |
1 |
957H0556- |

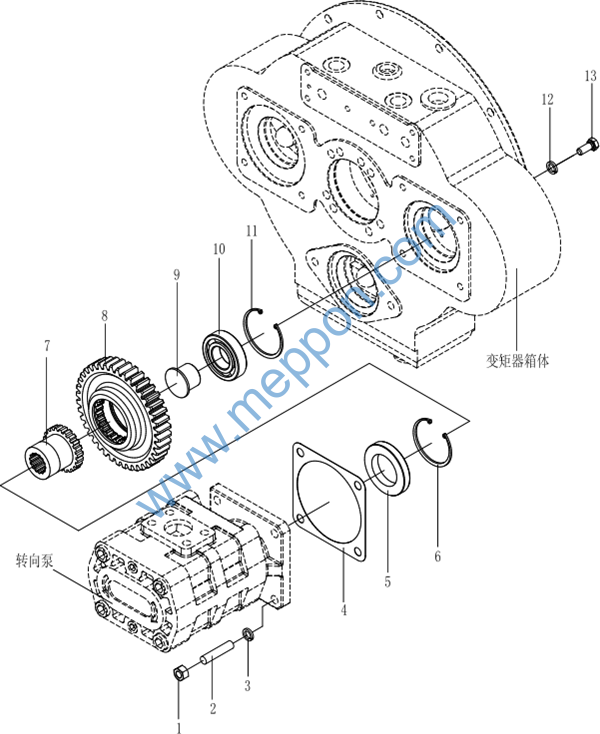

液力变矩器(Ⅴ) Torque Converter (Ⅴ)
液力变矩器(Ⅴ) Torque Converter (Ⅴ)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
B-G061700-00007 |
1 |
螺母 M12 ZnD Nut |
4 |
957H0556- |
|||
2 |
B-G009010-00008 |
1 |
双头螺柱 M12×55 Stud bolt |
4 |
957H0556- |
|||
3 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
4 |
957H0556- |
||
4 |
Z-936-020-00008 |
1 |
垫 936.2.2-5 |
Pad |
1 |
957H0556- |
||
5 |
B-G09877A-00027 |
1 |
油封 FB55×85×12 Oil seal |
1 |
957H0556- |
|||
6 |
B-G00893A-00015 |
1 |
挡圈 78 |
Snap ring |
1 |
957H0556- |
||
7 |
Z-956-020-00021 |
1 |
联接套 956.2.5-4B Connect sleeve |
1 |
957H0556- |
|||
8 |
Z- 15B-020-00052 |
1 |
齿轮 Z50B.2. 1-27 Gear |
1 |
957H0556- |
|||
9 |
Z- 15B-020-00028 |
1 |
芯轴 Z50B.2. 1-28 Shaft |
1 |
957H0556- |
|||
10 |
B-G002760-00016 |
1 |
轴承 6208 |
Bearing |
1 |
957H0556- |
||
11 |
B-G00893A-00016 |
1 |
挡圈 80 |
Snap ring |
1 |
957H0556- |
||
12 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
1 |
957H0556- |
||
13 |
B-G057860-00004 |
1 |
螺钉 M10×1×32 Screw |
1 |
957H0556- |
