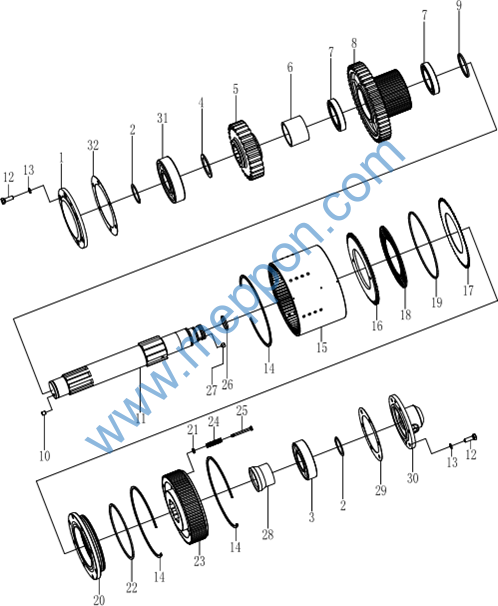

一档总成 1st Clutch Ass‘y
一档总成 1st Clutch Ass’y
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
|||
Z-95H-040-00003 |
1 |
一档总成 957H.4.3 1st Clutch Ass’y |
1 |
957H0556- |
||||||
1 |
Z- 15B-040-00070 |
1 |
轴承盖 Z50B.4.3A- 1 Bearing cover |
1 |
957H0556- |
|||||
2 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
2 |
957H0556- |
||||
3 |
B-G002760-00032 |
1 |
滚动轴承 6311 Bearing |
1 |
957H0556- |
|||||
4 |
Z- 15B-040-00071 |
1 |
垫环 Z50B.4.2-2 Spacer ring |
1 |
957H0556- |
|||||
5 |
Z- 15B-040-00113 |
1 |
输出齿轮 Z50B.4.3A-2 Output gear |
1 |
957H0556- |
|||||
6 |
Z- 15B-040-00013 |
1 |
轴套 Z50B.4.3-2 Bushing |
1 |
957H0556- |
|||||
7 |
B-G002760-00010 |
1 |
滚动轴承 6013 Bearing |
2 |
957H0556- |
|||||
8 |
Z- 15E-040-00026 |
1 |
齿轮 Z50E.4.3-2 Gear |
1 |
957H0556- |
|||||
9 |
Z- 15B-040-00019 |
1 |
垫环 Z50B.4.2- 14 Spacer ring |
1 |
957H0556- |
|||||
10 |
Z- 130-040-00059 |
1 |
螺堵 Z30.4.4A- 11 Plug |
1 |
957H0556- |
|||||
11 |
Z- 15E-040-00027 |
1 |
轴 Z50E.4.3-5A Shaft |
1 |
957H0556- |
|||||
12 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD Bolt |
12 |
957H0556- |
|||||
13 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
12 |
957H0556- |
||||
14 |
Z- 15B-040-00020 |
1 |
卡环 Z50B.4.2- 11 Snap ring |
3 |
957H0556- |
|||||
15 |
Z- 15B-040-00015 |
1 |
齿圈 Z50B.4.3-5 Gear ring |
1 |
957H0556- |
|||||
16 |
Z- 15B-040-00083 |
1 |
一挡压盖 Z50B.4.3-4 1st cover |
1 |
957H0556- |
|||||
17 |
Z- 15B-040-00014 |
1 |
主动摩擦片 Z50B.4.2-7 Drive disc |
14 |
957H0556- |
|||||
18 |
Z- 15B-040-00033 |
1 |
从动摩擦片 Z50B.4.2-8 Driven disc |
13 |
957H0556- |
|||||
19 |
Z- 15B-040-00029 |
1 |
波形弹簧 Z50B.4.2- 15 Wave spring |
26 |
957H0556- |
|||||
20 |
Z- 15B-040-00035 |
1 |
活塞 Z50B.4.2- 12 Piston |
1 |
957H0556- |
|||||
21 |
Z- 15B-040-00016 |
1 |
挡圈 Z50B.4.2-23 矩形密封圈 |
Retainer |
4 |
957H0556- |
||||
22 |
Z- 15B-040-00018 |
1 |
Z50B.4.2-24 |
Seal ring |
1 |
957H0556- |
||||
23 |
Z- 15E-040-00004 |
1 |
缸体 Z50E.4.3-3 Cylinder body |
1 |
957H0556- |
|||||
24 |
Z- 15B-040-00017 |
1 |
活塞回位弹簧 Z50B.4.2- 10 Retraction spring |
4 |
957H0556- |
|||||
25 |
Z- 15B-040-00021 |
1 |
活塞回位拉杆 Z50B.4.2-9 Retraction drag rod |
4 |
957H0556- |
|||||
26 |
Z- 130-040-00024 |
1 |
油封环 Z30.4. 1- 19 Oil seal ring |
2 |
957H0556- |
|||||
27 |
B-G000780-00006 |
1 |
螺钉 M12×12 Screw |
1 |
957H0556- |
|||||
28 |
Z- 15E-040-00005 |
1 |
隔套 Z50E.4.3-4 Collar |
1 |
957H0556- |
|||||
29 |
Z- 15B-040-00073 Z- 15B-040-00011 Z- 15B-040-00012 |
1 1 1 |
纸垫 Z50B.4.2- 19A 纸垫 Z50B.4.2- 19B 纸垫 Z50B.4.2- 19C |
Paper Paper Paper |
pad pad pad |
2 2 2 |
957H0556- 957H0556- 957H0556- |
|||
30 |
Z- 15B-040-00022 |
1 |
轴承盖 Z50B.4.3-7 Bearing cover |
1 |
957H0556- |
|||||
31 |
W-03-00102 |
1 |
滚动轴承 6411(TWB) Bearing |
1 |
957H0556- |
|||||
32 |
Z- 15B-040-00023 Z- 15B-040-00024 Z- 15B-040-00084 |
1 1 1 |
纸垫 Z50B.4.3A-4A 纸垫 Z50B.4.3A-4B 纸垫 Z50B.4.3A-4C |
Paper Paper Paper |
pad pad pad |
2 2 2 |
957H0556- 957H0556- 957H0556- |

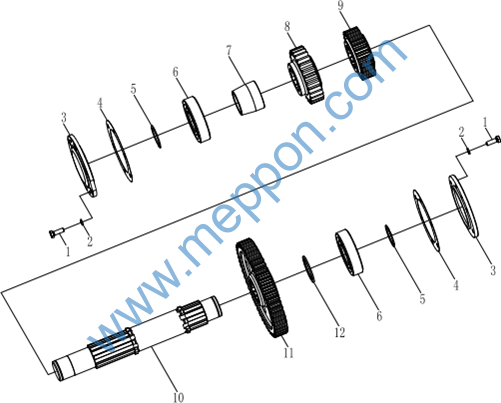

中间轴总成 Center Shaft Ass’y
中间轴总成 Center Shaft Ass’y
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
是否配件 |
选装 |
|||
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|||
Z-95H-040-00004 |
1 |
中间轴总成 957H.4.4 Center Shaft Ass’y |
1 |
957H0556- |
||||||
1 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD Bolt |
12 |
957H0556- |
|||||
2 |
B-G000930-00001 |
1 |
挡圈 10 |
Spring washer |
12 |
957H0556- |
||||
3 |
Z- 15B-040-00086 |
1 |
轴承盖 Z50B.4.4A-5 Bearing cover |
2 |
957H0556- |
|||||
4 |
Z- 15B-040-00027 Z- 15B-040-00028 Z- 15B-040-00031 |
1 1 1 |
纸垫 Z50B.4.4A-4A 纸垫 Z50B.4.4A-4B 纸垫 Z50B.4.4A-4C |
Paper Paper Paper |
pad pad pad |
4 4 4 |
957H0556- 957H0556- 957H0556- |
|||
5 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
2 |
957H0556- |
||||
6 |
B-G002760-00032 |
1 |
滚动轴承 6311 Bearing |
2 |
957H0556- |
|||||
7 |
Z- 15B-040-00085 |
1 |
轴套 Z50B.4.4A-3 Bushing |
1 |
957H0556- |
|||||
8 |
Z-956-04A-00010 |
1 |
齿轮 956.4A.2- 1 Gear |
1 |
957H0556- |
|||||
9 |
Z- 15B-040-00104 |
1 |
齿轮 Z50B.4.4-4 Gear |
1 |
957H0556- |
|||||
10 |
Z- 15B-040-00025 |
1 |
中间轴 Z50B.4.4A-2 Center shaft |
1 |
957H0556- |
|||||
11 |
Z- 15E-040-00021 |
1 |
齿轮 Z50E.4.4- 1 Gear |
1 |
957H0556- |
|||||
12 |
Z- 15B-040-00030 |
1 |
垫套 Z50B.4.4-7 Bushing |
1 |
957H0556- |

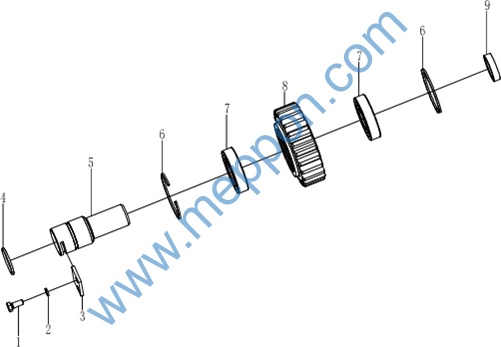

倒档轴总成 Reverse Shaft Ass’y
倒档轴总成 Reverse Shaft Ass‘y
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
Z-95H-040-00005 |
1 |
倒档轴总成 957H.4.5 Reverse Shaft Ass’y |
1 |
957H0556- |
||||
1 |
B-G057830-00139 |
1 |
螺栓 M8×20ZnD Bolt |
2 |
957H0556- |
|||
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring washer |
2 |
957H0556- |
||
3 |
Z- 15B-040-00038 |
1 |
卡铁 Z50B.4.5A- 1 Snap iron (plate) |
1 |
957H0556- |
|||
4 |
B-Q020710-00068 |
1 |
O 形圈 45×3. 1 O-ring |
1 |
957H0556- |
|||
5 |
Z- 15B-040-00039 |
1 |
倒档轴 Z50B.4.5B- 1 Reverse shaft |
1 |
957H0556- |
|||
6 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
2 |
957H0556- |
||
7 |
B-G002760-00015 |
1 |
轴承 6207 |
Bearing |
2 |
957H0556- |
||
8 |
Z-956-04A-00011 |
1 |
倒挡齿轮 956.4A.3- 1 Rear gear |
1 |
957H0556- |
|||
9 |
Z- 15B-040-00041 |
1 |
轴套 Z50B.4.5A-4 Bushing |
1 |
957H0556- |
