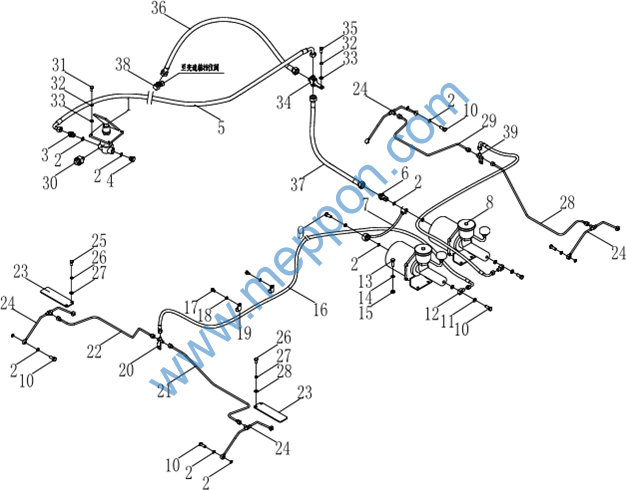

制动系统(Ⅰ) Brake System (Ⅰ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否 配件 |
选装 Cho |
|
1 |
Z30E. 11-8 W- 18-00200 |
1 |
紫铜垫 |
Washer Pipe |
2 |
957H0556- |
||
2 |
1 |
冷凝管 JK99-701501-800 |
1 |
957H0556- |
||||
3 |
Z-95Z-09A-00006 |
1 |
支架 957Z.9A-2 Support |
1 |
957H0556- |
|||
4 |
W- 18-00023 |
1 |
油水分离器|SH380A Oil-water separator |
1 |
957H0556- |
|||
5 |
B-G057860-00013 |
1 |
螺栓 M14×1.5×25ZnD Bolt |
2 |
957H0556- |
|||
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Wsher |
2 |
957H0556- |
||
7 |
B-G00097B-00006 |
1 |
垫圈 14ZnD |
Wsher |
2 |
957H0556- |
||
8 |
W- 12-00745 |
1 |
组合垫圈-324 |
Washer |
12 |
957H0556- |
||
9 |
Z-95T-090-00020 |
1 |
接头 955T.9- 1 |
Joint |
4 |
957H0556- |
||
10 |
Z-96T-090-00007 |
1 |
软管总成 956T.9.2 hose |
1 |
957H0556- |
|||
11 |
Z-96T-090-00008 |
1 |
软管总成 956T.9.3 hose |
1 |
957H0556- |
|||
12 |
W- 18-00085 |
1 |
安全阀|JK99-340201 Relief valve |
1 |
957H0556- |
|||
13 |
Z-96T-090-00001 |
1 |
储气筒 956T.9. 1 Air tank |
1 |
957H0556- |
|||
14 |
W- 18-00094 |
1 |
轮胎充气阀|LG-3521002 Tire inflation valve |
1 |
957H0556- |
|||
15 |
W- 12-00835 |
1 |
球阀 QSR-6*M22 Drain valve |
1 |
957H0556- |
|||
16 |
B-G057830-00034 |
1 |
螺栓 M12×30ZnD Bolt |
1 |
957H0556- |
|||
17 |
B-G000930-00003 |
1 |
弹簧垫圈 – 12 |
Washer |
1 |
957H0556- |
||
18 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
10 |
957H0556- |
||
19 |
Z-95T-090-00047 |
1 |
接头 955T.9- 18 |
Joint |
1 |
957H0556- |
||
20 |
Z-316-09C-00013 |
1 |
铰接螺栓 YZ16.9C- 1 Bolt |
1 |
957H0556- |
制动系统(Ⅱ) Brake System (Ⅱ)
制动系统(Ⅱ) Brake System(Ⅱ)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否 配件 |
选装 Cho |
||
1 |
W- 18-00205 |
1 |
气 制 动 LY60F(CL)-3514002 |
阀 Brake valve |
2 |
957H0556- |
|||
2 |
W- 12-00745 |
1 |
组合垫圈-324 Washer |
12 |
957H0556- |
||||
3 |
Z-95T-090-00020 |
1 |
接头 955T.9- 1 |
Joint |
4 |
957H0556- |
|||
4 |
Z-95T-090-00027 |
1 |
堵头 955T.9- 17 plug |
1 |
957H0556- |
||||
5 |
Z-95M-090-00006 |
1 |
软管总成 956M.9.3 hose |
1 |
957H0556- |
||||
6 |
Z-96T-090-00017 |
1 |
铰接螺栓 956T.9-3 Bolt |
1 |
957H0556- |
||||
7 |
Z-96T-090-00009 |
1 |
硬管 956T.9.4 |
Pipe |
1 |
957H0556- |
|||
8 |
W- 18-00216 |
1 |
加力器总成 SL509CLE-3510002 Booster ass’y |
2 |
957H0556- |
||||
9 |
Z-318-090-00006 |
1 |
铰接螺栓 YZ18J .9- 1 Bolt |
1 |
957H0556- |
||||
10 |
Z- 130-090-00007 |
1 |
螺栓 Z30.9. 1- 1 |
Bolt |
10 |
957H0556- |
|||
11 |
W- 12-00683 |
1 |
组合垫圈-313 Washer |
2 |
957H0556- |
||||
12 |
Z-936-090-00038 |
1 |
接头 936.9- 1 |
Joint |
2 |
957H0556- |
|||
13 |
B-G057830-00037 |
1 |
螺栓 M12 x 35ZnD Bolt |
4 |
957H0556- |
||||
14 |
B-G000930-00003 |
1 |
弹簧垫圈 – 12 |
Washer |
8 |
957H0556- |
|||
15 |
B-G00097B-00004 |
1 |
垫圈 12ZnD |
Washer |
9 |
957H0556- |
|||
16 |
Z-96T-090-00013 |
1 |
软管总成 956T.9.6 hose |
1 |
957H0556- |
||||
17 |
B-G057830-00126 |
1 |
螺栓 M6×10ZnD Bolt |
4 |
957H0556- |
||||
18 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
5 |
957H0556- |
|||
19 |
W- 10-00039 |
1 |
管夹 TJBC-Φ18 pipe clamp |
5 |
957H0556- |
||||
20 |
Z-956-09A-00022 |
1 |
三通接头 956.9A.7 Joint |
1 |
957H0556- |
||||
21 |
Z-95N-090-00008 |
1 |
前制动器管道(左) 955N.9.5 Pipe |
1 |
957H0556- |
||||
22 |
Z-95N-090-00006 |
1 |
前制动器管道(右) 955N.9.4 Pipe |
1 |
957H0556- |
||||
23 |
Z-96T-090-00007 |
1 |
支架 956T.9-2 Support |
2 |
957H0556- |
||||
24 |
Z-95N-090-00056 |
1 |
制动管路 955N.9.26 Pipe |
4 |
957H0556- |
||||
25 |
B-G057830-00003 |
1 |
螺栓 M10×20ZnD Bolt |
4 |
957H0556- |
||||
26 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
4 |
957H0556- |
|||
27 |
B-G00097B-00002 |
1 |
垫圈 10ZnD |
Washer |
4 |
957H0556- |
|||
28 |
Z-95T-090-00014 |
1 |
后左制动硬管 955T.9.6 Pipe |
1 |
957H0556- |
||||
29 |
Z-95T-090-00015 |
1 |
后右制动硬管 955T.9.7 Pipe |
1 |
957H0556- |
||||
30 |
W- 11-00244 |
1 |
制 动 灯 带 线 束 开 关 WHSL-3720002 |
Brake lamp switch |
1 |
957H0556- |
|||
31 |
B-G057830-00146 |
1 |
螺栓 M8×30ZnD Bolt |
4 |
957H0556- |
||||
32 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
957H0556- |
|||
33 |
B-G00097B-00023 |
1 |
垫圈 8ZnD |
Washer |
4 |
957H0556- |
|||
34 |
Z-95M-090-00001 |
1 |
三通接头 956M.9. 1 Joint |
1 |
957H0556- |
||||
35 |
B-G057830-00139 |
1 |
六角头螺栓 M8 x 20ZnD Bolt |
1 |
957H0556- |
||||
36 |
Z-96T-090-00008 |
1 |
软管总成 956T.9.3 hose |
1 |
957H0556- |
||||
37 |
Z-95M-090-00007 |
1 |
软管总成 956M.9.4 hose |
1 |
957H0556- |
||||
38 |
Z-95M-090-00004 |
1 |
接头 956M.9.2 |
Joint |
1 |
957H0556- |
|||
39 |
956.9A.7A |
1 |
三通接头 956.9A.7A Joint |
1 |
957H0556- |
十、转向系统 Steering
System
92

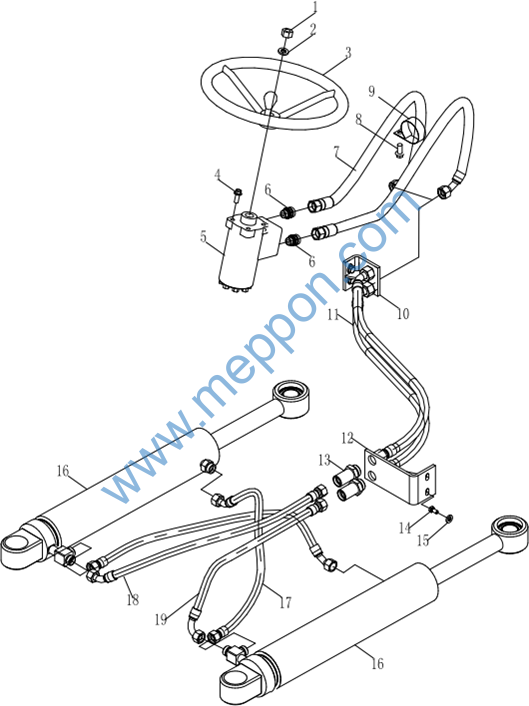

转向系统(Ⅰ) Steering System (Ⅰ)
转向系统(Ⅰ) Steering System (Ⅰ)
序号 |
零 件 代 号 |
版本 |
名 称 |
数量 |
适用车号 |
是否配件 |
选装 |
|
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
|
1 |
B-G061710-00010 |
1 |
螺母 M16 x 1.5ZnD Nut |
1 |
957H0556- |
|||
2 |
B-G00097B-00008 |
1 |
垫圈 16ZnD |
Washer |
1 |
957H0556- |
||
3 |
W- 19-00001 |
1 |
方向盘(花键) TCM-2 Steering wheel |
1 |
957H0556- |
|||
4 |
B-G16674A-00002 |
1 |
螺栓 M10 x 25ZnD Bolt |
4 |
957H0556- |
|||
5 |
W- 19-00031 P-03- 10-033 |
转向器易损件 |
– 957H0556- |
|||||
6 |
Z-956- 10A-00016 |
1 |
接头体 956. 10A. 16 Joint |
2 |
957H0556- |
|||
7 |
Z-96T- 100-00017 |
3 |
软管总成 956T. 10.8 Hose |
2 |
957H0556- |
|||
8 |
B-G16674A-00018 |
1 |
螺栓 M12×25ZnD Bolt |
1 |
957H0556- |
|||
9 |
W- 10-00044 |
1 |
管夹 TJBC- φ52 clamp |
1 |
957H0556- |
|||
10 |
Z-96T- 100-00025 |
1 |
后支板 956T. 10. 15 Plate |
1 |
957H0556- |
|||
11 |
Z-96T- 100-00018 |
2 |
软管总成 956T. 10.9 Hose |
2 |
957H0556- |
|||
12 |
Z-96T- 100-00028 |
1 |
前支板 956T. 10. 16 Plate |
1 |
957H0556- |
|||
13 |
W- 15-01327 |
1 |
过渡接头 S6C-26LN Joint |
4 |
957H0556- |
|||
14 |
B-G057830-00009 |
1 |
螺栓 M10×30- 10.9ZnD Bolt |
4 |
957H0556- |
|||
15 |
B-Q020490-00001 |
1 |
垫圈 10 |
Washer |
4 |
957H0556- |
||
16 |
Z-96T- 100-00039 |
1 |
转向油缸 956T. 10. 19 |
Steering cylinder |
2 |
957H0556- |
||
17 |
Z-96T- 100-00003 |
2 |
软管总成 956T. 10. 11 Hose |
2 |
957H0556- |
|||
18 |
Z-96T- 100-00031 |
1 |
软管总成 956T. 10. 17 Hose |
1 |
957H0556- |
|||
19 |
Z-96T- 100-00032 |
2 |
软管总成 956T. 10. 18 Hose |
1 |
957H0556- |
