SINOMACH CHANGLIN 957H wheel loader parts catalog cummins engine 18

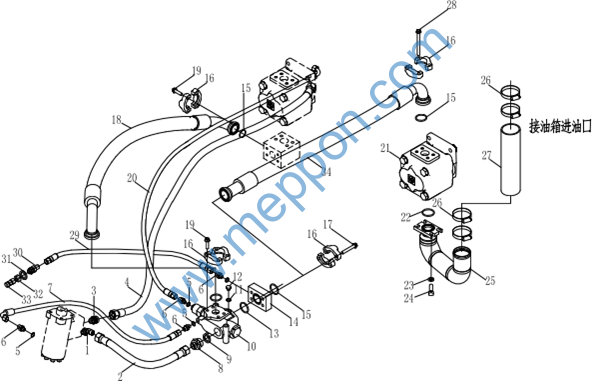

转向系统(Ⅱ) Steering System (Ⅱ)
转向系统(Ⅱ) Steering System (Ⅱ)
序号 |
零件代号 |
版本 |
名称 |
数量 |
适用车号 |
是否配件 |
选装 |
||
No. |
Part No. |
Ver. |
Part Name |
Q’ty |
Suit Num. |
Spare Parts |
Cho |
||
1 |
W- 15-01725 |
1 |
90°弯可调向接头 S1DH9-22-20OG Joint |
1 |
957H0556- |
||||
2 |
Z-96T- 100-00013 Z-956- 10A-00016 |
1 |
软管总成 956T. 10.4 956 10A 16 |
1 1 |
957H0556- 957H0556- |
||||
. . |
|||||||||
4 |
Z-96T- 100-00016 |
2 |
软管总成 956T. 10.7 Hose |
1 |
957H0556- |
||||
5 |
W- 12-00683 |
1 |
组合垫圈-313 Bonded washe |
3 |
957H0556- |
||||
6 |
Z- 15G- 10E-00006 |
1 |
接头体 Z50G. 10E-2 Joint |
4 |
957H0556- |
||||
7 |
Z-96T- 100-00014 |
1 |
软管总成 956T. 10.5 Hose |
1 |
957H0556- |
||||
8 |
Z-956- 100-00004 |
1 |
接头体 956. 10-2 Joint |
1 |
957H0556- |
||||
9 |
W- 12-00774 |
1 |
组合垫圈-332 Bonded washe |
1 |
957H0556- |
||||
10 |
W-07-00065 |
1 |
优先阀|YXL-F250L-N7 Value |
1 |
957H0556- |
||||
11 |
W- 12-00797 |
1 |
组合垫圈-310 Bonded washe |
1 |
957H0556- |
||||
12 |
Z- 15E- 10N-00005 |
1 |
螺栓 Z50E. 10N- 1 Bolt |
1 |
957H0556- |
||||
13 |
B-Q020710-00066 |
1 |
O 形圈 44×3.5 O-ring |
1 |
957H0556- |
||||
14 |
Z-95H- 100-00001 |
1 |
三通体 957H. 10-3 Joint |
1 |
957H0556- |
||||
15 |
B-G03452A-00014 |
1 |
O 形圈 37.5×3.55 O-ring |
4 |
957H0556- |
||||
16 |
B-Q020140-00003 |
1 |
分离式法兰 AΦ44. 1-21 Flange |
8 |
957H0556- |
||||
17 |
B-G16674A-00010 |
1 |
螺栓 M10×60- 10.9ZnD Bolt |
4 |
957H0556- |
||||
18 |
Z-95M- 100-00004 |
1 |
软管总成 956M. 10.3 Hose |
1 |
957H0556- |
||||
19 |
B-G16674A-00033 |
1 |
螺栓 M10×30- 10.9ZnD Bolt |
8 |
957H0556- |
||||
20 |
Z-96T- 100-00015 |
1 |
软管总成 956T. 10.6 Hose |
1 |
957H0556- |
||||
21 |
W-01-00140 |
1 |
齿轮油泵(左旋)JHP2080S Pump |
1 |
957H0556- |
||||
22 |
B-Q020710-00071 |
1 |
O 形圈 48×3.5 橡胶Ⅰ-3 O-ring |
1 |
957H0556- |
||||
23 |
B-Q020490-00003 |
1 |
Washer |
4 |
957H0556- |
||||
24 |
B-G057830-00037 |
1 |
螺栓 M12×35ZnD Bolt |
4 |
957H0556- |
||||
25 |
Z-95M- 100-00001 |
1 |
转向泵进油钢管 956M. 10. 1 Oil pipe |
1 |
957H0556- |
||||
26 |
B-J088700-00018 |
1 |
喉箍 d70 |
4 |
957H0556- |
||||
27 |
Z-95M- 100-00005 |
1 |
吸油波纹管 956M. 10- 1 Hose |
1 |
957H0556- |
||||
28 |
B-G16674A-00028 |
1 |
螺栓 M10×105ZnD Bolt |
4 |
957H0556- |
||||
29 |
Z-96T- 100-00002 |
1 |
软管总成 956T. 10. 10 Hose |
1 |
957H0556- |
||||
30 |
W- 15-01697 |
1 |
直通过板接头 S6C- 16LN Joint |
1 |
957H0556- |
||||
31 |
B-Q020490-00007 |
1 |
Washer |
1 |
957H0556- |
||||
32 |
B-G061710-00010 |
1 |
螺母 M16×1.5ZnD Nut |
1 |
957H0556- |
||||
33 |
W- 15-01083 |
1 |
测压接头 SMK20- 10L-PK Joint |
1 |
957H0556- |
||||
34 |
Z-95M- 100-00003 |
软管总成 956M. 10.2 Hose |
1 |
957H0556- |

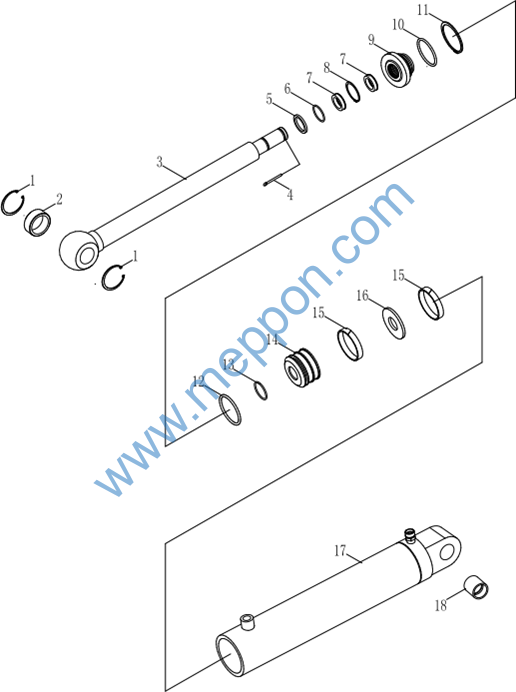

转向油缸 Steering Cylinder
转向油缸 Steering Cylinder
序号 No. |
零件代号 Part No. |
版本 Ver. |
名称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
是否配件 Spare Parts |
选装 Cho |
||
956T. 10. 19 |
1 |
转向油缸 Steering Cylinder |
2 |
957H0556- |
|||||
1 |
43075001 |
1 |
孔用挡圈 75 Check ring |
2 |
957H0556- |
||||
2 |
48050001 |
1 |
关节轴承 GE50ES Pillow |
1 |
957H0556- |
||||
3 |
1B0014200 |
1 |
活塞杆 |
Piston rod |
1 |
957H0556- |
|||
4 |
41008024 |
1 |
锥端螺钉 |
Bolt Dust |
1 1 |
957H0556- 957H0556- |
|||
6 |
1 |
U 形圈 45×55×7.3 U-ring |
1 |
957H0556- |
|||||
7 |
1 |
支撑环 45×50×8. 1 Support ring |
2 |
957H0556- |
|||||
8 |
1 |
斯特封 45×60.5×6.3 Seal circle |
1 |
957H0556- |
|||||
9 |
Q/D090d045-03 |
1 |
缸盖 |
Cylinder cover |
1 |
957H0556- |
|||
10 |
1 |
O 形圈 95×3. 1 O-ring |
1 |
957H0556- |
|||||
11 |
13091004 |
1 |
挡圈 91×86.2×1.5 Check ring |
1 |
957H0556- |
||||
12 |
1 |
O 形圈 90×3. 1 O-ring |
1 |
957H0556- |
|||||
13 |
1 |
O 形圈 50×3.1 O-ring |
1 |
957H0556- |
|||||
14 |
Q/D090-03 |
1 |
活塞 |
Piston |
1 |
957H0556- |
|||
15 |
1 |
支承环 84×90×10 Support ring |
2 |
957H0556- |
|||||
16 |
1 |
活塞密封 90×74.5×6.3 Piston seal |
1 |
957H0556- |
|||||
17 |
1 |
缸体 |
Cylinder body |
957H0556- |
|||||
18 |
转向密封件总成(包含 5、 6、7、8、10、12、13、 15、16) |
957H0556- |
十一、手制动系统 Hand
Brake
System

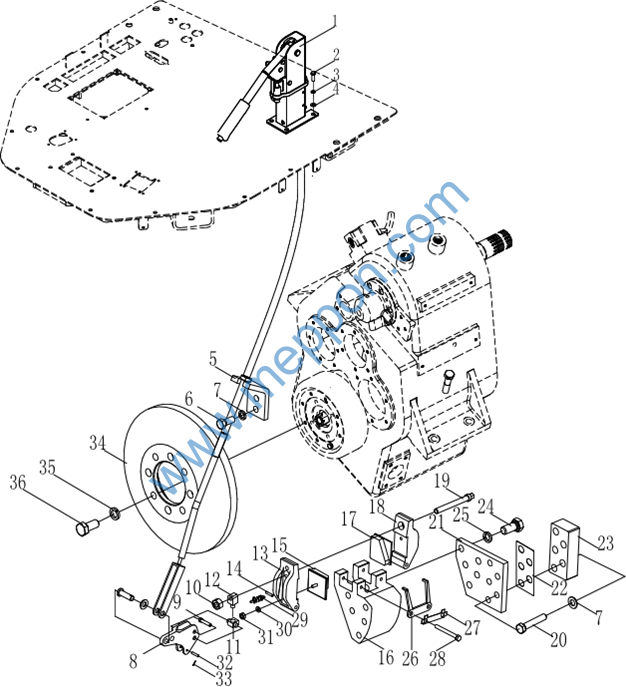

手制动器 Parking Brake
