SINOMACH CHANGLIN 958 wheel loader parts catalog 05

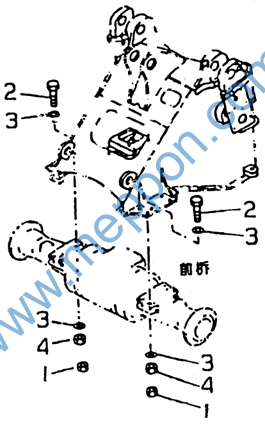

Z50F.6(四) 前桥安装 Front Axle-Mounting
Z50F.6(四)
前桥安装 Front Axle-Mounting
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061730-00027 |
1 |
螺母 M27×2-10 ZnD |
Nut |
8 |
9580005- |
|
2 |
B-G057850-00073 |
1 |
螺栓 M27×2×190-10.9 ZnD |
Bolt |
8 |
9580005- |
|
3 |
B-Q020490-00017 |
1 |
垫圈 27 |
Washer |
16 |
9580005- |
|
4 |
B-G061710-00020 |
1 |
螺母 M27×2-10 ZnD |
Nut |
8 |
9580005- |
|

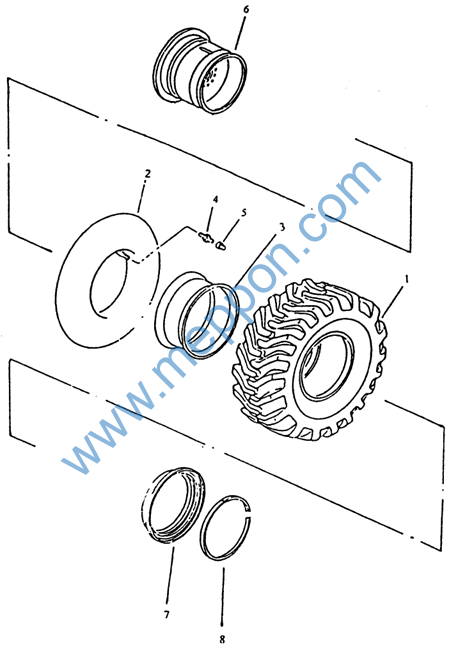

Z50G.6.1 轮辋和轮胎 Wheel And Tire
Z50G.6.1 轮辋和轮胎 Wheel And Tire
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
23.5-25-16PR |
1 |
外胎 |
Tire |
1 |
9580005- |
|
2 |
☆ |
1 |
内胎 |
Tube |
1 |
9580005- |
|
3 |
☆ |
1 |
垫带 |
Flap |
1 |
9580005- |
|
4 |
Z1-01-08 |
1 |
气门芯 |
Adapter |
1 |
9580005- |
|
5 |
☆ |
1 |
盖 |
Cap |
1 |
9580005- |
|
6 |
Z50F.6.1 |
1 |
轮辋 |
Wheel |
1 |
9580005- |
|
7 |
☆ |
1 |
轮辋体 |
Rim base |
1 |
9580005- |
|
8 |
☆ |
1 |
挡圈 |
Snap ring |
1 |
9580005- |
|
9 |
☆ |
1 |
锁圈 |
Lock ring |
1 |
9580005- |
|

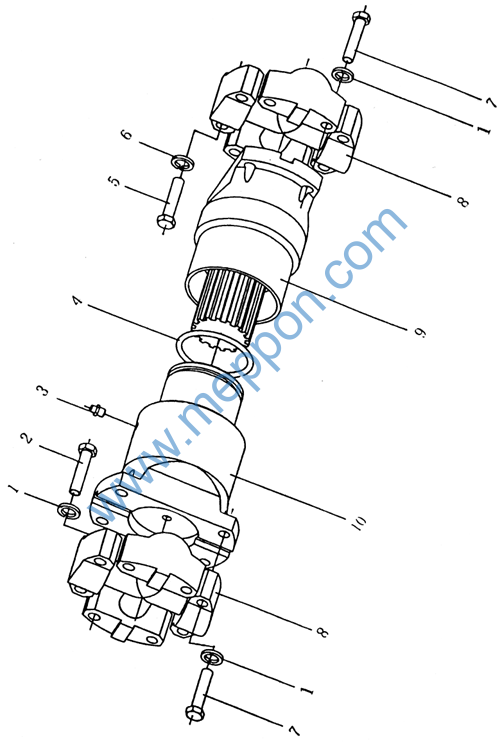

Z50G.7C 后传动轴 Rear Drive Shaft
Z50G.7C 后传动轴 Rear Drive Shaft
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000930-00003 |
1 |
垫圈 12 |
Washer |
12 |
5071195- |
|
2 |
B-G057850-00065 |
1 |
螺栓 M12×1.5×5-5h-10.9ZnD |
Bolt |
4 |
5071195- |
|
3 |
B-J07940A-00001 |
1 |
油杯 M10×1 |
Crease fitting |
1 |
5071195- |
|
4 |
B-G03452A-00061 |
1 |
O形密封圈 75×5.7 |
O-ring |
1 |
5071195- |
|
5 |
Z50G.5C-1 |
1 |
螺栓 |
Bolt |
4 |
5071195- |
|
6 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
4 |
5071195- |
|
7 |
B-G057850-00002 |
1 |
螺栓 M12×1.25×55-10.9ZnD |
Bolt |
8 |
5071195- |
|
8 |
T160A |
1 |
万向节总成 |
Cross shaft ass’ y |
2 |
5071195- |
|
9 |
51C0038-1-2 |
1 |
花键叉 |
Spline yoke |
1 |
5071195- |
|
ZL50E3.3-4-2 |
1 |
花键轴 |
Spline shaft |
1 |
5071195- |
||
41C0104-1 |
1 |
防尘套 |
Sleeve |
1 |
5071195- |
||
10 |
ZL50E.3.3-2 |
1 |
花键套 |
Shaft Pipe |
1 |
5071195- |
|
85Z.01.3.2-2 |
1 |
防尘盖 |
Cover |
1 |
5071195- |
||
