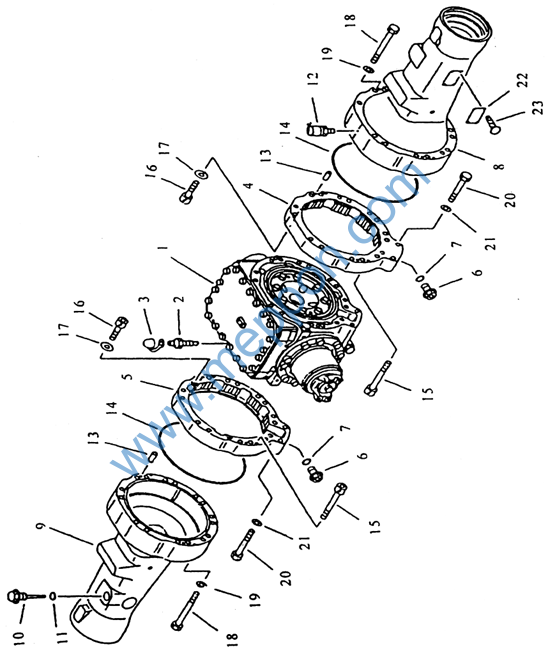

Z50F.8(一) 后桥 Rear Axle
Z50F.8(一)
后桥
Rear Axle
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50G.8 |
1 |
后桥 |
Rear axle |
1 |
9580005- |
|
2 |
1 |
后桥差速器 |
Rear differential |
1 |
9580005- |
||
3 |
Z50F.6-35 |
1 |
放气阀 |
Bleeder |
2 |
9580005- |
|
4 |
Z50F.6-36 |
1 |
放气阀盖 |
Cap |
2 |
9580005- |
|
5 |
Z50F.6-4 |
1 |
制动器壳(R) |
Rh housing |
1 |
9580005- |
|
6 |
Z50F.6-2 |
1 |
制动器壳(L) |
Lh housing |
1 |
9580005- |
|
7 |
B-Q020350-00005 |
1 |
螺塞 B M36×1.5 |
Plug |
2 |
9580005- |
|
8 |
B-Q020510-00006 |
1 |
专用O形圈 32.7×3.4 |
O-ring |
2 |
9580005- |
|
9 |
Z50F.8-15 |
1 |
后桥壳(LH) |
Lh housing |
1 |
9580005- |
|
10 |
Z50F.8-17 |
1 |
后桥壳(RH) |
Rh housing |
1 |
9580005- |
|
11 |
Z50F.6.2 |
1 |
油尺 |
Plug |
1 |
9580005- |
|
12 |
B-Q020510-00006 |
1 |
专用O形圈 32.7×3.4 |
O-ring |
1 |
9580005- |
|
13 |
W-03-00023 |
1 |
通气塞 |
Breather |
1 |
9580005- |
|
14 |
B-G001190-00037 |
1 |
销 12×28 |
Pin dowel |
4 |
9580005- |
|
15 |
Z50F.6-38 |
1 |
O形圈 |
O-ring |
2 |
9580005- |
|
16 |
B-G000700-00054 |
1 |
螺钉 M8×65 |
Bolt |
4 |
9580005- |
|
17 |
B-G000700-00053 |
1 |
螺钉 M8×16 |
Bolt |
4 |
9580005- |
|
18 |
Z50F.6-37 |
1 |
垫片 |
Washer |
4 |
9580005- |
|
19 |
Z50F.6-39 |
1 |
螺栓 |
Bolt |
32 |
9580005- |
|
20 |
|
1 |
垫圈 20 |
Washer |
32 |
9580005- |
|
21 |
B-G057820-00203 |
1 |
螺栓 M20×100-10.9 |
Bolt |
4 |
9580005- |
|
22 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
4 |
9580005- |
|
23 |
Z50F.8-14 |
1 |
铭牌 |
Plate name |
1 |
9580005- |
|
24 |
B-G008270-00004 |
1 |
标牌用钉 2×5 |
Screw |
4 |
9580005- |
|

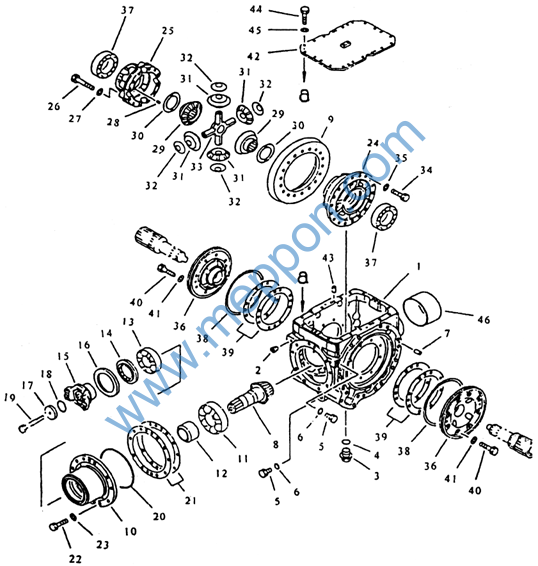

Z50F.8(二) 后桥差速器 Rear Differential
Z50F.8(二)
后桥差速器
Rear Differential
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50F.8-16 |
1 |
后桥箱 |
Housing |
1 |
9580005- |
|
2 |
B-Q020360-00005 |
1 |
锥型螺塞 B ZG1/4 |
Plug |
1 |
9580005- |
|
3 |
Z50F.6.4 |
1 |
放油塞 |
Plug drain |
2 |
9580005- |
|
4 |
Q/CHL02.051-1999 |
1 |
专用O形圈 32.7×3.4 |
O-ring |
1 |
9580005- |
|
5 |
Q/CHL02.035-1999 |
1 |
螺塞 A M20×1.5 |
Plug |
3 |
9580005- |
|
6 |
B-Q020510-00006 |
1 |
专用O形圈 16.7×3.4 |
O-ring |
3 |
9580005- |
|
7 |
B-G001190-00037 |
1 |
销 12×28 |
Pin dowel |
4 |
9580005- |
|
8 |
1 |
螺伞齿轮总成 |
Pinion ass’ y |
1 |
9580005- |
||
9 |
Z50F.6-48 |
1 |
主动螺伞齿轮 |
Pinion |
1 |
9580005- |
|
10 |
Z50F.6-47 |
1 |
从动螺伞齿轮 |
Gear bevel |
1 |
9580005- |
|
11 |
Z50F.8-18 |
1 |
轴承座 |
Cage bearing |
1 |
9580005- |
|
12 |
Z50F.6-54 |
1 |
轴承 |
Bearing |
1 |
9580005- |
|
13 |
Z50F.6-53 |
1 |
隔套 |
Spacer |
1 |
9580005- |
|
14 |
B-G002970-00010 |
1 |
轴承 31313 |
Bearing |
1 |
9580005- |
|
15 |
Z50F.6-49 |
1 |
油封 |
Seal oil |
1 |
9580005- |
|
16 |
Z50F.6-52 |
1 |
输入法兰 |
Coupling |
1 |
9580005- |
|
17 |
Z50F.6-50 |
1 |
防尘罩 |
Deflector |
1 |
9580005- |
|
18 |
Z50F.6-51 |
1 |
法兰压板 |
Washer |
1 |
9580005- |
|
19 |
GB/1235-1986 |
1 |
O形圈 60×5.7 |
O-ring |
1 |
9580005- |
|
20 |
GB/T5782-1986 |
1 |
螺栓 M20×120-10.9 |
Bolt |
1 |
9580005- |
|
21 |
B-Q020710-00035 |
1 |
O形圈 230×5.7 |
O-ring |
1 |
9580005- |
|
22 |
Z50F.6-43 |
1 |
调整垫 |
Shim 0.8mm |
3 |
9580005- |
|
23 |
Z50F.6-44 |
1 |
调整垫 |
Shim 0.3mm |
2 |
9580005- |
|
24 |
Z50F.6-45 |
1 |
调整垫 |
Shim 0.2mm |
2 |
9580005- |
|
25 |
Z50F.6-46 |
1 |
调整垫 |
Shim 0.15mm |
2 |
9580005- |
|
26 |
B-G057830-00078 |
1 |
螺栓 M16×50-10.9 |
Bolt |
10 |
9580005- |
|
27 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
10 |
9580005- |
|
28 |
1 |
壳体总成 |
Case ass’ y |
1 |
9580005- |
||
29 |
Z50F.6-21 |
1 |
差速器左壳 |
Lh Differential case |
1 |
9580005- |
|
30 |
Z50F.6-17 |
1 |
差速器右壳 |
Rh Differential case e |
1 |
9580005- |
|
31 |
B-G057820-00188 |
1 |
螺栓 M14×90 |
Bolt |
12 |
9580005- |
|
32 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
12 |
9580005- |
|
33 |
B-G001190-00038 |
1 |
销 B10×12 |
Pin |
4 |
9580005- |
|
34 |
Z50F.6-16 |
1 |
半轴齿轮 |
Gear side |
2 |
9580005- |
|
35 |
Z50F.6-15 |
1 |
半轴齿轮垫 |
Washer |
2 |
9580005- |
|
36 |
Z50F.6-19 |
1 |
锥齿轮 |
Pinion |
4 |
9580005- |
|
37 |
Z50F.6-20 |
1 |
锥齿轮垫 |
Washer |
4 |
9580005- |
|
38 |
Z50F.6-18 |
1 |
十字轴 |
Shaft |
1 |
9580005- |
|
39 |
B-G057830-00059 |
1 |
螺栓 M14×40-10.9 |
Bolt |
18 |
9580005- |
|
40 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
18 |
9580005- |
|
41 |
Z50F.6-23 |
1 |
支座 |
Carrier |
2 |
9580005- |
|
42 |
B-G002970-00037 |
1 |
轴承 32020 |
Bearing |
2 |
9580005- |
|
43 |
Z50F.6-57 |
1 |
矩形圈 |
Ring |
2 |
9580005- |
|
44 |
Z50F.6-59 |
1 |
调整垫 |
Shim 0.8mm |
6 |
9580005- |
|
45 |
Z50F.6-60 |
1 |
调整垫 |
Shim 0.3mm |
3 |
9580005- |
|
46 |
Z50F.6-61 |
1 |
调整垫 |
Shim 0.2mm |
3 |
9580005- |
Z50F.8(二)
后桥差速器
Rear Differential
Z50F.8(二)
后桥差速器
Rear Differential
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
47 |
Z50F.6-62 |
1 |
调整垫 |
Shim 0.05mm |
2 |
9580005- |
|
48 |
B-G057830-00177 |
1 |
螺栓 M14×45-10.9 |
Bolt |
16 |
9580005- |
|
49 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
16 |
9580005- |
|
50 |
Z50F.6.3 |
1 |
盖板 |
Cover |
1 |
9580005- |
|
51 |
B-G001190-00037 |
1 |
销 12×28 |
Pin dowel |
2 |
9580005- |
|
52 |
B-G057830-00177 |
1 |
螺栓 M14×40-10.9 |
Bolt |
20 |
9580005- |
|
53 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
20 |
9580005- |
|
54 |
Z50F.8-7 |
1 |
衬瓦 |
Sleeve |
1 |
9580005- |
