SINOMACH CHANGLIN 958 wheel loader parts catalog 07

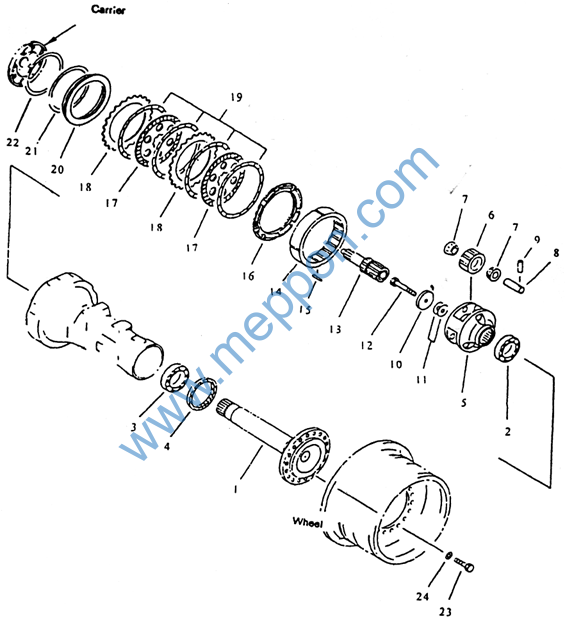

Z50F.8(三) 后轮制动和终传动 Rear Wheel Brake and Final Drive
Z50F.8(三)
后轮制动和终传动 Rear Wheel Brake and Final Drive
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50F.6-10 |
1 |
半轴 |
Shaft |
2 |
9580005- |
|
2 |
B-G002970-00015 |
1 |
轴承 32021 |
Bearing |
2 |
9580005- |
|
3 |
Z50F.6-9 |
1 |
轴承 |
Bearing |
2 |
9580005- |
|
4 |
Z50F.6-8 |
1 |
油封 |
Oil seal |
2 |
9580005- |
|
5 |
Z50F.6-29 |
1 |
行星轮架 |
Carrier |
2 |
9580005- |
|
6 |
Z50F.6-13 |
1 |
行星齿轮 |
Gear |
6 |
9580005- |
|
7 |
B-G002970-00005 |
1 |
轴承 30308 |
Bearing |
12 |
9580005- |
|
8 |
Z50F.6-28 |
1 |
行星轮轴 |
Shaft |
6 |
9580005- |
|
9 |
B-G008790-00015 |
1 |
弹性销 8×30 |
Pin |
6 |
9580005- |
|
B-G008790-00009 |
1 |
弹性销 5×30 |
Pin |
6 |
9580005- |
||
10 |
Z50F.6-11 |
1 |
半轴压板 |
Washer |
2 |
9580005- |
|
11 |
Z50F.6-30 |
1 |
调整垫 |
Shim 0.8mm |
6 |
9580005- |
|
Z50F.6-31 |
1 |
调整垫 |
Shim 0.3mm |
3 |
9580005- |
||
Z50F.6-32 |
1 |
调整垫 |
Shim 0.2mm |
3 |
9580005- |
||
Z50F.6-33 |
1 |
调整垫 |
Shim 0.05mm |
2 |
9580005- |
||
12 |
B-G057820-00128 |
1 |
螺栓 M24×120-10.9 |
Bolt |
2 |
9580005- |
|
13 |
Z50F.6-12 |
1 |
太阳轮轴 |
Shaft |
2 |
9580005- |
|
14 |
Z50F.6-14 |
1 |
内齿圈 |
Gear |
2 |
9580005- |
|
15 |
Z50F.6-42 |
1 |
齐缝销 |
Pin |
8 |
9580005- |
|
16 |
Z50F.6-27 |
1 |
活塞压板 |
Plate |
2 |
9580005- |
|
17 |
Z50F.6-24 |
1 |
主动摩擦片 |
Disc |
4 |
9580005- |
|
18 |
Z50F.6-26 |
1 |
从动摩擦片 |
Plate |
4 |
9580005- |
|
19 |
Z50F.6-25 |
1 |
波形弹簧 |
Spring |
8 |
9580005- |
|
20 |
Z50F.6-22 |
1 |
活塞 |
Piston |
2 |
9580005- |
|
21 |
Z50F.6-56 |
1 |
矩形圈 |
Seal |
2 |
9580005- |
|
22 |
Z50F.6-58 |
1 |
矩形圈 |
Seal |
2 |
9580005- |
|
23 |
Z50F.6-7 |
1 |
螺栓 |
Bolt |
36 |
9580005- |
|
24 |
B-Q020490-00015 |
1 |
垫圈 24 |
Washer |
36 |
9580005- |
|

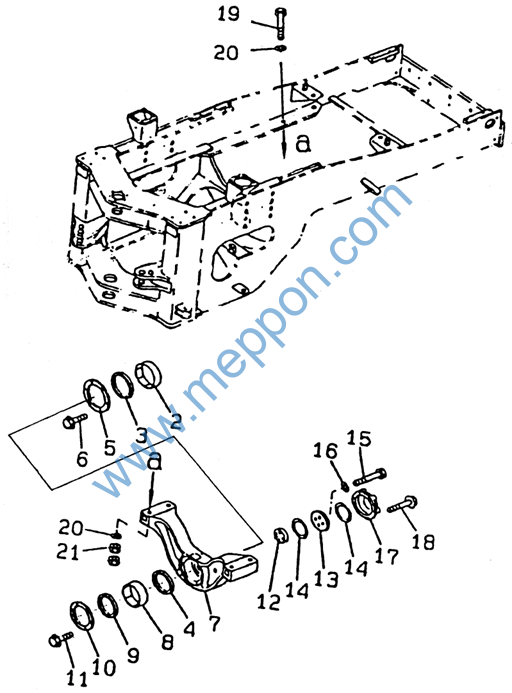

Z50F.8(四) 后桥安装 Rear Axle-Mounting
Z50F.8(四)
后桥安装 Rear Axle-Mounting
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50F.8-6A |
1 |
后衬套 |
Bushing |
1 |
9580005- |
|
2 |
Z50F.8-9 |
1 |
密封圈 |
Packing |
1 |
9580005- |
|
3 |
Z50F.8-10 |
1 |
密封圈 |
Seal-Dust |
1 |
9580005- |
|
4 |
Z50F.8-8 |
1 |
座圈 |
Retainer |
1 |
9580005- |
|
5 |
B-G057830-00036 |
1 |
螺栓 M12×35-10.9 |
Bolt |
6 |
9580005- |
|
6 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
9580005- |
|
7 |
Z50F.8-1 |
1 |
摆架 |
Support |
1 |
9580005- |
|
8 |
Z50F.8-11A |
1 |
前衬套 |
Bushing |
1 |
9580005- |
|
9 |
Z50F.8-13 |
1 |
密封圈 |
Packing |
1 |
9580005- |
|
10 |
Z50F.8-12 |
1 |
前座圈 |
Retainer |
1 |
9580005- |
|
11 |
B-G057830-00036 |
1 |
螺栓 M12×35-10.9 |
Bolt |
6 |
9580005- |
|
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
9580005- |
|
13 |
Z50F.8-5 |
1 |
承板 |
Plate |
1 |
9580005- |
|
14 |
Z50F.8-3 |
1 |
止推板 |
Plate Thrust |
1 |
9580005- |
|
15 |
Z50F.8-4A |
1 |
止推垫 |
Washer Thrust |
2 |
9580005- |
|
16 |
B-G057830-00178 |
1 |
螺栓 M20×90-10.9 |
Bolt |
4 |
9580005- |
|
17 |
B-Q020490-00011 |
1 |
垫圈 20 |
Washer |
4 |
9580005- |
|
18 |
Z50F.8-2 |
1 |
盖板 |
Cover |
1 |
9580005- |
|
19 |
B-G057830-00179 |
1 |
螺栓 M12×60-10.9 |
Bolt |
6 |
9580005- |
|
20 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
9580005- |
|
21 |
B-G057850-00073 |
1 |
螺栓 M27×2×190-10.9 |
Bolt |
4 |
9580005- |
|
22 |
B-Q020490-00017 |
1 |
垫圈 27 |
Washer |
8 |
9580005- |
|
23 |
B-G061710-00020 |
1 |
螺母 M27×2-10 |
Nut |
8 |
9580005- |
|

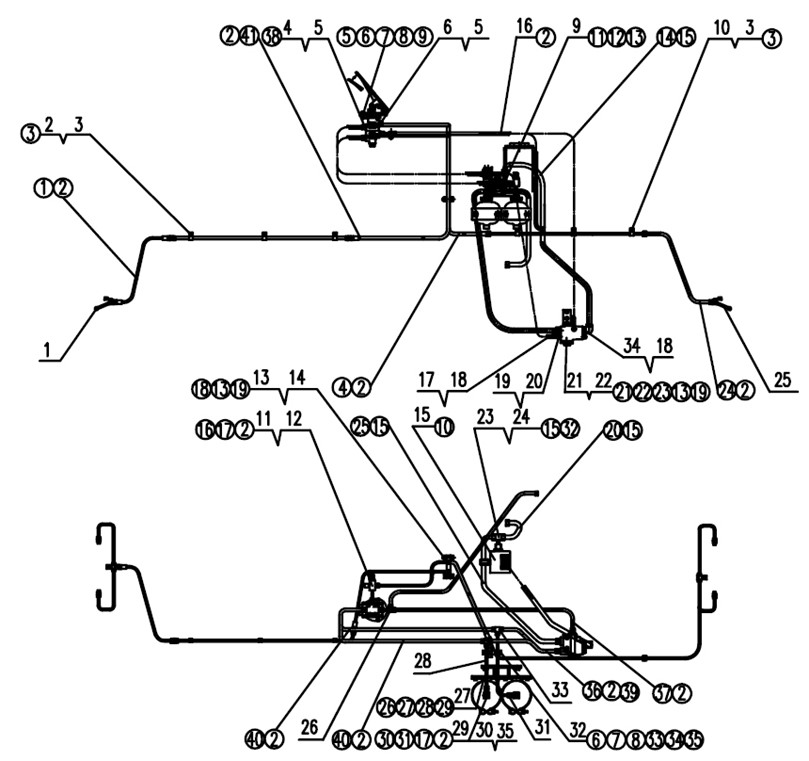

958.9 制动系统 Brake System
958.9 制动系统 Brake System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z50G.9.1 |
1 |
前桥管道 |
Front bridge tube |
1 |
9580005- |
|
2 |
Z50G.9C.1 |
1 |
油管 |
Oil tube |
1 |
9580005- |
|
3 |
Z50G.9C-1 |
1 |
管夹 |
Clip |
6 |
9580005- |
|
4 |
Z50G.9C-2 |
1 |
接头 |
Joint |
5 |
9580005- |
|
5 |
Z50G.9C-3 |
1 |
O形圈 |
O-ring |
6 |
9580005- |
|
6 |
Z50G.9C-4 |
1 |
堵头 |
Plug |
1 |
9580005- |
|
9 |
958.9.1 |
1 |
油泵出油管 |
Pump outlet tube |
1 |
9580005- |
|
10 |
Z50G.9C.5 |
1 |
油管 |
Oil tube |
1 |
9580005- |
|
11 |
Z50G.9C.6 |
1 |
接管(上) |
Joint tube(up) |
1 |
9580005- |
|
12 |
Z50G.9C.7 |
1 |
接管(下) |
Joint tube(down) |
1 |
9580005- |
|
13 |
Z50G.9C-5 |
1 |
板 |
Plate |
1 |
9580005- |
|
14 |
Z50G.9C-6 |
1 |
橡胶板 |
Rubber plate |
2 |
9580005- |
|
15 |
Z60H.14-4 |
1 |
阀座 |
Valve Base |
1 |
9580005- |
|
16 |
Z60F.10.11 |
1 |
软管总成 |
Tube Ass’ |
1 |
9580005- |
|
17 |
Z50G.9C-9 |
1 |
接头 |
Joint |
2 |
9580005- |
|
18 |
Z50G.9C-10 |
1 |
O形圈 |
O-ring |
2 |
9580005- |
|
19 |
Z50G.9C-11 |
1 |
接头 |
Joint |
4 |
9580005- |
|
20 |
Z50G.9C-12 |
1 |
O形圈 |
O-ring |
4 |
9580005- |
|
21 |
Z50G.9C-13 |
1 |
螺栓 |
Bolt |
2 |
9580005- |
|
22 |
Z50G.9C-14 |
1 |
联接板 |
Coupling plate |
1 |
9580005- |
|
23 |
958.9-1 |
1 |
接头 |
Joint |
1 |
9580005- |
|
24 |
Z50G.9C.8 |
1 |
接管 |
Joint tube |
1 |
9580005- |
|
25 |
Z50G.9.6 |
1 |
后桥管道 |
Rear bridge tube |
1 |
9580005- |
|
26 |
958.9.2 |
1 |
接管 |
Joint tube |
1 |
9580005- |
|
27 |
Z50G.9C.10 |
1 |
联接板 |
Coupling plate |
1 |
9580005- |
|
28 |
Z50G.9C.11 |
1 |
蓄能器出油管 |
Accumulator oil tube |
1 |
9580005- |
|
29 |
Z50G.9C-16 |
1 |
接头 |
Joint |
2 |
9580005- |
|
30 |
Z50G.9C.12 |
1 |
接管 |
Joint tube |
2 |
9580005- |
|
31 |
Z50G.9C.13 |
1 |
蓄能器出油管 |
Accumulator oil tube |
1 |
9580005- |
|
32 |
Z50G.9C.14 |
1 |
支撑板 |
Support plate |
1 |
9580005- |
|
33 |
Z50G.9C-17 |
1 |
三通接头 |
Tee Joint |
2 |
9580005- |
|
34 |
Z50G.9C.15 |
1 |
接头体 |
Joint |
1 |
9580005- |
|
35 |
Z50G.9C-18 |
1 |
垫圈 |
Washer |
2 |
9580005- |
|
① |
B-Q020750-00083 |
1 |
胶管接头8I-1000 |
Hose joint |
1 |
9580005- |
|
② |
B-Q020710-00006 |
1 |
O形圈11×1.9 |
O-ring |
29 |
9580005- |
|
③ |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
6 |
9580005- |
|
④ |
B-Q020750-00234 |
1 |
胶管接头8I-1200(90A=A) |
Hose joint |
1 |
9580005- |
|
⑤ |
W-18-00065 |
1 |
踏板阀|06-466-230 |
Pedal valve |
1 |
9580005- |
|
⑥ |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Bolt |
5 |
9580005- |
|
⑦ |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
5 |
9580005- |
|
⑧ |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
5 |
9580005- |
|
⑨ |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
3 |
9580005- |
