SINOMACH CHANGLIN PY190H motor grader parts catalog 08
38 |
B-Q020490-00013 |
1 |
垫圈 22 |
WASHER |
4 |
19030729- |
|
39 |
B-G061720-00009 |
1 |
螺母 M22ZnD |
NUT |
2 |
19030729- |
|
40 |
B-G061700-00020 |
1 |
螺母 M22ZnD |
NUT |
2 |
19030729- |
|
41 |
190C.4-9 |
1 |
调整垫 |
TAB |
1 组 |
19030729- |
|
42 |
190C.4-7 |
1 |
软钢纸板 |
WASHER |
1 |
19030729- |
|
43 |
190C.4-3 |
1 |
压板 |
BOARD |
2 |
19030729- |
|
44 |
190C.4-8 |
1 |
螺栓 |
BOLT |
12 |
19030729- |

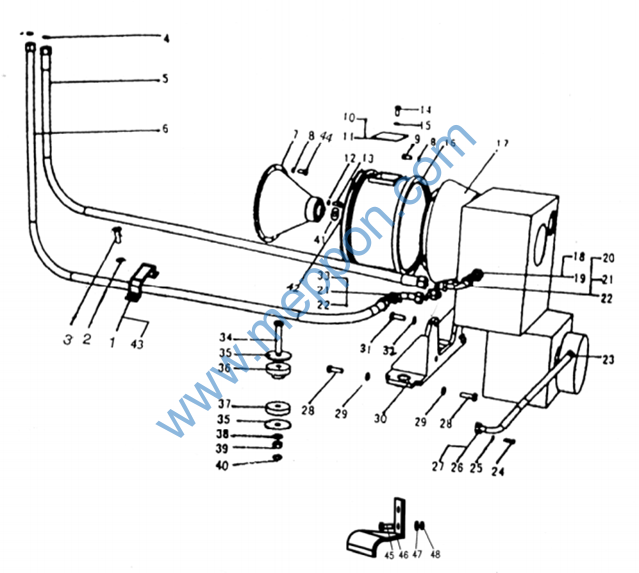

FIG.2551A 变速器系统 T/M SYSTEM

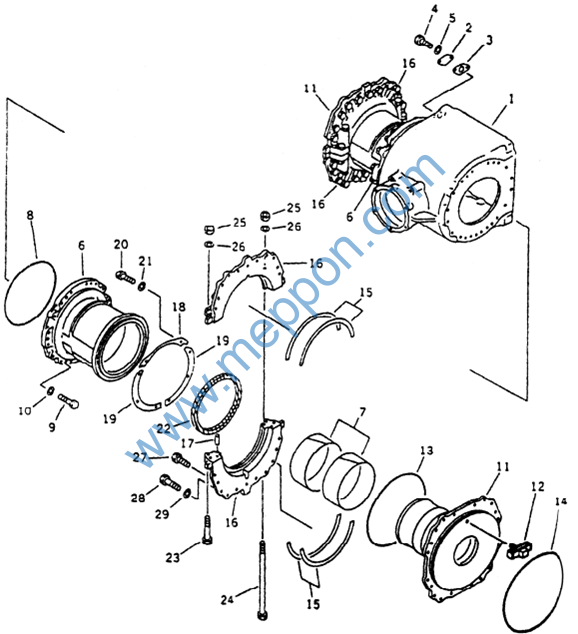

FIG.2601B 后桥 FINAL DRIVE CASE (1/2)
FIG.2601B 后桥 FINAL DRIVE CASE (1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.8-1 |
1 |
中心箱 |
Case |
1 |
19030729- |
||
2 |
190C.8-44 |
1 |
板 |
Plate |
1 |
19030729- |
||
3 |
190C.8-43 |
1 |
密封垫 |
Gasket |
1 |
19030729- |
||
4 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
2 |
19030729- |
||
5 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
||
6 |
190C.8-12 |
1 |
边箱 |
Side Case |
2 |
19030729- |
||
7 |
190C.8-21 |
1 |
轴衬 |
Bushing |
4 |
19030729- |
||
8 |
B-Q020520-00005 |
1 |
O 形圈 314.4×5.7 |
O-Ring |
2 |
19030729- |
||
9 |
B-G057820-00083 |
1 |
螺栓 M16×60 ZnD |
Bolt |
44 |
19030729- |
||
10 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
44 |
19030729- |
||
11 |
190C.8-20 |
1 |
法兰 |
Flange |
2 |
19030729- |
||
12 |
190C.8.5 |
1 |
管组件 |
|
2 |
19030729- |
||
13 |
B-Q020520-00006 |
1 |
O 形圈 354.4×5.7 |
O-Ring |
2 |
19030729- |
||
14 |
B-Q020520-00007 |
1 |
O 形圈 369.4×5.7 |
O-Ring |
2 |
19030729- |
||
15 |
190C.8-37 |
1 |
垫圈 |
Washer |
8 |
19030729- |
||
16 |
************* 190C.8-5 190C.8-7 |
1 1 1 |
上、下壳体组件 上壳体 下壳体 |
Cage Ass’ Upper Cage Lower,Cage |
Y |
2 2 2 |
19030729- 19030729- 19030729- |
|
17 |
B-G001190-00024 |
1 |
销 B8×20 |
Pin |
4 |
19030729- |
||
18 |
190C.8-42 |
1 |
压板 |
Plate |
2 |
19030729- |
||
19 |
190C.8-41 |
1 |
压板 |
Plate |
4 |
19030729- |
||
20 |
B-G057830-00143 |
1 |
螺栓 M8×25 ZnD |
Bolt |
16 |
19030729- |
||
21 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
16 |
19030729- |
||
22 |
190C.8-6 |
1 |
密封圈 |
Seal |
2 |
19030729- |
||
23 |
B-G057820-00055 |
1 |
螺栓 M12×80 ZnD |
Bolt |
8 |
19030729- |
||
24 |
190C.8-9 |
1 |
螺栓 |
Bolt |
4 |
19030729- |
||
25 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
12 |
19030729- |
||
26 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
12 |
19030729- |
||
27 |
190C.8-38 |
1 |
螺栓 |
Bolt |
4 |
19030729- |
||
28 |
B-G057820-00086 |
1 |
螺栓 M16×65 ZnD |
Bolt |
34 |
19030729- |
||
29 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
34 |
19030729- |

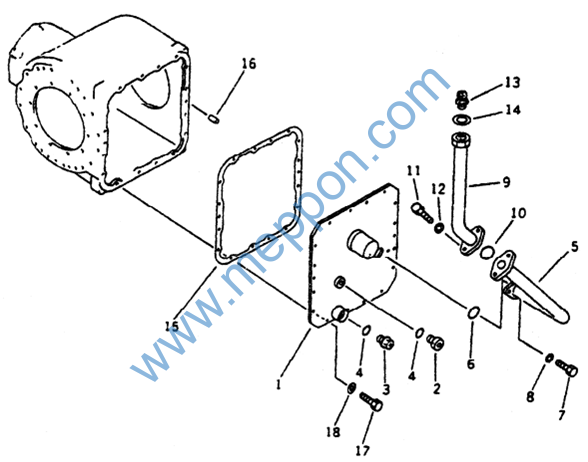

FIG.2603 后桥 FINAL DRIVE CASE (2/2)
