SINOMACH CHANGLIN PY190H motor grader parts catalog 09
FIG.2603 后桥 FINAL DRIVE CASE (2/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.8.1 |
1 |
盖 |
Cover |
1 |
19030729- |
|
2 |
B-Q020350-00003 |
1 |
螺塞 BM24×1.5 |
Plug |
1 |
19030729- |
|
3 |
190C.8.3 |
1 |
磁性螺塞 |
Magnetic Piug |
1 |
19030729- |
|
4 |
B-Q020510-00005 |
1 |
O 形圈 20.7×3.4 |
O-Ring |
2 |
19030729- |
|
5 |
190C.8.2 |
1 |
油管 |
Tube |
1 |
19030729- |
|
6 |
B-Q020710-00073 |
1 |
O 形圈 50×3.5 |
O-Ring |
1 |
19030729- |
|
7 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
2 |
19030729- |
|
8 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
|
9 |
190C.8.4 |
1 |
管 |
Tube |
1 |
19030729- |
|
10 |
B-Q020710-00073 |
1 |
O 形圈 50×3.5 |
O-Ring |
1 |
19030729- |
|
11 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
2 |
19030729- |
|
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
|
13 |
Z30.4.16 |
1 |
通气塞 |
Breather |
1 |
19030729- |
|
14 |
B-J010020-00010 |
1 |
垫圈 30 |
Washer |
1 |
19030729- |
|
15 |
190C.8-2 |
1 |
密封垫 |
Gasket |
1 |
19030729- |
|
16 |
B-G001190-00022 |
1 |
销 B12×28 |
Pin |
2 |
19030729- |
|
17 |
B-G057830-00037 |
1 |
螺栓 M12×35 ZnD |
Bolt |
18 |
19030729- |
|
18 |
B-Q020490-00003 |
垫圈 12 |
Washer |
18 |
19030729- |

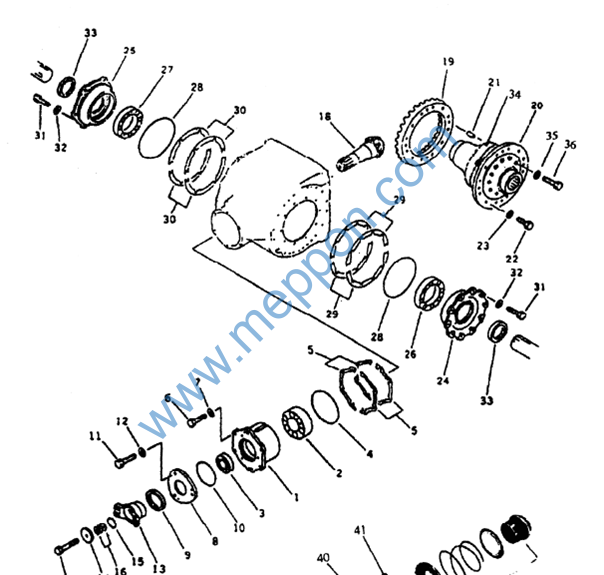

FIG.2605 后桥 FINAL DRIVE CASE (1/2)
FIG.2605 后桥 FINAL DRIVE CASE (1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.8-27 |
1 |
保持架 |
Cage |
1 |
19030729- |
|
2 |
B-G002970-00027 |
1 |
轴承 32315 |
Bearing |
1 |
19030729- |
|
3 |
B-G002970-00007 |
1 |
轴承 30312 |
Bearing |
1 |
19030729- |
|
4 |
190C.8-34 |
1 |
O 形圈 |
O-Ring |
1 |
19030729- |
|
5 |
190C.8-24 190C.8-25 190C.8-26 |
1 1 1 |
调整垫 调整垫 调整垫 |
Shim Shim Shim |
4 4 2 |
19030729- 19030729- 19030729- |
|
6 |
B-G057830-00042 |
1 |
螺栓 M12x45-10.9 |
Bolt |
6 |
19030729- |
|
7 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
6 |
19030729- |
|
8 |
190C.8-8 |
1 |
盖 |
Cover |
1 |
19030729- |
|
9 |
W-15-00137 |
1 |
密封圈 AE3842A1 |
Bearing |
1 |
19030729- |
|
10 |
B-Q020520-00004 |
1 |
O 形圈 144.4×3.1 |
O-Ring |
1 |
19030729- |
|
11 |
B-G057830-00041 |
1 |
螺栓 M12x40ZnD |
Bolt |
3 |
19030729- |
|
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
3 |
19030729- |
|
13 |
190C.8-33 |
1 |
联轴器 |
Coupling |
1 |
19030729- |
|
14 |
190C.8-32 |
1 |
座 |
Holder |
1 |
19030729- |
|
15 |
B-Q020710-00083 |
1 |
O 形圈 60×5.7 |
O-Ring |
1 |
19030729- |
|
16 |
190C.8-28 190C.8-29 190C.8-30 190C.8-31 |
1 1 1 1 |
调整垫 调整垫 调整垫 调整垫 |
Shim Shim Shim Shim |
1 2 4 2 |
19030729- 19030729- 19030729- 19030729- |
|
17 |
B-G057820-00090 |
1 |
螺栓 M16x80-10.9 |
Bolt |
1 |
19030729- |
|
18 |
190C.8-3 |
1 |
主动螺旋伞齿轮 |
Bevel Pinion |
1 |
19030729- |
|
19 |
190C.8-4 |
1 |
从动螺旋伞齿轮 |
Crown Wheel |
1 |
19030729- |
|
20 |
190C.8A-2 |
1 |
差速器壳体 |
Case |
1 |
19030729- |
|
21 |
B-G001190-00023 |
1 |
销 B14x35 |
Pin |
4 |
19030729- |
|
22 |
B-G057830-00055 |
1 |
螺栓 M14x35-10.9 |
Bolt |
12 |
19030729- |
23 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
12 |
19030729- |
|
24 |
190C.8-35 |
1 |
保持架 |
Retainer |
1 |
19030729- |
|
25 |
190C.8-16 |
1 |
壳体 |
Retainer |
1 |
19030729- |
|
26 |
B-G002970-00017 |
1 |
轴承 32024 |
Bearing |
1 |
19030729- |
|
27 |
B-G002970-00016 |
1 |
轴承 32022 |
Bearing |
1 |
19030729- |
|
28 |
190C.8-36 |
1 |
O 形圈 |
O-Ring |
2 |
19030729- |
|
29 |
190C.8-13 190C.8-14 190C.8-15 |
1 1 1 |
垫 垫 垫 |
Shim Shim Shim |
8 4 2 |
19030729- 19030729- 19030729- |
|
30 |
190C.8-17 190C.8-18 190C.8-19 |
1 1 1 |
调整垫 调整垫 调整垫 |
Shim Shim Shim |
8 4 2 |
19030729- 19030729- 19030729- |
|
31 |
B-G057830-00078 |
1 |
螺栓 M16x50-10.9 Bolt |
16 |
19030729- |
||
32 |
B-Q020490-00007 |
1 |
垫圈 16 |
Washer |
16 |
19030729- |
|
33 |
B-G09877A-00043 |
1 |
油封 FB80x105x10 Seal |
2 |
19030729- |
||
34 |
190C.8A-3 |
1 |
半壳 |
Half Case |
1 |
19030729- |
|
35 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
12 |
19030729- |
|
36 |
B-G057820-00068 190C.8A.1 |
1 1 |
螺栓 M14x90-10.9 NOSPIN 差速器 |
Bolt Differential |
12 1 |
19030729- 19030729- |
|
37 |
71965 |
1 |
花键毂 |
Side Gear |
2 |
19030729- |
FIG.2605 后桥 FINAL DRIVE CASE (1/2)
