SINOMACH CHANGLIN PY190H motor grader parts catalog 10
FIG.2605 后桥 FINAL DRIVE CASE (1/2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|||
38 |
67207 |
1 |
弹簧座 |
Retainer |
2 |
19030729- |
||||
39 |
67204 |
1 |
弹簧 |
Spring |
2 |
19030729- |
||||
40 |
67483 |
1 |
从动环总成 |
Clutch,H.O.R. |
. |
2 |
19030729- |
|||
41 |
71966 |
1 |
主动环总成 |
Spider,C’Cam |
. |
1 |
19030729- |

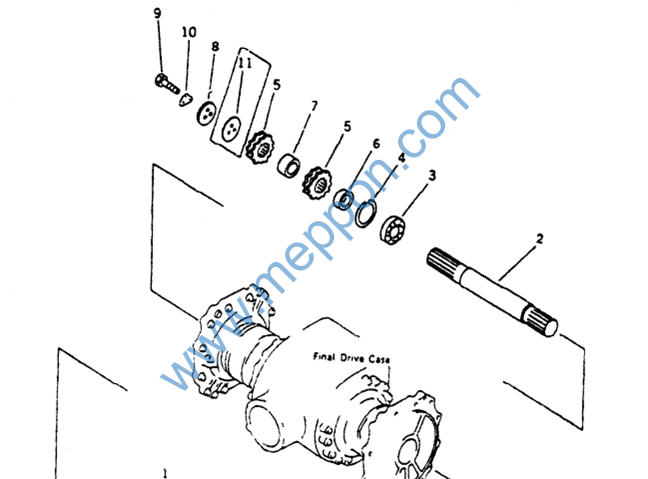

FIG.2607 后桥 FINAL DRIVE CASE ( 2 / 2 )
FIG.2607 后桥 FINAL DRIVE CASE ( 2 / 2 )
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.8C-1A |
1 |
短半轴 |
Short Shaft |
1 |
19030729- |
|
2 |
190C.8C-2A |
1 |
长半轴 |
Long Shaft |
1 |
19030729- |
|
3 |
B-G002830-00003 |
1 |
滚动轴承 NUP215E |
Bearing |
2 |
19030729- |
|
4 |
B-Q020580-00001 |
1 |
挡圈 130 |
Snap Ring |
2 |
19030729- |
|
5 |
190C.8-11 |
1 |
小链轮 |
Small Sprocket |
4 |
19030729- |
|
6 |
190C.8-39 |
1 |
轴套 |
Spacer |
2 |
19030729- |
|
7 |
190C.8-10 |
1 |
轴套 |
Spacer |
2 |
19030729- |
|
8 |
190C.8-46 |
1 |
座 |
Holder |
2 |
19030729- |
|
9 |
B-G057830-00042 |
1 |
螺栓 M12×45-10.9 |
Bolt |
6 |
19030729- |
|
10 |
190C.8-45 |
1 |
保险片 |
Lock |
2 |
19030729- |
|
11 |
190C.8-47 |
1 |
垫 |
Shim |
2 |
19030729- |

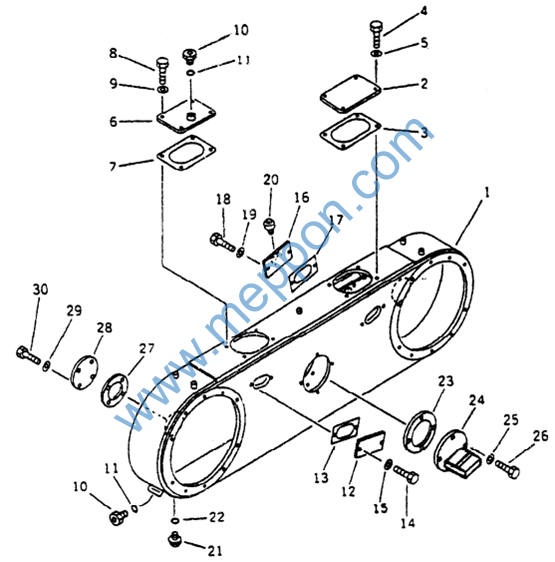

FIG.2651 平衡箱 TANDEM DRIVE CASE
