SINOMACH CHANGLIN PY190H motor grader parts catalog 15

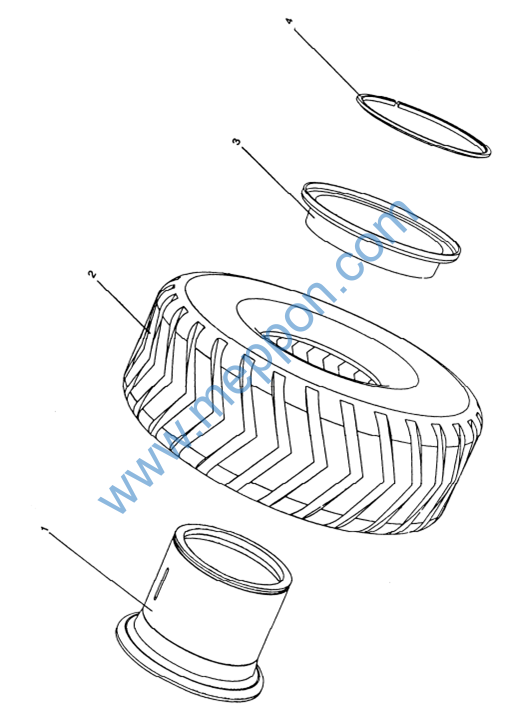

FIG.3001 轮胎和轮辋 WHEEL AND TUBELESS TIRE
FIG.3001 轮胎和轮辋 WHEEL AND TUBELESS TIRE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.3A.1.1 |
1 |
轮辋-轮辐组件 Rim, Wheel |
6 |
19030729- |
||
2 |
W-14-00007 |
1 |
轮胎 17.5-25-12PR L-3 Tire |
6 |
19030729- |
||
3 |
190C.3A.1-1 |
1 |
挡圈座 |
Ring, Side |
6 |
19030729- |
|
4 |
190C.3A.1-2 |
1 |
锁圈 |
Ring, Lock |
6 |
19030729- |

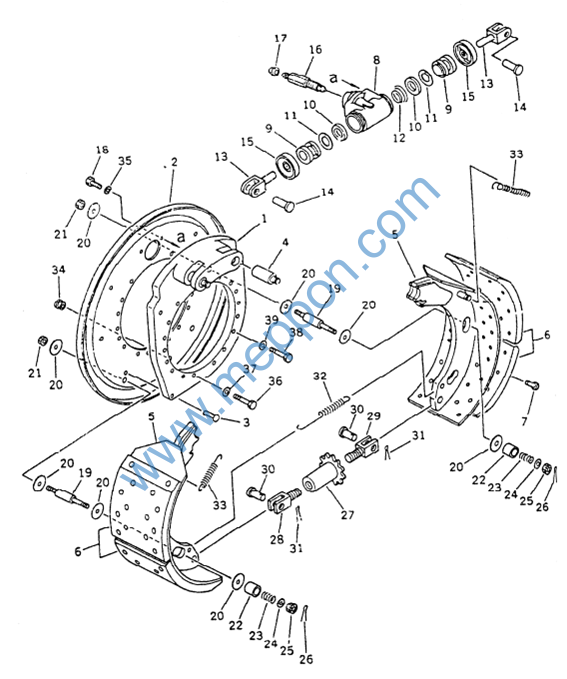

FIG.3101 车轮制动器 WHEEL BRAKE
FIG.3101 车轮制动器 WHEEL BRAKE
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
||
190C.9.13 ☆ |
1 1 |
车轮制动器总成 .副板总成 |
Wheel Brake Ass’ .Plate Sub Ass’ |
Y Y |
4 1 |
19030729- |
|||
1 |
☆ |
1 |
..支板 |
..Plate |
1 |
||||
2 |
☆ |
1 |
..盖 |
..Cover |
1 |
||||
3 |
☆ |
1 |
..铆钉 |
..Rivet |
3 |
||||
4 |
☆ ☆ |
1 1 |
..销 ..蹄总成 |
..Pin ..Shoe Ass’ Y |
2 2 |
||||
5 |
☆ |
1 |
..制动蹄 |
..Shoe |
1 |
||||
6 |
☆ |
1 |
..衬板 |
..Lining |
2 |
||||
7 |
☆ ☆ |
1 1 |
..铆钉 ..油缸总成 |
..Rivet ..Cylinder Ass’ |
Y |
28 1 |
|||
8 |
☆ |
1 |
..壳体 |
..Body |
1 |
||||
9 |
☆ |
1 |
..活塞 |
..Piston |
2 |
||||
10 |
☆ |
1 |
..油杯 |
..Cup |
2 |
||||
11 |
☆ |
1 |
..挡圈 |
..Rtng, Back-Up |
2 |
||||
12 |
☆ |
1 |
..弹簧 |
..Spring |
1 |
||||
13 |
☆ |
1 |
..杆 |
..Rod |
2 |
||||
14 |
☆ |
1 |
..销 |
..Pin |
2 |
||||
15 |
☆ |
1 |
..套 |
..Boot |
2 |
||||
16 |
☆ |
1 |
..阀 |
..Valve |
1 |
||||
17 |
☆ |
1 |
..帽 |
..Cap |
1 |
||||
18 |
☆ |
1 |
.螺栓 |
.Bolt |
2 |
||||
19 |
☆ |
1 |
.销 |
.Pin |
4 |
||||
20 |
☆ |
1 |
.垫圈 |
.Washer |
16 |
||||
21 |
☆ |
1 |
.螺母 |
.Nut |
4 |
||||
22 |
☆ |
1 |
.导套 |
.Collar |
4 |
||||
23 |
☆ |
1 |
.弹簧 |
.Spring |
4 |
||||
24 |
☆ |
1 |
.垫圈 |
.Washer |
4 |
||||
25 |
☆ |
1 |
.螺母 |
.Nut |
4 |
||||
26 |
☆ |
1 |
.销 |
.Pin, Cotter |
4 |
||||
27 |
☆ |
1 |
.齿轮 |
.Gear |
1 |
||||
28 |
☆ |
1 |
.叉 |
.Yoke |
1 |
||||
29 |
☆ |
1 |
.叉 |
.Yoke |
1 |
||||
30 |
☆ |
1 |
.销 |
.Pin |
2 |
||||
31 |
☆ |
1 |
.销 |
.Pin, Cotter |
2 |
||||
32 |
☆ |
1 |
.弹簧 |
.Spring |
1 |
||||
33 |
☆ |
1 |
.弹簧 |
.Spring |
2 |
||||
34 |
☆ |
1 |
.螺塞 |
.Plug |
3 |
||||
35 |
☆ |
1 |
.垫圈 |
Washer , Spring |
2 |
||||
36 |
190C.9-17 |
1 |
螺栓 |
Bolt |
6 |
19030729- |
37 |
190C.9-18 |
1 |
垫圈 |
Washer |
6 |
19030729- |
|
38 |
190C.9-19 |
1 |
螺栓 |
Bolt |
10 |
19030729- |
|
39 |
B-Q020490-00002 |
1 |
垫圈 10 ZnD |
Washer |
10 |
19030729- |
|
操纵系统
CONTROL SYSTEM
