SINOMACH CHANGLIN PY190H motor grader parts catalog 16

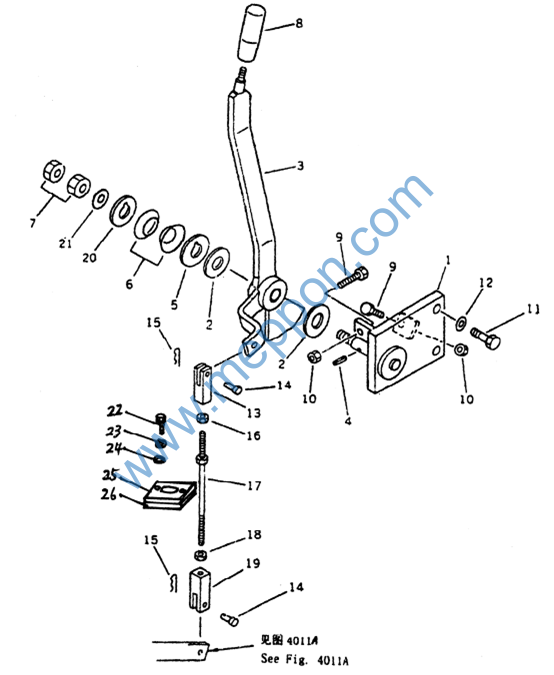

FIG.4001A 油门操纵 FUEL CONTROL LEVER
FIG.4001A 油门操纵 FUEL CONTROL LEVER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.1.2.3 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
2 |
190C.1.2-4 |
1 |
垫 |
Facing |
2 |
19030729- |
|
3 |
190C.1.2.5 |
1 |
连杆 |
Lever |
1 |
19030729- |
|
4 |
B-G008790-00006 |
1 |
销 4×16 |
Pin, Spring |
1 |
19030729- |
|
5 |
190C.1.2-2 |
1 |
套 |
Disc |
1 |
19030729- |
|
6 |
W-10-00001 |
1 |
蝶形弹簧 |
Spring |
2 |
19030729- |
|
7 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
2 |
19030729- |
|
8 |
190C.1.2.4 |
1 |
手柄 |
Knob |
1 |
19030729- |
|
9 |
190C.1.2-10 |
1 |
螺栓 |
Bolt |
2 |
19030729- |
|
10 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
Nut |
2 |
19030729- |
|
11 |
B-G057830-00028 |
1 |
螺栓 M12×20 ZnD |
Bolt |
2 |
19030729- |
|
12 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
2 |
19030729- |
|
13 |
190C.1.2-11 |
1 |
横夹 |
Yoke |
1 |
19030729- |
|
14 |
B-G008820-00040 |
1 |
销轴 B8×22 ZnD |
Pin |
2 |
19030729- |
|
15 |
190C.15A-17 |
1 |
弹性开口销 |
Pin, Snap |
2 |
19030729- |
|
16 |
B-G061720-00017 |
1 |
螺母 M8 ZnD |
Nut |
1 |
19030729- |
|
17 |
190C.1.2.11 |
1 |
拉杆 |
Rod |
1 |
19030729- |
|
18 |
B-G061700-00037 |
1 |
螺母 M8-L ZnD |
Nut, L.H. Thread |
1 |
19030729- |
|
19 |
190C.15A-8 |
1 |
横夹(左螺纹) |
Yoke, L.H. Thread |
1 |
19030729- |
|
20 |
190C.1.2-3 |
1 |
套 |
Disc |
1 |
19030729- |
|
21 |
B-G008480-00002 |
1 |
垫圈 12 ZnD |
Washer |
1 |
19030729- |
|
22 |
B-G057830-00139 |
1 |
螺栓 M8×20 ZnD |
Bolt |
2 |
19030729- |
|
23 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
24 |
B-Q020490-00024 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
25 |
190C.1.2-5 |
1 |
盖 |
Cover |
1 |
19030729- |
|
26 |
190C.1.2-6 |
1 |
座 |
Seat |
1 |
19030729- |

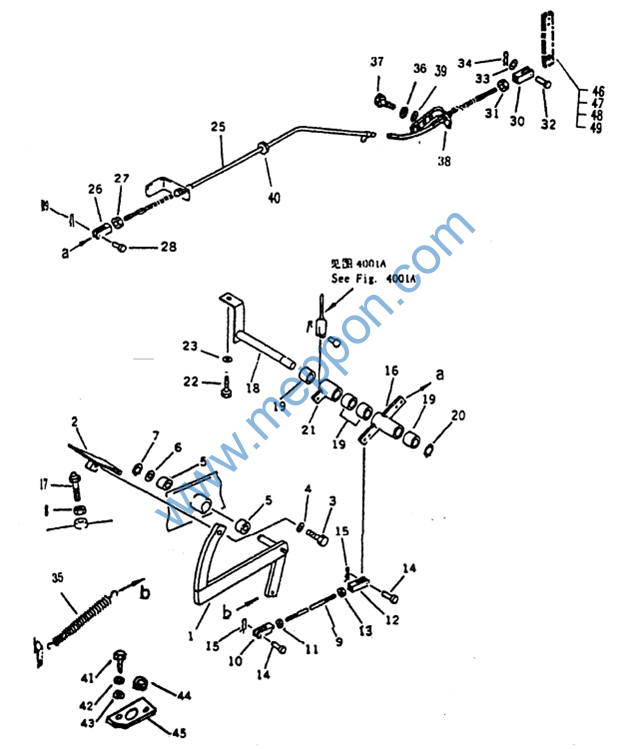

FIG.4011A 油门踏板 ACCELERATOR PEDAL
FIG.4011A 油门踏板 ACCELERATOR PEDAL
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
190C.1.2.6 |
1 |
连杆 |
Lever |
1 |
19030729- |
||
2 |
190C.1.2.7 |
1 |
踏板 |
Pedal |
1 |
19030729- |
||
3 |
B-G057830-00034 |
1 |
螺栓 M12x30ZnD |
Bolt |
1 |
19030729- |
||
4 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
19030729- |
||
5 |
W-12-00024 |
1 |
衬套 SF-1 1615 |
Bushing |
2 |
19030729- |
||
6 |
B-G008480-00006 |
1 |
垫圈 16 ZnD |
Washer |
1 |
19030729- |
||
7 |
B-G00894A-00007 |
1 |
挡圈 16 |
Ring,Snap |
1 |
19030729- |
||
8 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
1 |
19030729- |
||
9 |
190C.1.2.12 |
1 |
拉杆 |
Rod |
1 |
19030729- |
||
10 |
190C.1.2-11 |
1 |
横夹 |
Yoke |
1 |
19030729- |
||
11 |
B-G061700-00036 |
1 |
螺母 M8 ZnD |
Nut |
1 |
19030729- |
||
12 |
190C.15A-8 |
1 |
横夹(左螺母) |
Yoke,L.H.Thread |
1 |
19030729- |
||
13 |
B-G061700-00037 |
1 |
螺母 M8-L ZnD |
Nut,L.H.Thread |
1 |
19030729- |
||
14 |
B-G008820-00040 |
1 |
销轴 B8x22 ZnD |
Pin |
2 |
19030729- |
||
15 |
190C.15A-17 |
1 |
弹性开口销 |
Pin,Snap |
2 |
19030729- |
||
16 |
190C.1.2.8 |
1 |
连杆 |
Lever |
1 |
19030729- |
||
17 |
B-G057830-00047 |
1 |
螺栓 M12x55ZnD |
Bolt |
1 |
19030729- |
||
18 |
190C.1.2.10 |
1 |
连杆 |
Shaft |
1 |
19030729- |
||
19 |
W-12-00025 |
1 |
衬套 SF-1 1620 |
Bushing |
4 |
19030729- |
||
20 |
B-G00894A-00007 |
1 |
挡圈 16 |
Ring,Snap |
1 |
19030729- |
||
21 |
190C.1.2.9 |
1 |
连杆 |
Lever |
1 |
19030729- |
||
22 |
B-G057830-00034 |
1 |
螺栓 M12x30ZnD |
Bolt |
1 |
19030729- |
||
23 |
B-Q020490-00003 |
1 |
垫圈 12 |
Washer |
1 |
19030729- |
||
25 |
220C.1.2.1 |
1 |
软轴 |
Cable |
1 |
19030729- |
||
26 |
190C.1.2-7 |
1 |
横夹 |
Yoke |
1 |
19030729- |
||
27 |
B-G061700-00034 |
1 |
螺母 M6 ZnD |
Nut |
1 |
19030729- |
||
28 |
B-G008820-00040 |
1 |
销轴 B8x22 ZnD |
Pin |
1 |
19030729- |
||
29 |
190C.15A-17 |
1 |
弹性开口销 |
Pin,Snap |
1 |
19030729- |
||
30 |
190C.1.2-12 |
1 |
横夹 |
Yoke |
1 |
19030729- |
||
31 |
B-G061700-00034 |
1 |
螺母 M6 ZnD |
Nut |
1 |
19030729- |
||
32 |
B-G008820-00034 |
1 |
销 B6x20 ZnD |
Pin |
1 |
19030729- |
||
33 |
B-G008480-00009 |
1 |
垫圈 6 ZnD |
Washer |
1 |
19030729- |
||
34 |
B-G000910-00019 |
1 |
销 2×18 ZnD |
Pin,Snap |
1 |
19030729- |
||
35 |
190C.1.2-1 |
1 |
弹簧 |
Spring |
1 |
19030729- |
||
36 |
B-G000930-00001 |
1 |
垫圈 10 |
Washer |
2 |
19030729- |
||
37 |
B-G057830-00006 |
1 |
螺栓 M10x25 ZnD |
Bolt |
2 |
19030729- |
||
38 |
190H.1-18 |
1 |
软轴支架 |
Bracket |
1 |
19030729- |
||
39 |
B-G00097B-00021 |
1 |
垫圈 10 ZnD |
Washer |
2 |
19030729- |
||
40 |
B-Q020030-00002 |
1 |
出线圈 16 |
Grommet |
1 |
19030729- |
||
41 |
B-G057830-00139 |
1 |
螺栓 M8x20ZnD |
Bolt |
2 |
19030729- |
||
42 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
43 |
B-Q020490-00023 |
1 |
垫圈 8 |
Washer |
2 |
19030729- |
|
44 |
190C.1.2-9 |
1 |
垫圈 |
Washer |
1 |
19030729- |
|
45 |
190C.1.2-8 |
1 |
垫圈 |
Washer |
1 |
19030729- |
|
46 |
190H.1.1-1 |
1 |
油门手柄 |
Knob |
1 |
19030729- |
|
47 |
B-G00097B-00021 |
1 |
垫圈 6 ZnD |
Washer |
2 |
19030729- |
|
48 |
B-G000930-00015 |
1 |
垫圈 6 |
Washer |
2 |
19030729- |
|
49 |
B-G057830-00132 |
1 |
螺栓 M6x25ZnD Bolt |
2 |
19030729- |

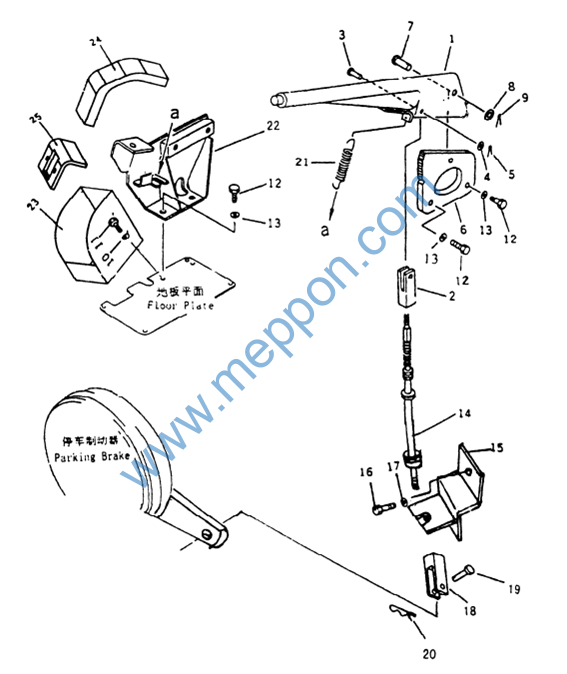

FIG.4121 手制动操纵 PARKING BRAKE CONTROL LEVER
FIG.4121 手制动操纵 PARKING BRAKE CONTROL LEVER
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 |
称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
1 |
190C.11E.3.1 |
1 |
操纵杆 |
Level |
1 |
19030729- |
|
2 |
190C.11E.3.3 |
1 |
横夹 |
York |
1 |
19030729- |
|
3 |
B-G008820-00049 |
1 |
销轴 B10×35 N |
Pin |
1 |
19030729- |
|
4 |
B-G008480-00001 |
1 |
垫圈 10 |
Washer |
1 |
19030729- |
|
5 |
B-G000910-00024 |
1 |
销 3×15 |
Pin |
1 |
19030729- |
|
6 |
190C.11E.3-3 |
1 |
棘轮 |
Bracket |
1 |
19030729- |
|
7 |
B-G008820-00020 |
1 |
销轴 B12×35 |
Pin |
1 |
19030729- |
|
8 |
B-G008480-00001 |
1 |
垫圈 12 |
Washer |
1 |
19030729- |
|
9 |
B-G000910-00024 |
1 |
销 3.2×20 |
Pin |
1 |
19030729- |
|
10 |
B-G00097B-00023 |
1 |
垫圈 8 |
Washer |
4 |
19030729- |
|
11 |
B-G057810-00055 |
1 |
螺栓 M8×25 ZnD |
Bolt |
4 |
19030729- |
|
12 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
4 |
19030729- |
|
13 |
B-G020490-00024 |
1 |
垫圈 12 |
Washer |
4 |
19030729- |
|
14 |
190C.11.4 |
1 |
软轴 |
Washer |
1 |
19030729- |
|
15 |
190C.11.2 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
16 |
B-G057830-00094 |
1 |
螺栓 M20×40 ZnD |
Bolt |
2 |
19030729- |
|
17 |
B-G020490-00012 |
1 |
垫圈 20 |
Washer |
2 |
19030729- |
|
18 |
190C.11.3 |
1 |
叉 |
York |
1 |
19030729- |
|
19 |
B-G008820-00019 |
1 |
销轴 B12×28 ZnD |
Pin |
1 |
19030729- |
|
20 |
B-G000910-00024 |
1 |
销 4×20 ZnD |
Pin |
1 |
19030729- |
|
21 |
190C.11E-1 |
1 |
弹簧 |
Spring |
1 |
19030729- |
|
22 |
190C.11.1 |
1 |
支架 |
Bracket |
1 |
19030729- |
|
23 |
190C.11E.1 |
1 |
支座 |
Swpport |
1 |
19030729- |
|
24 |
190C.11E.2 |
1 |
罩壳 |
Cover |
1 |
19030729- |
|
25 |
190C.11E.1-2 |
1 |
板 |
Plate |
1 |
19030729- |
